电梯无脚手架安装工艺

第 1 页 共 3 页 无脚手架电梯安装工艺、工序及技术保证

无脚手架电梯是一种常用的垂直运输设备，广泛应用于建筑施工作业。其安装工艺、工序和技术保证对于确保设备的安全和稳定运行至关重要。下面将对无脚手架电梯的安装工艺、工序及技术保证进行详细介绍。

一、无脚手架电梯安装工艺

无脚手架电梯的安装工艺一般可以分为以下几个步骤：

1. 选址和基础准备：选择适当的安装位置，清理现场，确保施工区域平整，并进行必要的基础工作，包括基坑开挖和基座的浇筑等。

2. 安装标准支腿：标准支腿是无脚手架电梯的主要支撑结构，安装时需要根据设计要求进行合理布置和固定。

3. 安装电机和传动装置：根据电梯的实际要求，安装电机和传动装置，并进行必要的调试和检测工作。

4. 安装平台和安全装置：安装工作平台和护栏，确保平台结构牢固可靠；同时安装安全装置，包括限位开关、安全锁等。

5. 电气系统安装：安装电气控制柜、电线电缆等电气设备，并进行必要的接线和调试工作。

6. 安装底座和顶层支撑：根据设计要求，将底座和顶层支撑装置放置到适当位置，并进行固定和校准工作。

7. 运行调试：对已经安装好的无脚手架电梯进行全面调试和检测，确保其运行正常，并符合相关标准和规范的要求。 第 2 页 共 3 页 二、无脚手架电梯安装工序

无脚手架电梯的安装工序主要包括以下几个步骤：

1. 基础工程：进行基坑开挖、基座浇筑等基础工作，为电梯的安装提供稳固的支撑。

2. 安装支腿：根据设计要求和施工方案，安装标准支腿，确保电梯的稳定性和安全性。

3. 安装传动系统：安装电机、减速器等传动装置，确保电梯正常运行。

4. 安装工作平台和护栏：根据设计要求，安装工作平台和护栏，确保工作人员的安全。

5. 安装电气设备：安装电气控制柜、电线电缆等电气设备，确保电梯的正常运行。

6. 安装安全装置：安装限位开关、安全锁等安全装置，确保电梯的运行安全。

7. 运行调试：对已经安装好的电梯进行全面的调试和检测，确保其正常运行和满足相关标准的要求。

文件编号：TP-AR-L4087

In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan,

So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.

（示范文本）

编订：_______________

审核：_______________

单位：_______________

无脚手架电梯安装工艺、工序及技术保证(正式版) 内部管理系列 | INTERNAL MANAGEMENT 编号：TP-AR-L4087

第 2 页 编订人：某某某

审批人：某某某

无脚手架电梯安装工艺、工序及技术保证(正式版)

使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

第一节 工具简介

1.无脚手架安装工具：

2.生命线及全身式安全带

3.层门护网及护栏

4.卷扬机（用于起吊重物和电梯 部件。卷扬机额定载 重不得小于本工艺所 规定的载重量。不得

以卷扬机起吊轿箱 作为载人平台）

5.导向绳可以避免轿箱和对重碰撞危险。

6.轿顶头顶保护

尽管门口已有保护， 但是仍需头顶保护给 安装内部管理系列 | INTERNAL MANAGEMENT 编号：TP-AR-L4087

第 2 页 人员提供额外的 保护，防止落物。

7.安装工不得自行封 线，必须由调试员采

工　术　电梯安装的无脚手架施工技术　李鹏欣　日立电梯（中国）有限公司　广东广州　５１０６２７　【摘　要】电梯安装施工是现代高层建筑工程的重要项目之一。　随着高层建筑的不断发展，电梯安装工程面临着巨大的挑战。在保证施　工安全的前提下，降低电梯工程成本，提高工程质量是目前电梯行业密　切关注的问题。本文简述了无脚手架电梯安装工艺的作业流程，分析了　其技术优点和存在的问题及局限性。　【关键词】无脚手架；电梯；安装；技术　随着现代建筑业的不断发展，电梯工程的规模也也来越大，这　给电梯安装提出了更高的要求。传统的电梯安装办法需要在电梯的　井道内安装脚手架，尤其是高层建筑，搭设脚手架不仅工程量大，且　脚手架的运输、安装、拆卸、保管等都需要耗费大量的人力、物力和　时间，影响施工周期和成本控制。无脚手架施工是一种新型的电梯安　装技术，可以有效地改善人工劳动强度、降低安装成本和提高施工质　量，在现代建筑工程，尤其是高层建筑中的应用越来越广泛。　一．无脚手架安工艺的作业流程　（一）准备工作。首先应清理井道及底坑，将钢筋以及底坑泥土　清理干净。在底坑上部搭设井字架，待慢车调试完毕后将井字架拆　除。主要部件吊装如下：将机房部件吊装到位，轿架放于首层，对重架　和约一半的对重块放于顶层，钢丝绳放于顶层。　（－）搭设样板架。１、应将井道的边缘线引入机房，并在机房厅　门样点处放样线；２、测量井道数据，按照每层数据来确定上样板架　厅门的样点位置；３、根据样点位置进行上样板架的固定，同时从机房　导出样线并将其放入底坑。在施工过程中，应注意区分导轨样线与常　规样线的做法。常规做法是在导轨的前方位置放置导轨样线，而无脚　手架的安装中样线则是在导轨的两侧进行，同时必须以特制的校轨　尺来配合放线，４、固定下样板架，并根据上样板架的位置来确定主　机以及限速器的位置。　（三）机房设备安装。机房设备安装主要包括曳引机，控制柜、　限速器、绳头板以及各类机房配线。同时进行底坑设备的安装，包括　缓冲器、限速器钢丝绳张紧装置等设备。这两个安装过程可以同时或　者颠倒进行，但同时安装时必须将机房的空洞全部堵封严密。　（四）安装轿架平台。首先应以机房夹层或者楼面上的两条门线　为基准，检查井道的尺寸是否符合规范。确认无误后，确定顶样架的　位置并挂放导轨面准线。在底坑搭设脚手架至首层地面，然后安装并　调好首段导轨，首段导轨的长度不应低于４ｍ。根据合格轿厢导轨的校　验结果进行轿架的拼装，包括安装轿顶横粱以及安全钳契块拉杆，安　装轿底等相关构件。此外，轿厢上横粱的上部用槽钢或脚手架钢管搭　设框架及平台，在平台上铺设厚板，以此作为工作平台，同时，在工作　平台周边的安装孔内安装护栏，护栏高度应控制在１．２米左右。在该　平台上方应再搭设一层平台，作为头顶保护。以上两层平台的重量应　受力于轿底及轿顶横梁上，并紧扣干轿顶横梁上。平台大小应不超出　轿架范围，不能有碍于曳引钢丝绳及限速器钢丝绳的运动。　（五）对重架等部件安装。按照样板线的位置利用安装平台或　者安装梯进行首段对重架导轨的安装和校验。在顶层进行对重架拼　装施工，同时，预装重量与轿架自重相等的对重块，并安装对重块压　板。根据曳引钢丝绳理论长度安装好对重架侧曳引钢丝绳，将对重架　吊至井道内，同时应安装好接近式传感器，以确保施工安全。根据曳　引绳理论长度安装好轿厢侧曳引钢丝绳、限速器钢丝绳、随行电缆　等。安装完毕后进行慢车调试，以正常接通安全回路。　每安装调试好一段导轨，安装平台就要往上升一段。以同样的　方式来进行重导轨的施工。　（六）其余导轨的安装。施工人员需要站到轿厢平台上进行操　作，驱动曳引机，并按从下到上的方向开始安装第二根轨道，按照前　面的安装方式逐根安装，并校验对重导轨以及轿厢导轨至合格。当对　重架的高度与轿厢架的高度相同时，应将对重架固定在对重导轨内　部，同时检查对重架以及轿厢架的钢丝绳安装是否可靠，有否出现钢　丝绳脱槽或互绞情况，确保施工安全。在安装平台接近顶层时，如顶　层平台与井道顶部有干涉，可暂将顶层平台拆除。导轨安装调整完毕　后，由上至下安装层门相关设备，并进行井道布线。最后将平台拆除，　安装轿厢壁板和轿顶。层门设备的安装可与导轨的安装同时进行，可　＿直由下至上，但操作时须注意安装平台的载重，不能超重。　完成上述操作并确保无误以后，进行空载测试。　＝．无脚手架电梯安装技术的优点　（一）降低安装成本。传统的电梯安装技术需要在电梯井道中安　装布设大量的脚手架，工程成本较高。而无脚手架电梯安装技术不　仅减少了脚手架的成本费用，并且减少了脚手架的运输、安装、拆除　及保存等费用，大大节省了工程成本。同时，减少脚手架安装及拆卸　环节就减少了大量的小工，在电梯安装过程中更加强调安装工人的个　人技能，使得电梯企业由原来的劳动密集型企业向技术密集型企业　发展，对提高企业的市场竞争力也具有一定的作用。　（二）提高施工安全性。传统的有脚手架的电梯安装中，施工人　员的高空作业较多，且如果脚手架安装不规范很容易造成井道交叉　作业过程中的坠落等安全事故。无脚手架施工工艺样板架的安装比　较方便简单，且其上样板的架设不再是传统的井道顶部架设，而是在　机房的地坪上进行架设，减少了高空作业。此外，安装井道部件需要　施工人员站在安装平台上，无脚手架工艺在该环节设计了防护栏、限　速器、轿厢缓冲器以及安全钳等安全装置，充分保证了施工人员的安　全。　（三）提高施工效率。无脚手架安装中大部分环节需要使用电　力配合拖载，大大节约了人工及电梯器具的搬运时间，且可以进行交　叉作业，极大程度地提高了施工效率和质量，便于工期的控制和掌　握。　三．无脚手架安装技术存在的问题及局限性　无脚手架施工安装的对重施工始终都是在井道的上部进行，没　有相应的轨道对其运动轨迹加以限制，当对重悬空时，曳引钢丝绳与　运行轨迹之间有一定的夹角，这就导致在对重施工过程中会出现晃　动、碰撞或打转的现象，容易导致安全事故的发生。为防止这一些列　的问题，可以在对重上安装防转螺栓，并从机房到底坑设置两条导向　绳穿过防转螺栓，以对对重的运行轨迹进行限制。也可以在在对重上　安装导向橇或者防撞环，使对重靠着井道壁运行，可有效防止这类问　题。　无脚手架安装工艺也存在一定的局限性，比如无机房电梯的安　装，其主机是直接安装在电梯导轨上的，无脚手架安装技术无法进行　此操作。　四．结束语　随着高层建筑的不断发展，电梯的提升高度日益增加，无脚手　架安装技术以其颠覆传统安装工艺的优势更多地强调施工技术的提　高，在降低施工成本、提高施工效率、质量以及施工安全性等方面具　有突出的优势，在建筑工程中的应用将越来越广泛。　参考文献　【１】张华．三种无脚手架电梯安装施工工艺分析【Ｊ】．建筑机械　化，２ＯＩ１，３２（７）：５５—５５．　【２】曾国增．无脚手架电梯安装工艺安全性探　Ｊ］．安全与健康　（上半月版），２００８，（６）：５５－￣６．　【５】孙丽娜．电梯技术在我国的发展状况［Ｊ】．科技与生　活，２ＯＩ１，（２４）：２１　８－２１　９．　【４】应晨耕．电梯的无脚手架安装【Ａ】．科技创新导　报，２０１　０，（１５）：６５－６５，６８．　≤　毒≮ｊ暑ｉ　》０　０　１　ｊ　￡　÷

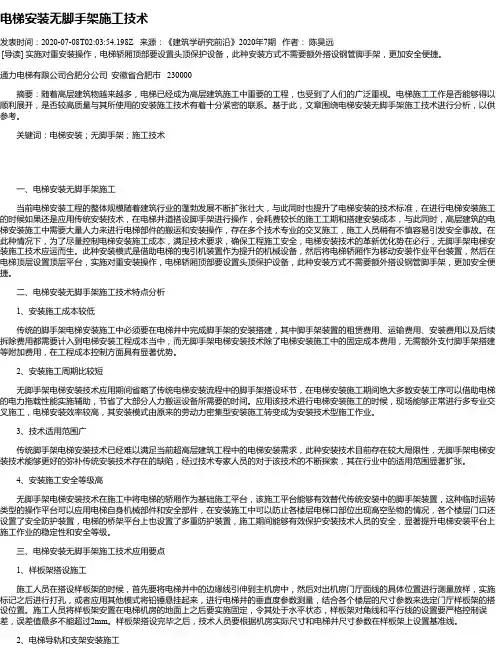

电梯安装无脚手架施工技术

发表时间：2020-07-08T02:03:54.198Z 来源：《建筑学研究前沿》2020年7期 作者： 陈昊远

[导读] 实施对重安装操作，电梯轿厢顶部要设置头顶保护设备，此种安装方式不需要额外搭设钢管脚手架，更加安全便捷。

通力电梯有限公司合肥分公司 安徽省合肥市 230000

摘要：随着高层建筑物越来越多，电梯已经成为高层建筑施工中重要的工程，也受到了人们的广泛重视。电梯施工工作是否能够得以顺利展开，是否较高质量与其所使用的安装施工技术有着十分紧密的联系。基于此，文章围绕电梯安装无脚手架施工技术进行分析，以供

参考。

关键词：电梯安装；无脚手架；施工技术

一、电梯安装无脚手架施工

当前电梯安装工程的整体规模随着建筑行业的蓬勃发展不断扩张壮大，与此同时也提升了电梯安装的技术标准，在进行电梯安装施工的时候如果还是应用传统安装技术，在电梯井道搭设脚手架进行操作，会耗费较长的施工工期和搭建安装成本，与此同时，高层建筑的电

梯安装施工中需要大量人力来进行电梯部件的搬运和安装操作，存在多个技术专业的交叉施工，施工人员稍有不慎容易引发安全事故。在

此种情况下，为了尽量控制电梯安装施工成本，满足技术要求，确保工程施工安全，电梯安装技术的革新优化势在必行，无脚手架电梯安

装施工技术应运而生。此种安装模式是借助电梯的曳引机装置作为提升的机械设备，然后将电梯轿厢作为移动安装作业平台装置，然后在

电梯顶层设置顶层平台，实施对重安装操作，电梯轿厢顶部要设置头顶保护设备，此种安装方式不需要额外搭设钢管脚手架，更加安全便

捷。

二、电梯安装无脚手架施工技术特点分析

1、安装施工成本较低

传统的脚手架电梯安装施工中必须要在电梯井中完成脚手架的安装搭建，其中脚手架装置的租赁费用、运输费用、安装费用以及后续拆除费用都需要计入到电梯安装工程成本当中，而无脚手架电梯安装技术除了电梯安装施工中的固定成本费用，无需额外支付脚手架搭建
