闸门安装单元工程质量验收评定表

水利水电工程

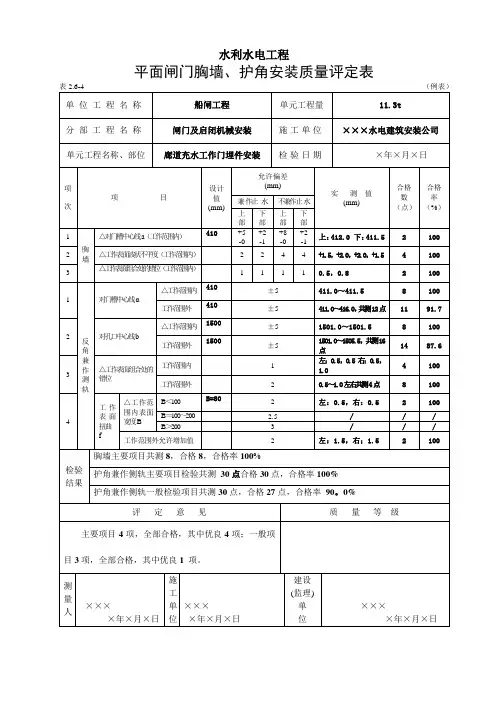

平面闸门胸墙、护角安装质量评定表

表2.6-4 （例表）

单位工程名称 船闸工程 单元工程量 11.3t

分部工程名称 闸门及启闭机械安装 施工单位 ×××水电建筑安装公司

单元工程名称、部位 廊道充水工作门埋件安装 检验日期 ×年×月×日

项

次 项 目 设计值

(mm) 允许偏差

(mm) 实 测 值

(mm) 合格数

（点） 合格率

（%） 兼 作止 水 不兼作止 水

上部 下部 上部 下部

1

胸墙 △对门槽中心线a（工作范围内） 410 +5

-0 +2

-1 +8

-0 +2

-1 上：412.0 下：411.5 2 100

2 △工作表面波状不平度（工作范围内） 2 2 4 4 +1.5，+2.0，+2.0，+1.5 4 100

3 △工作表面组合处的错位（工作范围内） 1 1 1 1 0.5，0.8 2 100

1

反角兼作测轨 对门槽中心线α △工作范围内 410 ±5 411.0～411.5 8 100

工作范围外 410 ±5 411.0～416.0，共测12点 11 91.7

2 对孔口中心线b △工作范围内 1500 ±5 1501.0～1501.5 8 100

工作范围外 1500 ±5 1501.0～1505.5，共测16点 14 87.6

3 △工作表面组合处的错位 工作范围内 1 左：0.5，0.5 右：0.5，1.0 4 100

工作范围外 2 0.5～1.0左右共测4点 8 100

4 工作表面扭曲

f △工作范围内表面宽度B B＜100 B=80 2 左：0.5，右：0.5 2 100

B＝100～200 2.5 / / /

水利水电工程

表5.3 平面闸门门体单元工程安装质量验收评定表 编号：JP1-3-11

单位工程名称 会理县江普乡提灌站工程 单元工程量

分部工程名称 拦河坝工程 安装单位 四川兴林建设工程有限公司

单元工程名称、部位 闸门安装单元工程 评定日期 年 月 日

项次 项目 主控项目（个） 一般项目（个）

合格数 其中优良数 合格数 其中优良数

1 平面闸门门体安装 16 3 10

2 焊缝外观质量 / / / /

3 焊缝内部质量 / / / /

4 表面防腐蚀 / / / /

试运行效果 ＿＿质量标准

安装单位

自评意见 各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为11.5%，其中主控项目优良率为18.8%，单元工程安装质量验收评定等级为＿＿。

年 月 日

监理单位意见 各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为＿＿，其中主控项目优良率为＿＿，单元工程安装质量验收评定等级为＿＿。

年 月 日 注 1：主控项目和一般项目中的合格数指达到合格及其以上质量标准的项目个数。

2：检验项目优良率=（主控项目优良数+—般项目优良数）/检验项目总数×100%。

水利水电工程

表5.3.1 平面闸门门体安装质量检查表 编号：JP1-3-11-1

分部工程名称 拦河坝工程 单元工程名称 闸门安装单元工程

安装部位 安装内容

安装单位 四川兴林建设工程有限公司 开/完工日期 年 月 日～ 年 月 日

项次 检验项目 允许偏差（mm） 实测值

（mm） 合格

数 优良

数 质量

等级 合格 优良 1 2 3 4

主

控

项

目 1 反向

滑块 反向支承装置至正向支承装置的距离（反向支承装置自由状态） ±2.0 +2.0

精品文档

精品文档 水利水电工程

表2.6-1 平面闸门底槛、门楣安装质量评定表

单位工程名称 单元工程量

分部工程名称

施工单位

单元工程名称、部位 检验日期

项次

底

槛

项 目 设计值

（mm） 允许偏差

（mm）

实测值

（mm） 合格数

（点） 合格率

（%）

1 △对门槽中心线a ±5

2 △对孔口中心线a ±5

3 高 程 ±5

4 △工作表一端对另一端的高差 L≥10000 3

L<10000 3

5 △工作表面平面度（工作范围内） 2

6 △工作表面组合处的错位（工作范围内） 2

7 △工作表面扭曲f 工作范围表面宽度B B<100 1

B=100~200 1.5

B>200 2

1

门

楣 △对门槽中心线a（工作范围内） +2 -1

2 △门楣中心对底槛的距离a ±3

3 △工作表面平面度（工作范围内） 2

4 △工作表面组合处的错位（工作范围内） 0.5

5 △工作表面扭曲f 工作范围表面宽度B B<100 1

B=100~200 1.5

检验结果 底槛主要项目共测 点, 合格 点, 合格率 %

底槛主要项目共测 点, 合格 点, 合格率 %

底槛主要项目共测 点, 合格 点, 合格率 %

底槛主要项目共测 点, 合格 点, 合格率 %

评 定 意 见 质 量 等 级

主要项目 项, 全部合格, 其中优良 项, 全部合格, 其中 项优良 精品文档

精品文档 测量人

年 月 日 施工单位 年 月 日 (监理)位

建设

单

年 月 日

水利水电工程

表2.6 平面闸门埋件安装单元工程质量评定表

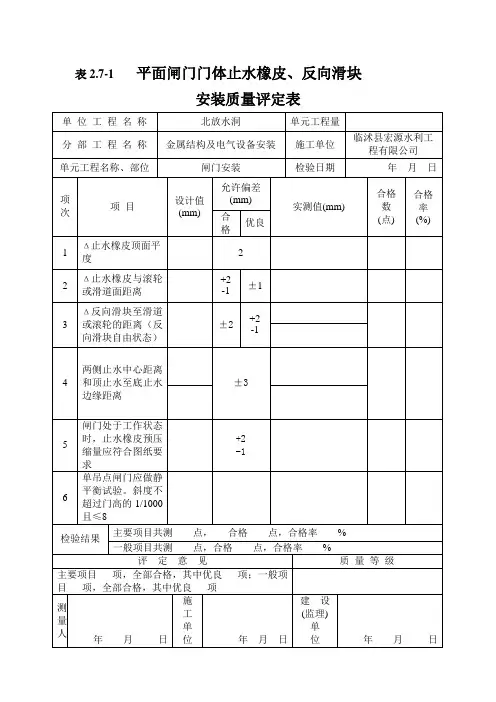

表2.7-1 平面闸门门体止水橡皮、反向滑块

安装质量评定表

单 位 工 程 名 称 北放水洞 单元工程量

分 部 工 程 名 称 金属结构及电气设备安装 施工单位 临沭县宏源水利工程有限公司

单元工程名称、部位 闸门安装 检验日期 年 月 日

项

次 项 目 设计值

(mm) 允许偏差

(mm) 实测值(mm) 合格数

(点) 合格率

(%) 合格 优良

1 Δ止水橡皮顶面平

度 2

2 Δ止水橡皮与滚轮或滑道面距离 +2

-1 ±1

3 Δ反向滑块至滑道或滚轮的距离（反向滑块自由状态）

±2 +2

-1

4 两侧止水中心距离和顶止水至底止水边缘距离

±3

5 闸门处于工作状态时，止水橡皮预压缩量应符合图纸要求

+2

-1

6 单吊点闸门应做静平衡试验。斜度不超过门高的1/1000且≤8

检验结果 主要项目共测 点， 合格 点，合格率 %

一般项目共测 点，合格 点，合格率 %

评 定 意 见 质 量 等 级

主要项目 项，全部合格，其中优良 项；一般项目 项，全部合格，其中优良 项

测

量

人

年 月 日 施

工

单

位

年 月 日 建 设

(监理)

单

位

年 月 日
