球磨机磁性衬板的应用及更换

球磨机磁性衬板的应用及更换

球磨机磁性衬板是常用的磨矿机筒体内衬材料之一。其主要作用是保护筒体内壁免受磨损和腐蚀，从而延长球磨机的使用寿命。同时，磁性衬板还具有磁选作用，可以对矿物颗粒进行磁选分离，提高矿物回收率。本文将从磁性衬板的应用和更换两个方面进行介绍。

磁性衬板通常由磁体和钢板组成，其磁场密度可达到0.8-1.2T，对干燥、湿式磨矿机进行磁选分离。因此，磁性衬板主要应用于球磨机等磨矿机的筒体内衬，通常放置在筒体内投料口处，并与筒体内壁紧密贴合，以保护筒体不受磨损并实现磁选作用。

在应用过程中，需要注意以下几点：

1.磁性衬板的贴合间隙应控制在0.5-1mm之间，以免对筒体内矿石流动和筛分产生影响。

2.磁性衬板应保证表面平整，不得存在凸起、凹陷等缺陷。

3.定期检查磁性衬板的工作状态，如有损坏、磁力丧失等情况，应及时更换。

随着球磨机使用时间的延长，磁性衬板也会出现磨损、损坏等情况，需要进行更换。下面介绍球磨机磁性衬板更换的具体步骤：

1.准备工作

（1）确定更换磁性衬板的具体位置和数量。

（2）准备好更换工具和备用磁性衬板。

2.卸下旧衬板

（1）关闭球磨机电源，并对球磨机采取所需的安全措施。

（2）打开球磨机进出料口盖板，并取出旧磁性衬板。

（3）清理球磨机进出料口处的残留物。

3.安装新衬板

（1）将新磁性衬板放入球磨机进出料口处，并确保与筒体内壁贴合紧密。

（2）按固定方式将磁性衬板固定在球磨机筒体内壁上。通常有焊接、螺栓固定等方式。 4.检查与测试

（2）检查磁力强度是否达到要求。

（3）检查球磨机运行是否正常。

综上所述，磁性衬板是球磨机等磨矿设备的重要内衬材料，其应用和更换对设备的性能和寿命有着重要的影响。在使用和更换过程中，需要注意贴合间隙、表面平整度等要点，确保其正常运行。

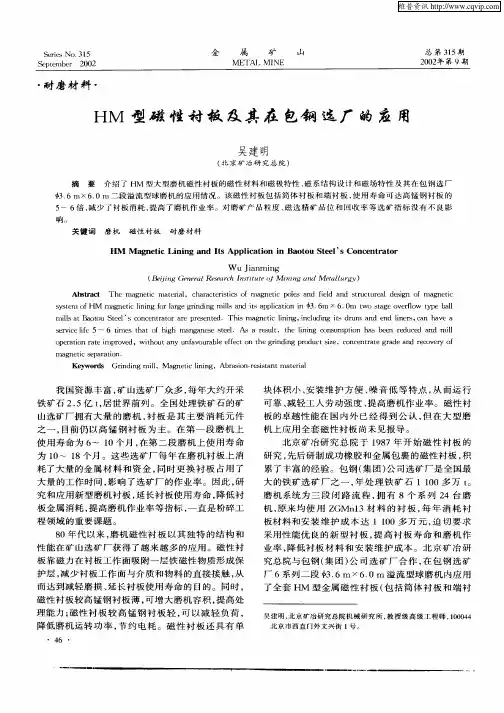

Ｓｅｒｉｅｓ　Ｎｏ、３１５　Ｓｅｐｔｅｍｂｅｒ　２００２　金　属　矿　山　Ｍ旺ＴＡＬ　ＭＩＮＥ　总第３１５期　２００２年第９期　・耐甍栳弑・　ＨＭ型磁性衬板及其在包钢选厂的应用　吴建明　天建明　（北京矿冶研究总院）　摘要介绍了ＨＭ型大型磨机磁性衬板的磁性材料和磁极特性、磁系结构设计和磁场特性及其在包钢选厂　、６　ｍ×６．０　ｍ二段溢流型球磨机的应用情况。该磁性衬板包括简体衬板和端衬板，使用寿命可达高锰钢衬板的　５～６倍，减少了衬板消耗，提高了磨机作业率。对磨矿产品粒度、磁选精矿品位和回收率等选矿指标没有不良影　响。　关键词磨机磁性衬板耐磨材料　ＩｔＭ　Ｍａｇｎｅｔｉｃ　Ｌｉｎｉｎｇ　ａｎｄ　Ｉｔｓ　Ａｐｐｌｉｃａｔｉｏｎ　ｉｎ　Ｂａｏｔｏｕ　Ｓｔｅｅｌ’Ｓ　Ｃｏｎｃｅｎｔｒａｔｏｒ　Ｗｕ　Ｊｉａｎｍｉｎｇ　（ＢｅＯｉｎｇ　Ｇｅｎｅｒａｌ　Ｒｅｓｅａｒｃｈ　Ｉｎｓｔｉｔｕｔｅ　’Ｍｉｎｉｎｇａｎｄ　Ｍｅｔａｌｌｕｒｇｙ）　Ａｂｓｔｒａｃｔ　Ｔｈｅ　ｍａｇｎｅｔｉｃ　ｍａｔｅｒｉａｌ，ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ｏｆ　ｍａｇｎｅｔｉｃ　ｐｏｌｅｓ　ａｎｄ　ｆｉｅｌｄ　ａｎｄ　ｓｔｒｕｃｔｕｒｅａ［ｄｅｓｉｇｎ　ｏｆ　ｍａｇｎｅｔｉｃ　ｓｙｓｔｅｍ　ｏｆ　ＨＭ　ｍａｇｎｅｔｉｃ　ｌｉｎｉｎｇ　ｆｏｒ　ｌａｒｇｅ　ｇｒｉｎｄｉｎｇ　ｍｉｌｌｓ　ａｎｄ　ｉｔｓ　ａｐｐｌｉｃａｔｉｏｎ　ｉｎ仍．６ｍ×６．０ｍ　ｔｗｏ　ｓｔａｇｅ　ｏｖｅｒｆｌｏｗ　ｔｙｐｅ　ｂａｌｌ　ｍｉｌｌｓ　ａｔ　Ｂａｏｔｏｕ　Ｓｔｅｅｌ’Ｓ　ｃｏｎｃｅｎｔｒａｔｏｒ　ａｒｅ　ｐｒｅｓｅｎｔｅｄ．Ｔｈｉｓ　ｍａｇｎｅｔｉｃ　ｌｉｎｉｎｇ，ｉｎｃｌｕｄｉｎｇ　ｉｔｓ　ｄｒｕｍ　ａｎｄ　ｅｎｄ　ｌｉｎｅｒｓ，ｃａｎ　ｈａｖｅ　ａ　ｓｅｒｖｉｃｅ　ｌｉｆｅ　５～６　ｔｉｍｅｓ　ｔｈａｔ　ｏｆ　ｈｉｇｈ　ｍａｎｇａｎｅｓｅ　ｓｔｅｅ１．　Ａｓ　ａ　ｒｅｓｕｌｔ，ｔｈｅ　ｌｉｎｉｎｇ　ｃｏｎｓｕｍｐｔｉｏｎ　ｈａｓ　ｂｅｅｎ　ｒｅｄｕｃｅｄ　ａｎｄ　ｍｉｌｌ　ｏｐｅｒａｔｉｏｎ　ｒａｔｅ　ｉｍｐｒｏｖｅｄ，ｗｉｔｈｏｕｔ　ａｎｙ　ｕｎｆａｖｏｕｒａｂｌｅ　ｅｆｆｅｃｔ　ｏｎ　ｔｈｅ　ｇｒｉｎｄｉｎｇ　ｐｒｏｄｕｃｔ　ｓｉｚｅ，ｃｏｎｃｅｎｔｒａｔｅ　ｇｒａｄｅ　ａｎｄ　ｒｅｃｏｖｅｒｙ　ｏｆ　ｍａｇｎｅｔｉｃ　ｓｅｐａｒａｔｉｏｎ．　Ｋｅｙｗｏｒｄｓ　Ｇｒｉｎｄｉｎｇ　ｍｉｌｌ，Ｍａｇｎｅｔｉｃ　ｌｉｎｉｎｇ，Ａｂｒａｓｉｏｎ—ｒｅｓｉｓｔａｎｔ　ｍａｔｅｒｉａｌ　我国资源丰富，矿山选矿厂众多，每年大约开采　铁矿石２．５亿ｔ，居世界前列。全国处理铁矿石的矿　山选矿厂拥有大量的磨机，衬板是其主要消耗元件　之一，目前仍以高锰钢衬板为主。在第一段磨机上　使用寿命为６～ｌ０个月，在第二段磨机上使用寿命　为ｌ０～ｌ８个月。这些选矿厂每年在磨机衬板上消　耗了大量的金属材料和资金，同时更换衬板占用了　大量的工作时间，影响了选矿厂的作业率。因此，研　究和应用新型磨机衬板，延长衬板使用寿命，降低衬　板金属消耗，提高磨机作业率等指标，一直是粉碎工　程领域的重要课题。　８０年代以来，磨机磁性衬板以其独特的结构和　性能在矿山选矿厂获得了越来越多的应用。磁性衬　板靠磁力在衬板工作面吸附一层铁磁性物质形成保　护层，减少衬板工作面与介质和物料的直接接触，从　而达到减轻磨损、延长衬板使用寿命的目的。同时，　磁性衬板较高锰钢衬板薄，可增大磨机容积，提高处　理能力；磁性衬板较高锰钢衬板轻，可以减轻负荷，　降低磨机运转功率，节约电耗。磁性衬板还具有单　・４６・　块体积小、安装维护方便、噪音低等特点，从而运行　可靠、减轻工人劳动强度、提高磨机作业率。磁性衬　板的卓越性能在国内外已经得到公认，但在大型磨　机上应用全套磁性衬板尚未见报导。　北京矿冶研究总院于１９８７年开始磁性衬板的　研究，先后研制成功橡胶和金属包裹的磁性衬板，积　累了丰富的经验。包钢（集团）公司选矿厂是全国最　大的铁矿选矿厂之一，年处理铁矿石ｌ　１００多万ｔ。　磨机系统为三段闭路流程，拥有８个系列２４台磨　机，原来均使用ＺＧＭｎｌ３材料的衬板，每年消耗衬　板材料和安装维护成本达ｌ　１００多万元，迫切要求　采用性能优良的新型衬板，提高衬板寿命和磨机作　业率，降低衬板材料和安装维护成本。北京矿冶研　究总院与包钢（集团）公司选矿厂合作，在包钢选矿　厂６系列二段仍．６　ｍ×６．０　ｍ溢流型球磨机内应用　了全套ＨＭ型金属磁性衬板（包括筒体衬板和端衬　吴建明，北京矿冶研究总院机械研究所，教授级高级工程师，１０００４４　北京市西直门外文兴街１号。

球磨机磁性衬板的应用及更换

球磨机磁性衬板是一种常用于矿石球磨机内侧的耐磨衬板，能够有效地防止矿石球对球磨机的内部结构造成磨损和损坏。磁性衬板具有吸附矿石的特点，能够将矿石球吸附在衬板上，从而减少矿石球的冲击力和摩擦力，延长球磨机的使用寿命。

磁性衬板由钢板和磁铁组成，常用的磁铁有永磁铁和电磁铁，电磁铁因其功率大、吸附力强而被广泛应用于矿石球磨机中。当矿石球击打磁性衬板时，磁性衬板能够吸附住矿石球，防止其进一步打击其他内部结构，减少机器的维修和更换次数。

磁性衬板的更换通常在球磨机停机状态下进行。更换过程需要先卸下球磨机内部的其他结构，然后将磁性衬板固定在球磨机内侧的钢板上。选用适当的电磁铁，能够提高磁性衬板的吸附力和使用寿命。

在日常维护中，应注意定期清洗磁性衬板表面的矿石残渣，以保持其吸附力和效果。同时，注意检查磁性衬板固定螺栓的紧固情况，避免老化或松动导致磁性衬板脱落。

总之，磁性衬板是球磨机内部结构的重要保护装置，能够有效降低球磨机内部结构的磨损和损坏，延长球磨机的使用寿命。更换和维护磁性衬板要注意安全和细节，避免因疏忽带来的安全和工作质量问题。

φ5.03 × 6.4 m溢流型球磨机

安装使用说明书

中信重型机械公司

2014年4月
