一、初三物理 电流和电路 易错压轴题（难）

1．归纳式探究——研究电子在电场中的偏转：

如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：

次数 d/m L/m U/V v0/（m·s-1） y/m

1 4×10-2 0.2 40 1×107 3.6×10-2

2 8×10-2 0.2 40 1×107 1.8×10-2

3 4×10-2 0.1 40 1×107 0.9×10-2

4 8×10-2 0.2 160 1×107 7.2×10-2

5 8×10-2 0.2 240 2×107 2.7×10-2

(1)y＝k__________，其中k＝_________（填上数值和单位）。本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；

(2)相同情况下，电子的入射速度越大，偏移距离越________。它们间的关系可以用图像2中的图线________表示；

(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。

【答案】220ULdv 1022910m/Vs 控制变量 小 b 200

【解析】

【分析】

【详解】

(1)[1]分析表中数据可知，1与2相比L、U、0v均相同，而d增大一倍，y减小为原来的12，可知y与d成反比；同理，1与3相比，y与2L 成正比；2与4相比，y与U成正比；将第2次实验电压U增大至6倍，则y增大至6倍，此时

240VU

210.810my

将此时的数据与第5次实验相比，y与20v成反比，综上所述可得

220ULykdv

[2]将表格中第3次数据（其他组数据也可）代入220ULykdv计算可得

1022910m/Vsk

[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。

(2)[4]在其他情况相同时，y与20v成反比，所以电子入射的初速度越大，偏移距离越小。

[5]它们之间的关系可以用图乙中的图线b来表示。

(3)[6]将已知数据中的y、d、L、0v和前面算出的k分别代入220ULykdv并计算可得

200VU

2．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．

（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．

（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．

（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________

（选填“可行”或“不可行”）．

【答案】ad L1断路 电路中电流太大，灯丝被烧断 可行

【解析】

【分析】

【详解】

（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；

（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．

（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．

3．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．

（1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。___

（2）电路改正后，小张闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍然不变，出现故障的原因可能是____________________。

（3）故障排除后，开始进行实验，小王根据测出的数据，在图乙中画出了小灯泡的电流、电压变化的关系图像，由此可以判断，小灯泡的额定功率为______W。此次实验中，使用滑动变阻器的目的是_________________。

（4）根据图乙还可以判断，小灯泡的电阻随电压的增大逐渐____________，原因是_____________________。

【答案】 P=UI 图略 小灯泡断路 0.75W 改变（调节）灯泡两端的电压 增大 灯丝由金属制成，金属的电阻随温度的升高而增大

【解析】（1）测量小灯泡电功率的实验的原理是P=UI；电路图连接如图：

闭合开关，发现灯泡不亮，电流表无示数，说明电路中的开路的地方，而电压表示数接近3V，取下灯泡，两表的示数仍不变，说明开路的地方在电灯处，即小灯泡断路；

当电压为额定电压2.5V时，对应的电流值为0.3A，则电功率P=UI=2.5V×0.3A=0.75W；使用滑动变阻器的目的是改变（调节）灯泡两端的电压；

（4）当小灯泡的电压升高时，实际功率也变大，温度升高，对于小灯泡的灯丝的电阻会变大

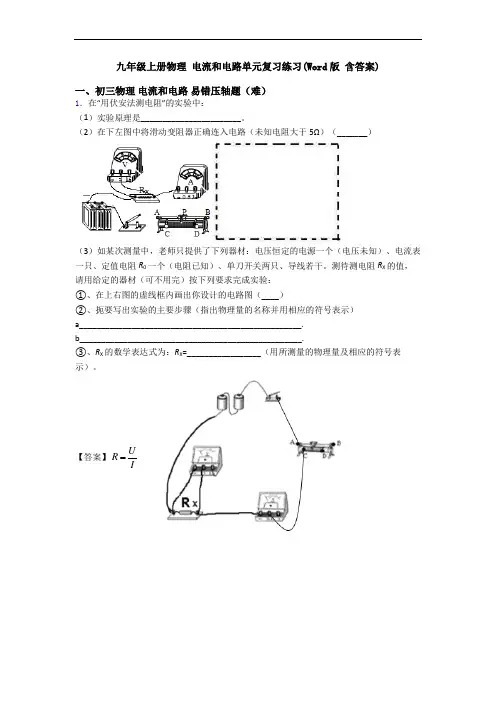

4．在“用伏安法测电阻”的实验中：

（1）实验原理是_______________________。

（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）

（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。测待测电阻RX的值，请用给定的器材（可不用完）按下列要求完成实验：

①、在上右图的虚线框内画出你设计的电路图（____）

②、扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）

a___________________________________________________.

b___________________________________________________.

③、RX的数学表达式为：RX=_________________（用所测量的物理量及相应的符号表示）。

【答案】URI

闭合S1断开S2，读出电流表A的示数I0 闭合S2断开S1，读出电流表A的示数IX 00xxxRIRUII

【解析】

【详解】

第一空．在“用伏安法测电阻”的实验中，用到的实验原理是URI ；

第二空．本题主要确定电流表的量程和滑动变阻器的接线柱：电源由2节干电池组成，电压为3V，未知电阻大于5Ω，根据欧姆定律求出电流为3V=0.6A5ΩUIR ，确定电流表的量程为0~0.6A。滑动变阻器有四个接线柱，应遵循一上一下接入电路，如下图

；

第三空． R0与Rx并联，电流表在干路上，各支路上各有一个开关控制。首先闭合Rx支路开关，测电流Ix，断开Rx支路开关，再闭合R0支路开关，测电流I0如图：

；

第四空．闭合S1断开S2，读出电流表A的示数I0，则可得电源电压为00UIR ；

第五空．闭合S2断开S1，读出电流表A的示数IX，则可得xxRUI ；

第六空．由操作步骤a，b可得00xxxRIRUII。

5．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。

（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了_____。

（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：_____。

（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是_____；在排除故障后，电流表的示数如图丙所示，则电流表的示数为_____A。

（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是_____。

（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数_____（选填“变大”“变小”或“不变”）。

【答案】断开开关； L1断路； 电流表正负接线柱接反了； 0.24； 换用不同的灯泡测量多组数据； 变大。

【解析】

【分析】

【详解】

(1)[1]在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关；

(2)[2]将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，说明L1所在支路断路；

(3)[3]电流表的指针反向偏转原因是：电流表正负接线柱接反了；

[4]图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A；

(4)[5]只测量了一组数据得出的结论有偶然性，应改进方法是：换用不同的灯泡测量多组数据；

(5)[6]实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S断开时，电路中只有L1，电流表A2测电路中电流，S闭合时，两灯并联，电流表A2测干路的电路中，因L1的电压和电流不变，根据并联电路电流的规律，电流表A2的示数变大。

6．某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如下右图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．

（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是_____的．

检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．

Ib/A

Ic/A

Ia/A

0.18

0.18

0.36
