光缆选型手册

电缆的采纳和一般计算

简单易懂的电缆种类及选型计算

一、电缆的定义及分类

广义的电线电缆亦简称为电缆。狭义的电缆是指绝缘电缆。它可定义为：由以下部分构成的会合体，一根或多杜绝缘线芯，以及它们各自可能拥有的包覆层，总保护层及外护层。电缆亦可有附带的没有绝缘的导体。

我国的电线电缆产品按其用途分红以下五大类：

1.

裸电线 2. 绕组线 3. 电力电缆 4. 通讯电缆和通

信光缆

5. 电气装备用电线电缆

电线电缆的基本构造：

1. 导体 传导电流的物体 , 电线电缆的规格都以导体的截面表示

2. 绝缘 外层绝缘资料按其耐受电压程度

二、工作电流及计算

电( 线) 缆工作电流计算公式：单相

I=P÷(U×cosΦ)

P-功率 (W);U- 电压 (220V);cos Φ- 功率要素 ;I- 相线电 电缆的采纳和一般计算

流(A)

三相

I=P÷(U×× cosΦ)

P-功率 (W);U- 电压 (380V);cos Φ- 功率要素 ;I- 相线电

流(A)

一般铜导线的安全截流量为 5-8A/ 平方毫米，铝导线的安全截流量为 3-5A/ 平方毫米。

在单相 220V线路中，每 1KW功率的电流在 4-5A 左右，在三相负载均衡的三相电路中，每 1KW功率的电流在 2A 左右。

也就是说在单相电路中，每 1 平方毫米的铜导线能够蒙受 1KW功率荷载；三相均衡电路能够蒙受的功率。可是电缆的工作电流越大，每平方毫米能蒙受的安全电流就越小。

电缆同意的安全工作电流口诀：

十下五（十以下乘以五）

百上二 （百以上乘以二）

二五三五四三界（二五乘以四 , 三五乘以三）

七零九五两倍半（七零和九五线都乘以二点五） 电缆的采纳和一般计算

穿管温度八九折（跟着温度的变化而变化 , 在算好的安全电流数上乘以零点八或零点九）

铜线升级算（在同截面铝芯线的基础上涨一级 , 如二点五铜芯线就是在二点五铝芯线上涨一级 , 则按四平方毫米铝芯线算）

水泵的选型手册

水泵选型原则

1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。

2、必须满足介质特性的要求。

对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵

对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。

对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。

3、机械方面可靠性高、噪声低、振动小。

4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。

5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。

因此除以下情况外，应尽可能选用离心泵：

有计量要求时，选用计量泵

扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵.

扬程很低,流量很大时,可选用轴流泵和混流泵。

介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、螺杆泵）

介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。

对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。

二、

水泵

的选型依据

泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等

1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。 如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

通信⼯程光缆安装⼯艺要求

1.5传输线路安装要求

1.5.1光缆的选型及使⽤

应根据光缆实际敷设的环境选⽤拥有合适护套的光缆型号。⾸先要区分光缆是在户内还是室外。室内主要选⽤各种软光缆，在室外使⽤场合敷设的⽅式条件众多，可参照YD/T901-2001所推荐的合理选⽤。

表1.5-1各种型式的适⽤敷设⽅式和特殊条件

注：在“适⽤敷设⽅式和条件”栏中△表⽰适⽤，∨表⽰可⽤。

本次⼯程主要采⽤GYTA型、GYTA53型光缆，采⽤G.652D型单模光纤（低⽔

峰单模光纤），光缆技术指标在光纤的结构尺⼨参数、光缆的性能特性、光缆⾊谱等

⽅⾯应不低于ITU-T和IEC及其他技术标准的最新版本要求，普通光缆结构⽰意如下：

图1.5-1光纤带松套管光缆结构1.5.2光缆⾊谱

本⼯程选⽤的光缆，其光纤及松套管均采⽤全⾊谱标志，具体见下表：

表1.5-2光纤全⾊谱标志表

表1.5-3松套管全⾊谱标志表

1.5.3传输段传输衰耗的计算

根据本次建设⽅案，本⼯程最长的光缆传输段为秀⽔河基站⾄先锋检测站段，光缆段长为6.166公⾥，光缆接头2个，沿途没有经过ODF架的跳接，采取最坏值设计法，分别从损耗受限距离及⾊散受限距离两个⽅⾯来考虑传输段的受限距离。

表1.5-4最⼤光缆传输段的总衰减

注：总衰耗⼤于26dB宜增加光功率放⼤器。(1)光传输段的损耗受限距离：

L=(Ps-Pr-Pp-C-Mc)/(af+as)

式中:Pp光通道功率代价：1310：1.0dB；1550：1～2.0dB；C每个连接器衰减取0.5dB，共2*0.5＝1dB；

⼀个跳接点取0.3～0.5db；Mc光缆富余度：最⼤取 3.0(db)；

Af：光纤衰减系数（dB/KM）;

As：光纤熔接接头每公⾥衰减系数（dB/km）,取0.01－0.02；

1310：af+as=0.36

1550: af+as=0.22

160公⾥内不考虑⾊散。

(2)光传输段的⾊散受限距离：

L=Dmax/D

式中：L－为⾊散受限再⽣段长度（KM）；Dmax－S、R间通道允许的最⼤总⾊散（Ps/nm）；

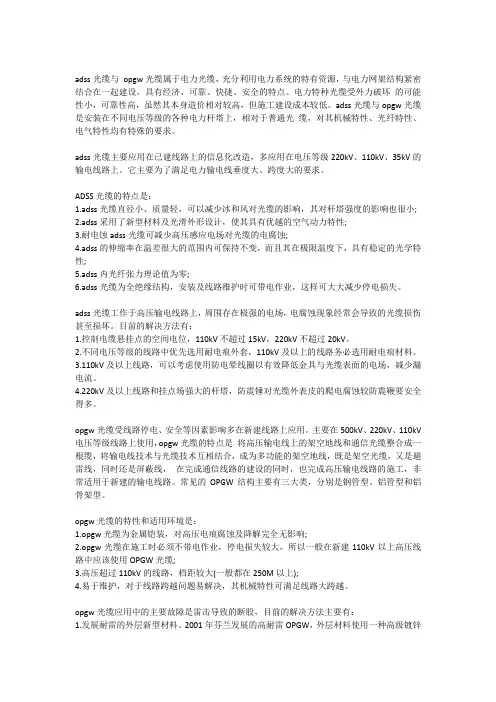

adss光缆与 opgw光缆属于电力光缆，充分利用电力系统的特有资源，与电力网架结构紧密结合在一起建设，具有经济、可靠、快捷、安全的特点。电力特种光缆受外力破坏 的可能性小，可靠性高，虽然其本身造价相对较高，但施工建设成本较低。adss光缆与opgw光缆是安装在不同电压等级的各种电力杆塔上，相对于普通光 缆，对其机械特性、光纤特性、电气特性均有特殊的要求。

adss光缆主要应用在已建线路上的信息化改造，多应用在电压等级220kV、110kV、35kV的输电线路上。它主要为了满足电力输电线垂度大、跨度大的要求。

ADSS光缆的特点是：

1.adss光缆直径小、质量轻，可以减少冰和风对光缆的影响，其对杆塔强度的影响也很小;

2.adss采用了新型材料及光滑外形设计，使其具有优越的空气动力特性;

3.耐电蚀adss光缆可减少高压感应电场对光缆的电腐蚀;

4.adss的伸缩率在温差很大的范围内可保持不变，而且其在极限温度下，具有稳定的光学特性;

5.adss内光纤张力理论值为零;

6.adss光缆为全绝缘结构，安装及线路维护时可带电作业，这样可大大减少停电损失。

adss光缆工作于高压输电线路上，周围存在极强的电场，电腐蚀现象经常会导致的光缆损伤甚至损坏。目前的解决方法有：

1.控制电缆悬挂点的空间电位，110kV不超过15kV，220kV不超过20kV。

2.不同电压等级的线路中优先选用耐电痕外套，110kV及以上的线路务必选用耐电痕材料。

3.110kV及以上线路，可以考虑使用防电晕线圈以有效降低金具与光缆表面的电场，减少漏电流。

4.220kV及以上线路和挂点场强大的杆塔，防震锤对光缆外表皮的爬电腐蚀较防震鞭要安全得多。

opgw光缆受线路停电、安全等因素影响多在新建线路上应用。主要在500kV、220kV、110kV电压等级线路上使用，opgw光缆的特点是 将高压输电线上的架空地线和通信光缆整合成一根缆，将输电线技术与光缆技术互相结合，成为多功能的架空地线，既是架空光缆，又是避雷线，同时还是屏蔽线， 在完成通信线路的建设的同时，也完成高压输电线路的施工，非常适用于新建的输电线路。常见的OPGW结构主要有三大类，分别是钢管型、铝管型和铝骨架型。
