高频变压器检验作业指导书

深圳市XXX光电技术有限公司

ShenZhen XXXCo., LTD. 文件编号：SCP-QC-007

版本 A/0 第 1 页 共3页

题目 : 变压器检验作业指导书

受控制文件之首页

文件阶级

III级文件

更改记录

有无补充页跟着..................... □有 ■无

版次 更改通知编号 生效日期 更改简要

A/0

2012-08-10 首次发布

文控印章 审核

部 门 签 名 日 期

编 制

审 核

批 准

深圳市XXX光电技术有限公司

ShenZhen XXX Co., LTD. 文件编号： SCP-QC-007

版本 A/0 第 2 页 共 3 页

题目：变压器检验作业指导书

一、目的

为了确保供应商交货品质符合公司设计品质规格要求，并降低制程品质不良率，则制定此检验标准作为进料检验品质判定基准，以确保出货品质满足客户需求。

二、使用范围

本进货检验品质判定基准适用於公司所有电子变压器元件。

三、抽样方法

3.1进货抽验标准依据：MIL-STD-105E II正常单次抽样计划。

3.2抽样方法：一般采用随机抽样

3.3接受品质水准AQL值：CR=0 MA=0.4 MI=1.0

3.4抽验结果判定类别：允收 、拒收 、特采

四、缺陷定义

4.1 严重缺陷：不良缺陷可能带来人身、财产、环境等安全隐患的缺陷

4.2主要缺陷：不良缺陷促使产品失去规定功能，或者相对严重的结构及外观不良，从而明显降低产品使用性的缺陷。

4.3次要缺陷：不良缺陷可以造成产品部分性能偏差，或者一般外观缺陷，虽不影响产品性能，但会使产品价值降低的缺陷。

六、缺陷说明及判定标准

电子变压器缺陷判定标准

检查项目 检查方法 判定标准 缺陷类别

CR MA MI

包装 目测 来料包装防护性良好，标示明确、无混料等现象。 √

A 2002.

版 次 日 期 审 核 修 改 原 因 批 准

新疆红雁池第二发电厂一期工程3、4号机组

文件编号 XDA/HD—DQ—04—002—2002

文件类型 作 业 指 导 书

文件名称

变压器试验

编写：

新疆电力建设公司红二电综合项目部 变压器本体试验

一、工程概况

1．地点、名称及施工范围

本作业指导书适用于红二电一期工程3、4机组主变、高压厂用工作变、高压起动/备用变、0.4kV公用变、0.4kV备用变、0.4kV工作变、0.4kV照明变、除尘变、除灰变、除灰除尘备用变以上变压器本体试验。特用来检验变压器绝缘材料、绝缘油的绝缘强度，保证变压器顺利投入运行。

2．主要工程量

SFP10-240000/220kV 2台 主变压器 油浸式

SFF9-31500/15kV 2台 高压厂用工作变压器 油浸式

SFF9-31500/220kV 1台 高压起动/备用变压器 油浸式

SCB9-1250/10 2台 0.4kV公用变、0.4kV备用变 干式

SCB9-800/10 4台 0.4kV工作变 干式

SCB9-500/10 2台 0.4kV照明变 干式

S9-1000/10 2台 除尘变 油浸式

S9-1250/10 2台 除灰除尘备用变 油浸式

3．工程特点

试验项目多，接线次数繁多，电压等级高，危险性大。

二、编制依据：

1．《新疆电建公司质量体系文件》 （2001.8 A版）

2．《电气装置安装工程电气设备交接试验标准》 （GB 50150-91）

3．《电气设备预防性试验方法》 （1994版）

4．《电力建设安全工作规程》 （DL5009•1-92）

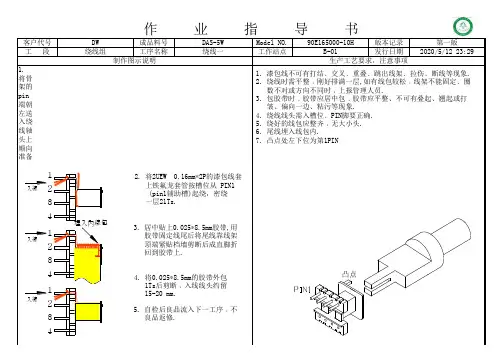

1. 将骨架的pin端朝左送入绕线轴头上顺向准备绕线. 用 量1P1P核准：审核： 刘雄伟左端/限位带/右端pin4-pin32UEW 0.18mm18Ts双线并绕1Ts始脚-末脚线 规匝 数绕 法层 间 胶 带隔层/挡墙胶带 制作：B-01作 业 指 导 书Model NO.90E165000-10H客户代号DW成品料号DAS-5W第一版2016/11/7 1:49制作图示说明生产工艺要求，注意事项版本记录发行日期工 段绕线组工序名称绕线一工作站点

2UEW 0.16mm聚脂胶带0.025*8.5mm 设 备 工 治 具BobbinEE16 立式4+4pin pin5,6,7,8空自动绕线机铁氟龙套管#26 5mm小剪刀材料名称型 号 及 规 格料 号漆包线2. 将2UEW0.16mm*2P的漆包线套上铁氟龙套管按槽位从PIN1(pin1辅助槽)起绕，密绕一层21Ts. 3. 居中贴上0.025*8.5mm胶带,用胶带固定线尾后将尾线靠线架顶端紧贴档墙剪断后成直脚折回到胶带上.4. 将0.025*8.5mm的胶带外包1Ts后剪断﹐入线线头约留15-20 mm. 5. 自检后良品流入下一工序﹐不良品返修.1. 漆包线不可有打结﹑交叉﹑重叠﹑跳出线架﹑拉伤﹑断线等现象. 2. 绕线时需平整﹐刚好排满一层,如有线包较松﹐线架不能固定﹑圈数不对或方向不同时﹐上报管理人员. 3. 包胶带时﹐胶带应居中包﹐胶带应平整、不可有叠起、翘起或打皱、偏向一边、粘污等现象. 4. 绕线线头需入槽位﹑PIN脚要正确. 5. 绕好的线包应整齐﹐无大小头. 6. 尾线埋入线包内.7. 凸点处左下位为第1PIN123412341234埋入內線包入線入線入線凸点1. 将骨架的pin端朝左送入绕线轴头上顺向准备绕线. 用 量1P1P核准：审核： 刘雄伟制作图示说明生产工艺要求，注意事项始脚-末脚线 规匝 数绕 法工作站点B-02发行日期2016/11/7 1:49工 段绕线组工序名称绕线二层 间 胶 带隔层/挡墙胶带左端/限位带/右端2-A2UEW 0.16mm126Ts密绕一层1Ts设 备 工 治 具线 包EE16 立式4+4pin pin5,6,7,8空自动绕线机名称料 号型 号 及 规 格0.025*8.5mm小剪刀漆包线2UEW 0.16mm 制作：材料铁氟龙套管#26 5mm绕线轴头聚脂胶带作 业 指 导 书客户代号DW成品料号DAS-5WModel NO.90E165000-10H版本记录第一版2. 将2UEW 0.16mm*1P的漆包线套上铁氟龙套管按槽位从PIN2(2,3间)起绕，密绕三层，每层42Ts，计126Ts,每层间包1Ts胶带.3. 贴上0.025*8.5mm胶带后将尾线折直角按槽位(2,3间)结束于A点.4. 将0.025*8.5mm的胶带外包1Ts后剪断﹐起尾线约留15-20 mm. 5. 自检后良品流入下一工序﹐不良品返修.1. 漆包线不可有打结﹑交叉﹑重叠﹑跳出线架﹑拉伤﹑断线等现象. 2. 绕线时需平整,如有线包较松﹐线架不能固定﹑圈数不对或方向不同时﹐上报管理人员. 3. 包胶带时﹐胶带应居中包﹐胶带应平整、不可有翘起、叠起或打皱、偏向一边、粘污等现象. 4. 配线入槽位﹑PIN脚要正确. 5. 绕好的线包应整齐﹐无大小头.6. 凸点处左下位为第1PIN7. 绕线前使用自动机时不可用手转动轴心。141414AA入線入線入線出線出線凸点1. 将骨架的pin端朝左送入绕线轴头上顺向准备绕线. 用 量1P1P核准：审核： 刘雄伟作 业 指 导 书版本记录第一版客户代号DW成品料号DAS-5W工 段绕线组工序名称绕线三Model NO.90E165000-10H层 间 胶 带隔层/挡墙胶带左端/限位带/右端工作站点B-03发行日期2016/11/7 1:49A-12UEW 0.16mm21Ts密绕一层制作图示说明生产工艺要求，注意事项始脚-末脚线 规匝 数绕 法2Ts材料名称料 号型 号 及 规 格设 备 工 治 具线 包EE16 立式4+4pin pin5,6,7,8空自动绕线机漆包线2UEW 0.16mm绕线轴头铁氟龙套管#26 5mm聚脂胶带0.025*8.5mm小剪刀 制作：2. 将2UEW 0.16mm*2P的漆包线按槽位从A点(2,3间)起绕，密绕一层21Ts.3. 贴上0.025*8.5mm胶带后将尾线套上铁氟龙套管折直角按槽位(1,2间)结于PIN1.4. 将0.025*8.5mm的胶带外包2Ts后剪断﹐起尾线约留20-25 mm. 5. 自检后良品流入下一工序﹐不良品返修.1. 漆包线不可有打结﹑交叉﹑重叠﹑跳出线架﹑拉伤﹑断线等现象. 2. 绕线时需平整﹐刚好排满一层,如有线包较松﹐线架不能固定﹑圈数不对或方向不同时﹐上报管理人员. 3. 包胶带时﹐胶带应居中包﹐胶带应平整、不可有叠起、翘起或打皱、偏向一边、粘污等现象.4. 绕线线头需入槽位﹑PIN脚要正确. 5. 绕好的线包应整齐﹐无大小头. 6. 尾线埋入线包内.7. 凸点处左下位为第1PIN141414入線A入線出線入線出線A凸点

深 圳 市 先 亚 生 物 科 技 有 限 公 司

SHENZHEN SEEKYA BIOLOGY SCIENCE TECHNOLOGY CO.,LTD.

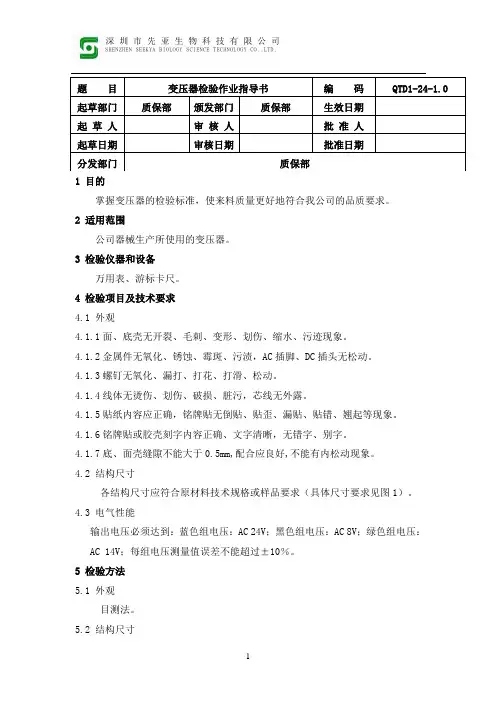

1 1 目的

掌握变压器的检验标准，使来料质量更好地符合我公司的品质要求。

2 适用范围

公司器械生产所使用的变压器。

3 检验仪器和设备

万用表、游标卡尺。

4 检验项目及技术要求

4.1 外观

4.1.1面、底壳无开裂、毛刺、变形、划伤、缩水、污迹现象。

4.1.2金属件无氧化、锈蚀、霉斑、污渍，AC插脚、DC插头无松动。

4.1.3螺钉无氧化、漏打、打花、打滑、松动。

4.1.4线体无烫伤、划伤、破损、脏污，芯线无外露。

4.1.5贴纸内容应正确，铭牌贴无倒贴、贴歪、漏贴、贴错、翘起等现象。

4.1.6铭牌贴或胶壳刻字内容正确、文字清晰，无错字、别字。

4.1.7底、面壳缝隙不能大于0.5mm,配合应良好,不能有内松动现象。

4.2 结构尺寸

各结构尺寸应符合原材料技术规格或样品要求（具体尺寸要求见图1）。

4.3 电气性能

输出电压必须达到：蓝色组电压：AC 24V；黑色组电压：AC 8V；绿色组电压：

AC 14V；每组电压测量值误差不能超过±10％。

5 检验方法

5.1 外观

目测法。

5.2 结构尺寸 题 目 变压器检验作业指导书 编 码 QTD1-24-1.0

起草部门 质保部 颁发部门 质保部 生效日期

起 草 人 审 核 人 批 准 人

起草日期 审核日期 批准日期

分发部门 质保部 深 圳 市 先 亚 生 物 科 技 有 限 公 司

SHENZHEN SEEKYA BIOLOGY SCIENCE TECHNOLOGY CO.,LTD.
