MATLAB大作业题目

  • 格式：doc
  • 大小：74.00 KB
  • 文档页数：2

一、 程序分析题

1、命令窗口中输入如下命令，在%号后写出每行命令的功能。（不用写出运算结果）

A=1; f0=4; phi=pi/3; w0=2*pi*f0;

t=0:0.01:1; %__________________________________________

y=A*cos(w0*t+phi) ;

axis off %__________________________________________

PT=plot(t,y); %__________________________________________

set(PT,’LineWidth’,[5]); %__________________________________________

AX=gca; %__________________________________________

set(AX,’FontSize’,14); %__________________________________________

axis square %__________________________________________

xlabel(‘时间[s]’); %__________________________________________

T=title(‘余弦波’) %__________________________________________

set(T,’FontSize’,’16’); %__________________________________________

legend(‘cos’); %__________________________________________

grid on %__________________________________________

二、 程序设计题

2、已知两个矩阵：

3765213100132610A，1468237021570010B

将矩阵A中所有等于-1的元素改为3，将矩阵B中等于0的元素值改为新的矩阵A中相应位置元素的值，最后将新的矩阵A的第三、四列的元素全改为-1，编写相应的程序。

3、给出求极限22411limsinxxxxxx的求解程序，及实现如下积分30sinsinxxdx

的程序。 4、用两种方法，求解下列方程：

924332212zyxzyxzyx

要求：（1）写出求解的程序代码；

（2）写出zyx、、的运算结果。

5、Fibonacci数组的元素满足Fibonacci规则，21nnnaaa，nN，且121aa。求该数组中第一个大于2000的元素。

6、在同一图形窗口中画2个子图，第1个子图：曲线1sin()yt,t的范围为0~4，其步长为0.1；第2个子图：曲线22cos(2),3cos(2)ytyt，t的范围为0~4，其步长为0.1。要求：（1）1y曲线为黑色虚线，2y曲线为红色点划线，3y曲线为蓝色实线。（2）在第1张子图中添加图名为“1sin()yt”，并添加网格线。（3）在第2张子图中，x轴上标注“time”，y轴上标注“2,3yy”，给图形添加标注图例。

三、 综合应用题

7、GUI界面设计题，要求实现如下功能：控制系统的稳定性分析、零极点图和根轨迹图的绘制。

8、在以下两个例子中任选一个设计，要求用MATLAB编程实现。

设计实例：火星漫游车转向控制、 雕刻机控制系统

（注：最终的阶跃响应曲线要求分别用M文件编程出图和Simulink搭模块出图）

合集下载

MATLAB期末大作业模板

MATLAB期末大作业模板

MATLAB应用技术

期末大作业

专 业：

姓 名：

学 号：

分数

一、在一个图形窗口中以子图形式同时绘制正弦、余弦、正切、余切曲线。请写下完整代码，展示图形结果。（请标注题图和坐标轴，用不同颜色和不同线型分别绘制以上曲线）。（15分）

二、某公司员工的工资计算方法如下。

（1）工作时数超过120小时者，超过部分加发15%。

（2）工作时数低于60小时者，扣发700元。

（3）其余按每小时84元发。

根据员工的工时数，计算应发工资。请写下完整的程序代码，并任意输入一工时数（使用input函数），将结果展示（使用disp函数）利用该代码进行计算工资，请写下计算结果。（15分）

三、编写一个函数文件，使其能够产生如下的分段函数：

66225.0,25.05.15.0)(xxxxxxf

请编写完整的函数文件（保存函数文件名为hanshu.m），并编写脚本文件代码，任意输入x值（使用input函数），在脚本文件中调用函数文件求)(xf，展示结果（使用disp函数），请写下计算结果。（15分）

四、将5个学生的6门功课的成绩存入矩阵P中，进行如下处理：

（1）分别求每门课的最高分、最低分及相应学生的序号。

（2）分别求每门课的平均分和标准差。

（3）5门课总分的最高分、最低分及相应学生序号。

（4）将5门课总分按从大到小顺序存入score中，相应学生序号存入num。

请将各小题的运行代码完整写下来，并写下运行结果。（20分）

五、请利用所学的MATLAB知识，自主设计一个图形用户界面，请完整记录它的设计过程，需提供文字、代码和图片，以充分说明设计的图形用户界面可实现序号 语文 数学 英语 物理 化学 生物

基于matlab的衍射系统仿真 -

基于matlab的衍射系统仿真 -

成绩：

《工程光学》综合性练习二题目：基于matlab的衍射系统仿真

学院精密仪器与光电子工程学院

专业测控技术与仪器年级20**级班级**班

姓名

20**年**月综合练习大作业二

一、要求

3-4人组成小组，对下面给出的各题目利用Matlab等工具进行仿真。练习结

束时每组提交一份报告及仿真程序。在报告中应注明各仿真结果所对应的参数，

如屏与衍射屏间距、孔径形状尺寸等。

二、仿真题目

1.改变观察屏与衍射屏间距，观察观察屏上发

生的衍射逐渐由菲涅耳衍射转为夫琅和费

衍射1)原理图：

S点光源发出的波长lam=500纳米

S点发出光线经过单缝，

缝宽a；

单缝到衍射屏的距离L'

2)Matlab代码

clear;clc

l=10;%l=input('单缝到衍射屏的距离L=');

a=0.2;%a=input('单缝的宽度(mm)a=');

lam=500e-6;%lam=input('波长(nm)');

x=-1:0.001:1;%接收屏边界

y=x./sqrt(x.^2+l^2);

z=a.*y/lam;

I=1000*(sinc(z)).^2;%计算接受屏某点光强

subplot(2,1,1)%绘制仿真图样及强度曲线

image(2,x,I)

colormap(gray(3))title('单缝衍射条纹')

subplot(2,1,2)

plot(x,I)

title(光强分布)

3)初始仿真图样（d=10）

4)改变d之后的图样(d=1000)5)变化规律

根据衍射屏以及接受屏的相对位置不同，由此产生菲涅尔衍射和夫琅禾费衍

射的区别，根据我们模拟的情况得到菲涅尔衍射和夫琅禾费衍射的明显不同是

夫琅禾费衍射条件下：中央有一条特别明亮的亮条纹，其宽度是其他亮条纹的两

倍；其他亮条纹的宽度相等，亮度逐渐下降。2.改变孔径形状、尺寸，观察图样变化

1）原理图

矩孔衍射：

透镜焦距：1000mm;

照射光波长：500nm;

孔高：a（mm）；孔宽：b（mm）；

圆孔衍射：

圆孔直径：r（mm）；

Matlab大作业

Matlab大作业

通信电路仿真

1 Matlab的基本操作

一、使用函数实现对下列矩阵的左旋和右旋以及反转 已知

答案：如图：矩阵如图

矩阵的左旋如图一 矩阵的右旋如图二 矩阵的左右反转如图三 矩阵的上下反转如图四 二、已知A=[8 9 5 ] B=[-1 3 -2] [36 -7 11] [2 0 3] [21 -8 5] [-3 1 9 ] 计算： 1) A+5*B; 2) A*B和A.*B 3) A^3和A.^3 4) A/B和B\A 5)

[A,B]

通信电路仿真

2 答案：A=[8 9 5；36 -7 11；21 -8 5]; B=[-1 3 -2；2 0 3； -3 1 9]; A+5*B A*B A.*B A^3 A.^3 A/B A\B [A,B] 程序运行结果如下：

通信电路仿真

3

第二章、 Matlab程序设计

一、已知S=1+2+22+23+…+263 求S的值 答案：代码如下： Clear Clc s=0,j=2 for i=1:63 s=s+j^i end s 程序运行结果如下：

二、

通信电路仿真

4 第三章、 Matlab绘图

一、在同一坐标系中画出下列函数的图像：x2，-x2，xsin（x）在[0,2π]上的函数图像 程序代码如下： clear clc x=0:pi/100:2*pi; y1=x.^2; y2=-x.^2; y3=x.*sin(x); title('同一坐标下的函数图像') plot(x,y1,':',x,y2,'h',x,y3,'--') 程序运行结果如下：

二、绘制极坐标图像： 程序代码如下： clear clc x=0:0.01:2*pi; y=2*cos(2*(x-pi/8)); title('极坐标图像') xlabel('x') ylabel('y') polar(x,y) 程序运行结果如下：

通信电路仿真

5

第四章、 Matlab符号运算

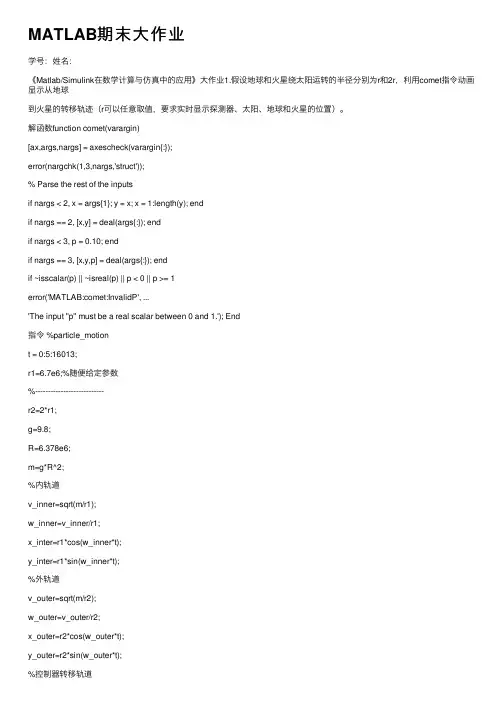

MATLAB期末大作业

MATLAB期末大作业

MATLAB期末⼤作业

学号：姓名：

《Matlab/Simulink在数学计算与仿真中的应⽤》⼤作业1.假设地球和⽕星绕太阳运转的半径分别为r和2r，利⽤comet指令动画显⽰从地球

到⽕星的转移轨迹（r可以任意取值，要求实时显⽰探测器、太阳、地球和⽕星的位置）。

解函数function comet(varargin)[ax,args,nargs] = axescheck(varargin{:});

error(nargchk(1,3,nargs,'struct'));

% Parse the rest of the inputs

if nargs < 2, x = args{1}; y = x; x = 1:length(y); end

if nargs == 2, [x,y] = deal(args{:}); end

if nargs < 3, p = 0.10; end

if nargs == 3, [x,y,p] = deal(args{:}); end

if ~isscalar(p) || ~isreal(p) || p < 0 || p >= 1

error('MATLAB:comet:InvalidP', ...

'The input ''p'' must be a real scalar between 0 and 1.'); End

指令 %particle_motiont = 0:5:16013;

r1=6.7e6;%随便给定参数

%---------------------------

r2=2*r1;

g=9.8;

R=6.378e6;

m=g*R^2;

%内轨道

v_inner=sqrt(m/r1);

w_inner=v_inner/r1;

x_inter=r1*cos(w_inner*t);

y_inter=r1*sin(w_inner*t);

%外轨道

v_outer=sqrt(m/r2);

w_outer=v_outer/r2;
