电力电缆绝缘的测定方法

电力电缆绝缘测试操作方法

电力电缆绝缘测试是一种必要的测试方法，它可以确保电缆线路运输、安装和使用的安全可靠性。以下是电力电缆绝缘测试的操作方法和注意事项。

1.测试仪器

电压表、电感计、万用表、绝缘电阻测试仪等。

2.测试前准备

在测试前，需要对测试仪器进行检查和校准，测试仪器的正负极性应正确接入，测试前应对待测的电缆线路进行清理，在接口处的绝缘子、接头、接线盒等处应清洁干净，以保证测试数据的准确性。

3.测试方法

测试前，应将电缆线路分断，然后在每一段电缆中间插上一个绝缘测试仪表，通过施加一定的电压来测定绝缘电阻，一般采用DC500V或DC1000V来测量。

a.绝缘电阻测试

绝缘电阻测试的目的是确定电缆的绝缘性能，测试时应按以下步骤进行：

1)将测试仪表的电源接线正确地接到电源插座上；

2)在两个绝缘子之间，或在绝缘子和接头之间，或在绝缘子和金属护套之间，连接测试夹，注意正负极性的正确接法； 3)按下测试按钮，开始测试；

4)等到测试结果稳定下来后，读取测试结果；

5)将测试结果记录下来，并进行比较分析。

b.电容测试

电容测试的目的是检查电缆的电容性能，测试时，应按以下方法进行：

1)先将电力电缆分断，然后在每一段电缆中间插上一个电容测试仪表，测试仪表的正、负份别与接线端子相应接入；

2)施加一个恒定的交流电压，在测试结果稳定后，读取测试结果；

3)将测试结果记录下来，并进行比较和分析。

4.注意事项

在电缆线路绝缘测试过程中，需要注意以下一些事项：

a.测试前要对测试仪器进行检查和校准，确保测试数据的准确性和可靠性；

b.测试时需要将电缆线路分段测试，以确保测试的区间清晰明了；

c.测试时应注意正确的接线方法和接口的清洁；

d.测试过程中应注意安全，检查线路的漏电情况，避免因测试导致的其他意外事故的发生。

绝缘测试是电缆生产和使用过程中必不可少的测试方法。电缆线路的安全运行离不开绝缘性能的保障，电力电缆绝缘测试通过对电缆线路的绝缘性能和电容性能的监测，为电缆线路的安全可靠运行提供了保障。

第 1 页 共 5 页 电缆绝缘测试方法步骤

【最新版2篇】

目录（篇1）

一、电缆绝缘测试的重要性

二、电缆绝缘测试的方法

1.伏安法测电阻

2.专用仪器测试

3.耐压试验

4.交流耐压和直流耐压试验

5.试验变压器测试

三、电缆绝缘测试的注意事项

1.测试设备的选择和校准

2.测试样品的准备和处理

3.测试环境的要求

四、电缆绝缘测试的标准和方法

1.电力电缆的绝缘试验标准

2.纸绝缘电力电缆的测试方法

3.橡塑绝缘电力电缆的测试方法

五、总结

正文（篇1）

一、电缆绝缘测试的重要性

电缆绝缘测试是保证电力系统安全运行的重要手段。如果电缆的绝缘 第 2 页 共 5 页 性能不好，轻则可能导致电缆老化，重则可能引发火灾等严重事故。因此，对电缆进行绝缘测试是非常必要的。

二、电缆绝缘测试的方法

1.伏安法测电阻：这是一种常用的电缆绝缘测试方法，通过测量电缆的电阻值来判断其绝缘性能是否良好。

2.专用仪器测试：可以使用绝缘耐压测试仪等专用仪器对电缆进行绝缘测试。

3.耐压试验：包括直流耐压和交流耐压试验，可以通过试验变压器进行。

4.交流耐压和直流耐压试验：这两种试验都是用来检测电缆绝缘是否合格的重要手段。

5.试验变压器测试：通过试验变压器，可以对电缆进行耐压试验，以检测其绝缘性能。

三、电缆绝缘测试的注意事项

1.测试设备的选择和校准：测试设备的选择非常重要，必须选择符合国家标准的设备，并且在使用前进行校准。

2.测试样品的准备和处理：测试样品应选择符合测试要求的电缆，并且在测试前应进行清洁和干燥处理。

3.测试环境的要求：测试环境应符合测试要求，避免环境因素对测试结果的影响。

四、电缆绝缘测试的标准和方法

1.电力电缆的绝缘试验标准：电力电缆的绝缘试验应按照国家标准进行，主要包括耐压试验、泄漏电流测试等。

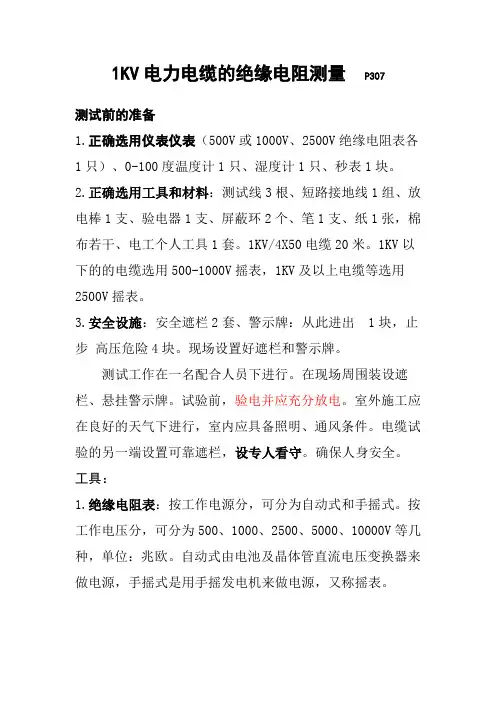

1KV电力电缆的绝缘电阻测量 P307

测试前的准备

1.正确选用仪表仪表（500V或1000V、2500V绝缘电阻表各1只）、0-100度温度计1只、湿度计1只、秒表1块。

2.正确选用工具和材料：测试线3根、短路接地线1组、放电棒1支、验电器1支、屏蔽环2个、笔1支、纸1张，棉布若干、电工个人工具1套。1KV/4X50电缆20米。1KV以下的的电缆选用500-1000V摇表，1KV及以上电缆等选用2500V摇表。

3.安全设施：安全遮栏2套、警示牌：从此进出 1块，止步 高压危险4块。现场设置好遮栏和警示牌。

测试工作在一名配合人员下进行。在现场周围装设遮栏、悬挂警示牌。试验前，验电并应充分放电。室外施工应在良好的天气下进行，室内应具备照明、通风条件。电缆试验的另一端设置可靠遮栏，设专人看守。确保人身安全。

工具：

1.绝缘电阻表：按工作电源分，可分为自动式和手摇式。按工作电压分，可分为500、1000、2500、5000、10000V等几种，单位：兆欧。自动式由电池及晶体管直流电压变换器来做电源，手摇式是用手摇发电机来做电源，又称摇表。 2.选择绝缘电阻表：是根据被试设备的电压等级确定。电压等级在1kV以下选用500V或1000V绝缘电阻表；在1kV及以上者，选用2500V绝缘电阻表。

3.接线：绝缘电阻表有三个接线端子：标有“线路”或“L”的端子称相线，接于被测设备的导体上；标有“地”或“E”的端子接于被测设备的外壳或接地；标有“G”的端子接于测量时需要屏蔽的电极。

4.检查仪表：

水平放置稳固，开路时摇转发电机，使其达到（120-150r/min），指针指向“∞”；短路时慢摇发电机，指针指向“0”，此时说明绝缘电阻表正常。不能达到“∞” ，说明测试引线绝缘不良或绝缘电阻表本身受潮，用干燥清洁软布清除“L”、“E”端间异物或更换测试线。不能指向“0”说明测试线未接好或绝缘电阻表有问题。两端子引线要独立分开。

10kv电缆外护套绝缘电阻测试方法

10kV电缆外护套绝缘电阻测试方法

引言：

10kV电缆外护套绝缘电阻测试是电力行业中常用的一项测试，它可以评估电缆外护套的绝缘性能是否符合要求。本文将介绍10kV电缆外护套绝缘电阻测试的方法和步骤，帮助读者了解该测试的具体操作过程。

一、仪器和设备准备：

进行10kV电缆外护套绝缘电阻测试需要准备以下仪器和设备：

1. 绝缘电阻测试仪：用于测量电缆外护套的绝缘电阻值；

2. 电缆外护套接地线：用于将电缆外护套接地，确保测试结果准确可靠；

3. 电缆长度计量器：用于测量电缆的长度，以计算单位长度的绝缘电阻值。

二、测试步骤：

1. 确认测试电缆的类型和规格，并查看电缆外护套的绝缘电阻测试要求；

2. 将绝缘电阻测试仪连接至电缆外护套上，确保连接牢固可靠；

3. 将电缆外护套接地线连接至地线，确保接地良好；

4. 测量电缆的长度，并记录下来； 5. 打开绝缘电阻测试仪的电源，根据仪器的操作说明进行设置；

6. 开始测试，记录下测试开始时间；

7. 测试持续一段时间后，记录下测试结束时间；

8. 根据测试仪器的显示结果，读取电缆外护套的绝缘电阻值；

9. 根据电缆的长度和测试得到的绝缘电阻值，计算出单位长度的绝缘电阻值；

10. 将测试结果与电缆外护套的绝缘电阻测试要求进行对比，判断是否符合要求。

三、注意事项：

1. 在进行测试前，应检查测试仪器和设备的工作状态，确保其正常运行；

2. 在测试过程中，应保持测试环境的干燥和无污染；

3. 测试时应注意安全，避免触电和其他意外事故的发生；

4. 若发现测试结果与要求不符合，应及时排查故障原因，并采取相应的措施修复；

5. 完成测试后，应及时清理测试仪器和设备，使其保持干净和良好的工作状态。

结论：

10kV电缆外护套绝缘电阻测试是一项重要的评估电缆绝缘性能的测试方法。通过正确的测试步骤和注意事项的遵守，可以确保测试结果的准确和可靠。在实际工程中，对电缆外护套绝缘电阻的测试应当严格执行，并根据测试结果采取相应的措施，确保电缆的正常运行和安全使用。
