叠加定理和戴维南定理实验报告
实验报告：叠加定理和戴维南定理
引言：
在本次实验中, 我们将介绍和应用叠加定理和戴维南定理两个电路原理的实验过程、结果和分析。
材料和方法:
我们使用了电流计，电压计和万用表等电学实验工具，以及运用不同的电路仿真软件如Multisim、Simetrix等，并采取多种电路组合，对系统进行测试。
结果和分析：
通过本次实验，我们可以看出叠加定理是一种简单但有效的方法，在测量复杂电路时能够快速轻松地计算出每个单独的电流和电压。 另一方面，戴维南定理可以使我们更有效地使用材料和设备，以及识别更重要的电路部分。
结论： 总的来说，本次实验是成功的。通过应用叠加定理和戴维南定理，我们得出了精确的电路参数，测试结果符合预期，证明了这两个电路原理在电路设计中的重要性和实用性。
未来展望：
本次实验对我们进一步深入研究电路设计和电路优化提供了很好的基础。我们还可以在此基础上，尝试更复杂的电路设计和实验，进一步加强我们的实践能力。

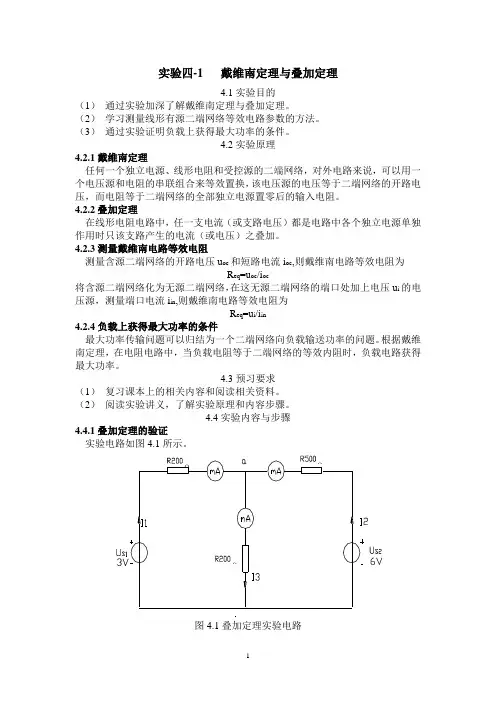

1 实验四-1 戴维南定理与叠加定理
4.1实验目的
（1） 通过实验加深了解戴维南定理与叠加定理。
（2） 学习测量线形有源二端网络等效电路参数的方法。
（3） 通过实验证明负载上获得最大功率的条件。
4.2实验原理
4.2.1戴维南定理
任何一个独立电源、线形电阻和受控源的二端网络，对外电路来说，可以用一个电压源和电阻的串联组合来等效置换，该电压源的电压等于二端网络的开路电压，而电阻等于二端网络的全部独立电源置零后的输入电阻。
4.2.2叠加定理
在线形电阻电路中，任一支电流（或支路电压）都是电路中各个独立电源单独作用时只该支路产生的电流（或电压）之叠加。
4.2.3测量戴维南电路等效电阻
测量含源二端网络的开路电压uoc和短路电流ioc,则戴维南电路等效电阻为
Req=uoc/ioc
将含源二端网络化为无源二端网络，在这无源二端网络的端口处加上电压ui的电压源，测量端口电流iin,则戴维南电路等效电阻为
Req=ui/iin
4.2.4负载上获得最大功率的条件
最大功率传输问题可以归结为一个二端网络向负载输送功率的问题。根据戴维南定理，在电阻电路中，当负载电阻等于二端网络的等效内阻时，负载电路获得最大功率。
4.3预习要求
（1） 复习课本上的相关内容和阅读相关资料。
（2） 阅读实验讲义，了解实验原理和内容步骤。
4.4实验内容与步骤
4.4.1叠加定理的验证
实验电路如图4.1所示。
Ω
Ω Ω
图4.1叠加定理实验电路 2 按照分别接入Us1和Us2以及一起接Us1、Us2三种情况测量电流I1、I2、I3，分别填入表4.1中。
表4.1
步骤 I1（mA） I2（mA） I3（mA）
Us1单独作用
Us2单独作用
Us1、Us2共同作用
Us1、Us2单独作用叠加
误差（%）
注意：误差（%）=（同时作用值—叠加值）/同时作用值
叠加定理和戴维宁定理的适用条件
叠加定理和戴维宁定理，这俩名词一听就感觉高深莫测，仿佛是电路世界里的魔法咒语。它们就是帮我们理解电路的好帮手。想象一下，你在看一场精彩的篮球比赛，场上球员来来往往，得分、失误、战术变化，那场面真是让人眼花缭乱。电路也是如此，电流、电压、阻抗相互交织，真是像一场没有休息的拉锯战。不过，别担心，叠加定理和戴维宁定理就像是教练，帮你理清场上的局势，让你能更好地看懂每一个细节。
先聊聊叠加定理。这个定理就像是你身边的那个爱管闲事的朋友，总是想要把事情搞得简单明了。它告诉我们，当电路里有多个电源时，咱们可以把每个电源单独拿出来，先不管其他的。就好比你和朋友一起去吃饭，点菜的时候，一个人先点一个菜，大家各自享受各自的美味。等到每个人的菜都上齐了，最后再合起来，哇，满桌都是美味。这个定理的适用条件就是电路必须是线性的，也就是说电流和电压之间得有一定的比例关系。电阻、电感、电容这些元件是线性的，没问题。但如果遇到二极管、三极管这些非线性元件，嘿，那就得另当别论了。
然后是戴维宁定理。这定理就像是电路中的“简化大师”，把复杂的电路变得简单明了。它说你可以把一个复杂的线性电路变成一个简单的电压源和一个串联的电阻。想象一下，正好你家里有一堆乱七八糟的东西，收拾起来就像做电路简化。你把不常用的东西收起来，留下最常用的，瞬间家里干干净净。戴维宁定理的适用条件也挺简单，必须是线性的，而且要有两个端点，这样才能找到替代电路。就像你和朋友约好在某个咖啡店见面，得有个固定的地点，才好不时相聚。
咱们再深入挖掘一下这些定理的背后原理，真是个脑洞大开的过程。叠加定理就像是调音台上的音轨，每个声音单独调试后，再合成一起，你会发现效果杠杠的。每个电
源就像是一个音轨，有的高亢激昂，有的低沉婉转，组合在一起，就成了动人的旋律。而戴维宁定理呢，它的美妙在于，复杂的电路变得清晰明了，仿佛在你面前展现了一幅简洁优雅的画作。所有的线性元件都在这幅画里各自发挥着作用，却又和谐统一，真是一种享受。
.
精品 第四章 电路定理
一、教学基本要求
1、了解叠加定理的概念，适用条件，熟练应用叠加定理分析电路。
2、掌握戴维宁定理和诺顿定理的概念和应用条件，并能应用定理分析求解具体电路。
二、教学重点与难点
1. 教学重点：叠加定理、戴维宁定理和诺顿定理。
2．教学难点：各电路定理应用的条件、电路定理应用中受控源的处理。
三、本章与其它章节的联系：
电路定理是电路理论的重要组成部分，本章介绍的叠加定理、戴维宁定理和诺顿定理适用于所有线性电路问题的分析，对于进一步学习后续课程起着重要作用，为求解电路提供了另一类分析方法。
四、学时安排 总学时：6
教 学 内 容 学 时
1．叠加定理和替代定理 2
2．戴维宁定理、诺顿定理和最大功率传输定理 2
3．特勒根定理、互易定理和习题 2
五、教学内容
§4.1 叠加定理.
精品
1.叠加定理的内容
叠加定理表述为：在线性电路中，任一支路的电流(或电压)都可以看成是电路中每一个独立电源单独作用于电路时，在该支路产生的电流(或电压)的代数和。
2.定理的证明
图 4.1
图4.1所示电路应用结点法：
解得结点电位：
支路电流为：
以上各式表明：结点电压和各支路电流均为各独立电源的一次函数，均可看成各独立电源单独作用时，产生的响应之叠加，即表示为：
.
精品
式中a1,a2,a3 ，b1,b2,b3和c1,c2,c3 是与电路结构和电路参数有关的系数。
3.应用叠加定理要注意的问题
1) 叠加定理只适用于线性电路。这是因为线性电路中的电压和电流都与激励（独立源）呈一次函数关系。
2) 当一个独立电源单独作用时，其余独立电源都等于零（理想电压源短路，理想电流源开路）。如图4.2所示。
=
三个电源共同作用 is1单独作用 .
