火灾报警器电路的工作原理

消防电路系统工作原理

消防电路系统是一种用于监测和报警火灾的设备。它由多个组件组成，包括火灾探测器、报警器、控制面板和连接线。

工作原理如下：

1. 火灾探测器：安装在建筑物内部的各个区域，包括空调管道、天花板和墙壁。它们可以通过不同的技术（如光学、热、气体或离子）来检测火灾迹象。

2. 报警器：一旦火灾探测器检测到火灾或烟雾，它会发送信号给报警器。报警器会产生高响度的声音或闪光，以吸引人们的注意并提醒他们火灾发生。

3. 控制面板：位于建筑物的某个中心位置，它接收来自火灾探测器的信号。一旦接收到信号，控制面板会触发报警器，并向其他相关设备发送信号，如自动关闭电源、启动喷淋系统或开启紧急疏散通道。

4. 连接线：连接着火灾探测器、报警器和控制面板，以确保它们能够相互通信和协同工作。

总的来说，当火灾探测器检测到火灾迹象时，它会通过连接线发送信号给控制面板。控制面板接收到信号后，会触发报警器并采取相应的措施来确保人们的安全。整个系统的目标是尽早发现火灾并及时采取措施，以减少人员伤亡和财产损失。

火灾报警器工作原理

火灾报警器主要由探测器和二次仪表两部分组成。火灾发生时，必然会伴随着产生烟雾、高温和火光，探测器对这些都很敏感。当有烟雾、高温、火光产生的时候，探测器就改变平时的正常状态，引起电流、电压或机械部分发生变化或位移，再通过二次仪表放大、传输等过程，发出警报声，有的还能同时发出灯光信号，并显示发生火灾的部位、地点。

火灾探测器主要分感烟、感温、光辐射三大类，工作原理如下。

(1)感烟探测器工作原理

根据结构不同，感烟探测器可分为离子感烟探测器和光电感烟探测器。

①离子感烟探测器工作原理

离子式感烟探测器是由两个内含Am241放射源的串联室、场效应管及开关电路组成的。内电离室即补偿室，是密封的，烟不易进入；外电离室即检测室，是开孔的，烟能够顺利进入。在串联两个电离室的两端直接接入24V直流电源。当火灾发生时，烟雾进入检测电离室，Am241产生的α射线被阻挡，使其电离能力降低，因而电离电流减少，检测电离室空**的等效阻抗增加，而补偿电离室因无烟进入，电离室的阻抗保持不变，因此，引起施加在两个电离室两端分压比的变化，在检测电离室两端的电压增加量达到一定值时，开关电路动作、发出报警信号。

②光电感烟探测器工作原理

光电式感烟探测器由光源、光电元件和电子开关组成。利用光散射原理对火灾初期产生的烟雾进行探测，并及时发出报警信号。按照光源不同，可分为一般光电式、激光光电式、紫外光光电式和红外光光电式等4种，下面介绍一般光电式和激光光电式感烟探测器的工作原理。

a、一般光电式感烟探测器根据其结构特点可分为遮光型和散射型两种，工作原理如下。

遮光型光电感烟探测器由一个光源（灯泡或发光二极管）和一个光电元件对应装在小暗室内构成。在无烟情况下，光源发出的光通过透镜聚成光束，照射到光电元件上，并将其转换成电信号，使整个电路维持在正常状态，不发出报警。

当火灾发生有烟雾进入探测器，使光的传播特性改变，光强明显减弱，电路正常状态被破坏，则发出报警信号。

基于单片机的火灾自动报警系统

引言：火灾是可燃物在时间或空间上失去控制的燃烧所造成的灾害，是威胁公众安全和社会发展的主要灾害之一。智能化火灾报警系统已并非传统意义上的简单的报警设备，而是融入了计算机技术、电子技术、自动控制技术、传感器的应用等各领域知识。伴随着科学技术的不断进步，火灾报警系统必将得到更快的发展。

本文采用气体传感器、温度传感器、AT89S52单片机以及LED显示灯模块设计了一种智能火灾报警器，可以实现声光报警、故障自诊断、浓度显示、报警限设置、延时报警及与上位机串口通信等功能。

一、火灾自动报警系统的工作原理

火灾报警系统一般由火灾探测器、区域报警器和集中报警器组成。火灾探测器通过对火灾发出的物理、化学现象――气（燃烧气体）、烟（烟雾粒子）、热（温度）、光（火焰）的探测，将探测到的火情信号转化成火警电信号传递给火灾报警控制器。整体电路的框图如图所示：

系统硬件设计

二、核心芯片选择

AT89S52是一个低功耗、高性能的CMOS 8位单片机，片内含4k Bytes（In-system programmable）的可反复擦写1000次的Flash 只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造兼容标准MCS-51指令系统及80C51引脚结构。芯片内集成了通用8位中央处理器和ISP

Flash存储单元，功能强大的计算机AT89S52可为许多嵌入式控制应用系统提供高性价比的解决方案。

集成温度传感器AD590电路：

气体传感器TGS-202

火灾中气体烟雾主要是CO 和CO，TGS202气体传感器能探测CO ，CO，甲烷，煤气等多种气体，它灵敏度高，稳定性好，适合于火灾中气体的探测。如上图所示，当TGS202探测到CO 或CO时，传感器的内阻变小，V 迅速上升。选择适当的电阻阻值，使得当气体浓度达到一定程度（如CO浓度达到0.06?）时，V 端获得适当的电压（设为3V）。

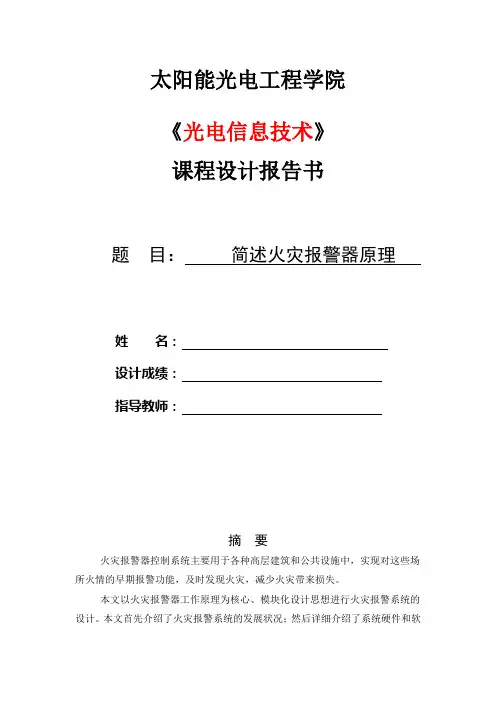

太阳能光电工程学院

《光电信息技术》

课程设计报告书

题 目： 简述火灾报警器原理

姓 名：

设计成绩：

指导教师：

摘 要

火灾报警器控制系统主要用于各种高层建筑和公共设施中，实现对这些场所火情的早期报警功能，及时发现火灾，减少火灾带来损失。

本文以火灾报警器工作原理为核心、模块化设计思想进行火灾报警系统的设计。本文首先介绍了火灾报警系统的发展状况；然后详细介绍了系统硬件和软简述火灾报警器原理

1 件设计；最后论述了如何提高系统的抗干扰能力，提高系统可靠性。系统的工作原理是本文重点，包括系统总体结构、数据采集和报警控制器的设计，较深入的探讨了火灾报警器的原理并进行了设备的选型，对数据采集模块和单片机部分进行较全面的考虑设计。软件设计完了火灾报警系统软件的功能设计并给出了程序流程图。系统从硬件和软件两方面进行了抗干扰的设计，是系统具有较好的抗干扰能力，提高了系统的工作可靠性。

关键词 火灾探测器 火灾报警系统 单片机

目 录

绪 言............................................................... 2

1.火灾报警技术的发展现状及发展意义.................................. 3

2.火灾自动报警系统的种类............................................ 4 简述火灾报警器原理

2 2.1火灾报警控制器的分类 ........................................ 4

2.2火灾自动报警系统的组成 ...................................... 5
