FR-D740变频器常用参数设置表

参数 名称 使用说明

转矩提高（机遇启动转 6%：以下电机

P0 4%：电机 矩） 3%：、电机

P1 上限频次 输出最高频次

P2 下限频次 输出最低频次

P3 基准频次 电动机额定频次

P4 3 速设定（高速） RH闭合

P5 3 速设定（中速） RM闭合

P6 3 速设定（低速） RL闭合

P2 速度设定（ 4 速） RL、 RM闭合 4

P2 速度设定（ 5 速） RL、 RH闭合 5

P2 速度设定（ 6 速） RM、 RH闭合 6

P2 速度设定（ 7 速） RL、 RM、RH闭合 7

P7 加快时间 低速到高速的变化时间

P8 减速时间 高速到低速的变化时间

P4 第 2 加快时间 需开启第二功能（ RT=ON） 4

P4 第 2 减速时间 需开启第二功能（ RT=ON） 5

P2 0：直线加减速

加减速曲线 1：S 曲线加减速 A（合用机械主轴） 9 2： S 曲线加减速 B（合用传递带）

P9 电子过电流保护 设为电动机额定电流

P5 第 2 电子过电流保护 设为电动机额定电流 1

0：外面 /PU 切换模式

P7 操作模式选择 1： PU运转模式固定

9 2：外面运转模式固定

3：外面 /PU 组合运转模式

P1 扩展功能显示选择 0：显示全部参数

60 9999：只显示简单模式的参数

P1 频次设定模式 0： M旋钮频次设定模式

61 10：电位器设定模式

P1 STF端子功能选择 0：低速运转指令

78 1：中速运转指令

P1 STR端子功能选择 2：高速运转指令

79 3：第 2 功能选择

P1 RL端子功能选择 60：正转指令

80 61：反转指令

1

P1 9999：无功能

RM端子功能选择

81

P1 RH端子功能选择

82

P2 0：无缺相保护 输出缺相保护

1：出缺相保护 51

1: 消除校订用参数外的其余参数

恢复到初始值。

清 1：全部的参数都恢复到初始值 （出

ALLC

厂状态） 除参

数、初 1：消除过去 8 闪的报警历史

始值 显示并设定初始值更改后的参数

Er4 参数定改错误（外面模式写参数）

2

合集下载

SEW变频器主要参数设置

SEW变频器主要参数设置

型号参数名代号参数说明100设定值源，1101设定控制信号源，0为端子控制，目前MC07B全部为端子控制122FBG手动操作：0-CW 1-CCW 2-CW%CCWt11130加速斜坡t11131减速斜坡t13136停止斜坡n11160速度1n12161速度2n13162最高速300起停转速301最低转速302最高转速303电流极限值，负载的0~150%，默认125%700工作方式，VFC1或者VFC1&DC BREAK均可800短长菜单（LONG/SHORT，显示全部参数/显示部分参数）802恢复出厂设置803参数修改ON/OFF(ON为不能修改)100设定值源，fieldbus101设定控制信号源，fieldbust11130CW加速斜坡（IPOS内设置，默认3500ms）t11131CW减速斜坡（IPOS内设置，默认3500ms）t11132CCW加速斜坡（IPOS内设置，默认3500ms）t11133CCW减速斜坡（IPOS内设置，默认3500ms）t12134斜坡，CW=CCW（IPOS内设置，默认3500ms）t13136停止斜坡n11160速度1（IPOS内设置）n12161速度2（IPOS内设置）n13162速度3（IPOS内设置）300起停转速301最低转速302最高转速303电流极限值，负载的0~150%，默认125%700工作方式，普通用VFC1，举升用VFC1&hoist730ON/0FF（抱闸使能）731制动释放时间732制动作用时间800短长菜单（LONG/SHORT，显示全部参数/显示部分参数）802恢复出厂设置803参数修改ON/OFF(ON为不能修改)901回零模式速度1（碰到回零开关前的速度）902回零模式速度2（碰到回零开关后的速度）903寻零模式（现在为7，CCW回零）911定位斜坡1912定位斜坡2913定位速度CW914定位速度CCW922IPOS到位脉冲误差923设定值偏差窗口（差速误差）950编码器类型（ES2S/ES1S）H1940/001V 上升位置H2940/002V 下降位置H6940/006V正转高速H7940/007V正转低速H8940/008V反转高速H9940/009V反转低速H10940/010V手动转速SEW变频器主要参数设置表

主要的变频器参数设置

主要的变频器参数设置

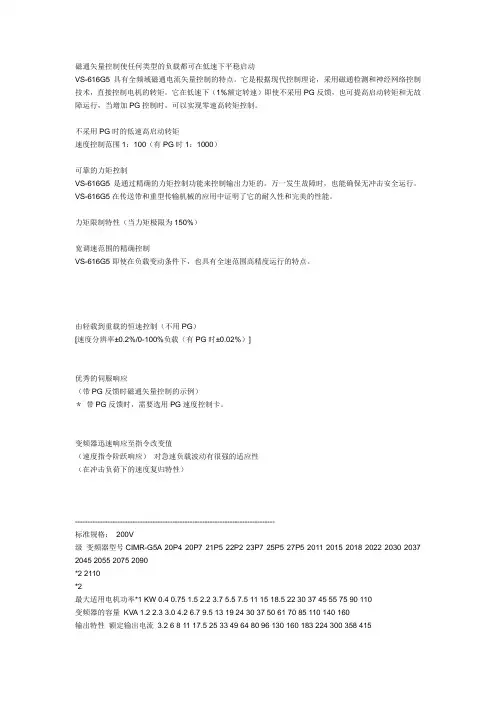

磁通矢量控制使任何类型的负载都可在低速下平稳启动

VS-616G5具有全频域磁通电流矢量控制的特点。它是根据现代控制理论，采用磁通检测和神经网络控制技术，直接控制电机的转矩。它在低速下（1%额定转速）即使不采用PG反馈，也可提高启动转矩和无故障运行，当增加PG控制时，可以实现零速高转矩控制。

不采用PG时的低速高启动转矩

速度控制范围1：100（有PG时1：1000）

可靠的力矩控制

VS-616G5是通过精确的力矩控制功能来控制输出力矩的。万一发生故障时，也能确保无冲击安全运行。VS-616G5在传送带和重型传输机械的应用中证明了它的耐久性和完美的性能。

力矩限制特性（当力矩极限为150%）

宽调速范围的精确控制

VS-616G5即使在负载变动条件下，也具有全速范围高精度运行的特点。

由轻载到重载的恒速控制（不用PG）

[速度分辨率±0.2%/0-100%负载（有PG时±0.02%）]

优秀的伺服响应

（带PG反馈时磁通矢量控制的示例）

＊ 带PG反馈时，需要选用PG速度控制卡。

变频器迅速响应至指令改变值

（速度指令阶跃响应） 对急速负载波动有很强的适应性

（在冲击负荷下的速度复归特性）

--------------------------------------------------------------------------------

标准规格： 200V

级 变频器型号CIMR-G5A 20P4 20P7 21P5 22P2 23P7 25P5 27P5 2011 2015 2018 2022 2030 2037

2045 2055 2075 2090

*2 2110

*2

最大适用电机功率*1 KW 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110

变频器的容量 KVA 1.2 2.3 3.0 4.2 6.7 9.5 13 19 24 30 37 50 61 70 85 110 140 160

施耐德变频器参数表

施耐德变频器参数表

循环泵 补水泵

1．变频器菜单动

1.1 简单启动

2/3线控制 2线控制 2线控制

宏设置 泵和风机 PID调节器

用户定制宏 Yes Yes

标准电机频率 50Hz IEC 50Hz IEC

电机额定功率 根据水泵设置 根据水泵设置

电机额定电压 根据水泵设置 根据水泵设置

电机额定电流 根据水泵设置 根据水泵设置

电机额定频率 根据水泵设置 根据水泵设置

电机额定速度 根据水泵设置 根据水泵设置

最大输出频率 50Hz 50Hz

自整定 未完成 未完成

自整定状态 电阻未整定 电阻未整定

改变输出相序 A-B-C 相序 A-B-C 相序

电机热保护电流 根据水泵设置 根据水泵设置

加速时间 30 3

减速时间 30 3

低速频率 0 40

高速频率 50 50

1.2 监视 默认 默认

1.3 设置

斜坡增量 0.1s 0.1s

加速时间 30s 3s

减速时间 30s 3s

第二加速时间 默认 5s

低速频率 0 40

高速频率 50 50

电机热保护电流 根据水泵设置 根据水泵设置

自动直流注入电流1 默认 默认

自动直流注入时间1 默认 默认

自动直流注入电流2 默认 默认

自动直流注入时间2 默认 默认

变频器开关频率 12.0KHz 12.0KHz

电流限幅1 根据水泵设置 根据水泵设置

电机预磁设置 不预磁 不预磁

低速运行超时 0s 10s

（睡眠偏置极限） 1Hz

（PID比例增益） 0.3

（PID积分增益） 1.0

（PID微分增益） 0.0

（PID斜坡） 3s （PID最小输出值） 0Hz

西威变频器参数设置表

西威变频器参数设置表

西威变频器参数设置表

西威变频器参数设置表

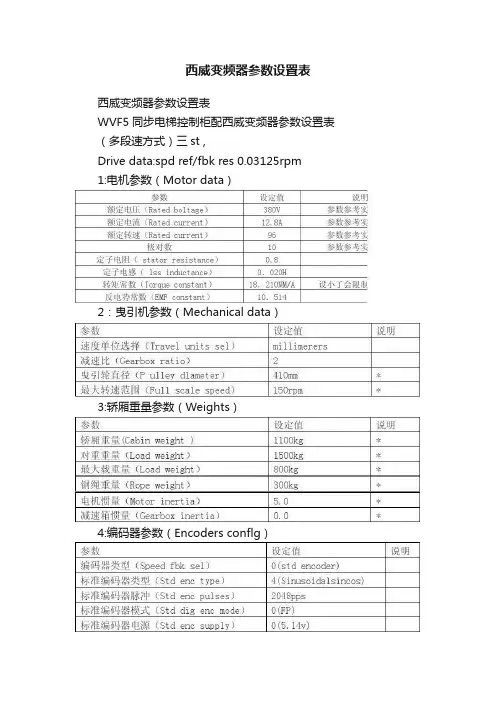

WVF5同步电梯控制柜配西威变频器参数设置表

（多段速方式）三st ,

Drive data:spd ref/fbk res 0.03125rpm

1:电机参数（Motor data）

2：曳引机参数（Mechanical data）

3:轿厢重量参数（Weights）

4:编码器参数（Encoders conflg） 5:制动单元参数（BU protectlon）

6:控制模式参数（Regulation mode）

7:多段速参数（Speed profile）

8:斜坡曲线参数（Ramp profile）

9:电梯时序参数（Lift sequence）

10：速度PI参数（Speed reg gains）

11:速度阈值参数（Speed threshold）

12:惯量补偿参数（Inertia compensate）

13:速度PI规划参数（Speed regulator）
