第９卷第１期 辽宁科技学院学报 Ｖｏ１．９ Ｎｏ．１
２００７年３月 ＪＯＵＲＮＡＬ ＯＦ ＬＩＡＯＮＩＮＧ ＩＮＳＴＩＴＵＴＥ ＯＦ ＳＣＩＥＮＣＥ ＡＮＤ ＴＥＣＨＮＯＬＯＧＹ Ｍａｒ． ２００７
文章编号：１００８—３７２３（２００７）０１—００１１—０２

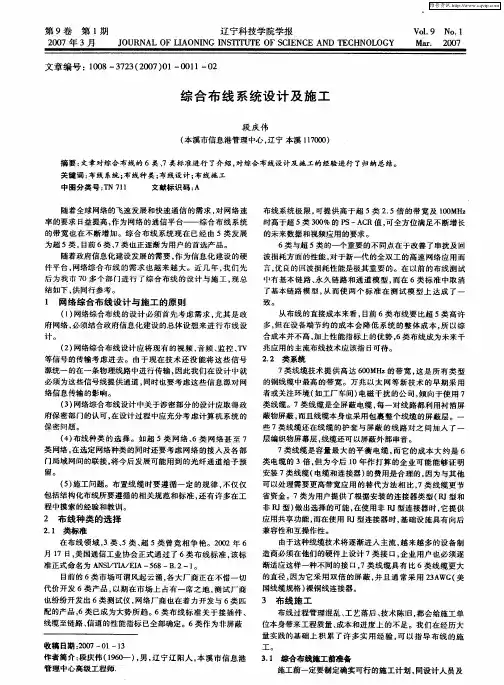

综合布线系统设计及施工
段庆伟
（本溪市信息港管理中心，辽宁本溪１１７０００）
摘要ｚ文章对综合布线的６类、７类标准进行了介绍，对综合布线设计及施工的经验进行了归纳总结。
关键词：布线系统；布线种类；布线设计；布线：ｉ￣－ｒ
中图分类号：ＴＮ ７１１ 文献标识码：Ａ
随着全球网络的飞速发展和快速通信的需求，对网络速
率的要求日益提高，作为网络的通信平台——综合布线系统
的带宽也在不断增加。综合布线系统现在已经由５类发展
为超５类，目前６类、７类也正逐渐为用户的首选产品。
随着政府信息化建设发展的需要，作为信息化建设的硬
件平台，网络综合布线的需求也越来越大。近几年，我们先 后为我市７０多个部门进行了综合布线的设计与施工，现总
结如下，供同行参考。
ｌ 网络综合布线设计与施工的原则
（１）网络综合布线的设计必须首先考虑需求，尤其是政 府网络，必须结合政府信息化建设的总体设想来进行布线设
计。 （２）网络综合布线设计应将现有的视频、音频、监控、ＴＶ
等信号的传输考虑进去。由于现在技术还没能将这些信号
源统一的在一条物理线路中进行传输，因此我们在设计中就 必须为这些信号线提供通道，同时也要考虑这些信息源对网
络信息传输的影响。
（３）网络综合布线设计中关于涉密部分的设计应取得政
府保密部门的认可，在设计过程中应充分考虑计算机系统的 保密问题。
（４）布线种类的选择。如超５类网络、６类网络甚至７ 类网络，在选定网络种类的同时还要考虑网络的接人及各部
门局域网间的联接，将今后发展可能用到的光纤通道给予预 留。
（５）施工问题。布置线缆时要遵循一定的规律，不仅仅 包括结构化布线所要遵循的相关规范和标准，还有许多在工
综合布线系统施工方案
一、材料设备要求
(一)主要设备要求（配线架、理线器、机柜、通讯模块等）：
1工程所用设备型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料与设计不符者不得在工程中使用。
2经检验的设备应做好记录，对不合格的器件应单独存放，以备核查与处理。
3工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。
4备品、备件及各类资料应齐全。
5各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。
6预埋金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整，不得变形、损坏。
7管材采用钢管、硬质聚氯乙烯管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。
8管道采用水泥管路时，应按通信管道工程施工及验收中相关规定进行检验。
9各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、毛刺、断裂或破损。
10设备的表面处理和镀层应均匀、完整，表面光洁，无脱落、气泡等缺陷。
(二)缆线的要求：
1工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。
2电缆所附标志、标签内容应齐全、清晰。
3电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的技术指标。
4电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出loom长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。
5光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。
6综合布线系统工程采用光缆时，应检查光缆合格证及检验测试数据，在必要时，可测试光纤衰减和光纤长度时，测时要求如下：
(1）衰减测试：宜采用光纤测试仪进行测试。测试结果如超出标准或与出厂测试数值相差太大，应用光功率计测试，并加以比较，断定是测试误差还是光纤本身衰减过大。
(2）长度测试：要求对每根光纤进行测试，测试结果应一致，如果在同一盘光纤中，光纤长度差异较大，则应从另一端进行测试或做通光检查以判定是否有断纤现象存在。

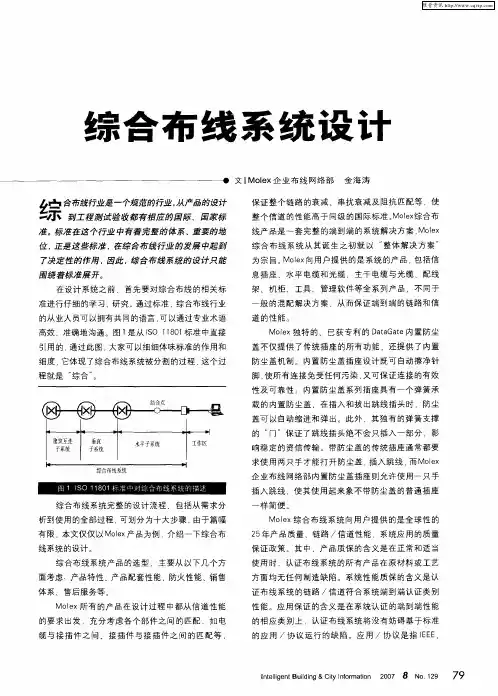

综合布线系统设计
厶ｌ 合布线行业是一个规范的行业．从产品的设计
到Ｉ程测试验收都有相应的国际．国家标
准。标准在这个行业中有着完整的体系．重要的地
位．正是这些标准．在综合布线行业的发展中起至ｎ
７决定性的作用．因此．综合布线系统的设计只能
围绕着标准展开。
在设计系统之前，首先要对综合布线的相关标
准进行仔细的学习、研究。通过标准 综合布线行业
的从业人员可以拥有共同的语言 可以通过专业术语
高效、准确地沟通。图１是从ＩＳＯ １ １ ８０１标准中直接
引用的 通过此图 大家可以细细体味标准的作用和
细度 它体现了综合布线系统被分割的过程 这个过
程就是 综合“。
综合布线系统
综合布线系统完整的设计流程 包括从需求分
析到使用的全部过程 可划分为十大步骤，由于篇幅
有限，本文仅仅以Ｍｏｌｅｘ产品为例 介绍一下综合布
线系统的设计。
综合布线系统产品的选型 主要从以下几个方
面考虑：产品特性、产品配套性能、防火性能、销售
体系、售后服务等。
Ｍｏｌｅｘ所有的产品在设计过程中都从信道性能
的要求出发 充分考虑各个部件之间的匹配，如电
缆与接插件之间、接插件与接插件之间的匹配等 文Ｉ Ｍｏｌｅｘ企业布线网络部 金海涛
保证整个链路的衰减、串扰衰减及阻抗匹配等 使
整个信道的性能高于同级的国际标准。Ｍｏｌｅｘ综合布
线产品是～套完整的端到端的系统解决方案 Ｍｏｌｅｘ
综合布线系统从其诞生之初就以 整体解决方案
为宗旨。Ｍｏｌｅｘ向用户提供的是系统的产品 包括信
息插座、水平电缆和光缆、主干电缆与光缆、配线
架、机柜、工具 管理软件等全系列产品，不同于
一般的混配解决方案 从而保证端到端的链路和信
道的性能。
Ｍｏｌｅｘ独特的、已获专利的ＤａｔａＧａｔｅ内置防尘
盖不仅提供了传统插座的所有功能，还提供了内置
防尘盖机制。内置防尘盖插座设计既可自动擦净针
脚 使所有连接免受任何污染 又可保证连接的有效
综合布线系统（PDS）
1.施工工艺流程
2.综合布线系统施工工艺及措施
1）电缆作弯
A.电缆作弯的方法：
◆用两手握住电缆侧面，从电缆的起弯点开始，缓缓地顺次将电缆弯作好。一般先弯小一些，然后将电缆的两端直线部分向外反弯一不合格 割接准备工作 设备安装
系统测试
交验
初验测试
移交
割接
最终验收证明 试运行验收测试 不合格
合格 下，以防电缆在绑好后变形。
◆成堆电缆作弯，应采用电缆枕头（木模），这样既保证质量，也便于施工。
◆电缆弯好后，可用废芯线将电缆临时绑好；但不可用裸铜线捆绑，以免勒伤电缆外皮。
◆作弯时，应尽可能一次弯作好。要避免一再修改而致使电缆芯线绝缘受损，而且一再修改民更不易达到作弯的要求。
◆作弯时，应多次从上下左右前后各个侧面观察作弯质量，及时纠正不当之处。尤其在绑最初几根电缆时，因电缆较少，容易变形，更应注意。
B.机架电缆作弯的作法：
◆机架电缆下线，最好在一处下线。电缆较多时，可考虑两处下线。
◆已绑好的电缆，需将线把与作成端的端子板对齐，用废芯线将电缆捆在电缆支铁上。
◆先弯好最里面的一条电缆（即离机架最近的一条电缆），并把它绑在列走道横铁上，再依次作弯其他电缆。机架电缆下弯的弧度应一致，作弯时可利用作弯模板比量。
C.大走道上下电缆弯的作法：
◆电缆在直走道上绑至距作弯的1～2根横铁时，须先将电缆弯作好后再继续绑下去，不应将电缆绑到起弯点时才开始作弯。
◆先按规定位置作好第一条电缆弯，并以此为准作其他各条电缆弯。
◆靠近电缆弯的1～2根横铁，应绑得稍紧一些。在每层转变处不宜压得过紧，以免电缆弯将被压拓下来，致使电缆弯不成型。
D.捆绑电缆注意事项：
◆捆绑电缆前应检查核对每根电缆的起始部位、路由和站电缆截面图的位置是否符合设计，而且设计预留的空位不得遗漏。
◆捆绑电缆可根据不同情况采用单根捆绑法或成组捆绑法。
◆电缆一般应在一组放完后一次捆绑；电缆条数较多时，可分几次捆绑，每次不超过20～25条，布放好一部份即可捆绑一部份。如电缆堆需凑齐一组方能捆绑时，应将电缆用临时扎线捆扎成形。
