综合布线系统设计方案
综合布线系统是一种正式、结构化、系统上的方法，能将各种类型的数据信号进行传输。它在数据中心、企业和组织网络、学校和公共建筑等场所被广泛使用。从城市规划、建筑设计到系统实施和维护，综合布线系统要求设计方案的全面性、灵活性、可扩展性和可靠性。
一、需求分析
综合布线系统的设计需要考虑各种类型、速率、传输距离、安全性和可管理性等要求。在需求分析阶段，需要客户提供各种信息，例如：预算、建筑布局、规模等基础数据，也需要确定系统的实际需求。为了确保系统的顺利运行和满足需求，确定如下设计要求：
1.系统适合场所：这个是最基本的一块，综合布线系统需要满足其适应场所的要求。例如：建筑类型、使用意图、场所大小等。
2.可观测性：要求制定计划、列出检查点和实现文档。系统的每个组件都应该能够轻松标识和检测，以便于更好的管理和故障排除
3. 技术需求：这意味着该系统应包含多种类型的线缆。例如：传统的电缆、光缆、纤维等可以在同一个系统中使用和管理。
4. 同步性：为维持一个高度同步的系统，要在网络上定义数据的传输速率，以便让数据和应用程序能够同步运行。
二、设计方案 1. 建筑结构设计方案
首先，基于建筑的结构和功能，对Access和Trunk路由进行细化规划。在建筑物内，需要安排Horizontal和Backbone网络分布，同时个人工作站也需要覆盖到区域内。
2. 线路类型的选择
如上所述，综合布线系统包含多种类型的线缆，包括电缆和光缆。 在选择线缆类型之前需要了解一下建筑的使用情况。对于人员流量特别大的区域，需要使用标准Cat6a电缆来保证网络的顺畅。在难以访问的区域，为了便于管理，可以选择单模和多模光缆。
3. 安全性
对于综合布线系统，安全性永远都是至关重要的。在布线系统中，防火墙和安全措施应该要深入到每一个角落，杜绝安全漏洞，为用户提供安全和稳定的网络环境。
4. 高可及性

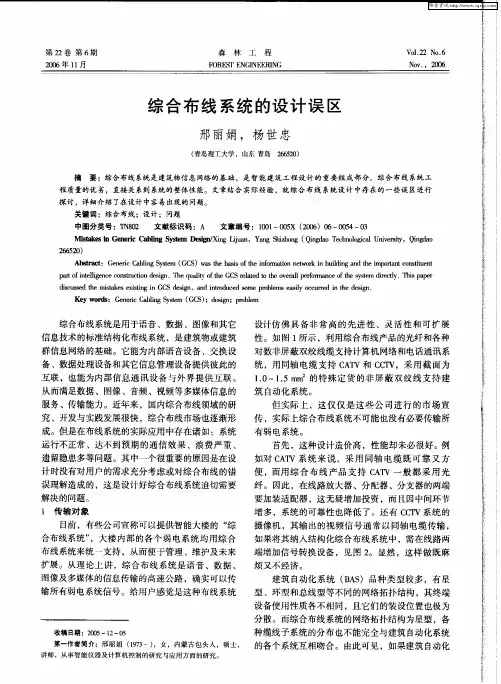

邢丽娟，杨世忠 （青岛理工大学，山东青岛２６６５２０） 摘要：综合布线系统是建筑物信息网络的基础，是智能建筑工程设计的重要组成部分。综合布线系统工 程质量的优劣，直接关系到系统的整体性能。文章结合实际经验，就综合布线系统设计中存在的一些误区进行 探讨，详细介绍了在设计中容易出现的问题。 关键词：综合布线；设计；问题 中图分类号：ＴＮ８０２ 文献标识码：Ａ 文章编号：１００１—００５Ｘ（２００６）０６—００５４—０３ Ｍ ｅｓ ｉｎ Ｇｅｎｅｒｉｃ Ｃａｂｌｉｎｇ Ｓｙｓｔｅｍ Ｉ￣Ｘｉｎｇ Ｌｉｊｕ￣ｎ，Ｙａｎｇ Ｓｈｉｚｈｏｎｇ（Ｑｉｎｇｄａｏ Ｔｅｃｈｎｏｌｏｇｉｃａｌ Ｕｎｉｖｅｒｓｉｔｙ，Ｑｉｎｇ￣ｏ ２６６５２０） Ａｂｓｔｒａｃｔ：Ｇｅｎｅｔｉｃ Ｃａｂｌｉｎｇ Ｓｙｓｔｅｍ（ＧＣＳ）ｗａｓ ｔｈｅ ｂａｓｉｓ ｏｆ ｔｈｅ ｉｎｆｏｒｍａｔｉｏｎ ｎｅｔｗｏｒｋ ｉｎ ｂｕｉｌｄｉｎｇ ａｎｄ ｔｈｅ ｉｍｐｏｒｔａｎｔ ｃｏｎｓｔｉｔｕｅｎｔ ｐａｒｔ ｏｆ ｉｎｔｅｎｉｇｅｎｃｅ ｃｏｎｓｔｒｕｃｄｏｎ ｄｅｓｉｇｎ．Ｔｈｅ ｑｕａｌｉ￣ｏｆ ｔｈｅ ＧＣＳ ｍｉｍｅｄ ｔｏ ｔｈｅ ｏｖｅｒａｌｌ ｐｅｒｆｏｒｍａｎｃｅ ｏｆ ｔｈｅ ｓｙｓｔｅｍ ｄｉｒｅｃｔｌｙ．Ｔｈｉｓ ｐａｐｅｒ ｄｉｓｃｕｓｓｅｄ ｔｈｅ ｍｉｓｔａｋｅｓ ｅｘｉｓｔｉｎｇ ｉｎ ＧＣＳ ｄｅｓｉｇｎ，ａｎｄ ｉｎｔｒｏｄｕｃｅｄ ｓｏｍｅ ｐｒｏｂｌｅｍｓ ｅａｓｉｌｙ ｏｃｃｕｒｒｅｄ ｉｎ ｔｈｅ ｄｅｓｉｇｎ． Ｋｅｙｗｏｒｄｓ：Ｇｅｎｅｔｉｃ Ｃａｂｌｉｎｇ Ｓｙｓｔｅｍ（ＧＣＳ）；ｄｅｓｉｇｎ；ｐｒｏｂｌｅｍ 综合布线系统是用于语音、数据、图像和其它 信息技术的标准结构化布线系统，是建筑物或建筑 群信息网络的基础。它能为内部语音设备、交换设 备、数据处理设备和其它信息管理设备提供彼此的 互联，也能为内部信息通讯设备与外界提供互联。 从而满足数据、图像、音频、视频等多媒体信息的 服务、传输能力。近年来，国内综合布线领域的研 究、开发与实践发展很快，综合布线市场也逐渐形 成。但是在布线系统的实际应用中存在诸如：系统 运行不正常、达不到预期的通信效果、浪费严重、 遗留隐患多等问题。其中一个很重要的原因是在设 计时没有对用户的需求充分考虑或对综合布线的错 误理解造成的，这是设计好综合布线系统迫切需要 解决的问题。 １传输对象 目前，有些公司宣称可以提供智能大楼的“综 合布线系统”，大楼内部的各个弱电系统均用综合 布线系统来统一支持，从而便于管理、维护及未来 扩展。从理论上讲，综合布线系统是语音、数据、 图像及多媒体的信息传输的高速公路，确实可以传 输所有弱电系统信号。给用户感觉是这种布线系统
