桥梁钢结构施工方案

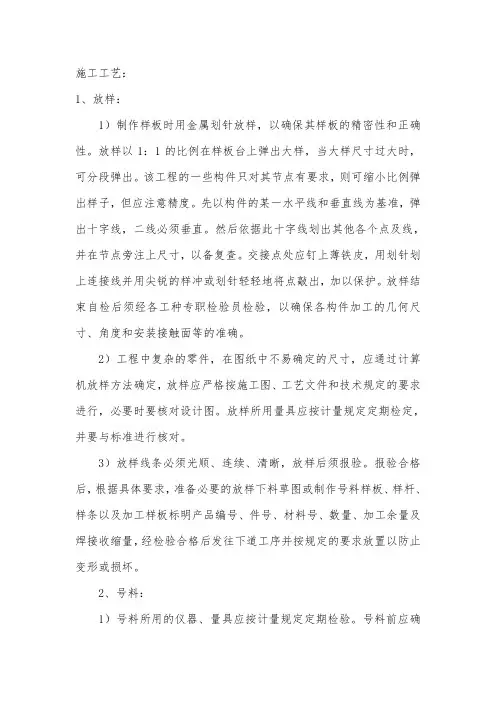

施工工艺：

1、放样：

1）制作样板时用金属划针放样，以确保其样板的精密性和正确性。放样以1：1的比例在样板台上弹出大样，当大样尺寸过大时，可分段弹出。该工程的一些构件只对其节点有要求，则可缩小比例弹出样子，但应注意精度。先以构件的某一水平线和垂直线为基准，弹出十字线，二线必须垂直。然后依据此十字线划出其他各个点及线，并在节点旁注上尺寸，以备复查。交接点处应钉上薄铁皮，用划针划上连接线并用尖锐的样冲或划针轻轻地将点敲出，加以保护。放样结束自检后须经各工种专职检验员检验，以确保各构件加工的几何尺寸、角度和安装接触面等的准确。

2）工程中复杂的零件，在图纸中不易确定的尺寸，应通过计算机放样方法确定，放样应严格按施工图、工艺文件和技术规定的要求进行，必要时要核对设计图。放样所用量具应按计量规定定期检定，并要与标准进行核对。

3）放样线条必须光顺、连续、清晰，放样后须报验。报验合格后，根据具体要求，准备必要的放样下料草图或制作号料样板、样杆、样条以及加工样板标明产品编号、件号、材料号、数量、加工余量及焊接收缩量，经检验合格后发往下道工序并按规定的要求放臵以防止变形或损坏。

2、号料：

1）号料所用的仪器、量具应按计量规定定期检验。号料前应确定材料已经验收合格并核对牌号、规格、炉批号及材料表面质量，号料所用钢材应平直并垫放平整，不应有影响号料及切割质量的锈迹油污等，否则需矫正、清理。

2）号料操作者应经过相关的理论及实践培训，具有必须的号料知识。号料应该核对下料图纸与样板，若与工艺文件不符，则应及时反馈给工艺人员或技术主管待修改正确后才能号料。

3）号料场地应平整、清洁、光线明亮，物料堆放整齐，安全通道畅顺。切割采用专用机械切割机进行，须考虑切割余量、切割时零件之间留切口量2㎜，钢料毛边不应在号料范围内。

4）尽可能采用套料法号料以提高钢材利用率。凡对称零件一律对称号料。号料划线的线条应清晰、连续、其宽度符合技术标准。

钢结构桥梁制作及安装施工方案

一、工程概述

本项目是一座钢结构桥梁的制作及安装工程，桥梁采用钢结构材料进行制作和组装，用于连接两个公路或河流之间的交通通道。本方案将介绍桥梁制作和安装的步骤、工艺和所需的设备。

二、施工准备

1.项目组织：成立项目组织，明确项目组成员的职责和权限；

2.材料准备：采购所需钢材和配件，并进行质量检查；

3.设备配置：配备各类钢结构制作和安装所需的设备；

4.施工现场：搭建施工临时设施，包括办公室、工棚、临时工作平台等；

5.安全防护：制定安全生产计划和措施，确保施工期间的安全。

三、桥梁制作

1.制作工艺：根据设计图纸和施工方案，制定钢结构桥梁的制作工艺，并按照相关的制造标准进行制作；

2.材料预处理：对钢材进行切割、切削、焊接等预处理，确保材料的尺寸和质量满足要求；

3.组装调试：将预处理的钢材进行组装，并进行调试和校正，确保桥梁的尺寸和形状满足设计要求；

4.焊接工艺：采用焊接工艺将钢材进行焊接，保证焊缝的质量和强度； 5.钢结构防腐：对焊接完成的钢结构进行防腐处理，以延长使用寿命。

四、桥梁安装

1.安装准备：根据设计图纸和施工方案，确定桥梁吊装位置和起重设备的选型，并进行安装准备；

2.基础施工：进行桥梁基础的施工，包括地基处理、桩基施工等；

3.桥台设置：根据设计要求，在基础上设置桥台，确保桥台的稳固和均匀；

4.吊装安装：使用起重机械将制作完成的桥梁整体吊装到桥台上，并进行垂直、水平调整，确保安装的准确性；

5.连接固定：对桥梁与桥台进行连接固定，采用螺栓、焊接等方式，确保桥梁的稳定性；

6.桥面铺装：将预制的桥面铺装到桥梁上，确保桥面的平整和耐久性；

7.安全防护：设置桥梁的安全护栏和标志牌，确保行车安全。

五、质量控制

1.设计复核：对设计图纸进行复核，确保设计的合理性和安全性；

2.施工记录：对每个施工环节进行记录，包括材料领用、工艺操作等，以备后期参考；

第1篇

本项目位于我国某城市，工程名称为某钢结构更换工程。工程内容包括钢结构更换、防腐处理、防火处理等。工程总投资约XXX万元，工期为XXX天。

二、施工方案

1. 施工准备

（1）组织准备：成立项目施工组织机构，明确项目经理、技术负责人、施工负责人等岗位职责，确保施工组织有序进行。

（2）技术准备：编制施工方案，对施工工艺、施工技术、施工质量等进行详细规定，确保施工质量符合要求。

（3）材料准备：根据工程需求，采购钢结构、防腐材料、防火材料等，确保材料质量符合国家标准。

（4）设备准备：根据施工需要，配置施工设备，如吊车、切割机、焊接机等，确保设备性能良好。

（5）人员准备：组织施工队伍，对施工人员进行技术培训和安全教育，提高施工人员的综合素质。

2. 施工工艺

（1）拆除原有钢结构：采用切割机、风镐等工具，将原有钢结构进行切割、拆除，确保拆除过程安全、顺利。

（2）防腐处理：对拆除后的钢结构进行防腐处理，采用喷砂、喷漆等工艺，确保防腐效果。

（3）防火处理：对钢结构进行防火处理，采用防火涂料、防火板等材料，提高钢结构防火性能。

（4）安装新钢结构：根据设计图纸，安装新钢结构，确保安装位置准确、牢固。

（5）焊接施工：采用电弧焊、气体保护焊等焊接工艺，对钢结构进行焊接，确保焊接质量。

（6）涂装施工：对焊接后的钢结构进行涂装施工，采用喷漆、刷漆等工艺，确保涂装效果。 3. 施工质量控制

（1）原材料质量控制：对采购的原材料进行检验，确保材料质量符合国家标准。

（2）施工过程质量控制：严格按照施工方案进行施工，确保施工过程符合质量要求。

（3）焊接质量控制：对焊接过程进行严格控制，确保焊接质量。

（4）涂装质量控制：对涂装过程进行严格控制，确保涂装效果。

4. 施工安全措施

（1）现场安全管理：建立健全施工现场安全管理制度，明确安全责任，加强安全检查。

（2）施工人员安全培训：对施工人员进行安全教育培训，提高安全意识。

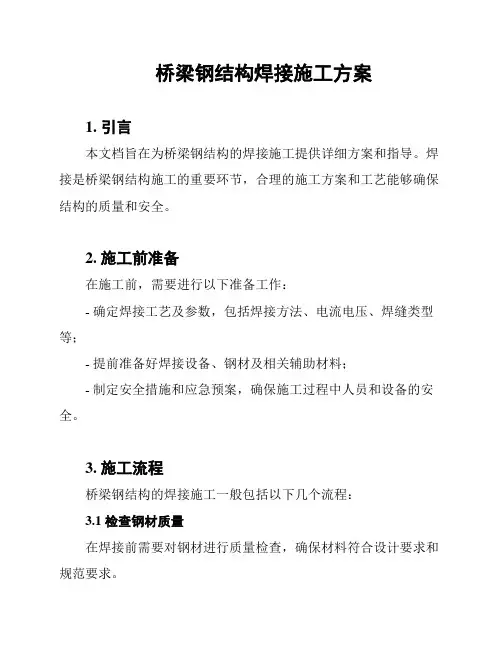

桥梁钢结构焊接施工方案

1. 引言

本文档旨在为桥梁钢结构的焊接施工提供详细方案和指导。焊接是桥梁钢结构施工的重要环节，合理的施工方案和工艺能够确保结构的质量和安全。

2. 施工前准备

在施工前，需要进行以下准备工作：

- 确定焊接工艺及参数，包括焊接方法、电流电压、焊缝类型等；

- 提前准备好焊接设备、钢材及相关辅助材料；

- 制定安全措施和应急预案，确保施工过程中人员和设备的安全。

3. 施工流程

桥梁钢结构的焊接施工一般包括以下几个流程：

3.1 检查钢材质量

在焊接前需要对钢材进行质量检查，确保材料符合设计要求和规范要求。 3.2 钢材准备

将钢材按照设计要求进行切割、磨除锈、对准等准备工作。

3.3 焊缝布置

根据设计要求，确定焊接接头的位置和布置形式，绘制施工图纸。

3.4 焊接准备

清理焊缝和焊接区域的杂质、油污等，并进行预热处理。

3.5 焊接施工

根据焊接工艺和参数，进行钢材的预焊、填充焊和盖面焊等工序。

3.6 焊后处理

焊接完成后，进行焊缝的整理、除渣、打磨等处理工作。

4. 质量控制

为确保焊接的质量，需要进行质量控制措施：

- 断面检查：检查焊缝的截面形状、宽度、密度等指标；

- 焊缝质量检验：进行焊缝的可视、尺寸、力学性能等检验；

- 焊接评定标准：参照相关规范和标准进行质量评定。

5. 安全措施 在施工过程中，需注意以下安全事项：

- 焊接作业区域必须设置明显的警示标志，限定非作业人员进入；

- 使用焊接设备时，必须佩戴防护眼镜、焊接手套等个人防护装备；

- 严禁在易燃和有爆炸危险的场所进行焊接作业；

- 保证现场通风良好，避免有害气体积聚。

6. 应急预案

制定合理的应急预案，包括消防设施、紧急救援措施和避险逃生路线等，以应对突发情况。

7. 总结

本文档详细介绍了桥梁钢结构焊接施工的方案和指导，施工方案的合理性和施工工艺的规范性对于确保桥梁结构的质量和安全具有重要意义。在施工过程中，需要严格按照相关规范和标准进行操作，并加强安全管理，确保施工顺利进行。
