液塑限联合测定试验报告

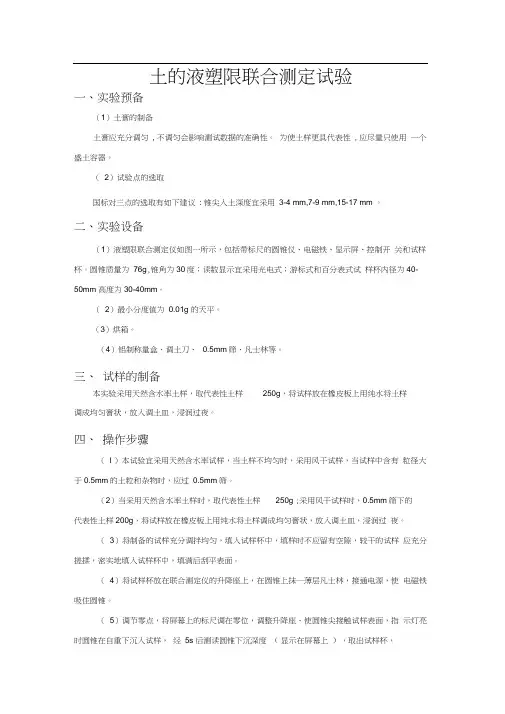

土的液塑限联合测定试验

一、实验预备

（1）土膏的制备

土膏应充分调匀 , 不调匀会影响测试数据的准确性。 为使土样更具代表性 , 应尽量只使用 一个盛土容器。

（ 2）试验点的选取

国标对三点的选取有如下建议 : 锥尖入土深度宜采用 3-4 mm,7-9 mm,15-17 mm 。

二、实验设备

（1）液塑限联合测定仪如图一所示，包括带标尺的圆锥仪、电磁铁、显示屏、控制开 关和试样杯。圆锥质量为 76g,锥角为30度；读数显示宜采用光电式；游标式和百分表式试 样杯内径为40-50mm 高度为30-40mm。

（ 2）最小分度值为 0.01g 的天平。

（3）烘箱。

（4）铝制称量盒、调土刀、 0.5mm筛、凡士林等。

三、 试样的制备

本实验采用天然含水率土样，取代表性土样 250g，将试样放在橡皮板上用纯水将土样

调成均匀膏状，放入调土皿，浸润过夜。

四、 操作步骤

（ l ）本试验宜采用天然含水率试样，当土样不均匀时，采用风干试样，当试样中含有 粒径大于0.5mm的土粒和杂物时，应过 0.5mm筛。

（2）当采用天然含水率土样时，取代表性土样 250g ;采用风干试样时，0.5mm筛下的

代表性土样200g，将试样放在橡皮板上用纯水将土样调成均匀膏状，放入调土皿，浸润过 夜。

（ 3）将制备的试样充分调拌均匀，填入试样杯中，填样时不应留有空隙，较干的试样 应充分搓揉，密实地填入试样杯中，填满后刮平表面。

（ 4）将试样杯放在联合测定仪的升降座上，在圆锥上抹一薄层凡士林，接通电源，使 电磁铁吸住圆锥。

（ 5）调节零点，将屏幕上的标尺调在零位，调整升降座、使圆锥尖接触试样表面，指 示灯亮时圆锥在自重下沉入试样， 经 5s 后测读圆锥下沉深度 （ 显示在屏幕上 ），取出试样杯，

式中： Ip 塑性指数，精确至;

液限(%；

(6)将全部试样再加水或吹干并调匀，重复本条( 3)至(5)款的步骤分别测定第二

土的固结实验报告

一、实验目的

本次实验的目的是通过模拟土体固结过程，了解土体固结规律及其影响因素，并掌握土体固结试验的操作方法和数据处理技巧。

二、实验原理

土体固结是指土体在受到外部荷载或自身重力作用下，由于孔隙水压力降低而导致孔隙水排出，从而引起土颗粒之间的相对移动和密实度增加的过程。常见的影响因素有荷载大小、荷载时间、土体类型等。

本次实验采用静载法进行，即通过施加一定大小的荷载，在规定时间内记录不同深度处孔隙水压力变化，从而得到土体固结曲线。根据试验数据可以计算出不同深度处的有效应力和孔隙比等参数。

三、实验步骤

1. 准备工作：清洗试件及仪器设备。

2. 安装试件：将试件放置于试验机上，并调整好仪器参数。

3. 施加荷载：按照预定荷载大小施加荷载，并记录不同时间点下各深度处孔隙水压力值。

4. 记录数据：根据试验要求记录孔隙水压力变化曲线及荷载大小、时间等参数。 5. 数据处理：根据试验数据计算出有效应力和孔隙比等参数，并绘制土体固结曲线。

四、实验结果及分析

根据本次实验得到的数据，我们可以得到不同深度处的孔隙水压力变化曲线，进而计算出有效应力和孔隙比等参数。通过绘制土体固结曲线，可以看出土体固结过程中孔隙比逐渐减小，有效应力逐渐增加的趋势。

此外，影响土体固结的因素还包括荷载大小、荷载时间、土体类型等。在实验过程中，我们可以通过改变这些因素来观察其对土体固结规律的影响。

五、实验注意事项

1. 实验前要仔细检查试件及仪器设备是否完好。

2. 在施加荷载时要注意保持稳定，避免过大或过小。

3. 记录数据时要认真记录各项参数，并注意单位转换。

4. 在数据处理时要仔细检查计算公式及运算过程是否正确。

5. 实验后要及时清洗试件及仪器设备，并做好记录和归档工作。

六、实验结论

通过本次实验，我们了解了土体固结规律及其影响因素，并掌握了土体固结试验的操作方法和数据处理技巧。在实际工程中，我们可以根据土体类型及荷载情况等因素进行合理设计，从而保证工程的安全性和稳定性。

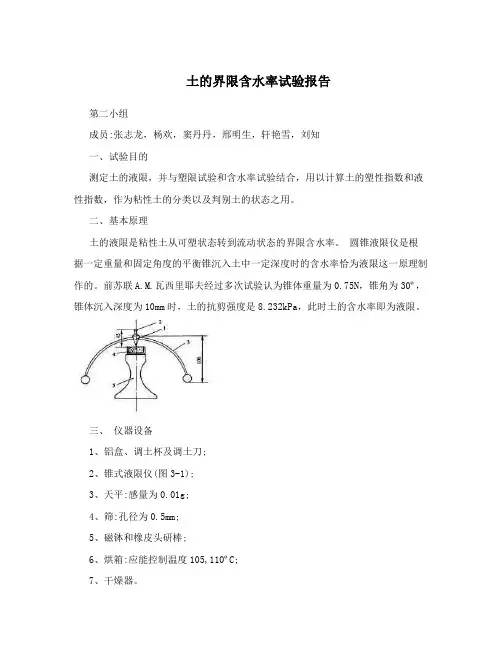

土的界限含水率试验报告

第二小组

成员:张志龙，杨欢，窦丹丹，邢明生，轩艳雪，刘知

一、试验目的

测定土的液限，并与塑限试验和含水率试验结合，用以计算土的塑性指数和液性指数，作为粘性土的分类以及判别土的状态之用。

二、基本原理

土的液限是粘性土从可塑状态转到流动状态的界限含水率。 圆锥液限仪是根据一定重量和固定角度的平衡锥沉入土中一定深度时的含水率恰为液限这一原理制作的。前苏联A.M.瓦西里耶夫经过多次试验认为锥体重量为0.75N，锥角为30º，锥体沉入深度为10mm时，土的抗剪强度是8.232kPa，此时土的含水率即为液限。

三、 仪器设备

1、铝盒、调土杯及调土刀;

2、锥式液限仪(图3-1);

3、天平:感量为0.01g;

4、筛:孔径为0.5mm;

5、磁钵和橡皮头研棒;

6、烘箱:应能控制温度105,110ºC;

7、干燥器。 图3-1 锥式液限仪

1-锥身;2-手柄;3-平衡装置;4-试杯; 5-底座

四、 操作步骤

1、制备土样

取天然含水率的土样约50g，捏碎过筛;若天然土样己风干，则取样80g研碎，并过0.5mm筛;加纯水调成糊状，盖上湿布或置保湿器内12h以上，使水分均匀分布。

2、装土样于调土杯中

将备好的土样再仔细拌匀一次，然后分层装入试杯中;用手掌轻拍试杯，使杯中空气逸出;待土样填满后，用调土刀抹平土面，使土面与杯缘齐平。

3、放锥

(1) 在平衡锥尖部分涂上一薄层凡士林，以拇指和食指执锥柄，使锥尖与试样面接触，并保持锥体垂直，轻轻松开手指，使锥体在其自重作用下沉入土中;注意放锥时要平稳，避免产生冲击力。

(2) 放锥15s后，观察锥体入土中的深度，以土样表面与锥接触处为准;若恰为10mm(锥上有刻度标志), 则认为这时的含水率就为液限。若锥体入土深度大于或小于10mm时，表示试样含水率大于或小于液限，此时，应挖去沾有凡士林的土，取出全部试样放在调土杯中，

3

1

2

4

5

图4-1锥式液限仪（单位：mm）

1-锥身；2-手柄；3-平衡装置；4-试杯；5-底座

实验三 液限和塑限试验

实验人： 学号：

一、概述

粘性土的状态随着含水率的变化而变化，当含水率不同时，粘性土可分别处于固态、半固态、可塑状态及流动状态，粘性土从一种状态转到另一种状态的分界含水率称为界限含水率。土从流动状态转到可塑状态的界限含水率称为液限Lw；土从可塑状态转到半固体状态的界限含水率称为塑限pw；土由半固体状态不断蒸发水分，则体积逐渐缩小，直到体积不再缩小时的界限含水率称为缩限sw。

土的塑性指数pI是指液限与塑限的差值，由于塑性指数在一定程度上综合反映了影响粘性土特征的各种重要因素，因此，粘性土常按塑性指数进行分类。

界限含水率试验要求土的颗粒粒径小于0.5mm，且有机质含量不超过5%，且宜采用天然含水率试样，但也可采用风干试样，当试样含有粒径大于0.5mm的土粒或杂质时，应过0.5mm的筛。

二、液限试验

液限是区分粘性土可塑状态和流动状态的界限含水率，测定土的液限主要有圆锥仪法、碟式仪法等试验方法，也可采用液塑限联合测定法测定土的液限。这里介绍圆锥仪液限试验。

圆锥仪液限试验

圆锥仪液限试验就是将质量为76g圆锥仪轻放在试样的表面，使其在自重作用下沉入土中，若圆锥体经过5s恰好沉入土中10mm深度，此时试样的含水率就是液限。

1、仪器设备

（1）圆锥液限仪（图4-1），主要有三个部分：①质量为76g且带有平衡装置的圆锥，锤角30°，高25mm，距锥尖10mm处有环状刻度；②用金属材料或有机玻璃制成的试样杯，直径不小于40mm，高度不小于20mm；③硬木或金属制成的平稳底座；

（2）称量200g、最小分度值0.01g的天平；

（3）烘箱、干燥器；

（4）铝制称量盒、调土刀、小刀、毛玻璃板、滴管、吹风机、孔径为0.5mm标准筛、研体等设备。

2、操作步骤
