FANUC数控系统参数

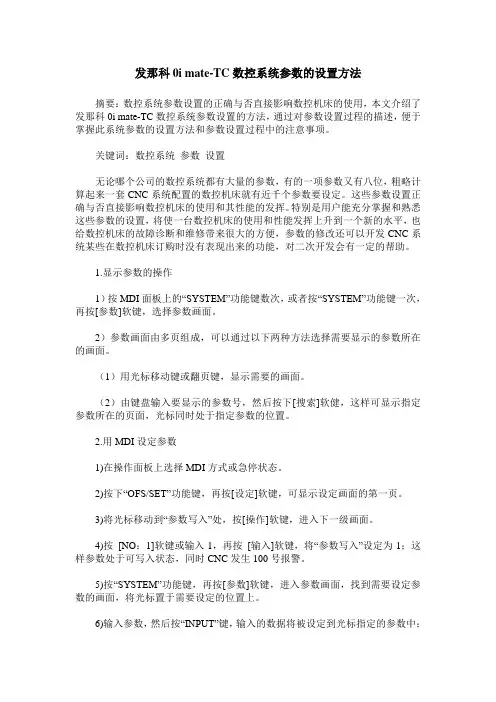

发那科0i mate-TC数控系统参数的设置方法

摘要：数控系统参数设置的正确与否直接影响数控机床的使用，本文介绍了发那科0i mate-TC数控系统参数设置的方法，通过对参数设置过程的描述，便于掌握此系统参数的设置方法和参数设置过程中的注意事项。

关键词：数控系统 参数 设置

无论哪个公司的数控系统都有大量的参数，有的一项参数又有八位，粗略计算起来一套CNC系统配置的数控机床就有近千个参数要设定。这些参数设置正确与否直接影响数控机床的使用和其性能的发挥。特别是用户能充分掌握和熟悉这些参数的设置，将使一台数控机床的使用和性能发挥上升到一个新的水平，也给数控机床的故障诊断和维修带来很大的方便，参数的修改还可以开发CNC系统某些在数控机床订购时没有表现出来的功能，对二次开发会有一定的帮助。

1.显示参数的操作

1）按MDI面板上的“SYSTEM”功能键数次，或者按“SYSTEM”功能键一次，再按[参数]软键，选择参数画面。

2）参数画面由多页组成，可以通过以下两种方法选择需要显示的参数所在的画面。

（1）用光标移动键或翻页键，显示需要的画面。

（2）由键盘输入要显示的参数号，然后按下[搜索]软健，这样可显示指定参数所在的页面，光标同时处于指定参数的位置。

2.用MDI设定参数

1)在操作面板上选择MDI方式或急停状态。

2)按下“OFS/SET”功能键，再按[设定]软键，可显示设定画面的第一页。

3)将光标移动到“参数写入”处，按[操作]软键，进入下一级画面。

4)按 [NO：1]软键或输入1，再按 [输入]软键，将“参数写入”设定为1；这样参数处于可写入状态，同时CNC发生100号报警。

5)按“SYSTEM”功能键，再按[参数]软键，进入参数画面，找到需要设定参数的画面，将光标置于需要设定的位置上。

6)输入参数，然后按“INPUT”键，输入的数据将被设定到光标指定的参数中；

7)参数设定完毕，需要将“参数写入”设置为0，即禁止参数设定，防止参数被无意更改。

FANUC数控系统参数设定

FANUC数控系统是市场上非常常见的一种数控系统，其具有广泛的应用领域和强大的功能。在使用FANUC数控系统时，我们可以根据需要对其参数进行设定和调整，以满足不同加工需求。下面是关于FANUC数控系统参数设定的详细说明。

1.通用参数设定

FANUC数控系统的通用参数设定包括一些与机床性能和操作方式相关的参数。通过调整这些参数，可以适应不同机床的需求。例如，手轮倍率参数可以调整手轮转动对机床的影响程度，传动比参数可以调整伺服电机运动的速度和精度。通用参数设定一般由设备厂家根据机床具体情况进行调整。

2.插补参数设定

FANUC数控系统的插补参数设定是用来控制数控系统的插补运算和插补算法的参数。这些参数可以调整机床对复杂轮廓的处理能力和精度。插补参数设定包括加速度和减速度参数、滤波参数、线性插补误差补偿参数等。通过调整这些参数，可以提高机床的加工精度和效率。

3.工具补偿参数设定

FANUC数控系统的工具补偿参数设定是用来控制工具半径补偿和工具长度补偿的参数。工具补偿参数设定包括刀具半径、工具长度、刀具补偿向量方向等参数。通过调整这些参数，可以实现对不同工具的补偿，提高加工精度。

4.程序保护参数设定 5.通讯参数设定

总之，FANUC数控系统的参数设定可以根据实际加工需求进行灵活的调整和配置，使数控系统更加适应不同的加工任务。通过合理的参数设定，可以提高机床的加工精度和效率，保证加工质量。同时，设定好的参数也可以提高操作的安全性，保护程序的机密性。

第 1 页 共 2 页 fanuc g30参数

【最新版】

目录

1.FANUC G30 简介

2.FANUC G30 参数说明

3.FANUC G30 参数应用实例

正文

【FANUC G30 简介】

FANUC G30 是 FANUC 数控系统的一种指令，用于控制机床的返回参考点操作。参考点是机床上的一个固定点，通常在机床的初始位置，用于确定机床坐标系的原点。执行 G30 指令后，机床会自动回到参考点，无论当前机床位于何处。

【FANUC G30 参数说明】

FANUC G30 指令包含以下参数：

- G30：指令号，表示返回参考点。

- X(U)：X 轴坐标，表示参考点在 X 轴上的位置。

- Y(V)：Y 轴坐标，表示参考点在 Y 轴上的位置。

- Z(W)：Z 轴坐标，表示参考点在 Z 轴上的位置。

参数的格式为：G30 X(U) Y(V) Z(W)，其中括号内的字母表示可选参数，当参数为 0 时，可以省略括号。

【FANUC G30 参数应用实例】

例如，假设一台机床的参考点坐标为 (10, 20, 30)，执行以下 G30 指令： 第 2 页 共 2 页 - G30 X10 Y20 Z30：表示机床回到参考点 (10, 20, 30)。

- G30 X0 Y0 Z0：表示机床回到原点 (0, 0, 0)。

- G30 X(10) Y(20) Z(30)：表示机床回到参考点 (10, 20, 30)，省略了 Y 和 Z 轴的参数，因为默认为 0。

【总结】

FANUC G30 指令是用于控制机床返回参考点的一种指令，通过设置参数 X、Y 和 Z，可以精确控制机床回到指定的参考点。

FANUC数控系统主轴参数

1. 主轴转速（Spindle Speed）

主轴转速是指主轴每分钟旋转的圈数，通常以转/分钟（rpm）为单位。FANUC数控系统通常具有高精度的主轴调速系统，可以根据加工要求调节主轴转速，以满足不同工件材料和加工方式的需求。

2. 主轴加速度（Spindle Acceleration）

主轴加速度是指主轴从静止状态加速到设定转速时所需的时间。在精密加工中，主轴加速度的快慢对加工质量、工件表面质量和主轴寿命都有重要影响。FANUC数控系统通常具有大范围的主轴加速度调节功能，可以根据不同工艺要求进行调整。

3. 主轴减速度（Spindle Deceleration）

主轴减速度是指主轴从设定转速减速到静止状态所需的时间。主轴减速度的合理设置可以保证主轴停止后位置的精度，减少工件因主轴停转而产生的负面影响。FANUC数控系统通常具有调整主轴减速度的功能，可以根据工件的要求和机床性能进行调整。

4. 主轴定位精度（Spindle Positioning Accuracy）

主轴定位精度是指主轴停止后，在指定位置能够保持的精度。在高精度加工中，主轴定位精度对工件的加工精度至关重要。FANUC数控系统通常具有高精度的主轴定位控制系统，可以保证主轴在停止后的位置精度。

5. 主轴控制方式（Spindle Control Mode） 主轴控制方式是指主轴的启停和转速控制方式。FANUC数控系统通常具有多种主轴控制方式，如手动控制、自动控制、远程控制等。不同的主轴控制方式可以满足不同的加工需求。

6. 主轴力矩（Spindle Torque）

主轴力矩是指主轴旋转时所产生的力矩。主轴力矩的大小决定了机床能够承受的加工负荷，对于大型工件的加工尤为重要。FANUC数控系统通常可以根据加工要求调整主轴力矩，以适应不同的工作情况。

7. 主轴冷却方式（Spindle Cooling Method）
