逻辑门 电路

逻辑门电路的组合逻辑和时序逻辑

逻辑门电路是计算机科学中重要的基础组成部分。它通过逻辑门的组合，实现了我们平日使用的各种逻辑功能。而这些逻辑门又可以分为两种类型：组合逻辑和时序逻辑。

组合逻辑是指逻辑门的输出仅取决于输入的当前值，与过去的输入值无关。常见的组合逻辑包括与门、或门、非门等。例如，与门的输出仅在所有输入都为高电平时为高电平，否则为低电平。

一个典型的组合逻辑电路可以是由多个逻辑门组成的电路网络。通过将不同的逻辑门进行组合，我们可以实现各种复杂的逻辑功能，如加法器、减法器、多路选择器等。

除了组合逻辑外，时序逻辑是另一种重要的逻辑门电路类型。与组合逻辑不同，时序逻辑的输出取决于输入的当前值以及过去的输入值。时序逻辑电路包括存储器、触发器、计数器等。

存储器是一种常见的时序逻辑电路，它可以存储和检索数据。例如，随机存取存储器（RAM）是一种常见的存储器类型，它可以根据地址存取数据。而只读存储器（ROM）则是一种无法修改的存储器，其中的数据是预先设置好的。

触发器是时序逻辑中的又一个关键部件。它可以储存一位二进制信息，并与外界的输入信号进行交互。根据触发器的不同类型，我们可以实现如锁存器、触发器、移位寄存器等功能。 计数器是在电子设备和计算机中常用的时序逻辑电路。它可以记录和跟踪计数值，并根据特定条件进行增加、减少和重置。计数器广泛应用于时序控制、时钟分频等场景。

逻辑门电路的组合逻辑和时序逻辑的应用非常广泛。从简单的数字电路到复杂的计算机系统，逻辑门电路都发挥着重要的作用。例如，处理器中的算术逻辑单元（ALU）就是通过逻辑门的组合实现的，它能够执行加法、减法、与、或、非等基本运算。

总结起来，逻辑门电路是计算机领域中的重要基建。通过组合逻辑和时序逻辑的使用，我们能够实现各种复杂的逻辑功能和时序控制。在今天数字化的世界中，逻辑门电路无处不在，它让计算机和其他电子设备的功能更加强大和智能化。

电路中的逻辑门电路及其应用

随着科技的不断发展，电子产品的应用越来越广泛，而其中使用最广泛的电子元件之一就是逻辑门电路。逻辑门电路是由多个电子元件组成的电路，用来处理和转换电信号。在这篇文章中，我们将探讨逻辑门电路的原理、分类以及应用。

逻辑门电路的原理是基于布尔逻辑运算。布尔逻辑是一种用来处理逻辑关系的数学模型，由英国数学家乔治·布尔发明。在电路中，逻辑门电路可以执行逻辑运算，如与门、或门、非门等。根据输入信号的不同，逻辑门电路会产生不同的输出信号。

逻辑门电路分为几种主要类型：与门、或门、非门、异或门等。与门是最简单的逻辑门之一，它只有当所有输入信号都为高电平时，输出信号才为高电平；或门是指只要有一个输入信号为高电平，输出信号即为高电平；非门则是将输入信号取反。异或门是一种比较特殊的逻辑门，只有当输入信号中有一个为高电平时，输出信号才为高电平。不同类型的逻辑门可以通过组合来实现更复杂的逻辑运算。

逻辑门电路在现代电子产品中应用广泛。其中最常见的应用之一是计算机系统。计算机系统中的处理器芯片由大量的逻辑门电路组成，用于执行各种复杂的运算和逻辑操作。例如，与门用于判断两个二进制数的每一位是否都为1，从而决定是否执行某个操作；或门用于合并不同的条件，从而决定下一步的行动；非门常用于逻辑反转，用来执行条件的否定。 另外，逻辑门电路还被广泛应用于通信系统中。例如，在数字通信中，逻辑门电路用于编码和解码数字信号，以及确定信号的传输路径。此外，逻辑门电路也被应用于电子娱乐设备中，如电视、音响系统和游戏机。通过不同类型的逻辑门电路，这些设备可以接收和处理各种复杂的信号，为用户提供更好的音视频体验。

尽管逻辑门电路的应用非常广泛，但它们并不是万能的。逻辑门电路只能处理离散的输入和输出信号，无法处理连续的模拟信号。此外，由于逻辑门电路中的电子元件有一定的开关速度，所以逻辑门电路的响应时间较慢，不适合用于一些对速度要求非常高的应用。

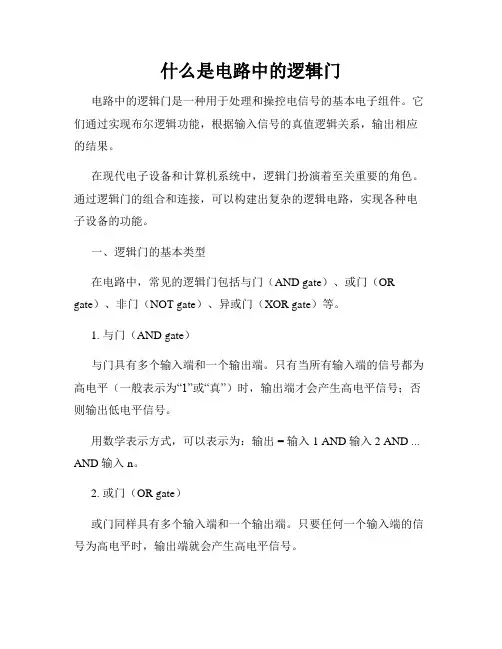

什么是电路中的逻辑门

电路中的逻辑门是一种用于处理和操控电信号的基本电子组件。它们通过实现布尔逻辑功能，根据输入信号的真值逻辑关系，输出相应的结果。

在现代电子设备和计算机系统中，逻辑门扮演着至关重要的角色。通过逻辑门的组合和连接，可以构建出复杂的逻辑电路，实现各种电子设备的功能。

一、逻辑门的基本类型

在电路中，常见的逻辑门包括与门（AND gate）、或门（OR

gate）、非门（NOT gate）、异或门（XOR gate）等。

1. 与门（AND gate）

与门具有多个输入端和一个输出端。只有当所有输入端的信号都为高电平（一般表示为“1”或“真”）时，输出端才会产生高电平信号；否则输出低电平信号。

用数学表示方式，可以表示为：输出 = 输入1 AND 输入2 AND ...

AND 输入n。

2. 或门（OR gate）

或门同样具有多个输入端和一个输出端。只要任何一个输入端的信号为高电平时，输出端就会产生高电平信号。 用数学表示方式，可以表示为：输出 = 输入1 OR 输入2 OR ... OR

输入n。

3. 非门（NOT gate）

非门只有一个输入端和一个输出端。其输出端的信号与输入端的信号相反，即输入高电平信号输出低电平信号，输入低电平信号输出高电平信号。

用数学表示方式，可以表示为：输出 = NOT 输入。

4. 异或门（XOR gate）

异或门也具有多个输入端和一个输出端。当输入端的信号中有奇数个高电平信号时，输出端会产生高电平信号；当输入端的信号中有偶数个高电平信号时，输出端会产生低电平信号。

用数学表示方式，可以表示为：输出 = 输入1 XOR 输入2 XOR ...

XOR 输入n。

二、逻辑门的实际应用

由于逻辑门的灵活性和可靠性，它们广泛应用于各种数字电路和计算机系统中。

1. 逻辑运算

逻辑门可用于执行逻辑运算，如布尔运算和位运算。通过逻辑门的组合和连接，可以实现各种复杂的逻辑功能，如加法器、减法器、乘法器、除法器等。 2. 存储器与寄存器

什么是逻辑门电路它在电子电路中的作用是什么

逻辑门电路是指应用于数字电路中的逻辑元件。它由一组有特定逻辑功能的晶体管或其他半导体器件组成，能够对输入的电信号进行逻辑运算，然后输出相应的处理结果。逻辑门电路是数字电子电路中最基本的组成部分，其作用是实现不同的逻辑功能，如与门、或门、非门、异或门等。

一、逻辑门电路的定义与基本概念

逻辑门电路是指由逻辑门组成的数字电路。逻辑门是能够接受一个或多个输入信号，并根据规定的逻辑关系对输入信号进行逻辑运算，最后输出一个结果信号的电子元件。逻辑门电路是基于二进制数字的运算与处理，其输出信号可以被其他逻辑门电路接收作为输入信号进行级联运算。

二、逻辑门电路的作用

逻辑门电路在数字电路中起着重要的作用，主要有以下几个方面。

1. 实现逻辑功能

逻辑门电路通过对输入信号进行逻辑运算，能够实现与门、或门、非门等不同的逻辑功能。例如，与门电路只有在所有输入信号都为高电平时才会输出高电平，否则输出低电平；或门电路只要任何一个输入信号为高电平，输出就为高电平。通过逻辑门电路的组合，可以实现复杂的逻辑运算，如加法器、计数器等。 2. 实现布尔运算

逻辑门电路可以实现布尔运算，即逻辑运算的基本操作，如与运算、或运算、非运算等。这些布尔运算可以用于数字电路的设计与实现，用来实现各种逻辑功能并完成复杂的数据处理。

3. 实现控制与决策

逻辑门电路可以用作控制与决策的基础。例如，在计算机的中央处理器（CPU）中，逻辑门电路被用来实现指令的解码和执行，根据不同的指令类型进行相应的操作。逻辑门电路还可以用于控制开关、触发器等元件的状态，从而实现各种电路的控制与决策。

4. 实现存储与记忆

逻辑门电路可以与触发器、存储器等元件结合使用，实现数字电路中的存储与记忆功能。例如，通过级联的触发器电路可以实现寄存器，用来存储数字数据。逻辑门电路还可以用于存储器的地址选择、数据读写等操作，从而实现数据的存储与检索。
