单缝衍射的光强分布的测量

单缝衍射是一种经典的光学现象，它描述了光通过一个窄缝缝隙后，会产生一系列暗纹和明纹的分布图案。这一现象被广泛应用于科学研究和工业应用中，因此对单缝衍射的光强分布测量具有重要意义。本文将介绍单缝衍射的基本理论、实验装置和光强分布的测量方法。

一、单缝衍射的基本理论

单缝衍射是一种衍射现象，它是指光通过一个宽度为d的狭缝时所产生的衍射效应。根据光的波动理论，当光线通过一个宽度为d的孔或缝隙时，光线被分散成许多波前，这些波前互相干涉，从而形成了一系列明暗条纹。这些条纹的间距和亮度取决于光波的波长和狭缝的尺寸。

根据菲涅耳衍射理论，单缝衍射的光强分布可以用以下公式来描述：

I = I_0 × (sin(πa/λ) / (πa/λ))^2 × (sin(πd/λ) / (πd/λ))^2

其中，I_0为入射光的强度；a为缝隙中心到屏幕的距离；d为缝隙的宽度；λ为光的波长。

根据公式可知，单缝衍射的光强分布具有典型的中央最大值和一系列交替的暗纹和明纹，它们的间距和强度都取决于λ和d的大小比。实验中，测量单缝衍射光强分布是通过光强计测量光的强度分布，然后将测量的数据与理论公式进行比较，从而验证光的波动性和理论模型。

二、实验装置

为了测量单缝衍射的光强分布，需要有一个正常的光源，一个单缝和一个光强计。下面是实验装置的详细介绍：

1. 光源

实验中所需的光源可以是激光、白光、单色光等。其中，激光通常是最好的光源，因为它的频率和波长比较稳定，光的强度高，并且方向性强，易于控制。激光通常被用于高精度的光学测量和调整，但是它也比较昂贵，容易受到环境噪声的干扰。

2. 单缝

单缝通常是由金属或化学纤维制成的，其宽度一般在微米级别。单缝可以通过微加工技术制造，也可以购买专业的单缝板。实验中要保证单缝的宽度精度和平面度，这对于结果的精度有很大的影响。 3. 光强计

光强计是实验中测量光强分布的重要工具。它可以是钨丝光电池、光电二极管、CCD相机等。不同的光强计有不同的特点，需要根据实际需要选择。在使用光强计时，需要要求其灵敏度高、响应时间快、量程宽、线性好等特性。

实验装置的布置方式如下图所示。

三、测量方法

1. 确定光强计的位置和角度

在进行实验前，需要确定光强计的位置和角度。光强计应垂直于屏幕，距离单缝的距离应足够远，使得光束平行，光斑的形状和大小保持一致。光强计的位置和角度的不正确会导致光斑偏斜、变形等影响实验结果的因素。

2. 测量实验数据

实验中需要测定光强计在不同位置的读数，然后根据测量的数据计算出相应的光强分布，并将其与理论公式进行比较。在测量数据时，要求光源的稳定性和均匀性，远离环境干扰源。

3. 计算和分析结果

实验完成后，需要将测量的数据进行拟合分析，得出一系列参数，包括中央峰值的强度、相邻暗纹和明纹的间距、缝隙的宽度和波长等。与理论公式进行比较，从而验证理论模型的正确性和测量结果的精度。

四、总结

单缝衍射是几个重要的光学现象之一，它在物理学、化学、材料科学等领域都有着广泛的应用。本文介绍了单缝衍射的基本理论、实验装置和光强分布测量方法。在进行实验时，需要科学合理规划实验方案，精心选择实验装置，并保证实验数据的精度和可靠性。通过对单缝衍射的光强分布测量，可以深入了解光的波动性，为更加科学的光学研究提供有力支持。

合集下载

单缝衍射的光强分布

单缝衍射的光强分布

1

深 圳 大 学 实 验 报 告

课程名称： 大学物理实验（一）

实验名称： 单缝衍射的光强分布

学院： 信息工程

专业： 班级： 5

组号： 指导教师： 邱云明

报告人： 学号：

实验时间： 年 月 日 星期

实验地点 科 技 楼 90 6

实验报告提交时间：

得分 教师签名 批改日期

2 一、实验目的

二、实验原理：

三、实验仪器：

3 四、实验内容和步骤：

4 五、数据记录：

组号： ；姓名

λ=________

坐标

X(mm) 相对强度 I 坐标

X(mm) 相对强度 I 坐标

X(mm) 相对强度 I 坐标

X(mm) 相对强度 I

5

6 六、数据处理：

7 七、实验结果与讨论：

八：问答题

1当缝宽增加一倍时，衍射花样的光强和条纹宽度将会怎样改变？如果缝宽减半，又怎样改变？

2激光输出光强如有变动，对单缝衍射图像和光强分布曲线有无影响？有何影响？

3用实验中的方法是否可测量细丝直径？其原理和方法如何？

4本试验中，λ=632.80mm，缝宽约为0.005cm,屏距L约为50cm试验证是否满足夫琅和衍射条件：

8 指导教师批阅意见：

成绩评定：

预习

（20分） 操作及记录

（40分） 数据处理及思考题（40分） 报告整体

印 象 总分 数据处理

25分 结果与讨论

5分 思考题

10分

注： 1、报告内的项目或内容设置，可根据实际情况加以调整和补充；

单缝衍射光强分布实验报告

单缝衍射光强分布实验报告

单缝衍射光强分布实验报告

标准化管理部编码-[99968T-6889628-J68568-1689N]

单缝衍射光强分布

【实验目的】

1.定性观察单缝衍射现象和其特点。

2.学会用光电元件测量单缝衍射光强分布，并且绘制曲线。

【实验仪器】

【实验原理】

光波遇到障碍时，波前受到限制而进入障碍后方的阴影区，称为衍射。衍射分为两类：一类是中场衍射，指光源与观察屏据衍射物为有限远时产生的衍射，称菲涅尔衍射；一类是远场衍射，指光源与接收屏距衍射物相当于无限远时所产生的衍射，叫夫琅禾费衍射，它就是平行光通过障碍的衍射。

夫琅禾费单缝衍射光强I=I0(sinβ)2β2;其中β=πasinθλ；a为缝宽，θ为衍射角，λ为入射光波长。

上图中θ为衍射角，a为缝宽。

【实验内容】

（一） 定性观察衍射现象

1.按激光器、衍射板、接收器（屏）的顺序在光节学导轨上放置仪器，调节光路，保证等高共轴。衍射板与接收器的间距不小于1m。

2.观察不同形状衍射物的衍射图样，记录其特点。

（二）测量单缝衍射光强分布曲线 仪器名称 光学导轨 激光器 接收器 数字式检流计 衍射板

型号

1.选择一个单缝，记录缝宽，测量-2到+2级条纹的光强分布。要求至少测30个数据点。

2.测量缝到屏的距离L。

3.以sinθ为横坐标，I/I0为纵坐标绘制曲线，在同一张图中绘出理论曲线，做比较。

【实验步骤】

1.摆好实验仪器，布置光路如下图

顺序为激光器—狭缝—接收器—数字检流计，其中狭缝与出光口的距离不大于10cm，狭缝与接收器的距离不小于1m。

2.调节激光器水平，即可拿一张纸片，对准接收器的中心，记下位置，然后打开激光器，沿导轨移动纸片，使激光器的光点一直打纸片所记位置，即光线打过来的高度要一致。

3.再调节各光学元件等高共轴，先粗调，即用眼睛观察，使得各个元件等高；再细调，用尺子量取它们的高度(狭缝的高度，激光器出光口的高度，接收器的中心)，调节升降旋钮使其等高，随后用一纸片，接到光源发出的光，以其上的光斑位置作为参照，依次移动到各个元件前，调节他们的左右(即调节接收器底座的平移螺杆，狭缝底座的平移螺杆)高低，使光线恰好垂直照到元件的中心。

单缝衍射光强分布及缝宽的测定

单缝衍射光强分布及缝宽的测定

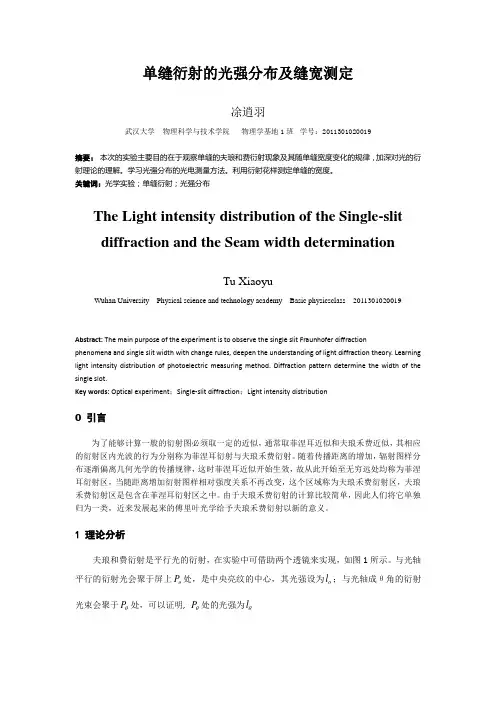

单缝衍射的光强分布及缝宽测定

凃逍羽

武汉大学 物理科学与技术学院 物理学基地1班 学号：2011301020019

摘要： 本次的实验主要目的在于观察单缝的夫琅和费衍射现象及其随单缝宽度变化的规律，加深对光的衍射理论的理解。学习光强分布的光电测量方法。利用衍射花样测定单缝的宽度。

关键词：光学实验；单缝衍射；光强分布

The Light intensity distribution of the Single-slit

diffraction and the Seam width determination

Tu Xiaoyu

Wuhan University Physical science and technology academy Basic physicsclass 2011301020019

Abstract: The main purpose of the experiment is to observe the single slit Fraunhofer diffraction

phenomena and single slit width with change rules, deepen the understanding of light diffraction theory. Learning

light intensity distribution of photoelectric measuring method. Diffraction pattern determine the width of the

single slot.

Key words: Optical experiment；Single-slit diffraction；Light intensity distribution

0 引言

为了能够计算一般的衍射图必须取一定的近似，通常取菲涅耳近似和夫琅禾费近似，其相应的衍射区内光波的行为分别称为菲涅耳衍射与夫琅禾费衍射。随着传播距离的增加，辐射图样分布逐渐偏离几何光学的传播规律，这时菲涅耳近似开始生效，故从此开始至无穷远处均称为菲涅耳衍射区，当随距离增加衍射图样相对强度关系不再改变，这个区域称为夫琅禾费衍射区，夫琅禾费衍射区是包含在菲涅耳衍射区之中。由于夫琅禾费衍射的计算比较简单，因此人们将它单独归为一类，近来发展起来的傅里叶光学给予夫琅禾费衍射以新的意义。

单缝衍射光强分布实验报告 2

单缝衍射光强分布实验报告 2

单缝衍射光强分布

【实验目的】

1.定性观察单缝衍射现象和其特点。

2.学会用光电元件测量单缝衍射光强分布，并且绘制曲线。

【实验仪器】

【实验原理】

光波遇到障碍时，波前受到限制而进入障碍后方的阴影区，称为衍射。衍射分为两类：一类是中场衍射，指光源与观察屏据衍射物为有限远时产生的衍射，称菲涅尔衍射；一类是远场衍射，指光源与接收屏距衍射物相当于无限远时所产生的衍射，叫夫琅禾费衍射，它就是平行光通过障碍的衍射。

夫琅禾费单缝衍射光强;其中；a为缝宽，为衍射角，λ为入射光波长。

上图中为衍射角，a为缝宽。

仪器名称 光学导轨 激光器 接收器 数字式检流计 衍射板

型号 【实验内容】

（一） 定性观察衍射现象

1.按激光器、衍射板、接收器（屏）的顺序在光节学导轨上放置仪器，调节光路，保证等高共轴。衍射板与接收器的间距不小于1m。

2.观察不同形状衍射物的衍射图样，记录其特点。

（二）测量单缝衍射光强分布曲线

1.选择一个单缝，记录缝宽，测量-2到+2级条纹的光强分布。要求至少测30个数据点。

2.测量缝到屏的距离L。

3.以为横坐标，I/I0为纵坐标绘制曲线，在同一张图中绘出理论曲线，做比较。

【实验步骤】

1.摆好实验仪器，布置光路如下图

顺序为激光器—狭缝—接收器—数字检流计，其中狭缝与出光口的距离不大于10cm，狭缝与接收器的距离不小于1m。

2.调节激光器水平，即可拿一张纸片，对准接收器的中心，记下位置，然后打开激光器，沿导轨移动纸片，使激光器的光点一直打纸片所记位置，即光线打过来的高度要一致。

3.再调节各光学元件等高共轴，先粗调，即用眼睛观察，使得各个元件等高；再细调，用尺子量取它们的高度(狭缝的高度，激光器出光口的高度，接收器的中心)，调节升降旋钮使其等高，随后用一纸片，接到光源发出的光，以其上的光斑位置作为参照，依次移动到各个元件前，调节他们的左右(即调节接收器底座的平移螺杆，狭缝底座的平移螺杆)高低，使光线恰好垂直照到元件的中心。
