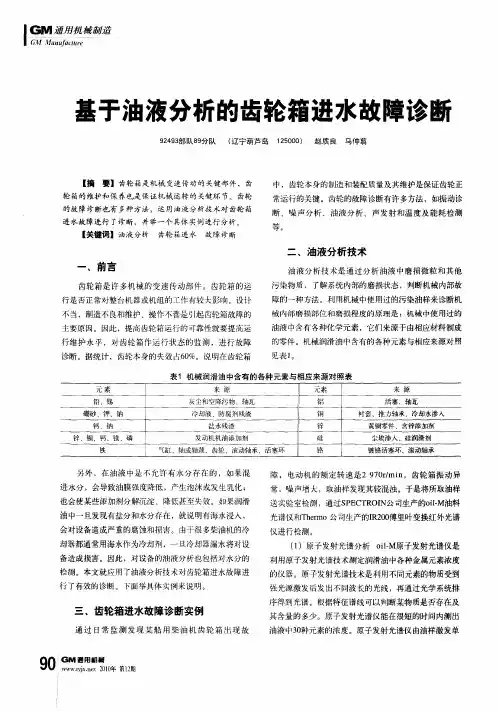

基于油液分析的齿轮箱进水故障诊断
９２４９３部队８９分队 （辽宁葫芦岛 １ ２５０００） 赵质良马伸翦
【摘要】齿轮箱是机械变速传动的关键部件，齿 轮箱的维护和保养也是保证机械运转的关键环节。齿轮 的故障诊断也有多种方法，运用油液分析技术对齿轮箱 进水故障进行了诊断，并举一个具体实例进行分析。 【关键词】油液分析 齿轮箱进水 故障诊断
一、前言
齿轮箱是许多机械的变速传动部件。齿轮箱的运 行是否正常对整台机器或机组的工作有较大影响。设计 不当，制造不良和维护、操作不善是引起齿轮箱故障的
主要原因。因此，提高齿轮箱运行的可靠性就要提高运 行维护水平，对齿轮箱作运行状态的监测，进行故障
诊断。据统计，齿轮本身的失效占６０％。说明在齿轮箱 中，齿轮本身的制造和装配质量及其维护是保证齿轮正
常运行的关键。齿轮的故障诊断有许多方法，如振动诊
断、噪声分析、油液分析、声发射和温度及能耗检测
等。
二、油液分析技术
油液分析技术是通过分析油液中磨损微粒和其他
污染物质，了解系统内部的磨损状态，判断机械内部故 障的一种方法。利用机械中使用过的污染油样来诊断机
械内部磨损部位和磨损程度的原理是：机械中使用过的 油液中含有各种化学元素，它们来源于由相应材料制成
的零件。机械润滑油中含有的各种元素与相应来源对照
见 表１。
表１机械润滑油中含有的各种元素与相应来源对照表 元素 来源 元素 来源 铅、锡 灰尘和空降污物、轴瓦 铝 活塞、轴瓦 硼砂、钾、钠 冷却液、防幅剂残渣 铜 衬套、推力轴承、冷却水渗入 钙、钠 盐水残渣 锌 黄铜零件、含锌添加剂 锌、钡、钙、镁、磷 发动机机油添加剂 硅 尘埃渗入、硅润滑剂 铁 气缸、轴或轴颈、齿轮、滚动轴承、活塞环 铬 镀铬活塞环、滚动轴承
另外，在油液中是不允许有水分存在的，如果混
进水分，会导致油膜强度降低，产生泡沫或发生乳化；
.
精品 油液监测与诊断技术
油液监测与诊断技术是近十几年迅速发展起来的用于机械设备状态监测的新技术，尤其在发动机、齿轮传动、轴承系统、液压系统等诸方面，该技术取得了显著的效益，获得了广泛的应用，如表所示。
油液监测与诊断技术的应用
应用 监测设备
航空 发动机、液压系统、传动系统、雷达系统
船舶 柴油机、传动系统、起重设备、液压系统
机车 柴油机、传动系统、液压操作系统
汽车 发动机、传动系统、液压系统
石化 柴油机、发电机、压缩机、鼓风机、挤压机
冶金 传动系统、轧钢机、起重设备、传送机构
机床 传动装置、液压系统、加工中心
电力 气轮机、柴油机、蒸汽轮机、传动装置、变压器、液压系统
油液监测与诊断技术通常包括油液理化性能分析技术、铁谱分析技术、光谱分析技术、颗粒计数技术等，实现对油样中所含磨粒的数量、大小、形态、成分等及其变化，油品的劣化变质程度等的分析。油液分析技术涉及的机理、分析内容及使用的仪器见表。
油液分析技术及仪器
油液分析技术 机理 分析内容 仪器
油液理化指标及污染度检测 油液物理、化学性能指标及其它综合指标的变化，反映油品的劣化变质程度。超过一定数值，润滑油成为废油，必须更换。 粘度、酸碱值、闪点、水分、机械杂质、积炭、颗粒数及油液污染综合指标等 振荡式粘度计、滴定仪、闪点计、红外光谱仪、颗粒计数器、污染监测仪等
油液铁谱技术 借助于高梯度、强磁场的铁谱仪将油液中的金属磨粒有序分离出来进行分析，从而监测设备运转状态、磨损趋势、判断磨损机理 磨粒尺寸、磨粒数量、磨粒形貌、磨粒成分 分析式铁谱仪
直读式铁谱仪
旋转式铁谱仪
在线式铁谱仪
油液光谱分 通过测量物质燃烧发出的特定波长、一定强度的光，从而检测磨粒的元素成分及含量浓度，监测设备运转状态、磨损趋势，判断磨损部位 金属磨粒元素成分及含量浓度值
添加剂元素成分浓度
杂质污染元素成分及浓度 直读式发射光谱仪
吸收式光谱仪
