提高配电网供电可靠性的措施

123 科技创新导报 Science and Technology Innovation Herald工 程 技 术2011 NO.04Science and Technology Innovation Herald科技创新导报

1 引言配电系统是整个电力系统的重要组成部分,其安全可靠性将直接影响着国民经济发展和人民生活水平。因此,如何正确认识配电网供电可靠性以及如何提高配电网供电可靠性水平就具有非常重要的实际意义。随着电力系统的发展,配电系统可靠性已越来越引起人们的重视。2 影响配电网供电可靠性的因素所谓配电网供电可靠性,实质上是研究直接向用户供给电能和分配电能的配电网本身及对用户供电能力的可靠性,影响配电网供电可靠性的因素有如下几个方面。(1)设计和结构的不合理配电网络结构布局不合理,大多采用放射式的网状结构,供电半径大,供电面广,线路互代能力、可靠性差,造成设备故障与线路故障停电时,往往影响面较大。目前,一些地区还存在着一定数量的单幅射线路,一旦故障跳闸或安排计划停电时,这些线路均无法采取转供电操作,影响配电网的供电。一些架空线路的运行受周围环境影响显著,天气、树木等原因均会造成架空线的停运。这些电网结构、布局设计不合理,严重影响了电力负荷的转移、转供能力等。(2)设备故障与线路故障线路故障包括由于不可抗拒的自然灾害(主要指雷、雪、地震的发生)以及自然老化的线路设备造成高空裸导、线路距离不够等线路故障,这些因素虽不可抗拒,但可以提前做好防范措施以减少损失及影响。还包括由于外力(如车撞电杆、铁丝或树枝横落在导线上)、人为故意、过失等造成的线路故障。由于电网设备陈旧老化、技术落后而导致设备事故,也会影响对用户的正常供电。(3)软件的缺陷运行维护和管理上,由于配电网自动化系统尚未健全,造成事故处理效率低。现代化模式陈旧,运行维护与管理水平缺乏,部分电力线路管理人员的业务技术水平较低,管理水平差,在事故处理时机动能力不强,给提高供电可靠性造成了不少困难。(4)外界环境的影响环境方面地理条件、自然现象等外界的环境对于配电网供电水平也有很大的影响。气候影响中主要是雷害事故,其次是台风的影响。外力破坏主要是电缆被挖伤、乱抛杂物造成线路故障、汽车撞杆、气球或彩旗挂线以及其他一些意外或认为事故。3 提高配电网供电可靠性的措施3.1提高配电网供电可靠性的管理措施(1)日常管理与维护提高配电网系统可靠性管理水平,关键要加大日常管理与维护,即加强正规化管理工作力度,实施加强供电可靠性指标的目标管理,将配电网有效性的任务分解到各个部门,实施逐级管理。同时,在检修的预安排停电上,要加强本单位内部部门之间、上下级之间与市政府等有关部门的协调配合,采取检修综合优化管理,统筹安排停电计划,进行联合管理的管理措施,切实提高配电网供电的管理水平,更好地配合提高其他硬件技术,提高配电网供电的可靠性。在检修维护方面,日常检修与维护工作十分重要。配电网设备检修周期长短是影响供电可靠性的重要因素。及时的改进提升检修手段与技术,各单位应齐心协力,严格按照年、月、日分级目标等对配电网进行日常检修与维护,做到及时发现配电网中的问题,对发现的问题应及时解决,以达到及时消除隐患的目的。(2)实施配电网系统风险评估管理随着国民经济的高速发展,配电系统规模的逐渐庞大,接线越来越复杂,以及电力企业对配电系统运行可靠性和经济性要求也越来越高。由于负荷的种类和数目的不断增长,所以经常进行整个配电网的重构是不现实的。因此,我们应立足现实,适时地实施配电网风险评估。配电网风险评估是识别并分析配电网潜在损失发生的可能性以及严重程度的过程,需从风险的因素、破坏、损失以及预防措施的全过程展开。配电网中的任何一个元件都承担着一定程度的效用风险,在安排配网正常运行中,要尽量投入那些成本和风险都不太高的元件,使整个配电系统运行在既经济又安全的环境下。3.2提高配电网供电可靠性技术措施(1)配电网的合理接线方式与布局电力网的接线方式一般分为2种类型。一是无备用的单电源接线方式,通常为树状式或放射式。二是有备用的多电源接线方式,通常为双回路、环形网、两端或者多端供电网以及由它们组合成的网络。对于无备用的单电源接线方式,一般10 kV线路主干线宜分为2~3段并装设分段开关设备;树状配电网,应该在主要分支处装设线路分段装置,其作用是在故障或者检修时,有效减小停电时户数。而对于环网接线开环运行接线方式。当某段线路停电时,可闭合联络开关设备,使用户从另一个方向得到供电,从而有效地减小停电时户数。另外,我们还应当合理地布置供电半径。若配电网中的线路相对比较分散,线路较长,就更容易发生故障,因此选择合适的供电半径,就能够减少线路发生故障的概率,提高供电可靠性。(2)提高配电网设备的技术水平架空线路与电缆线路的选用对于配电网的稳定性有着很重要的影响作用。架空线路及电缆线路导线截面积应选择适当,同时应考虑事故情况下与相邻线路的互供能力,可适当加大配电网主干线路的导线截面积。只有在有一定限制(比如城市美观等限制)下才选择地下电缆。采用SF6断路器和真空断路器有助于增强电网供电的可靠性。SF6气体有优异的绝缘和灭弧能力。不仅适于频繁操作,同时也延长了检修周期,且SF6断路器事故率低,有助于提高可靠性。真空断路器触头和灭弧系统结构简单,且主触头无需维修,寿命长,可以缩短用户的停电时间,从而提高供电可靠性。避雷器的应用,对配电网设备防止雷电冲击有着直接的影响。氧化锌避雷器具有保护特性好、通流能力大、结构简单、寿命长、维护简便等优点,能对配电网提供最佳的保护。(3)新技术的应用开展带点作业、采用发电车以及采用配电GIS等多种电网运行管理的新技术的应用,对于提高配电网的设备水平,管理技术以及经济效益上都有着很大的推动作用,因此,加强运用新技术,可以很大程度上提高配电网的供电可靠性。4 结语配电网是电力系统的重要组成部分,其安全可靠性将直接影响着国民经济发展和人民生活水平。供电可靠性工作是一项综合系统工程,需要一个安全、可靠的电网作支撑,需要不断提高电网科技含量及配电自动化水平,更需要全员、全过程、全方位的管理,从组织、管理、技术上采取各种积极有效措施,以不断提高供电可靠性。参考文献[1]钟清红.县市级配电系统提高可靠性措施研究.科技创新导报,2009(5).配电网供电可靠性分析及提高措施麦友发(珠海供电局 广东珠海 519000)摘 要:目前,随着经济的发展,用户对供电可靠性提出更高的要求,因此,提高供电可靠性是最大限度满足用户要求,推动国家电力系统发展的重要措施。文中从供电可靠性重要性入手,分析了影响供电可靠性的三个主要因素,并从管理和技术两个大的方面提出项提高供电可靠性的措施:包括完善日常管理、检修和风险评估,配电网设备技术的应用,推动新技术的发展等。从这些方面提高配电网供电可靠性。关键词:配电网 供电 可靠性 因素 措施中图分类号:TM7文献标识码:A文章编号:1674-098X(2011)02(a)-0123-01

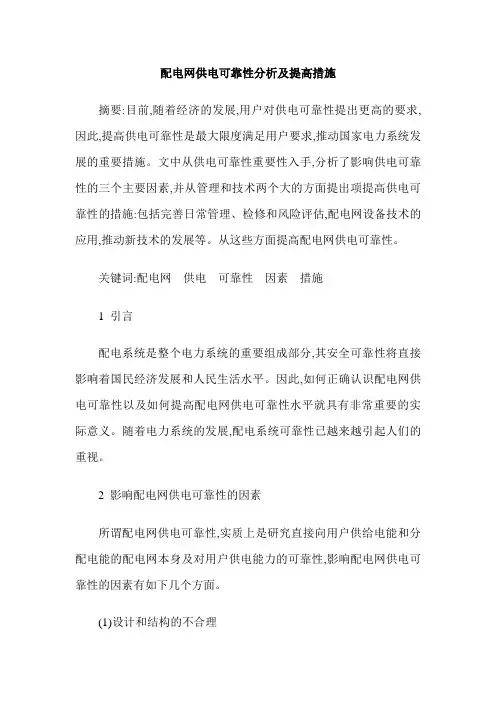

配电网供电可靠性分析及提高措施

摘要:目前,随着经济的发展,用户对供电可靠性提出更高的要求,因此,提高供电可靠性是最大限度满足用户要求,推动国家电力系统发展的重要措施。文中从供电可靠性重要性入手,分析了影响供电可靠性的三个主要因素,并从管理和技术两个大的方面提出项提高供电可靠性的措施:包括完善日常管理、检修和风险评估,配电网设备技术的应用,推动新技术的发展等。从这些方面提高配电网供电可靠性。

关键词:配电网 供电 可靠性 因素 措施

1 引言

配电系统是整个电力系统的重要组成部分,其安全可靠性将直接影响着国民经济发展和人民生活水平。因此,如何正确认识配电网供电可靠性以及如何提高配电网供电可靠性水平就具有非常重要的实际意义。随着电力系统的发展,配电系统可靠性已越来越引起人们的重视。

2 影响配电网供电可靠性的因素

所谓配电网供电可靠性,实质上是研究直接向用户供给电能和分配电能的配电网本身及对用户供电能力的可靠性,影响配电网供电可靠性的因素有如下几个方面。

(1)设计和结构的不合理 配电网络结构布局不合理,大多采用放射式的网状结构,供电半径大,供电面广,线路互代能力、可靠性差,造成设备故障与线路故障停电时,往往影响面较大。目前,一些地区还存在着一定数量的单幅射线路,一旦故障跳闸或安排计划停电时,这些线路均无法采取转供电操作,影响配电网的供电。一些架空线路的运行受周围环境影响显著,天气、树木等原因均会造成架空线的停运。这些电网结构、布局设计不合理,严重影响了电力负荷的转移、转供能力等。

(2)设备故障与线路故障

线路故障包括由于不可抗拒的自然灾害(主要指雷、雪、地震的发生)以及自然老化的线路设备造成高空裸导、线路距离不够等线路故障,这些因素虽不可抗拒,但可以提前做好防范措施以减少损失及影响。还包括由于外力(如车撞电杆、铁丝或树枝横落在导线上)、人为故意、过失等造成的线路故障。由于电网设备陈旧老化、技术落后而导致设备事故,也会影响对用户的正常供电。

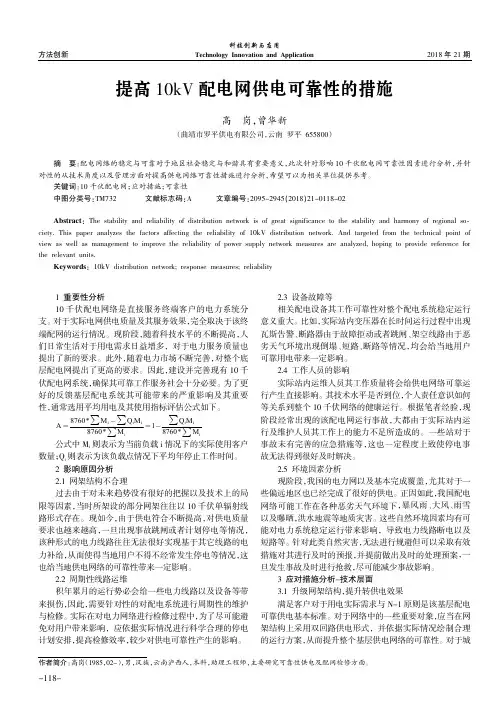

2018年21期方法创新科技创新与应用TechnologyInnovationandApplication提高10kV配电网供电可靠性的措施高岗，曾华新（曲靖市罗平供电有限公司，云南罗平655800）

1重要性分析10千伏配电网络是直接服务终端客户的电力系统分支。对于实际电网供电质量及其服务效果，完全取决于该终端配网的运行情况。现阶段，随着科技水平的不断提高，人们日常生活对于用电需求日益增多，对于电力服务质量也提出了新的要求。此外，随着电力市场不断完善，对整个底层配电网提出了更高的要求。因此，建设并完善现有10千伏配电网系统，确保其可靠工作服务社会十分必要。为了更好的反馈基层配电系统其可能带来的严重影响及其重要性，通常选用平均用电及其使用指标评估公式如下。公式中Mi则表示为当前负载i情况下的实际使用客户数量；Qi则表示为该负载点情况下平均年停止工作时间。2影响原因分析2.1网架结构不合理过去由于对未来趋势没有很好的把握以及技术上的局限等因素，当时所架设的部分网架往往以10千伏单辐射线路形式存在。现如今，由于供电符合不断提高，对供电质量要求也越来越高，一旦出现事故跳闸或者计划停电等情况，该种形式的电力线路往往无法很好实现基于其它线路的电力补给，从而使得当地用户不得不经常发生停电等情况，这也给当地供电网络的可靠性带来一定影响。2.2周期性线路运维积年累月的运行势必会给一些电力线路以及设备等带来损伤，因此，需要针对性的对配电系统进行周期性的维护与检修。实际在对电力网络进行检修过程中，为了尽可能避免对用户带来影响，应依据实际情况进行科学合理的停电计划安排，提高检修效率，较少对供电可靠性产生的影响。2.3设备故障等相关配电设备其工作可靠性对整个配电系统稳定运行意义重大。比如，实际站内变压器在长时间运行过程中出现瓦斯告警、断路器由于故障拒动或者跳闸、架空线路由于恶劣天气环境出现倒塌、短路、断路等情况，均会给当地用户可靠用电带来一定影响。2.4工作人员的影响实际站内运维人员其工作质量将会给供电网络可靠运行产生直接影响。其技术水平是否到位，个人责任意识如何等关系到整个10千伏网络的健康运行。根据笔者经验，现阶段经常出现的该配电网运行事故，大都由于实际站内运行及维护人员其工作上的能力不足所造成的。一些站对于事故未有完善的应急措施等，这也一定程度上致使停电事故无法得到很好及时解决。2.5环境因素分析现阶段，我国的电力网以及基本完成覆盖，尤其对于一些偏远地区也已经完成了很好的供电。正因如此，我国配电网络可能工作在各种恶劣天气环境下，暴风雨、大风、雨雪以及曝晒，洪水地震等地质灾害。这些自然环境因素均有可能对电力系统稳定运行带来影响，导致电力线路断电以及短路等。针对此类自然灾害，无法进行规避但可以采取有效措施对其进行及时的预报，并提前做出及时的处理预案，一旦发生事故及时进行抢救，尽可能减少事故影响。3应对措施分析-技术层面3.1升级网架结构，提升转供电效果满足客户对于用电实际需求与N-1原则是该基层配电可靠供电基本标准。对于网络中的一些重要对象，应当在网架结构上采用双回路供电形式，并依据实际情况绘制合理的运行方案，从而提升整个基层供电网络的可靠性。对于城摘要：配电网络的稳定与可靠对于地区社会稳定与和谐具有重要意义，此次针对影响10千伏配电网可靠性因素进行分析，并针对性的从技术角度以及管理方面对提高供电网络可靠性措施进行分析，希望可以为相关单位提供参考。关键词：10千伏配电网；应对措施；可靠性中图分类号院TM732文献标志码院A文章编号院2095-2945渊2018冤21-0118-02Abstract院Thestabilityandreliabilityofdistributionnetworkisofgreatsignificancetothestabilityandharmonyofregionalso鄄ciety.Thispaperanalyzesthefactorsaffectingthereliabilityof10kVdistributionnetwork.Andtargetedfromthetechnicalpointofviewaswellasmanagementtoimprovethereliabilityofpowersupplynetworkmeasuresareanalyzed,hopingtoprovidereferencefortherelevantunits.Keywords院10kVdistributionnetwork;responsemeasures;reliability

1 提高配电网供电可靠性的技术措施

1．提高发、供电设备的可靠性：采用高度可靠的发、供电设备，做好发、供电设备的维护运行工作。

2．提高供电线路的可靠性，对系统中重要线路采用双回线，目前农电配网中，架设双回线的还比较少，双回线路供电，输送能力大，稳定储备高，输电线路的可靠性很稳定。

3．选择合理的电力系统结构和接线。

4．选择合理的运行方式。

5．建立配电网络自动化：选择合理的与本地相适应的综合自动化系统方案，配网自动化在实施一整套监控措施的同时，加强对电网是实时状态、设备、开关动作次数、负荷情况，潮流动向等数据进行采集，实施网络管理，拟定优化方案，提高供电可靠性。

6．主干线增设线路开关，架设分支，把分支线路故障停电范围限制在支线范围内，减少停电范围。

7．在人口较集中、树线矛盾突出的地方采用架空绝缘线或地下电缆敷设。

8．中性点接地和配套技术的应用。

随着电缆广泛采用，对地容性电流越来越高，中性点运行方式的改变和配套技术的应用，是改善系统过电压对设备的危害、减少绝缘设备破坏造成的事故， 2 增强溃线自动化对单项接地故障的判别能力的重要手段。

9．增大导线截面，提线路输送客量。

10．增设10千伏开闭所，增加10千伏出线回路数，缩短10千伏线路供电半径。

11．增设变电站之间的联络线，提高各站负荷的转供能力。

12．开展带电作业，减少停电时间，在严格执行有关规定和保证安全的前提下，推行带电作业，在10千伏线路上使用安装方便，运行可靠的AMP线夹，与配套的AMP带电作业工具配合进行带电作业，可减少检修停电时间。
