柴油发电机施工方案

材料仅供参考

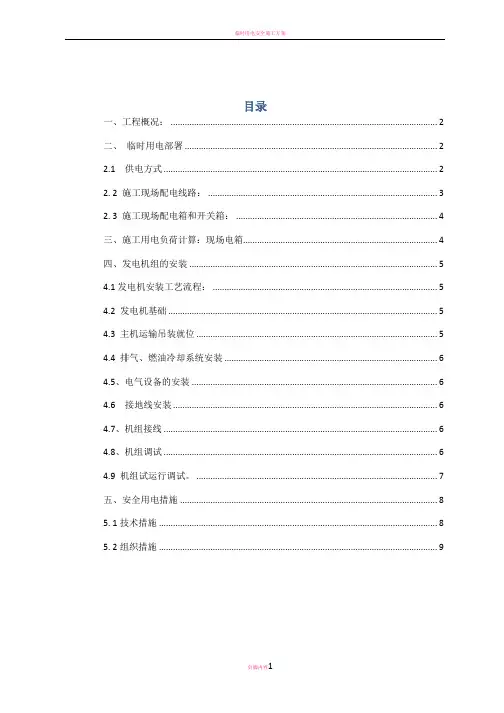

. 目 录

一、工程概况：........................................................................................ 1

二、 临时用电部署 ................................................................................ 1

三、施工用电负荷计算： ........................................................................ 3

四、发电机组的安装 ................................................................................ 4

4.1发电机安装工艺流程： ............................................................. 4

4.2 发电机根底 ........................................................................ 4

4.3 主机运输吊装就位 .......................................................... 5

4.4 排气、燃油冷却系统安装 ......................................... 5

4.5、电气设备的安装 ...................................................................... 5

4.6 接地线安装 .............................................................................. 5

4.7、机组接线 .................................................................................. 6

4.8、机组调试 .................................................................................. 6

4.9 机组试运行调试 ........................................................................ 7

五、平安用电措施 .................................................................................... 8

5. 1技术措施 ................................................................................... 8

5. 2组织措施 ................................................................................... 9

六、现场柴油发电机临时用电系统防火措施..............................................11

七、电器火灾考前须知..................................................................................12

八、文明施工治理及节能环保措施..............................................................13

一、工程概况：

乌鲁木齐高铁医院由X维吾尔自治区乌鲁木齐城市建设投资〔集团〕承建，位于X乌鲁木齐高铁新区，新医路西延北侧与莲湖路交叉口东西两侧。 材料仅供参考

. 本期总建筑面积为54992.6m2〔地下建筑面积为8874.37m2，地上建筑面积为46118.23m2〕。

本工程地下一层，地上11层，建筑高度为56.70m。

二、 临时用电部署

2.1 供电方法

供配电方法：由于现场未及时供电，施工及生活区用电只能采纳柴油发电机供电，现阶段工程部共配备了三台柴油发电机，一台额定功率250kw，提供现场1#塔吊〔QTZ80、钢筋加工棚和职工生活区用电，一台额定功率为200kw，提供2#、3#塔吊〔QTZ63〕及电焊机用电，还有一台100kw的发电机用作临时应急需要，以备不时之需，柴油发电机运转过程中有专人负责值班、检查，确保发电机正常运转〔详平面安排图〕 。由柴油发电机引一路电源至施工现场总配电柜。再由总配电柜分配给各分配电箱，总配电柜处设电度表、电压表、电流表，供电方法采纳三相五线制TN-S系统。在总配电箱及末端箱，以及超过100m的箱内做重复接地，并与爱护零线可靠联接。工作零线和爱护零线要严格区分，不得混用。全部机电设备的金属外壳必须与爱护零线做可靠联接。依据现场情况总配电柜出线采纳放射式和树干式相结合的配电方法。

2. 2 施工现场配电线路：

施工现场主要干线采纳3*185+2*95橡套电缆沿围墙敷设，木工机械、钢筋等加工机械支线电缆采纳3*50+2*25橡套电缆埋地穿管敷设，办公室照明采纳做PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。结构和装修施工时，每栋单元楼由首层往上每隔一层放置一台分配电箱，供施工用电设备电源。 材料仅供参考

. 2. 3 施工现场配电箱和开关箱：

现场临时配电箱采纳统一铁制配电箱加工定做，固定式配电箱、开关箱的下底与地面的距离大于1.3m，小于1.5m，其设置地点平坦并高出地面20cm，并且周围设置围栏及搭设防雨防砸棚。并在围栏上悬挂平安标志。配电箱内设置两级漏电爱护，考虑到在总配箱装设总漏电爱护器，简单产生误动作，所以在总配电箱处不在设置总漏电爱护器，在分配电箱的负荷侧装设漏电爱护器，再在开关箱的负荷侧装设漏电爱护器，以便完成两级漏电爱护。

三、施工用电负荷计算：楼层电箱

现场施工主要机械设备

用电设备一览表

序号 设备名称 型号规格 数量〔台〕 单机容量〔KW〕 合计容量〔KW〕

1 电焊机 BX3500 4 26 104

1 塔吊 QTZ63 2 34.7 69.4

塔吊 QTZ80 1 56.4 56.4

3 平板振动设ZJB 2 2.5 5

4 插入振动设ZN50型 10 2 20

1 钢筋切断机 GQ40 2 7.5 15

2 钢筋弯曲机 WJ40 3 3 9

3 钢筋调直机 JJK-1.5 2 4 8

钢筋套丝机 3 2.2 6.6

1 圆盘锯 MJ-263 3 5.5 16.5

2 电刨 MB1010A 1 2.5 2.5

办公照明 日光灯20只插座20只20×0.04kw +20×0.2kw 4.8

生活照明 日光灯100只插座30只100×0.04kw +30×0.2kw 10

合计：现场设备总功率 327.2kw 材料仅供参考

. 其中，两台QTZ63塔吊总功率69.4kw，考虑到现场发电机实际功率只有额定功率的80%，,且塔吊启动一再，瞬间功率为额定功率的2.5-3倍，两台塔吊需要系数K1为0.7，

在仅使用两台塔吊时，发电机选用计算如下：

69.4×0.7×2.5×1.2=145.74kw，故两台 QTZ63塔吊选用200KW发电机远远满足现场使用。

一台QTZ80塔吊及生活施工用电总功率为：327.2-69.4=257.8KW，

由于施工机具往往不能同时使用，也不能同时满载运营，所以考虑到需要系数Kx换算，选用需要系数Kx=0.60，全部机械设备效率〔η〕0.86，功率因数〔cosф〕0.7，则需要用电总容量为

S=Kx×〔ΣP/η•cosф〕=0.6×〔257.8/0.86•0.7〕=126KW

则155.2/0.8=158KW，因此，现场配备一台250KW的柴油发电机。

四、发电机组的安装

4.1发电机安装工艺流程：

施工打算 根底验收

主机吊装就位

排气、燃油、冷却系统安装 电气设备安装 接地线安装 机组接线

机组调试 试运行验收

4.2 发电机根底

依据安装施工图，检查根底的外形尺寸及根底上的埋铁或预留孔位置。 根底外表应无裂缝、空洞、露筋和掉角现象。依据土建提供的建筑轴线位置，标高的水平线，分别检查安装基准线与建筑轴线距离，安装基准线与设备平面位置和标高的偏差值。 材料仅供参考

. 4.3 主机运输吊装就位

在机组吊装就位前必须对现场进行详细的考察，并依据现场实际情况熟悉运输路线。吊装时采纳125t液压汽车吊卸车后直接将 柴油发电机组垂直吊至现场发电机房；使用垫铁等固定铁件实施稳机找平作业，预紧地脚螺栓。必须在地脚螺 栓拧紧前完成找平作业。采纳楔铁找平常，应将一对楔铁用点焊焊住。主机安装好后然后再安装降音棚，降音棚采纳单层彩钢板进行搭设。

4.4 排气、燃油冷却系统安装

排气系统的安装：柴油发电机组的排气系统由法兰连接的管道、支撑件、波纹管和消声器组成，在法兰连接处应加石棉垫圈，排气管管口应经过打磨与消声器安装正确。机组与排烟管之间连接的波纹管不能受力，排烟管外侧包 一层保温材料。

燃油、冷却系统的安装：主要包含油箱、卸油泵、循环泵、热交换器、 风机、仪表和管道的安装。正确安装机组和储油罐位置，对储油罐的焊缝质 量进行认真检查。

4.5、电气设备的安装

发电机操纵箱〔屏〕是发电机的配套设备，主要是操纵发电机送电及调 压。

柜相互间或与根底型钢的连接应用镀锌螺栓固定，且防松零件齐全。

二次回路配线成束绑扎，不同电压等级、交流、直流线路及计算机操纵

线路应分别绑扎，且有标识；固定后不应阻碍手车开关或抽出式部件的拉出 或推入。依据操纵屏和机组安装的位置安装金属桥架，应符合电缆桥架安装标 准。

4.6 接地线安装
