场效应管功放电路

场效应管功放电路原理场效应管功放电路是一种在音频电路中广泛使用的放大器。

这种电路依赖于场效应管的输出功率进行放大，可提供高品质的音频输出。

在本文中，我们将解释场效应管功放电路的原理，以及它是如何工作的。

场效应管（FET）是一种半导体器件，与双极型晶体管相比，其特点是输入电阻高、输出电阻低，并且具有高增益和低噪声。

由于这些优点，场效应管在音频电路中经常被用作放大器。

场效应管功放电路的基本原理如下：信号源通过输入电容连接到场效应管的栅极。

栅极电压变化，通过栅极和源极之间的通道控制了场效应管的电流。

输出电容将电流信号连接到负载，如扬声器或耳机。

一个负反馈网络可以添加在输出和输入之间，以确保输出信号匹配输入信号。

放大器的设计和实现是针对性的。

如果希望放大器具有高功率输出，需要使用高功率的场效应管。

此类场效应管需要与合适的散热器相连。

因为这些场效应管工作时会产生大量的热量。

另外，输出电容的大小应适当地选择，以确保信号不被截断。

场效应管功放电路的另一个关键因素是选择适当的电源电压和电源电容。

电源电压可以影响放大器的最大输出功率，但是过高的电源电压可能会使放大器过载。

电源电容可以降低电源的波动，从而提高放大器的噪声性能。

但是，选择过大的电源电容可能会导致初始启动时的过电流。

在设计场效应管功放电路时，还需要选择适当的输入和输出电容，以确保阻止带外信号。

输入电容是信号源和放大器之间的阻断电容，而输出电容是放大器和负载之间的阻断电容。

总的来说，场效应管功放电路是一种在音频应用中非常重要的放大器。

它具有高输入阻抗，低输出阻抗和高增益，是电子产品中广泛应用的器件之一。

合适的选型和设计可以使其产生出清晰、高质量的音频效果。

场效应管放大电路图大全（五款场效应晶体管放大电路原理图详解）-全文场效应管放大电路图（一）图3-26所示是一种超小型收音机电路，它采用两只晶体管，这种电路具有较高的灵敏度。

图3-26场效应管在袖珍收音机电路中的应用该电路中，电池作为直流电源通过负载电阻器R1为场效应管漏极提供偏置电压，使其工作在放大状态。

由外接天线接收天空中的各种信号，交流信号通过C1，进入LC谐振电路。

LC谐振电路是由磁棒线圈和电容器组成的，谐振电路选频后，经C4耦合至场效应管VT的栅极，与栅极负偏压叠加，加到场效应管栅极上，使场效应管的漏极电流ID相应变化，并在负载电阻器R1上产生压降，经C5隔离直流后输出，在输出端即得到放大了的信号电压。

放大后的信号送入三极管的基极，由三极管放大后输出较纯净的音频信号送到耳机。

图3-27所示是FM收音机调谐电路，它是由高频放大器VT1、混频器VT3和本机振荡器VT2等部分构成的。

天线感应的FM调频广播信号，经输入变压器L1加到VT1晶体管的栅极，VT1为高频放大器主要器件，它将FM高频信号放大后经变压器L2加到混频电路VT3的栅极，VT2和LC谐振电路构成本机振荡器，振荡信号由振荡变压器的次级送往混频电路VT3的源极。

混频电路VT3由漏极输出，经中频变压器IFT（L4）输出10.7MHz中频信号。

图3-27FM收音机电路（调谐器部分）场效应管放大电路图（二）与双极型晶体管一样，场效AM29LV017D-70EC应管也有三种基本接法：共源、共漏和共栅极接法，其中，共源相当于共发射极接法；共漏相当于共集电极接法；共栅相当于共基极接法。

共源极电路，如图4-19（a）所示，相当于双极晶体管的共发射极电路。

当交流信号Ui经C，加到栅一源极时，使栅极偏压随信号而变，于是控制了ID的变化，在RL上产生压降，通过C2将放大了的信号电压输出。

如果用Rc;表示场效应管的栅极偏置电阻，用R喁表示场效应管的栅一源间电阻，则共源电路的输入电阻R，=Rc／／Rcs≈Rc（因Rcs》Rc）。

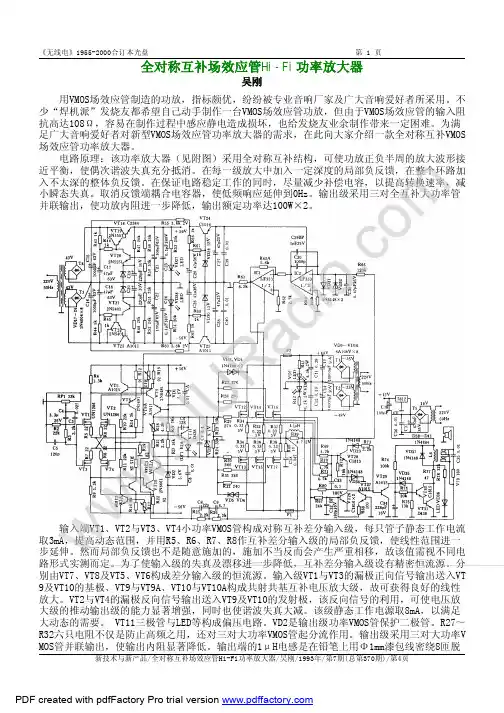

吴刚用VMOS 场效应管制造的功放，指标颇优，纷纷被专业音响厂家及广大音响爱好者所采用。

不少“焊机派”发烧友都希望自己动手制作一台VMOS 场效应管功放，但由于VMOS 场效应管的输入阻抗高达108Ω，容易在制作过程中感应静电造成损坏，也给发烧友业余制作带来一定困难。

为满足广大音响爱好者对新型VMOS 场效应管功率放大器的需求，在此向大家介绍一款全对称互补VMOS场效应管功率放大器。

电路原理：该功率放大器（见附图）采用全对称互补结构，可使功放正负半周的放大波形接近平衡，使偶次谐波失真充分抵消。

在每一级放大中加入一定深度的局部负反馈，在整个环路加入不太深的整体负反馈。

在保证电路稳定工作的同时，尽量减少补偿电容，以提高转换速率，减小瞬态失真。

取消反馈端耦合电容器，使低频响应延伸到0Hz 。

输出级采用三对全互补大功率管并联输出，使功放内阻进一步降低，输出额定功率达100W ×2。

输入端VT1、VT2与VT3、VT4小功率VMOS 管构成对称互补差分输入级，每只管子静态工作电流取3mA ，提高动态范围，并用R5、R6、R7、R8作互补差分输入级的局部负反馈，使线性范围进一步延伸。

然而局部负反馈也不是随意施加的，施加不当反而会产生严重相移，故该值需视不同电路形式实测而定。

为了使输入级的失真及漂移进一步降低，互补差分输入级设有精密恒流源。

分别由VT7、VT8及VT5、VT6构成差分输入级的恒流源。

输入级VT1与VT3的漏极正向信号输出送入VT9及VT10的基极、VT9与VT9A 、VT10与VT10A 构成共射共基互补电压放大级，故可获得良好的线性放大。

VT2与VT4的漏极反向信号输出送入VT9及VT10的发射极，该反向信号的利用，可使电压放大级的推动输出级的能力显著增强，同时也使谐波失真大减。

该级静态工作电源取8mA ，以满足大动态的需要。

VT11三极管与LED 等构成偏压电路。

VD2是输出级功率VMOS 管保护二极管。

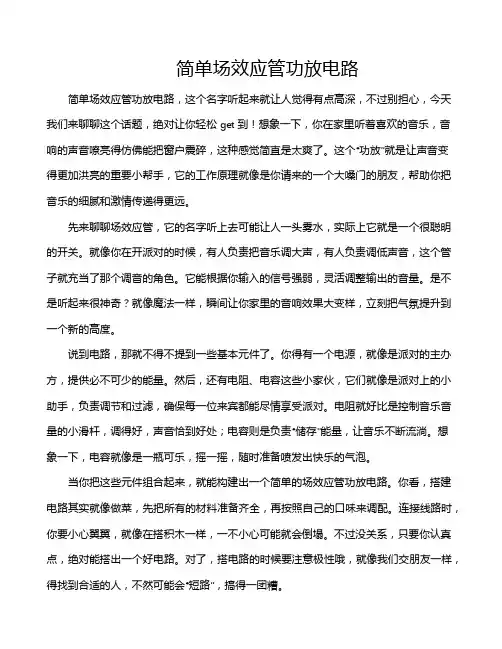

简单场效应管功放电路简单场效应管功放电路，这个名字听起来就让人觉得有点高深，不过别担心，今天我们来聊聊这个话题，绝对让你轻松get到！想象一下，你在家里听着喜欢的音乐，音响的声音嘹亮得仿佛能把窗户震碎，这种感觉简直是太爽了。

这个“功放”就是让声音变得更加洪亮的重要小帮手，它的工作原理就像是你请来的一个大嗓门的朋友，帮助你把音乐的细腻和激情传递得更远。

先来聊聊场效应管，它的名字听上去可能让人一头雾水，实际上它就是一个很聪明的开关。

就像你在开派对的时候，有人负责把音乐调大声，有人负责调低声音，这个管子就充当了那个调音的角色。

它能根据你输入的信号强弱，灵活调整输出的音量。

是不是听起来很神奇？就像魔法一样，瞬间让你家里的音响效果大变样，立刻把气氛提升到一个新的高度。

说到电路，那就不得不提到一些基本元件了。

你得有一个电源，就像是派对的主办方，提供必不可少的能量。

然后，还有电阻、电容这些小家伙，它们就像是派对上的小助手，负责调节和过滤，确保每一位来宾都能尽情享受派对。

电阻就好比是控制音乐音量的小滑杆，调得好，声音恰到好处；电容则是负责“储存”能量，让音乐不断流淌。

想象一下，电容就像是一瓶可乐，摇一摇，随时准备喷发出快乐的气泡。

当你把这些元件组合起来，就能构建出一个简单的场效应管功放电路。

你看，搭建电路其实就像做菜，先把所有的材料准备齐全，再按照自己的口味来调配。

连接线路时，你要小心翼翼，就像在搭积木一样，一不小心可能就会倒塌。

不过没关系，只要你认真点，绝对能搭出一个好电路。

对了，搭电路的时候要注意极性哦，就像我们交朋友一样，得找到合适的人，不然可能会“短路”，搞得一团糟。

好了，电路搭建完毕，接下来就是测试环节。

你可以把一个音频信号输入到电路中，看看效果如何。

这一刻，心里总是会有些小紧张，就像考试前的心情，期待又害怕。

如果声音从音响中传出，恭喜你，你的努力没有白费！听着那清晰的音质，仿佛自己就是音响界的“调音师”，成就感满满。
