燃气锅炉参数燃气锅炉是一种常见的供热设备,广泛应用于家庭、商业和工业等领域。
燃气锅炉的参数是评估其性能和效能的关键指标,下面将介绍一些常见的燃气锅炉参数。
1. 热效率热效率是评估燃气锅炉能量利用率的指标,通常以百分比表示。
其计算公式为:$$ 热效率 = \\frac{输出热量}{输入热量} \\times 100\\% $$输入热量包括燃烧燃料所释放的热量和锅炉的散热损失。
输出热量是热水或蒸汽的能量。
燃气锅炉的热效率通常在85%至95%之间,高效率的锅炉能更好地利用燃料的能量。
2. 热功率热功率是燃气锅炉输出的热量,以千瓦(kW)为单位。
它是燃气锅炉的一个重要参数,用于确定锅炉的供热能力。
热功率通常根据锅炉的设计特点、燃料类型和燃烧效率计算得出。
在选择燃气锅炉时,需要根据所需的供热需求计算出适当的热功率。
3. 排烟温度排烟温度是燃气锅炉排出的烟气温度,通常以摄氏度(℃)表示。
排烟温度反映了锅炉的燃烧效率,过高的排烟温度表明有大量热量被带走,造成能量的浪费。
排烟温度受多种因素的影响,如燃料类型、燃烧空气过剩系数、锅炉结构等。
要减少排烟温度,可以采取措施增加锅炉的换热面积或改进燃烧器的设计。
4. 燃料消耗量燃料消耗量是指燃气锅炉在单位时间内消耗的燃料量,通常以立方米(m³)或千克(kg)为单位。
它是评估锅炉燃料经济性的重要指标。
燃料消耗量取决于锅炉的热功率、燃料的低热值和锅炉的热效率。
低热值是指单位质量或体积燃料所释放的热量。
燃料消耗量的大小直接影响燃气锅炉的运行成本和环境影响。
更高的热效率可以降低燃料消耗量,减少能源浪费和碳排放。
5. 操作压力操作压力是指燃气锅炉工作时的压力,通常以帕斯卡(Pa)或千帕(kPa)为单位。
操作压力取决于锅炉的设计特点和供热系统的需求。
在选择燃气锅炉时,需要根据供热系统的工作压力确定合适的操作压力。
过高的操作压力可能导致锅炉故障或不稳定的运行,过低的操作压力则可能无法满足供热需求。
宾馆热水锅炉选型方案北京广源发冷暖环保技术有限公司,专业从事真空,沼气,燃气锅炉的销售与安装,下案例为我公司为宾馆热水锅炉的选型方案:一、宾馆条件:1)为60个标间的宾馆提供给客人洗浴用热水。
2)采用燃气热水锅炉,并提出运行成本分析。
二、选型计算:根据本公司以往与其他洗浴中心和酒店的配套经验,每个人洗浴一次用水量约为100L,水温45℃。
该宾馆有60个标间,每个标间2人入住,当该宾馆住满的时候每天每位客人都洗澡一次的总用水量为:100L×2×60=12000L。
根据热值计算:1L的水温度每上升1℃吸热量为1Kcal。
已知用于标准间淋浴用热水的用水量为12吨/天。
水温45℃。
假设冬季进水温度最低为5℃。
则该宾馆每天供给洗浴用热水的总热量输入为:Q=12×1000×(45-5)=48×104 Kcal/天。
当然上述计算为理论值,实际使用中会存在因管道散热等因素导致的热量损失。
该宾馆每天实际需要的热量约为50×104Kcal的热量。
我们采用锅炉和水箱配合提供热水的方式,锅炉出水温度为80℃。
客人可以根据自己喜好自行调节水温。
我们可以采用1台发热量为20×104Kcal/H的燃气热水锅炉,搭配一个容积为5吨的不锈钢保温水箱的系统为客人提供淋浴用热水。
三、选型方案:可选用型号为:CLHS0.23-90/70-Q燃气热水锅炉1台,参数如下:锅炉型号CLHS0.23-90/70-Q产热量200000大卡/小时输出功率0.23MW使用燃料天然气燃料消耗23.5m3/H锅炉压力常压控制方式全自动控制出水温度80℃回水温度60℃锅炉效率≥91%使用电源380V/50Hz锅炉体积1000×900×1850mm四、使用情况:1、锅炉就位,锅炉和水箱管道布设完毕,接好相应接口。
2、锅炉与水箱连接:锅炉出水口接水箱进水口,锅炉进水口接水箱回水口。
如何根据供暖面积选择锅炉大小?供暖面积和锅炉之间其实并没有一一对应的关系,因地域差异,各地区温度不同,以及供暖对象的不同,导致每个型号的锅炉所带的供暖面积有所变化,加上海拔高度的因素,让我们更难选择。
下面我们以住宅来举例说明。
一、项目概况以陕西地区工程案例为例1、采暖面积:86000㎡2、保温性能良好3、冷水进水温度:5℃4、使用能源:燃气二、选型计算1、按45W/M2的采暖指标考虑2、采暖所需的热负荷:采暖热负荷=采暖面积×采暖指标(大型系统应考虑10%的管道损失)备注:采暖指标因地区不同而存在差异,北方地区由于采用保温性能好的围护结构,应采用指标的低值;南方地区应采用指标的高值。
Q需=采暖面积×热指标=86000M2×45W/M2=3870000W(4500000Kcal)需要采暖锅炉提供的热负荷Q=Q需÷热效率(燃气型热效率96%)=4500000÷96%=4687500Kcal=5450KW三、选型WSM低氮冷凝不锈钢锅炉WB-2500C8台四、使用说明该项目为陕西某政府家属院,选用8台VW-2500C,为其86000平米的家属区采暖应用,使用效果良好。
问题:假如采暖期热水器每天工作10小时,那么一个采暖季,采暖费用是多少?(陕西120天)燃气不锈钢锅炉WB-2500C(630000kcal)天然气热值为8500Kcal/M3则每天耗气量为:(63000x8/8500)x10h=5929m³一个采暖季总耗气量为:5928×120=711529M³假设2元/M³,则采暖期总费用为711529×2=1423058元1423058÷86000=16.54/M²采暖期当然,如果是在高寒地区供暖,因采暖指标因地区不同而存在差异,锅炉的供暖面积会下降,具体是多少需要根据当地的海拔气候来决定。
供热燃气热水锅炉选型方案说明一、背景介绍二、需求分析1.供热负荷:通过计算所需供热面积、环境温度和热负荷系数,确定供热负荷。
2.设备性能:需要考虑到锅炉的额定功率、效率、热损失和燃气消耗等指标。
3.运行稳定性:选购具备良好的运行稳定性和可靠性的热水锅炉设备。
4.安全性:燃气热水锅炉的安全性很重要,需要确保设备采用可靠的安全控制系统和防护措施。
5.经济性:需要综合考虑设备的价格、使用寿命、维修保养费用以及燃气消耗等经济性指标。
三、选型方案在满足上述需求的基础上,以下是供热燃气热水锅炉的选型方案说明:1.确定供热负荷:根据建筑物的供热面积、使用环境和热负荷系数等参数,计算出所需的供热能力,以确定设备的额定功率。
2.设备性能:选择具备高效率、低热损失和低燃气消耗的热水锅炉。
可以通过比较不同型号的锅炉的热效率和额定功率来评价其能效水平。
3.运行稳定性:选择具备稳定运行、低故障率和长寿命的热水锅炉。
可以通过查看设备的技术参数和产品说明书来评估其运行稳定性。
4.安全性:确保设备具备可靠的安全控制系统和防护措施,如超温保护、燃气泄漏报警和防火等功能。
可以通过查阅产品说明书以及了解制造商的信誉和售后服务来评估设备的安全性。
5.经济性:综合考虑设备的价格、使用寿命、维修保养费用以及燃气消耗等经济性指标。
对于成本较高但具备较高能效的设备,可以通过计算其运行成本和节能效益来评估其经济性。
四、选型方案的可行性和优劣性评价1.可行性评价:选型方案能够满足供热负荷要求,并具备所需的设备性能、运行稳定性、安全性和经济性指标。
通过对各项指标的评估,确认选型方案是可行的。
2.优劣性评价:对比不同的选型方案,综合考虑其设备性能、运行稳定性、安全性和经济性等方面的优劣之后,选择最合适的方案。
可以使用决策矩阵或其他评估方法,来评价各个方案的优劣程度。
综上所述,供热燃气热水锅炉的选型方案需要综合考虑供热负荷、设备性能、运行稳定性、安全性和经济性等多个因素。
热水锅炉供暖量计算公式热水锅炉是一种常见的供暖设备,它通过燃烧燃料产生热水,然后将热水通过管道输送到各个供暖设备,如散热器或地暖系统,从而实现室内的供暖。
在设计和使用热水锅炉供暖系统时,需要计算供暖量来确定所需的热水锅炉容量和燃料消耗量。
下面我们将介绍热水锅炉供暖量的计算公式和相关参数。
热水锅炉供暖量的计算公式通常是根据建筑的供暖面积、室内温度要求、室外设计温度和热水锅炉的热效率来确定的。
一般来说,供暖量的计算公式可以表示为:Q = (A ×ΔT × 1.163) / η。
其中,Q表示供暖量,单位为千瓦(kW);A表示建筑的供暖面积,单位为平方米(m²);ΔT表示室内温度要求与室外设计温度之差,单位为摄氏度(℃);1.163是一个常数,用于将供暖量的单位从千卡(kcal)转换为千瓦时(kWh);η表示热水锅炉的热效率,取值范围一般在0.8至0.9之间。
在这个公式中,建筑的供暖面积是一个重要的参数,它决定了供暖系统需要提供多少热量来保持室内的舒适温度。
室内温度要求和室外设计温度之差也是一个关键的参数,它反映了供暖系统需要克服的温度差,差值越大,供暖量就越大。
热水锅炉的热效率则反映了燃料的利用效率,它越高,热水锅炉的能耗就越低。
为了更准确地计算供暖量,还需要考虑一些其他因素,比如建筑的保温性能、供暖设备的热损失、室内空气流通情况等。
这些因素都会对供暖量的计算产生影响,需要在实际计算中进行综合考虑。
另外,需要指出的是,以上的供暖量计算公式是针对常规的供暖系统而言的,对于一些特殊的供暖方式,比如地源热泵、太阳能供暖等,可能需要使用不同的计算方法。
因此,在实际应用中,需要根据具体情况进行调整和修正。
在实际工程中,一般会根据建筑的具体情况和需求来确定供暖量的计算参数,然后结合热水锅炉的性能参数和运行条件,来确定最终的供暖量和热水锅炉的容量。
这样可以保证供暖系统的正常运行和高效能耗。
燃气锅炉配管计算关键词:燃气锅炉配管计算 引言: 随着天然气事业的飞速发展,燃气锅炉由于其热效率高、经济、环保等特点在我国的各大中城市得到普遍应用。
燃气锅炉配管设计中的调压器选型、流量计选型、管径计算的正确与否将直接关系到锅炉的安全正常运行和燃气经营者的切身利益。
我公司现在已进行了200多台燃气锅炉的配管设计工作,结合多年的设计工作经验,总结出了一套简明易懂的计算步骤,现提供给热爱燃气事业的朋友,共同研究探讨,供初学者借鉴、参考。
1.调压器选择 1.1调压器选型: 在燃气锅炉房供气系统中,从安全角度考虑,一般采用低压燃气供气系统。
而我国的大多城镇燃气供气压力为中压或次高压,进入锅炉房的燃气压力常由调压站等设施来完成。
调压站的核心设施为调压器,调压器按其工作原理分为直接作用式和间接作用式两种。
直接作用式调压器只依靠敏感元件(薄膜)所感受的出口压力的变化移动调节阀门进行调节。
间接作用式调压器中,燃气出口压力的变化使操纵机构(例如指挥器)动作,接通能源(可为外部能源,也可为被调介质)使调节阀门移动。
间接作用式调压器的敏感元件和传动装置的受力元件是分开的。
直接作用式调压器其特点是反应迅速,当用气量发生变化时,调压器出口处的压力随即发生变化,信息马上传递给敏感元件移动调节阀门进行流量调节。
间接作用式调压器的反应与直接作用式调压器相比稍有滞后,当调压站距锅炉房较近时管道内储存的气量少,用气负荷发生变化时不能及时给锅炉供气,容易造成燃烧器熄火。
调压站距锅炉房较近时一般采用直接作用式调压器。
调压站是燃气供应系统进行降压和稳压的设施,为了使调压后的气压不再受外部因素的干扰,锅炉房应设置专用的调压站。
1.2调压器的选择应符合下列要求: 1.2.1调压器应能满足进口燃气的最高、最低压力的要求; 1.2.2调压器的压力差,应根据调压器前燃气管道的最低设计压力与调压器后燃气管道的设计压力之差值确定; 1.2.3调压器的计算流量,应按锅炉额定流量的1.2倍确定。
供热燃气热水锅炉选型方案说明成纪房地产开发公司拟对已建(分路口小区),供热采暖系统进行改造,经对小区现场实地勘察,以及和建设方对采暖问题的相关探讨,现将供热设备选型的基本参数及热力数据提供如下:一.供热采暖的基本参数1.供热总面积:70000m22.采暖形式均为地板辐射式散热3.现有供热设备为地源热泵机组4.单独为20000m2(两栋高层),采用燃气热水锅炉供热的可行性方案。
二.采暖热负荷的概算采用面积热指标法对采暖热负荷进行计算,按下式进行 Q=q i F×10-3根据《采暖通风与空气调节设计规》GBJ19及《城市热力网设计规》CJJ34,按当地最大热指标取值为75W/m2的理论计算值。
公式中:F—建筑面积(m2)Q—建筑物采暖设计热负荷(KW),q i—建筑物采暖面积热负荷(W/ m2)1.总热功率:5250KW=5.25MW(取值5.6MW)2.总耗热量:450×104 Kcal (65Kcal/m2.C0)3.热源条件:燃气工业热水锅炉4.供热型式;由锅炉房提供热源通过二次换热系统,为小区楼房输送地暖供热。
三.锅炉房水循环量理论计算值(G)∙t/hG=0.86∙K∙QC∙[ tg−th]式中 Q————锅炉额定热功率K————管网散热损失系数,取1.05C————管网热水的平均比热容,kJ/Kg∙0ctg————热水供水温度550C(地暖)th————热水回水温度450C(地暖)代入数据计算值为:G=337m3/h11.小区供热形式为地暖系统,属低温大流量辐射供热,供热锅炉房循环水量比传统散热器采暖系统要大,按照小区楼房分布位置及楼层高度参数,通过二次换热系统采取分区供热型式,能够满足小区整体供热质量和效果。
2.供热系统阻力由沿程压力损失,局部压力损失及设备阻等因素决定,以输送管道规格及配件等数据计算确定。
在循环水泵选型时综合考虑。
3.二次换热机组在循环水泵选型时应综合考虑上述流量,管道系统阻力及扬程的设计参数。
锅炉选型说明锅炉选型范围为:宾馆客房数量为150间,总的采暖面积为10000平方米,12个热水龙头,14个浴室龙头,300个餐位,详细选型如下:1、宾馆卫生用水:房间数量为150间,按照定额,每人每次用热水量为150L/次,水温为45℃,同时使用率为31%,用水高峰期为晚上7-10时(持续3个小时),故每次同时用水的量为:Q=150*150*31%=6975LJ=6975 *45=313875Kcal≈31*104 Kcal水箱的水温一般设置在65℃左右,根据卫生用水规范,必须配置一只水箱。
一般情况下当锅炉从开启到能够产热水,一般需要的时间为30分钟,故水箱的容积可以配置能够满足30分钟内单独供用水设备的水量。
水箱的体积V=150*150*31%*(45/65)*(30/60)≈2.5m3故建议水箱的体积配置 3m32、宾馆采暖:总的采暖面积为为10000m2,采暖负荷按照60Kcal/m2计算,同时使用率为100%,故总的采暖负荷为:J=10000*60=600000 Kcal=60*104 Kcal综合选型配置:卫生用水的热负荷为30*104 Kcal,采暖热负荷为60*104 Kcal,总热负荷为90*104 Kcal。
故锅炉可配置一台双效真空热水锅炉,即TFZ90(卫生用水30*104 Kcal,采暖热负荷为60*104 Kcal)注:如果配置一台TFZ90真空锅炉,在冬季可能为满负荷运行,建议配置一台TFZ30单效真空作为备用(供卫生热水)。
蒸汽锅炉与正空锅炉的能效对照1、锅炉热效率:蒸汽锅炉的热效率一般为89%,真空锅炉的热效率一般为91%.2、换热设备的热效率:蒸汽锅炉用于采暖及提供卫生用水,都必须通过换热设备进行二次换热,换热设备的一般换热效率98%;真空锅炉可直接供采暖及卫生用水,不需要换热。
3、余热损耗蒸汽锅炉通过换热设备换热后,都有冷却水产生,冷却水的温度一般情况为70℃-80℃左右,如果不进行余热回收,将会造成大量的热量损耗;如一台一吨的蒸汽锅炉通过换热设备后,产生的冷却水的总热量为:7-8*104 Kcal;真空锅炉无需换热设备,无冷却水产生。
容积式热水器(炉)选型的常用计算方法(出于资料来源原因,本文中示例以美国A.O.Smith公司生产的热水器为例)集中供生活用水概述◆原则:1.适量的热水供应,使用户满意。
选型力求符合科学性经济性。
2.过大规模的选型,会给用户造成浪费。
◆要素:1.依用水的具体规模(如公寓的总住户量,宾馆客房的出租率等)而定的沐浴用水量。
2.所使用的淋浴类型,即每分钟的流水量。
3.沐浴用水的高峰时间的长短。
(高峰期随用户的类型而定)只要能满足高峰期的用水量,其它时间用水是可以满足的。
4.因高峰期的用水量很大,过大地选择热水炉,会造成浪费。
因此选择相匹配的储水箱组合成一个供热水系统,以保证高峰期的用水。
生活用水的选型计算已知条件:(1)用户的性质及用水方式必须清楚。
如公寓、宾馆、餐馆、工厂、浴室(包括桑拿浴)等不同用户,其用热水的高峰期在什么时候都有不同。
比如:◆公寓用热水大都集中于晚上入睡前的两小时左右为高峰期。
◆宾馆多集中于晚上约两小时。
对于经常组织会议的宾馆可能更集中,约一小时左右。
◆餐馆主要集中于饭前和饭后。
◆工厂主要集中于浴室开放(下班)。
◆商业性浴室,高峰期在晚上或节假日。
◆建筑物的高度和用水的分配情况。
总之,必须对用户的基本情况了解清楚,特别是使用热水的高峰期。
(2)用水设备的状况和设备数量:对设备及数量的了解是为了合理的确定用不量。
◆浴盆:一般浴盆容积为150L,其中冲浪浴盆就有许多规格,要求必须了解清楚。
◆淋浴:用户所希望的流水量如无特别要求,家庭用水一般按6-7L/分设定,公共浴室一般不低于8L/分。
◆洗碗:水槽还是洗碗机,规格有多大。
◆洗衣机举例:对于一般的盆浴,EMGLP-30的热水炉其容积中储备的热水放满一盆后,再有20分钟就可以满足用户再淋浴几分钟。
但对于大的冲浪或按摩浴盆,就只能放满一盆后几乎没有多余的热水。
水温低,要40分钟后才能达到二次冲淋的水温。
用户不会在浴盆中泡40分钟,一般20分钟就够。
燃气锅炉分为蒸汽锅炉和热水锅炉,两种锅炉的用途有区别,蒸汽锅炉主要用在工业生产中,热水锅炉主要用于采暖及生活用水方面。
有关锅炉选型,下面分别介绍一下:燃气蒸汽锅炉选型:蒸汽锅炉的选型,要先确定锅炉的额定蒸发量,也就是计算出每小时需要的蒸汽量。
(额定蒸发量是指在规定的出口压力、温度和效率下,单位时间内连续生产的蒸汽量,也就是指锅炉每小时把水加热成蒸汽的产量。
)蒸汽锅炉应用行业很多,化工、食品、医药、建材、包装等行业都可以用到蒸汽锅炉。
a.医院消毒设备,可以通过查看设备的参数来计算每小时所需要的蒸汽参数;b.工厂工艺用汽的话可以通过工艺流程来计算每小时需要的蒸汽。
注意:计算出蒸汽用量后需要选择额定蒸发量超过计算蒸汽用量20%的锅炉,因为很多因素(如管道损失、锅炉水垢、烟垢)将会使锅炉偏离理想的运行工况或者有时会有增加用汽的情况。
食品厂用10吨超低氮燃气蒸汽锅炉运行现场燃气热水锅炉选型热水锅炉有两种用途:采暖和生活用水,下面的选型方案单一,如果您同时需要采暖及洗浴,可以找专业的锅炉厂家去选型。
1、取暖耗热量计算公式:采暖标准:100w/m2耗热量公式=100x总面积x860/10001t水开温40℃所需耗热星计算公式:1T*1000L*40℃=40000kcal例:比如用户需要每小时5tk,那么所需锅炉功率热值就是5t*40000Kcal=200000Kcal.2、适用于各种耗热量损失的计算公式(此如大池等):Q=mc=t=?(这个问号代表水重量,以吨为单位) X1000LX3C=?例: 10t大池每小时按温降3%C计算;10Tx 1000LX3=0000kcal/h所得每小时损耗热量为3万大卡,后面要把这个损失的热量加回去。
综上所述,1吨燃气热水锅炉可供6000-8000平方米采暖面积,可带60个淋浴头。
河北邯郸2台1.4MW燃气热水锅炉运行现场河南远大锅炉有限公司,64年专注工业锅炉,燃气锅炉专业生产厂家,WNS系列燃气锅炉,采用卧式三回程湿背式结构设计,大波纹炉胆加螺纹烟管技术,增加辐射受热面积,锅炉热效率高达96%;大炉膛设计配置低氮燃烧器,锅炉氮氧化物排放低于30mg,满足国家最严环保标准。
家用热水锅炉选型计算公式家用热水锅炉是家庭生活中非常重要的设备,它可以为家庭提供热水和供暖。
在选择家用热水锅炉时,需要根据家庭的实际情况来进行选型计算,以确保选购到合适的设备。
下面将介绍家用热水锅炉选型计算的公式和相关内容。
1. 热水需求量的计算。
在选择家用热水锅炉时,首先需要计算家庭的热水需求量。
热水需求量的计算公式如下:Q = V ×ΔT ×ρ× c。
其中,Q为热水需求量,单位为千瓦时(kWh);V为家庭每天使用的热水量,单位为升(L);ΔT为水温的变化,一般取40℃;ρ为水的密度,一般取1千克/升;c为水的比热容,一般取4.18焦耳/(克·℃)。
通过以上公式可以计算出家庭每天的热水需求量,然后根据实际情况来选择合适的热水锅炉。
2. 热水锅炉的热功率计算。
在选择家用热水锅炉时,还需要计算热水锅炉的热功率,以确保其能够满足家庭的热水需求。
热水锅炉的热功率计算公式如下:P = Q / t。
其中,P为热水锅炉的热功率,单位为千瓦(kW);Q为热水需求量,单位为千瓦时(kWh);t为加热时间,一般取1小时。
通过以上公式可以计算出家庭所需的热水锅炉的热功率,然后根据实际情况来选择合适的热水锅炉。
3. 热水锅炉的热效率计算。
在选择家用热水锅炉时,还需要考虑热水锅炉的热效率。
热效率是指热水锅炉将燃料燃烧产生的热能转化为热水的能力,热效率越高,热水锅炉的能耗越低。
热水锅炉的热效率计算公式如下:η = (Q / H) × 100%。
其中,η为热水锅炉的热效率,单位为百分比(%);Q为热水需求量,单位为千瓦时(kWh);H为燃料的热值,单位为千焦耳/千克(kJ/kg)。
通过以上公式可以计算出热水锅炉的热效率,然后根据实际情况来选择合适的热水锅炉。
4. 热水锅炉的选型。
在进行了热水需求量、热功率和热效率的计算之后,就可以根据实际情况来选择合适的热水锅炉了。
一般来说,家用热水锅炉的热功率和热效率都是比较重要的参数,需要根据家庭的实际情况来进行选择。
供暖多是用热水锅炉,现在国家推荐的环保锅炉是燃气锅炉,该系列锅炉是以天然气、液化气、沼气、城市煤气等气体燃料,具有清洁环保、节能高效的特点。
燃气供暖锅炉选型:1吨燃气热水锅炉理论上可以供暖10000平,但是要考虑建筑物的保温情况、高度、锅炉使用地区海拔、锅炉热损失等情况,一般可以供暖6000-8000平米,可以结合实际供暖面积套入计算,就可以算出需要多大的锅炉。
燃气锅炉供暖成本,前期是锅炉投资成本,不同吨位的锅炉价格不同,吨位越大,锅炉价格越高,还有辅机设备及安装运输方面的价格差异,详细的锅炉成本可以咨询专业的锅炉厂家。
下面以1吨燃气锅炉为例,分析其供暖成本,供暖成本包括:燃料成本、水费、电费、人工费用、维修费用,其中,燃料成本占据总成本90%以上,下面计算燃料成本:1吨燃气热水锅炉,一小时消耗天然气75立方,天然气价格取3元(各地区不同),一小时的燃料费用为225元,客户可以结合每天的工作时间计算出来每天的燃料成本、每月的燃料成本等。
燃气热水锅炉有两种炉型,一种是卧式三回程燃气热水锅炉,一种是燃气真空热水锅炉。
一、WNS系列燃气热水锅炉:0.7MW-14MW(1-20吨)该系列锅炉采用内燃三回程火管结构,下置波纹炉胆,高温烟气经波纹炉胆回火室依次冲刷第二及第三回程烟管,由后室烟囱排入大气。
该型锅炉配备全自动燃烧机,不仅具有给水自动调节、控制水温、自动运行等功能,还具有程序启停、超压熄火等全方位保护功能,运行稳定、安全可靠、经久耐用。
河北邯郸2台燃气热水锅炉运行现场二、Z-WNS系列燃气真空热水锅炉:0.7MW-7MW(1-10吨)燃气真空热水锅炉负压运行,并设有多重保护功能,安全可靠,永不爆炸;采用SU304不锈钢管热交换器,传热效率高,散热损失小,排烟温度低;配置多路换热器,可同时实现多路供热;外观精巧,安装方便,维保方便,无需监检。
北京学校采暖用3台燃气真空热水锅炉运行现场远大锅炉,专业燃气锅炉生产厂家,60余年来为广大用户提供安全、节能、环保、高效的锅炉产品,WNS系列燃气热水锅炉,实测NOx最低排放量最低为20mg/m ³,符合国家最严环保标准,项目案例现场超20000家,覆盖全球86个国家及地区。
锅炉房计算书一.采暖热负荷采暖建筑面积约F=200000m2采暖热指标q=50w/m2计算热负荷Q’=50X200000=10Mw燃气热水锅炉热效率0.92选型热负荷Q=1.15Q’/0.92=11.5/0.92=12.5Mw二.锅炉选型选用3台4.2Mw燃气热水锅炉.工作压力1.0Mpa。
循环水量144 m3/h 三. 一次水泵选型水泵台数与锅炉台数对应.选4台水泵,其中一台备用.1.管路阻力: 管线总长L=1200m 干管比摩阻取80Pa/m沿程阻力H’=80x1200=96KPa局部阻力按沿程阻力的0.7计算,即H’’=96x0.7=67.2KPa H1=96+67.2=163.2KPa建筑内部阻力50KPa2.锅炉房内部阻力锅炉阻力50KPa锅炉房内管道阻力100KPa3.管道系统总阻力H3=1.2x(163.2+50+100)=1.2x313.2KPa=1.2x31.32M=37.59m 4.水泵选型选IRG125-200型热水泵L=160 m3/h H=50m N=37kw四.换热机组二次水泵选型1.选型热负荷高区采暖面积约50000m2计算热负荷Q=1.2x50 w/m2x50000 m2=3000000w=3000kw2. 循环水量L=3000x860/25=103.2 m3/h3.水泵选型选IRG100-200型热水泵L=100 m3/h H=50m N=22kw五. 定压水泵选型1.一次水定压选ISG40-170型热水泵L=5.3 m3/h H=36m N=2.2kw2.二次水定压选ISG40-220型热水泵L=5.5 m3/h H=60m N=4kw六.泄爆面积计算锅炉间F=14.55X13.1-1.8X5.7=190.6-10.26=180.34m2锅炉间V=AxBxH=180.34X4=721.4m3泄爆面积比值K=f/V>0.05 f>0.05V=0.05x721.4=36.1 m2实际泄爆面积f’=14.55x2.5=36.4 m2满足要求.七.通风1.锅炉间送风:单台锅炉燃烧空气量L1=1000X6=6000 m3/h总送风量:L=6000X3=18000 m3/h选SWF-1-NO8#混流式风机L=20883 m3/h H-353Pa N=4.0kw2.水泵间送风:按6次/h换气计算总送风量:L=7.8x2x7.1x5x6=3323 m3/h选BFT35-11NO3.15#轴流式风机L=3726 m3/h H-201Pa N=0.37kw八.事故排烟事故排风量按12次/时换气计算。

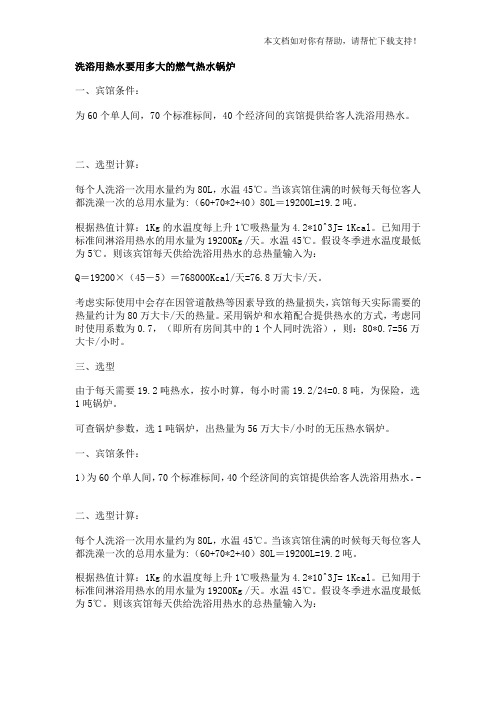

洗浴用热水要用多大的燃气热水锅炉一、宾馆条件:为60个单人间,70个标准标间,40个经济间的宾馆提供给客人洗浴用热水。
二、选型计算:每个人洗浴一次用水量约为80L,水温45℃。
当该宾馆住满的时候每天每位客人都洗澡一次的总用水量为:(60+70*2+40)80L=19200L=19.2吨。
根据热值计算:1Kg的水温度每上升1℃吸热量为4.2*10^3J= 1Kcal。
已知用于标准间淋浴用热水的用水量为19200Kg /天。
水温45℃。
假设冬季进水温度最低为5℃。
则该宾馆每天供给洗浴用热水的总热量输入为:Q=19200×(45-5)=768000Kcal/天=76.8万大卡/天。
考虑实际使用中会存在因管道散热等因素导致的热量损失,宾馆每天实际需要的热量约计为80万大卡/天的热量。
采用锅炉和水箱配合提供热水的方式,考虑同时使用系数为0.7,(即所有房间其中的1个人同时洗浴),则:80*0.7=56万大卡/小时。
三、选型由于每天需要19.2吨热水,按小时算,每小时需19.2/24=0.8吨,为保险,选1吨锅炉。
可查锅炉参数,选1吨锅炉,出热量为56万大卡/小时的无压热水锅炉。
一、宾馆条件:1)为60个单人间,70个标准标间,40个经济间的宾馆提供给客人洗浴用热水。
-二、选型计算:每个人洗浴一次用水量约为80L,水温45℃。
当该宾馆住满的时候每天每位客人都洗澡一次的总用水量为:(60+70*2+40)80L=19200L=19.2吨。
根据热值计算:1Kg的水温度每上升1℃吸热量为4.2*10^3J= 1Kcal。
已知用于标准间淋浴用热水的用水量为19200Kg /天。
水温45℃。
假设冬季进水温度最低为5℃。
则该宾馆每天供给洗浴用热水的总热量输入为:Q=19200×(45-5)=768000Kcal/天=76.8万大卡/天。
考虑实际使用中会存在因管道散热等因素导致的热量损失,宾馆每天实际需要的热量约计为80万大卡/天的热量。
电磁热水、蒸汽、导热油锅炉选型计算公式深圳市普能电气锅炉选型计算公式电磁热水机组供暖是产热,放热的无限循环的过程;热负荷(W/㎡)意思是单位面积的散热量,将房屋内的散热量通过电磁热水机组产热补充,即为供暖的目的。
计算公式:直热型供暖:Qx=Qj×F÷1000Qx:热消耗量(KW)Qj:热负荷(W/㎡)F:面积(㎡)蓄热型供暖:Qx=(Qj1×F×H1+Qj2×F×H2)÷H3÷1000KWQx:热消耗量(KW)Qj1:非谷段热负荷(W/㎡)选择正常热负荷Qj2:谷段热负荷(W/㎡)由于人们睡觉时间盖被子,可以适当减低热负荷F:供暖面积(㎡)H1:非谷段时间(白天有太阳,照射,时间可取6-8小时)H2:晚上供暖时间(没有太阳,热负荷减小,时间加长选8-10小时)H3:谷段时间根据当地低谷电时间选择电锅炉功率:Q=Qx÷η×AQ:电锅炉功率(KW)Qx:热消耗量(KW)η:锅炉热效率(%)通常按照98%计算A:安全系数通常可取1.05-1.2运行费用:S=Q×h×D×B×J÷FQ:电锅炉功率(KW)J:当地电价(元/KWH)S:运行费用(一冬天以平方取暖费用)h:单天运行时间(小时)D:供暖天数(天)B:运行系数(通常取0.6)F:供暖面积(㎡)直供计算:1000㎡房屋保温效果良好,热负荷60W/㎡,当地电价0.5元/KWh,供暖时间120天。
耗热量:Qx=60W/㎡×1000㎡÷1000KW=60KW电锅炉功率选择:Q=60KW÷0.98×1.05=64.2KW;即选择70KW运行费用:S=70KW×8h×120d×0.6×0.5÷1000㎡=20.16元/平方·冬季蓄能计算:1000㎡房屋保温效果良好,热负荷60W/㎡,当地谷电价0.3元/KWh,谷电时间为8小时,供暖时间120天。
锅炉选型计算公式(实用)
1. 引言
本文档旨在提供一些实用的锅炉选型计算公式,以帮助工程师在锅炉选型过程中做出正确的决策。
以下是一些常用的计算公式,供参考。
2. 锅炉热负荷计算公式
2.1 汽包锅炉热负荷
汽包锅炉的热负荷(单位:千瓦)可根据以下公式进行计算:热负荷 = 锅炉容量 ×热效率
2.2 水管锅炉热负荷
水管锅炉的热负荷(单位:千瓦)可根据以下公式进行计算:
热负荷 = 蒸汽流量 ×焓差
3. 锅炉蒸发量计算公式
锅炉蒸发量(单位:千克/小时)可根据以下公式进行计算:蒸发量 = 热负荷 / 燃料的低位发热量
4. 锅炉容量计算公式
锅炉容量(单位:千瓦)可根据以下公式进行计算:
容量 = 蒸发量 ×燃料的低位发热量 / 热效率
5. 温度差计算公式
温度差(单位:℃)可根据以下公式进行计算:
温度差 = 进口温度 - 出口温度
6. 总体选型公式
综合考虑锅炉的热负荷、蒸发量、容量和温度差,可以使用以下公式进行锅炉选型:
锅炉选型 = 热负荷 / (蒸发量 ×温度差)
7. 结论
本文档介绍了一些实用的锅炉选型计算公式,希望能够对工程师们在锅炉选型过程中提供一些帮助。
请注意,在实际应用中,还需要考虑一些细节和特定情况,本文档中的公式仅作为参考。
燃气热水锅炉主要用于供暖、洗浴、生活用水方面,那么,燃气热水锅炉如何选型?一吨锅炉可以供暖多大面积,带多少个淋浴头?下面为大家介绍一下:1、取暖耗热量计算公式:采暖标准:100w/m2耗热量公式=100x总面积x860/10001t水开温40℃所需耗热星计算公式:1T*1000L*40℃=40000kcal例:比如用户需要每小时5tk,那么所需锅炉功率热值就是5t*40000Kcal=200000Kcal.2、适用于各种耗热量损失的计算公式(此如大池等):Q=mc=t=?(这个问号代表水重量,以吨为单位) X1000LX3C=?例: 10t大池每小时按温降3%C计算;10Tx 1000LX3=0000kcal/h所得每小时损耗热量为3万大卡,后面要把这个损失的热量加回去。
综上所述,1吨燃气热水锅炉可供6000-8000平方米采暖面积,可带60个淋浴头。
WNS系列燃气热水锅炉,通过热水循环泵循环保温水箱的热水,周而复始把水箱的热水加热,可以实现洗浴目的;热水锅炉通过热水循环泵循环暖气管道的热水,通过散热器(暖气片)可以达到人们采暖的要求;热水锅炉和热水循环泵配合换热器可以实现洗浴和采暖的双重功能。
另外需要注意的是:燃气热水锅炉供暖方式一般采用锅水循环的方式进行,除非7米以上高层供暖,其它不需要额外使用二次加压泵,供暖方便,供暖效果好。
热水锅炉用于洗浴时,不能直接用锅炉内加热的水,原因有两个:第一:水位过高,出水温度为95度,不适宜直接用于洗浴第二:卫生条件不好。
锅炉内部水质不好,不适宜用于洗浴。
因此,热水锅炉用于洗浴的时候一般额外添加换热机组,加热用于洗浴的水到40度左右。
河北邯郸2台1.4MW燃气热水锅炉。
热水系统燃气锅炉选型计算
1.确定热水需求:首先,需要计算热水系统的热水需求量,通常以单位时间内需要供应的热水升数(升/小时)来衡量。
2.确定供暖面积:根据建筑物实际供暖面积,确定热水系统的供暖范围。
3.计算散热量:根据供暖面积计算散热量,散热量的计算公式为:散热量=供暖面积×散热单位面积的冷却负荷系数。
4.确定设计温度差:根据具体情况确定设计温度差,常见的设计温度差为20℃。
5.计算热水产生量:根据散热量和设计温度差,计算热水的产生量,公式为:热水产生量=散热量/工质(水)的比热×设计温度差。
6.确定热效率:根据所选燃气锅炉的热效率,确定热水的供应量。
7.确定锅炉容量:根据热水产生量和燃气锅炉的热效率,计算锅炉的容量,容量的计算公式为:锅炉容量=热水产生量/燃气锅炉的热效率。
8.考虑安全系数:在确定锅炉容量时,需要考虑一定的安全系数,以保证供应的热水充足。
9.选择适合的锅炉:根据以上计算结果和实际需求,选择适合的燃气锅炉型号。
在选择时,还需要考虑锅炉的品牌声誉、性能指标和售后服务等因素。
10.其他参数的考虑:除了锅炉容量,还需要考虑其他参数,如燃料的能源消耗量、设备运行的噪音、排放情况等,选择性能和环保性较好的锅炉。
