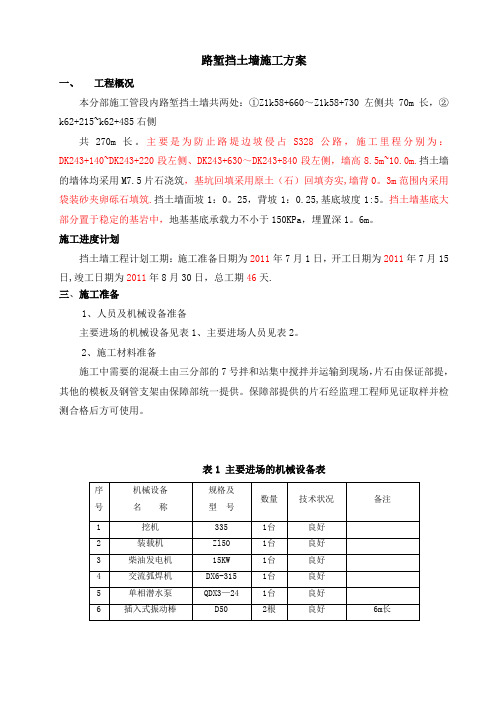

路堑挡土墙施工方案一、工程概况本分部施工管段内路堑挡土墙共两处：①Z1k58+660～Z1k58+730左侧共70m长，②k62+215~k62+485右侧共270m长。
主要是为防止路堤边坡侵占S328公路，施工里程分别为：DK243+140~DK243+220段左侧、DK243+630～DK243+840段左侧，墙高8.5m~10.0m.挡土墙的墙体均采用M7.5片石浇筑，基坑回填采用原土（石）回填夯实,墙背0。
3m范围内采用袋装砂夹卵砾石填筑.挡土墙面坡1：0。
25，背坡1：0.25,基底坡度1:5。
挡土墙基底大部分置于稳定的基岩中，地基基底承载力不小于150KPa，埋置深1。
6m。
施工进度计划挡土墙工程计划工期：施工准备日期为2011年7月1日，开工日期为2011年7月15日,竣工日期为2011年8月30日，总工期46天.三、施工准备1、人员及机械设备准备主要进场的机械设备见表1、主要进场人员见表2。
2、施工材料准备施工中需要的混凝土由三分部的7号拌和站集中搅拌并运输到现场，片石由保证部提，其他的模板及钢管支架由保障部统一提供。
保障部提供的片石经监理工程师见证取样并检测合格后方可使用。
表1 主要进场的机械设备表表2 主要进场人员表1、基坑开挖开挖前，做好场地临时排水措施，雨天坑内积水应及时排干。
采用跳槽明挖施工.人工配合挖掘机开挖，视地质情况适当放坡,挖机开挖至设计基底高程以上10cm时改为人工挖基。
基坑开挖不能间断，达到设计高程后及时夯实验基，基坑不能暴露太久。
为防止雨水，开挖基坑时在其基坑以外周边挖一排水沟并保持畅通。
基坑开挖后,若发现地基与设计情况有出入，应及时通知设计、监理单位进行调整。
2、基础、墙身施工1。
地基承载力检测合格后，进行挡土墙基础施工。
2.选料严把质量关，基础、墙身采用M7.5水泥砂浆砌筑，片石形状要大致平整、发现有锋棱角时,敲除棱角，隐蔽面可不加修凿,但要嵌缝严密。
路堑挡土墙施工方案一、工程概况本分部施工管段内路堑挡土墙共两处：①Z1k58+660~Z1k58+730左侧共70m长，②k62+215~k62+485右侧共270m长。
主要是为防止路堤边坡侵占S328公路，施工里程分别为：DK243+140~DK243+220段左侧、DK243+630~DK243+840段左侧，墙高8.5m~10.0m。
挡土墙的墙体均采用M7.5片石浇筑，基坑回填采用原土（石）回填夯实，墙背0.3m范围内采用袋装砂夹卵砾石填筑。
挡土墙面坡1:0.25，背坡1:0.25，基底坡度1:5。
挡土墙基底大部分置于稳定的基岩中，地基基底承载力不小于150KPa，埋置深1.6m。
施工进度计划挡土墙工程计划工期：施工准备日期为2011年7月1日，开工日期为2011年7月15日，竣工日期为2011年8月30日，总工期46天。
三、施工准备1、人员及机械设备准备主要进场的机械设备见表1、主要进场人员见表2。
2、施工材料准备施工中需要的混凝土由三分部的7号拌和站集中搅拌并运输到现场，片石由保证部提，其他的模板及钢管支架由保障部统一提供。
保障部提供的片石经监理工程师见证取样并检测合格后方可使用。
表1 主要进场的机械设备表表2 主要进场人员表1、基坑开挖开挖前，做好场地临时排水措施，雨天坑内积水应及时排干。
采用跳槽明挖施工。
人工配合挖掘机开挖，视地质情况适当放坡，挖机开挖至设计基底高程以上10cm时改为人工挖基。
基坑开挖不能间断，达到设计高程后及时夯实验基，基坑不能暴露太久。
为防止雨水，开挖基坑时在其基坑以外周边挖一排水沟并保持畅通。
基坑开挖后，若发现地基与设计情况有出入，应及时通知设计、监理单位进行调整。
2、基础、墙身施工1.地基承载力检测合格后，进行挡土墙基础施工。
2.选料严把质量关，基础、墙身采用M7.5水泥砂浆砌筑，片石形状要大致平整、发现有锋棱角时，敲除棱角，隐蔽面可不加修凿，但要嵌缝严密。
209国道K1+120~K1+196段左侧路堑挡土墙施工方案一、工程范围和内容209国道K1+120~K1+196段左侧挡土墙，全长76m，墙高为4~6.42m，挡土墙类型：浆砌仰式路堑挡土墙，施工依据规划设计部提供的挡土墙施工断面图进行施工作业。
二、施工方法及技术措施(一) 施工准备熟悉施工图纸，测试程序方法，道路中心线，墙基坑开挖边线放样，挖至设计墙基底高程，进行基底承载力检测，同时进行水泥砂浆试配，送检，各项要求达到设计要求后及时组织队伍进场施工。
(二) 施工方法按图施工，分段开挖按沉降缝一段一段逐步进行，确保工程质量，确保工期，按规范做试块送检，按施工安全规范的规定和采取预防事故的措施，确保施工安全。
施工人员上岗必须佩戴工作牌，头带安全帽，文明施工不能穿拖鞋，不能穿短裤，不能打赤膊上工地，施工前进行安全技术交底。
贯彻到施工队落实到人。
施工用地设范围设置明显标示，非施工人员不准进入施工现场，做好雨季施工的准备工作以及雨季施工的安全防护，高开挖土边坡要覆盖彩条布以免下雨时发生坍方，土质不良易坍方处应采取竹跳板支撑。
沟槽开挖后及时清基，并请监理、质检部门检测，逐批签认，随开挖，随下基，随砌筑，并及时分层回填墙背土，并夯实，按设计要求间距，留出伸缩（沉降）缝，具体位置如挡墙正面图所示：分别设在K1+140、K1+160 、K1+180之处。
并按规定要求的挡墙断面（坡度）砌筑平整，缝成直线，为此可设立临时标准样架作准绳，使墙面正直整齐，做好场地临时排水。
砌石工程的材料应符合规范要求，砂石洁净，砂浆强度不低于设计标号，拌和均匀，色泽一致，稠度适当，和易性适中。
砌体石块应互相咬接，砌缝砂浆饱满，砌缝宽度不大于3cm，上下层错缝（竖缝）距离不小于8cm，尽量使每层石料顶面自身形成一个较平整的水平面，砌石时，一般应按平面上先砌角石，再砌面石，最后砌填腹石的顺序进行，其空隙必须用砂浆挤填密实，严禁通缝，叠砌，贴砌和浮塞，砌体勾缝应牢固美观，其宽厚要求基本相称。
挡土墙及道路施工方案一、项目概况本项目为挡土墙及道路施工工程，位于市区内，用于改善交通状况和保障公共安全。
本方案旨在确保施工过程安全、高效，并保证施工结果符合相关标准和要求。
二、施工准备1.设备准备：准备挡土墙施工所需的大型设备，如挖掘机、装载机、推土机等，并确保设备的良好运行状态。
2.施工材料准备：准备挡土墙所需的建筑材料，如混凝土、钢筋网等，以及道路建设所需的材料，如沥青、碎石等。
3.施工人员培训：对施工人员进行必要的安全培训，确保其具备相关操作技能和安全意识。
4.环境调查：对施工区域进行环境调查，了解地质、水文等情况，为施工方案的制定提供参考。
三、挡土墙施工1.地基处理：根据环境调查结果，对地基进行相应处理，如挖土、夯实等，以保证地基的稳定性。
2.基础施工：在地基上进行挡土墙基础的施工，根据设计要求进行混凝土浇筑、回填等工序。
3.墙体施工：在基础完成后，进行挡土墙墙体的施工，根据设计要求进行砌筑、抹面等工序。
4.防水处理：在挡土墙完成后，对挡土墙进行防水处理，以保证挡土墙的稳定性和耐久性。
四、道路施工1.路基处理：对道路地基进行挖填、夯实等工序，确保路基稳定，并按照设计要求进行边沟、排水等处理。
2.路面施工：在路基完成后，进行道路路面的施工，包括碎石铺设、沥青铺设等工序。
3.路灯安装：在道路施工完成后，进行路灯的安装工作，确保夜间交通安全。
4.标志标线：在道路施工完成后，对道路进行标志标线的施工，包括交通标志、车道线等。
五、安全管理和质量控制1.安全管理：建立项目安全管理体系，设置安全检查岗位，定期进行安全检查和培训，保证施工过程安全。
2.质量控制：建立项目质量控制体系，设立质量检查岗位，按照相关标准和要求进行施工质量检查，确保施工结果符合要求。
3.监测与调整：在施工过程中进行实时监测，对施工过程中出现的问题及时调整，确保施工效果达到预期。
六、环境保护1.环境影响评估：对施工对周围环境可能造成的影响进行评估，并制定相应的环境保护措施。
九环东线公路隐患整治工程（平武段）路堑挡土墙施工方案施工方案编制：复核：审核：四川豪特路桥工程有限公司二0一四年四月路堑挡土墙施工方案一、编制依据1.《公路路基施工技术规范》JTGF10-20062.《公路工程质量检验评定标准》JTG F80/1-20043.设计路堑挡土墙标准图纸。
4.现场踏勘调查资料。
二、工程概况该段路堑挡土墙共38道，合计3620m3。
墙身及基础均采用C20片石混凝土。
三、施工组织1、施工准备1.1图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行复查。
1.2挡土墙片石掺加量严禁超过20％，片石抗压强度不小于30Mpa.1.3 C20砼采用现场拌合。
1.4布置材料堆放场地及备料。
1.5水采用饮用水。
1.6主要机械：JS500砼搅拌机4台、挖掘机1台。
1.7施工班组：组长黄厚龙。
1.8混泥土配合比：砂浆配合比（水泥：水：砂：碎石=1：0.6：2.55：3.38）已通过监理试验室验证批准。
2、施工工艺流程（见下图）施工准备测量放线流水导流（如有）基槽开挖地基承载力检测立模加固安装泄水孔做滤水层浇筑混凝土并人工摆片石拆除模板养护3、施工方案3.1施工场地准备3.1.1测量放线，定出桩位中心线及开挖边界线。
3.1.2清除挡土墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。
3.2开挖3.2.1基槽开挖采用1.2m3斗容量的液压挖掘机一台进行基槽开挖，开挖长度根据现场地质情况进行分段开挖，每段15或20米。
机械开挖至基底设计标高以上10cm时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，确保基底符合设计及相关规范要求。
3.3基础施工3.3.1片石混凝土采用沿槽浇筑，浇筑过程中,严格控制配合比,砼中片石的掺量控制在20%范围以内。
片石用人工摆放，分散布置。
3.3.2采用插入式50型振动棒进行振捣，砼振捣密实，振捣过程中快插慢抽。
第1篇一、工程概况挡土墙工程是一项重要的土石方工程，主要用于支撑土体、防止滑坡、加固边坡等。
本工程位于我国某地区，地质条件复杂，土质松散，地下水位较高，施工难度较大。
为确保工程质量和安全，特制定本施工方案。
二、施工准备1. 施工图纸：熟悉施工图纸，明确工程量、结构形式、施工要求等。
2. 材料设备：准备施工所需的材料，如混凝土、水泥、砂石、钢筋、模板等，并检查设备是否完好。
3. 施工人员：组织施工队伍，对施工人员进行技术交底和安全教育。
4. 施工现场：平整场地，搭建临时设施，确保施工现场安全、整洁。
三、施工方法1. 施工流程（1）场地平整：根据设计要求，对施工场地进行平整，确保场地水平。
（2）基础处理：对地基进行处理，包括挖除松散土层、换填、夯实等。
（3）挡土墙施工：根据设计要求，进行挡土墙施工。
（4）回填土：在挡土墙完成后，对回填土进行分层压实。
（5）竣工验收：对施工完成的挡土墙进行验收。
2. 施工步骤（1）场地平整1）清除场地内的杂物、杂草等。
2）使用推土机、挖掘机等设备进行场地平整。
（2）基础处理1）根据设计要求，确定基础深度和宽度。
2）使用挖掘机开挖基础，挖除松散土层。
3）换填：对地基进行换填，选用合适的填料，分层夯实。
4）夯实：使用夯实机对基础进行夯实，确保基础密实。
（3）挡土墙施工1）钢筋加工：根据设计要求，加工钢筋，并进行防腐处理。
2）模板安装：根据设计要求，安装模板，确保模板牢固、平整。
3）混凝土浇筑：按照混凝土配合比，进行混凝土浇筑，分层浇筑，确保混凝土密实。
4）养护：混凝土浇筑完成后，进行养护，保证混凝土强度。
（4）回填土1）分层回填：按照设计要求，分层回填土，每层厚度控制在20cm左右。
2）压实：使用压实机对回填土进行压实，确保压实度达到要求。
（5）竣工验收1）检查挡土墙外观质量，确保无裂缝、变形等。
2）检测挡土墙的承载能力和稳定性。
3）检查回填土的压实度，确保符合设计要求。
县人武部新营院土方平整工程直立式挡土墙专项施工方案编制人：审核人：批准人：建设有限公司2020年月日目录一、编制依据 (2)二、工程概况 (2)三、施工准备 (3)四、施工计划安排 (5)五、施工方法 (6)六、模板计算书 (9)七、脚手架搭设 (13)八、边坡监测 (18)九、质量保证措施 (20)十、冬雨季施工措施 (21)十一、安全保证措施 (24)十二、文明施工措施 (25)十三、环境保护措施 (26)直立式混凝土挡土墙施工方案一、编制依据1、《混凝土结构工程施工质量验收规范》GB50204-20152、《混凝土质量控制标准》GB50164-20153、《建筑工程施工质量验收统一标准》GB50300—20134、《建筑施工模板安全技术规范》JGJ162-20135、《建筑基坑工程监测技术规范》(GB 50497-2009)6、《建筑边坡工程技术规范》(GB50330-2013)7、《工程测量规范》(GB50026—2007)8、《建筑施工高处作业安全技术规范》(JGJ80-2016)9、《建筑施工安全检查标准》(JGJ59-2011)10、《建筑机械使用安全技术规程》(JGJ33-2012)11、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ 130-2011)12、《建筑施工安全检查评分标准》(JGJ59-2011)二、工程概况本工程为直立式混凝土挡墙，设有两种高度，一种类型：挡墙1（H:2m、281.14m长），对挖方区边坡坡脚加固；挡墙2（H＝7m、94.09m 长），对填方区边坡加固；挡土墙墙身均采用C20混凝土浇筑。
挡土墙埋深不小于0.5m，填料内摩擦角不小于30°，纵向长填按10～15m 分段跳挖基础并及时装模板浇筑混凝土，墙后填土须待挡土墙墙身强度达到设计强度的75%以上方可填筑；挡土墙墙身高出外地面30cm处开始设置泄水孔（ф75mm），间距2m可正向或梅花型布置，其向外的排水坡度应不小于5%，泄水孔后设30×30×30cm小石子堆过滤，以防泄水孔堵塞；挡土墙每隔10～15m设置一道缝宽2cm沉降缝，并沿顶、外两边填塞沥青麻絮，其深度不小于15cm。
挡土墙专项施工方案方案一、施工方案概述挡土墙是一种用于改变地势和保证土坡稳定的结构。
本施工方案是为了确保挡土墙的正常建设和使用，提出了详细的施工方案。
本方案包括挡土墙施工前的准备工作、挡土墙的设计和选材、挡土墙的施工工艺和措施。
二、准备工作1.地质调查：在挡土墙施工前，进行土场的地质调查和勘察工作，确定土质情况和地质条件。
2.施工准备：确保施工场地安全，为施工人员提供安全保护设施，准备所需的施工设备和材料。
3.挡土墙的设计和选材：根据地坡的高度和土体的特性，确定挡土墙的设计参数。
选用适合的材料，如砖块、混凝土、石块等。
三、挡土墙的设计和选材1.设计参数：根据土坡的高度和土质的稳定性，确定挡土墙的高度、厚度和坡度。
设计时要考虑到土体的抗压强度和抗剪强度。
2.选材：挡土墙的材料主要有砖块、混凝土、石块等。
选材时要考虑到材料的抗压强度、抗冻性能和耐久性。
四、挡土墙的施工工艺和措施1.土方开挖：根据挡土墙的设计参数，进行土方开挖工作。
确保土方开挖的坡度和斜面坡度符合设计要求，避免土方滑坡。
2.土方回填：在土方开挖完成后，进行土方回填作业。
回填土的密实度和湿度要符合设计要求，以保证挡土墙的稳定性。
3.墙体施工：根据挡土墙的设计要求，进行墙体的施工。
施工要采取适当的加固措施，如加设纵向钢筋和横向钢筋，以增强挡土墙的抗拉强度和抗冲击能力。
4.排水系统：建设挡土墙时要考虑排水系统的建设。
在挡土墙的下部设置排水管道，以便有效排除地面内部的积水和渗透水。
五、施工安全措施1.施工人员的安全：施工人员要遵守工地安全规定，佩戴安全帽和防护装备，注意施工现场的安全。
2.施工设备的安全：施工设备要经过安全检查和维修，操作人员要经过培训，遵守操作规程，防止设备事故的发生。
3.天气条件的控制：在施工过程中，要根据天气情况进行安全控制，避免在强风、暴雨等恶劣天气条件下施工。
六、施工质量控制1.材料验收：对挡土墙的材料进行严格的验收，确保材料的质量和性能符合设计要求。
公路挡土墙施工方案
公路挡土墙是一种常见的路基防护结构，用于控制路基土体的侧滑和护坡稳定。
下面是一种施工方案：
一、前期准备工作
1.确定挡土墙的位置、尺寸和设计要求。
2.清理施工现场，确保工作区域安全无障碍。
3.按照设计要求进行土方开挖和平整。
二、挡土墙基础施工
1.根据设计要求进行基坑开挖，并清理基坑底部杂物。
2.在基坑底部铺设一层厚度为20cm的砂石垫层，进行均匀夯实。
3.根据设计要求，在垫层上搭设钢筋网格，并进行固定。
4.灌注混凝土，确保基础的牢固和稳定。
三、挡土墙主体结构施工
1.根据设计要求，选择合适的挡土墙材料，如预制挡土墙板、
砖石等。
2.根据设计要求，搭设挡土墙的垂直支撑结构，如钢筋混凝土
支撑桩。
3.根据设计要求，将挡土墙板或砖石依次堆砌，每层之间使用
适当的粘结剂固定。
4.在挡土墙的背面设置排水设施，以保证墙体后方的排水顺畅。
四、挡土墙面处理工程
1.根据设计要求，对挡土墙表面进行抹灰处理，使其光滑平整，
提高美观性和抗渗性。
2.根据设计要求，对挡土墙进行防水处理，以保护墙体免受水分侵蚀。
五、挡土墙附属设施施工
1.根据设计要求，设置挡土墙的防护栏杆或护栏，以确保行人和车辆的安全。
2.设置挡土墙周围的排水设施，以保证墙体周围的排水畅通。
3.根据需要，设置适当的照明设施，提高夜间的可见性和安全性。
最后，对施工过程进行检查和验收，确保挡土墙的质量和安全性。
同时，定期对挡土墙进行维护和检修，以延长使用寿命和保证路基的稳定性。
挡土墙的施工方案3.施工准备3.1 材料准备石料：片石的厚度不应小于150mm（卵形和薄片者不得使用）。
镶面石料应选择尺寸稍大并具有较平整表面，且应稍加粗凿。
在角隅处应使用较大石料，大致粗凿方正，进行强度试验并报监理批准后用于本标段的砌体施工。
对准备用于砌筑的片石石料使用前用水冲洗表面的污垢、水锈。
混凝土：按照各部位所需混凝土的标号，由混凝土拌和系统集中拌制。
水：在施工场地附近砌筑水池，用水泵抽取干净、无污染等符合设计标准要求的水进行砌筑施工。
模板：挡土墙浇筑采用采用组合型钢模板，每块模板尺寸为1.5m×0.6m，边角部位采用木模板，每个施工部位需准备150m2模板。
3.2 配合比试验按照设计规定的标号和和易性要求，进行配合比试验，采用机械拌制，配料时称量允许误差符合设计要求。
四、施工进度计划及资源配置4.1 施工进度计划挡土墙工程施工计划2023年01月28日开工，2023年03月31日完工。
4.2 人员安排根据施工需要，各挡土墙施工现场拟配备13人，其中管理人员1人，砌筑工6人，机械工及电工计5人，其它2人。
4.3 施工机械防护工程浆砌石施工地点配置混凝土罐车（3m3）1台、自卸汽车1辆、手推车2辆。
混凝土施工地点配置自卸汽车2辆、手推车4辆、φ50型振捣器4个。
五、施工方案5.1 准备工作挡土墙施工前，我部安排人员对施工现场进行“三通一平”工作，即通水、通电、通路，平整场地，做好空中电线、地下电缆、水管等障碍物的调查工作，如与挡土墙发生冲突，及时找相关单位协助解决。
施工前先由技术人员和施工人员全面检查各项施工准备工作主要包括施工机具，施工需要的材料等，逐级进行技术和安全交底，使各项安全、技术措施在思想上、组织上、操作上得到落实。
5.2 测量定线（1）根据施工设计图纸，准确计算挡土墙的轴线位置，然后上报测量监理工程师认可。
（2）按测量监理工程师认可后的轴线资料进行轴线放样，并测定出边线，同时需引桩便于校核，并上报监理工程师。
挡土墙施工方案一、工程概况1.1工程简介枫林隧道池州端洞口下方紧邻阊江，平面距离最近处仅9米，路面至河床高差达11m。
隧道洞口无施工平台，为了解决施工平台不够及隧道施工便道问题，在保证洞口下方现状河流正常流通情况下，将现有阊江向西边改移30m（最大值），河道外侧冲刷侧修筑C20片石砼挡墙。
挡墙东侧按1:1坡比分层填筑土方至洞口设计路面高度以修筑施工便道。
1.2气象信息项目区属中亚热带湿润性季风气候，气候温暖湿润，日照充足，季风明显，四季分明，雨量充沛。
区内无霜期234～258天，多年平均气温15.6～16.1度，极端最高气温40.9度（1967年8月28日），极端最低气温-15.6度（1969年2月5日）。
多年平均降水量1494.9～1701.6mm，最大年降水量2508.2mm（1983年），最小年降水量888.7mm（1978年），平均年降水日为160～200天，连续最长降雨期达40天。
全年降水量各月分配不均匀，5～8月为丰水期，降水量占全年降水量的61.6%，11月至翌年一月为枯水期，降水量占全年降水量的38.4%多年平均蒸发量1243.6mm，年最大蒸发量1472.6mm，年最小蒸发量1073.8mm。
多年平均相对湿度80～85%。
冬季多行西北风，夏季多行西南风；当风力较小时，风向则较混乱而表现出漩涡性，或因受地形主导因素的影响而表现出某种固定性。
又由于山脉、树林等障碍物的阻挡作用，平均风速减少，累年平均值为0.9m/s。
1.3施工条件1.3.1施工用水施工改河的地表水主要为阊江以及各沟谷的泉水、地面流水汇合后形成的溪流，颇为发育，水流量受大气降雨影响较大，降雨较多，入渗量增加，施工用水可就近引水。
1.3.2 施工用电因现场施工用电专线还未铺设完成，故施工用电可由附近居民原有生活电力引入接到现场，现场备用1台250KW发电机，电力完全满足现场施工需要。
1.3.3 施工便道施工便道可在原有Z004县道接入河道的小路基础上延长拓宽，跨越原河道时埋设涵管，便道顶宽4.5m，设置单向排水坡。
1.4 施工图纸二、工程重难点分析（1）本工程正值雨季施工，须采取措施确保施工质量和施工工期，是本工程的重点。
（2）施工图纸不详变数较大容易造成返工及二次施工，给工程施工带来一定的困难。
（3）如何控制好重力式挡土墙质量是施工的重难点。
（4）本工程两侧为百姓居民区，施工过程中产生的扰民问题是本工程的重点。
（5）本工程施工在居民区人多杂乱，对成品需要重点的保护。
三、施工进度计划枫林隧道池州端改河重力式挡土墙施工计划工期：2019年7月1日～2019年7月20日。
四、施工方案4.1 施工准备施工准备阶段其主要任务是调查、了解、熟悉工程内容、工艺流程，施工规范、设计材料要求，建造临时建材堆放场地，落实施工机具和劳动力资源，确保控制点的交接和施工工序的顺畅以及如何保证工程质量、工程安全。
4.1.1 技术准备熟悉施工图，进行现场核对，重点是对地形地貌、地表和地下水源、边坡稳定、山坡裂缝、滑动面、气象等变化情况作详细调查了解，根据实际地形，核查施工图中挡土墙沉降缝与伸缩缝、泄水孔等设置是否合理，基础埋深及地质描述与实际地基情况是否相符，挡土墙与路基或构造物连接是否平顺、稳定等。
当施工图与实际情况不相符时，应及时报批处理。
4.1.2 材料准备对采购的材料进场前，应先通过试验检验，合格后方可采用。
提前做好砂浆配合比设计、墙背填料的击实试验等。
4.2 施工工艺流程图4.2-1 重力式挡土墙施工工艺流程图4.3 施工方法4.3.1 测量放样（1）根据施工图划分施工段，精确测定挡土墙墙趾处路基中心线及基础主轴线、墙顶轴线、挡土墙起讫点和横断面，曲线段每5m设一桩，并应根据地形和施工放样的实际需要增补横断面。
（2）放桩位时，应测定中心桩及挡土墙的基础地面高程及开挖深度，临时水准点应设置在施工干扰区域之外，施测结果应符合精度要求并与相邻路段水准点相闭合。
4.3.2 基槽开挖（1）开挖前将场地清理平整，基坑开挖应保持良好的排水，基坑外设置集水坑，以利于基底排水。
（2）基坑开挖按照要求控制基底高程，挖到基岩，确保地基承载力满足要求。
4.3.3 基础施工开挖基坑处理后，检验基底尺寸及标高，报请监理工程师验收合格后方可浇筑基础。
地面以下部分为挡墙基础，基础施工宽度比墙身宽度放大10cm，利用土模浇筑片石混凝土。
4.3.4 反滤层施工在墙背与侧沟平台相交处的最底排泄水孔下设置隔水层，隔水层采用混凝土封闭，混凝土等级为C20；墙背设置反滤层，反滤层采用0.5m透水性好的材料，同时从下部封闭层开始，交错设置两排排水孔，横向间距2m。
PVC管要求在预埋前将进水口切成斜面并打磨光滑，并对深入墙后10cm长范围内PVC管进水口处包裹一层透水土工布，预埋过程中PVC管斜面必须朝上放置，向外坡度约为4%。
（详见图2.4-2）4.3.5 模板施工（1）挡土墙采用120cm*90cm“九合板”。
（2）九合板背后布置5m*10cm方木次龙骨，次龙骨方木竖向布置，纵向间距15cm（中对中），5cm宽一面使用钢钉钉在模板上。
（3）主龙骨采用Φ42钢管双拼焊接而成，主龙骨水平布置，竖向间距60cm，主龙骨水平布置以提高模板平整度。
（4）外模与内间模使用Φ12对拉螺栓进行加固，对拉螺栓布置间距：水平×竖直=1.0m×0.6m。
（5）为防止混凝土结构将内模压垮，在挡土墙背模与基岩之间加设斜撑，以加固模板稳定性。
（6）模板与混凝土的接触面应清理干净并涂刷脱膜剂，但不得影响模板结构性能，模板使用后应按规定修整保存，注意保护外表面光滑。
（7）挡墙砼分层浇筑，每层高2m，因此每次支模板高度为2m。
模板施工示意图如下：图4.3.5-1 模板施工示意图4.3.6 脚手架施工外模架立借助临时脚手架进行拼装加固，脚手架为单排立杆临时脚手架，脚手架立杆横向间距为0.9mm，脚手架步距为1.2米。
（1）立杆施工立杆施工底部置于坚硬的基岩上，脚手架要设置纵、横向扫地杆，扫地杆布置在距离地面不大于0.2米的立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上，立杆的接头采用对接扣件连接。
（2）横向水平杆施工横向水平杆两端用直角扣件固定在竖向立杆上，横杆间距为1.2米，布置在纵向水平杆上，横向水平杆、纵向水平杆使用扣件固定于立杆上。
（3）纵向水平杆施工纵向水平杆设置在立杆内侧，长度为脚手架通常布置；纵向水平杆接长采用扣件对接，也可采用搭接（采用搭接时搭接长度不小于1.0m），纵向水平杆的对接扣件应交错布置，两根相临纵向水平杆的接头不宜设置在同步或同跨内，不同步的要错开不小于0.5米。
（4）脚手板施工脚手板应满铺，施工作业层周围20cm高范围内施做脚踢板以防止物品滚落；脚手板长度小于2米时，采用两根横向水平杆支撑，其板长两端均应与支承杆可靠地固定。
高处增加一根纵向水平杆，作为栏杆，栏杆与脚手板间设置防护网。
4.3.7 混凝土工程现浇墙身采用C20片石混凝土。
现浇混凝土挡土墙与基础的接合面，安设接茬石，找平模板底，然后架立墙身模板，混凝土开始浇灌前，先用砂浆封底，防止烂根。
混凝土由枫林隧道队拌和站或祁门县商品砼拌合站供给，混凝土的配合比按设计混凝土标号来进行实验确定。
混凝土拌合、运输、浇筑、振捣应符合规范要求和监理工程师的要求。
混凝土由混凝土运输车运至现场，利用挖机配合料斗入模。
混凝土浇灌从低处开始分层均匀进行，采用插入式振捣器振捣，振捣棒移动距离不应超过其作用半径的1.5倍，并与侧模保持5-10cm的距离，切勿漏振或过振。
在混凝土浇灌过程中，如表面泌水过多，应及时将水排走或采取逐层减水措施。
浇灌到顶面后，应及时抹面，安装接茬石，定浆后再二次抹面，使表面平整。
混凝土浇灌过程中应派出木工、钢筋工、电工及试验员在现场值班，发现问题及时处理。
有专人负责每一车混凝土的坍落度实验，确保混凝土坍落度在16～18cm之间。
4.3.8 拆模及养生混凝土浇筑完进行収浆后，应及时洒水养护，养护时间最少不得少于7天，在常温下一般48小时即可拆除墙身侧模板，拆模时，必须注意以下事项：（1）高处、复杂结构模板的拆除，应有专人指挥和切实可靠的安全措施，并在下面标出作业区，严禁非操作人员进入作业区。
操作人员应配挂好安全带，禁止站在模板上的横拉杆上操作，拆下的模板应集中吊运，并多点捆牢，不准向下乱扔。
（2）模板拆除前必须确认混凝土强度达到规定，并经拆模申请批准后方可进行，要有混凝土强度报告，混凝土强度未达到规定，严禁提前拆除。
（3）拆模应遵循先安装后拆除，后安装先拆除的原则；（4）在拆除2m以上模板时，要搭脚手架或操作平台，脚手板满铺，并设防护栏杆。
严禁在同一垂直面上操作。
（5）每人要有足够的工作面，数人同时操作时要明确分工，统一信号和进行。
4.3.9 沉降缝设置挡土墙沿线路方向结合地形及地质变化情况设置沉降缝，间距10～15m；缝宽2～3cm，采用泡沫板隔断。
五、质量控制及检验（1）混凝土原材（石料）应符合设计规定的类别和标号，石质应均匀，不易风化无裂缝。
片石：一般用爆破或偰劈法开采石块、厚度不小于15cm。
（2）在底板混凝土凝固后，再进行混凝土灌注，墙身与底板相接处将底板凿毛且不得留下残渣。
（3）浇筑挡墙混凝土时，底板在宽度方向不应间断，必须一次浇注完成；墙身在高度方向若有间断，第二次浇注时必须保证新浇混凝土与凝固混凝土的牢固粘结。
（4）支挡结构施工允许偏差见表 5.4-1。
六、劳动力配置计划人员配置见下表：表6.1-1 作业人员配置表。
