防水施工及节点部位构造做法

一级屋面防水做法节点
一、一级屋面防水做法种必须注重的三道防水，三道防水有着严格的要求。

1.第1道：所施工的3cm厚贴一定要是P型单面自粘卷材;
2.第2道：需要选择60厚硬泡聚氨酯防水保温一体做施工材料;
3.第3道：一定要有1.5cm厚度的水泥基渗透结晶防水。

二、一级屋面防水的具体做法：主要是在ⅰ-ⅱ防水等级的屋面构造上，使用刚柔结合多道互防来进行设防施工。

1.一级防水的结构层：现浇或预制混凝土楼板;
2.一级防水的隔气层：fs2复合防水卷材300g/m2卷材，由设计人员根据建筑物功能要求选用;
3.一级防水的找平层：20mm厚1：2.5-3.0水泥砂浆找平压光;
4.一级防水的附加层：在转角或特殊部位附加一层fs2复合防水卷材;
5.一级防水的粘接层：用专用胶刷1-2mm;
6.一级防水的防水层：由设计人员根据屋面防水等级和设计要求选择fs2复合防水卷材;
7.一级防水的保护层：防水卷材老化及机械损伤和上人屋面或非上人屋面，可分为三种做法：
做法一：20mm厚1：3水泥砂浆做1.5×1.5半缝分格，分格缝用密封材料嵌缝;
做法二：40mm厚细石混凝土掺5%膨胀剂做3.0×3.0半缝分格，并振捣密实，表面抹平压光(适用于上人屋面)，分格缝用密封材料嵌缝;
做法三：用含水泥重15?3胶水泥素浆做10mm厚保护层(适用与简易屋面);
8.为了防止保护层开裂，严格控制沙粒粒径，采用中粗砂，425#普通硅酸盐水泥。

建筑基本部位及节点防水施工处理方案一、基础防水处理基础是建筑物的承重部分，因而基础防水处理就显得尤为重要。

基础的防水处理一般分为以下几个步骤：1.基础墙面防水处理：首先，进行基础墙面的清洁处理，确保墙面没有残留的灰尘、油污等杂质。

然后，刷涂基础专用防水涂料，确保涂层的平整度和附着力，并且涂层的厚度要均匀，确保防水效果。

最后，进行防水涂层的保护层处理，避免受到外界的损坏。

2.基础板面防水处理：首先，进行基础板面的清理处理，确保板面干燥清洁。

然后，采用高强度的基础防水涂料进行涂层处理，确保涂层厚度适当，并且均匀涂刷，确保涂层的附着力和防水效果。

最后，进行涂层的保护层处理，确保涂层不受到外界损害。

二、墙体防水处理墙体是建筑物的承重结构之一，因此墙体的防水处理也十分重要。

墙体的防水处理一般分为以下几个步骤：1.墙面防水处理：首先，进行墙面的清洁处理，确保墙面表面干燥、平整。

然后，采用适当的防水材料，如防水涂料、防水膜等进行涂刷或粘贴处理，确保涂层的厚度均匀，并且附着力强。

最后，进行墙面的保护层处理，确保墙面不受到外界的损害。

2.墙体节点防水处理：墙体节点是墙体与其他建筑部位连接处的重要部分，因此对节点的防水处理也很重要。

节点防水处理一般需根据具体情况来进行处理，常见的处理方法有采用防水带、防水膜等。

首先，进行节点的清洁处理，确保节点表面干燥、清洁。

然后，采用防水带或防水膜进行粘贴处理，确保防水材料与建筑物连接紧密，并且无渗漏现象。

三、屋面防水处理屋面是建筑物的重要部分，屋面的防水处理直接影响整个建筑物的安全性和使用寿命。

屋面的防水处理一般分为以下几个步骤：1.屋面基层防水处理：首先，进行屋面基层的清理处理，确保基层干燥、平整。

然后，根据具体情况选择适当的防水材料，如聚合物改性沥青防水卷材、重烧瓦等，在基层上进行铺贴处理，确保材料与基层之间的附着力强，并且无缝隙、无渗漏。

最后，进行涂层保护层的处理，确保涂层不受到外界的损害。

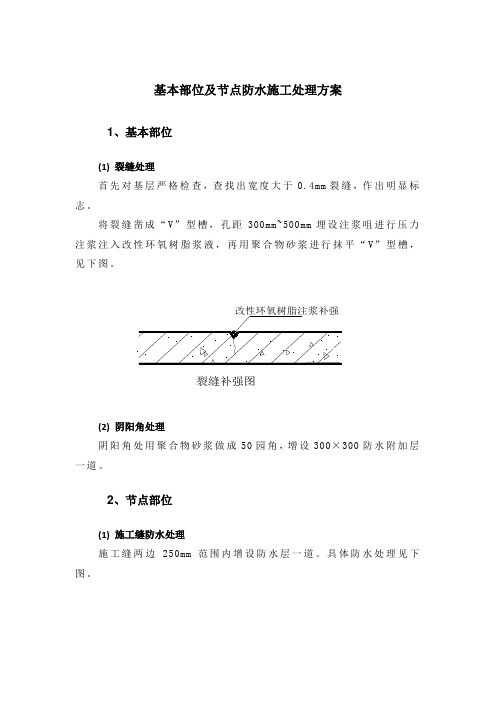

基本部位及节点防水施工处理方案
1、基本部位
(1) 裂缝处理
首先对基层严格检查，查找出宽度大于0.4mm裂缝，作出明显标志。

将裂缝凿成“V”型槽，孔距300mm~500mm埋设注浆咀进行压力注浆注入改性环氧树脂浆液，再用聚合物砂浆进行抹平“V”型槽，见下图。

(2) 阴阳角处理
阴阳角处用聚合物砂浆做成50园角，增设300×300防水附加层一道。

2、节点部位
(1) 施工缝防水处理
施工缝两边250mm范围内增设防水层一道。

具体防水处理见下图。

(3) 预埋套管穿墙面防水处理
穿过防水层的管道预理套管，套管中间焊接止水钢板，管道安装完成后，用石棉水泥填实，两端用胶泥密封材料密封，迎水面设附加防水层一道。

(4) 变形缝大样
钢筋砼盖板防水层柔性材料嵌填
橡胶止水带
防水附加层聚苯板
变形缝防水大样(5) 地下室侧壁止水螺杆
(6) 管道穿楼板防水处理
穿过防水层的管道四周找平层应按规范要求施工，与基层交接处预留凹槽，填密封油膏，再将管道四周除锈、打光、然后在管口四周300mm范围内及管面100mm高范围内做911聚氨脂防水附加层一道。

密封油膏嵌缝
911聚氨酯加强层
管道出楼板防水大样
（7）屋面防雨水口大样。

基本部位及节点防水施工处理方案1、基本部位(1) 裂缝处理(若有)首先对基层严格检查，查找出宽度大于0.4mm裂缝，作出明显标志。

将裂缝凿成“V”型槽，孔距300mm~500mm埋设注浆咀进行压力注浆注入改性环氧树脂浆液，再用聚合物砂浆进行抹平“V”型槽，见下图。

(2) 阴阳角处理阴阳角处用聚合物砂浆做成50圆角，增设300×300防水附加层一道。

(3) 螺杆洞防水处理(甲方配合处理)对于突出防水基面的拉杆螺栓应割掉并至基面内≥20mm，清理干净，涂刷聚合物水泥基防水涂料，再用聚合物水泥砂浆进行修平。

在螺杆洞侧凿出50mm×50mm×20mm喇叭形(要求开口朝下)，用防水砂浆分两次封闭高出墙面 1.0mm～2.0mm，检查是否出现细微裂缝或空鼓。

全部螺杆洞的都必须处理且通过专项隐蔽验收。

2、节点部位(1) 施工缝防水处理施工缝两边250mm范围内增设防水层一道。

具体防水处理见下图。

侧墙施工缝防水大样钢筋砼(自防水)侧壁复合使用(3) 预埋套管穿墙面防水处理穿过防水层的管道预理套管，套管中间焊接止水钢板，管道安装完成后，用石棉水泥填实，两端用胶泥密封材料密封，迎水面设附加防水层一道。

(4) 车道变形缝防水处理(5) 变形缝大样(6) 水落口防水处理水落口是屋面的雨水集中的部位，处理不好时，最容易引起渗漏，因此，落水口周围与屋面交接处，应作密封处理，并要求涂膜应伸入落水口内50mm，防止翘边开缝，但落水口构件必须安装牢固。

(做法)见下图(7) 管道穿楼板防水处理穿过防水层的管道四周找平层应按规范要求施工，与基层交接处预留凹槽，填密封油膏，再将管道四周除锈、打光、然后在管口四周500mm范围内及管面100mm高范围内做1.5厚911聚氨脂防水附加层一道，增设无纺布增强。

防水成品保护措施成品保护是防水工程成败的关键，为确保防水工程达到理想的效果，对于成品保护必须特别注意：✧在防水层施工中或防水层已完成而保护层未完成时，是成品保护的最关键时期。

防水工程节点施工细部做法，告别渗漏！1、基坑侧边防水卷材铺贴要求基坑侧边及距坡顶、坡底800mm 宽度范围内防水卷材必须实铺。

2、桩头防水做法①桩顶、桩侧及桩周边250 范围先刷一道渗透结晶防水涂料；②渗透结晶防水涂料上抹20 厚聚合物防水砂浆；③大面防水施工于聚合物防水砂浆上，边缘至桩边；④大面防水与桩交接处以及桩头锚筋根部密封膏密封；3、底板沉降后浇带超前止水构造做法①沉降后浇带均采用超前止水构造；②先浇筑超前止水构造的砼，再浇筑底板砼；③底板砼浇筑前应对先浇筑的砼表面凿毛处理；④超前止水伸缩缝下增设500 宽防水附加层；4、施工后浇带构造做法（有降水）①地下水位高于基础底板时，基础垫层施工时在后浇带位置设置抗水压垫层，构造做法如图所示；②抗水压沉垫单独浇筑，混凝土标号同基础底板；③防水卷材附加层在抗水压垫层下通长布置并在两边各超出250mm；④此位置各层顺序为：地基→垫层→防水层→防水附加层→抗水压垫层→底板；结点做法与设计不符时，以设计为准。

5、施工后浇带构造做法（无降水）①地下水位低于基础底板时，按图示做法设置后浇带；②后浇带砼接缝处位置500 宽防水附加层；6、无外伸基础底板边缘处防水构造做法（砖胎模）①底板施工前砌筑砖胎模并施工防水卷材及附加层；②施工基础底板及导墙；③上部墙体施工完毕后将砖胎模顶部后拆部分拆除；④施工墙体防水卷材；7、有外伸基础底板边缘处防水构造做法（砖胎模、木模板）一、采用砖胎模施工①基础底板施工前砌砖胎模；②施工防水及附加层，防水在砖胎模顶部留出甩茬，此处防水留齐槎；③施工基础底板及导墙；④施工其余外部防水卷材，与砖胎模甩槎卷材搭接200宽；二、采用木模板施工①基础底板施工前支设木模；②施工防水卷材及附加层，端部钉嵌至木方上；③施工基础底板及导墙；④拆除侧边木模，施工其余防水卷材，卷材在筏板侧边搭接200 宽。

8、基础内降水井封井做法①降水井的封井时间依现场实际情况而定；②封井时，先向井内填充碎石，后向井内灌注混凝土，井内混凝土从垫层向下高度应大于一米；③井口处焊接封堵钢板；④降水井应高出底板30mm；⑤预埋钢管直径应满足取泵要求200，壁厚不小于3mm；9、不同平面止水钢板焊接位置及做法① 止水钢板搭接处需要双面紧贴满焊，搭接长度为100mm；② 不同平面转角处的止水钢板采用整块板弯折后贯通；③ 止水钢板搭接位置距离转角不应小于300mm；10、同一平面止水钢板焊接位置及做法同平面止水钢板相遇焊接时应将两块钢板边缘弯折处适当压平，使两块钢板在平直段进行搭接，搭接长度不低于100mm，之后再进行双面紧贴满焊；11、止水钢板穿柱、梁部位的箍筋加固方法① 当止水钢板需穿过柱子和梁箍筋时，此箍筋应使用开口箍，与止水钢板进行焊接；② 单面焊接长度不小于10d 且不允许将止水钢板焊穿；12、止水螺杆的质量要求①双面焊接饱满；②无砂眼、无夹渣、无漏焊；③螺栓直径d 不应小于14mm；④止水环厚度3mm；13、地下室外墙止水螺杆端部处理方法①拆除墙体模板；②取下锥形螺套；③ 烧断锥形螺套内外露螺杆；④ 聚合物水泥砂浆封堵；⑤做防水附加层；14、地下室中间层楼板与外墙施工缝处防水构造做法① 地下室外墙顶部施工时预埋100x100 木方在图所示位置，后拆除，形成施工缝；② 在施工缝位置安装膨胀止水条；③ 浇筑楼板及墙体混凝土；15、地下室外墙根部防水做法①转角位置做50mm 圆弧；②转角、变形缝、施工缝、管根处做防水附加层，宽度不小于500mm；③防水卷材搭接宽度须符合规范要求；④相连卷材接头应错开不小于500mm；⑤上下两层和相邻两幅卷材的接缝应错开1/2幅宽且两层卷材不得垂直铺贴；16、出墙群管管根做法①出墙群管管根应设置混凝土墩台，与外墙混凝土同时浇筑，外侧群管外皮距墩台外边混凝土300mm；②群管横竖向净间距不小于100mm；③群管端头采用钢板临时封堵时，钢板不应超出管边，以便正面模板安装；④墩台内侧应设置模板定位支架，保证墩台浇筑尺寸；⑤墩台外侧模板采用钢管加固；17、车库顶板阳角防水节点①阳角防水附加层顶部不低于250mm，立墙处在施工缝向下不小于250mm；②立面与平面转角处，卷材接头应留在平面上，距立面不小于600mm；③立墙与平面防水卷材的搭接宽度均不小于150mm；18、外墙卷材防水收头做法① 地下墙体收头部位应高出设计室外地坪500mm。

目录1 工程概况 (3)1.1工程性质和作用 (3)1.2工程水文地质情况 (3)1.3建筑和结构概况 (3)2 方案选择 (3)3 施工程序 (5)3.1车库底板防水 (5)3.2车库侧墙防水 (5)3.3车库覆土顶板防水 (6)4 施工准备 (6)4.1技术准备 (6)4.2现场准备 (6)4.3材料准备 (6)5 施工工艺 (7)5.1施工要点 (7)5.2车库底板防水施工 (8)5.3车库侧墙防水施工 (12)5.4车库覆土顶板防水施工 (12)6 细部构造及节点详图 (13)6.1塔吊基础节点防水 (13)6.2车库抗浮锚杆防水做法 (15)6.3侧墙对拉螺栓防水处理 (16)6.4穿墙管防水做法 (16)6.5车库侧墙与底板收口节点 (17)6.6底板后浇带及外墙施工缝防水处理方法 (17)6.7车库外墙与底板处防水收口节点 (18)6.8车库底板电梯井、集水坑、柱基等部位防水构造 (18)6.9阴阳角防水附加层做法 (18)7 资源计划 (19)7.1劳动力资源计划 (19)7.2施工机具计划 (20)8 质量控制及保证措施 (20)8.1质量控制措施 (20)8.2成品保护措施 (21)8.3检查验收措施 (21)9 安全文明保证措施 (22)10 编制依据 (22)1 工程概况1.1工程性质和作用和黄·小港湾改造项目（4号地块）工程位于青岛市市北区，北邻惠民路，西侧临小港二路，东面为邱县路。

整个工程包括1栋高层住宅、7栋联排别墅、3栋沿水网点、1栋船形商业和1个大型地下车库，总建筑建筑面积52610.42m2。

本项目由和记黄埔地产（青岛）有限公司投资建设，青岛腾远设计事务所有限公司设计，勘察单位为山东地矿局，监理单位为青岛万通建设监理有限责任公司，青岛一建集团有限公司总承包施工。

1.2 工程水文地质情况依据地质勘察报告信息，本工程地下水类型主要为第四系孔隙潜水和基岩裂隙水，地下水与海水无联系，无腐蚀性。

防水施工方案一、工程概况本工程为防水施工工程，主要针对屋面、卫生间、阳台等部位的防水施工。

工程量约为1000平方米。

防水施工范围包括屋顶、卫生间、阳台等部位，防水等级为一级。

二、施工材料本工程防水材料选用SBS改性沥青防水卷材，该材料具有良好的耐久性、耐腐蚀性和防水性能，能够满足一级防水等级的要求。

三、施工方法基层处理：首先对基层进行处理，清除表面的灰尘、杂物、油污等，对凹凸不平的部位进行填补或打磨，保证基层平整、干燥、干净。

涂刷基层处理剂：在基层表面涂刷基层处理剂，涂刷要均匀，不得有漏刷、堆积现象。

涂刷后等待干燥。

节点处理：对阴阳角、管根等节点部位进行加强处理，采用耐久性好、防水性能强的防水材料进行密封。

铺贴防水卷材：将SBS改性沥青防水卷材按照顺序铺贴在基层上，铺贴时要压实、平整，不得有空鼓、翘边等现象。

卷材搭接长度不得小于10cm，搭接处要采用热熔焊接。

特殊部位处理：对于屋顶排水口、烟囱等特殊部位，采用耐腐蚀、耐高温的防水材料进行处理。

质量检测：施工完成后进行质量检测，检查防水层是否有渗漏、鼓泡等现象，如有不合格处进行整改。

四、施工流程准备工作：包括技术交底、人员培训、材料采购等。

基层处理：按照上述要求进行基层处理。

节点处理：对阴阳角、管根等节点部位进行加强处理。

铺贴防水卷材：将SBS改性沥青防水卷材按照顺序铺贴在基层上，并采用热熔焊接方式进行搭接。

质量检测：对完成的防水层进行质量检测，确保无渗漏、鼓泡等问题。

验收工作：按照相关标准进行验收，确保施工质量符合要求。

后期维护：定期对防水层进行检查和维护，保证长期使用效果。

五、安全措施施工人员必须经过专业培训，熟悉施工工艺和操作规程，持证上岗。

在施工现场设置安全警示标志和安全防护设施，确保施工安全。

对施工人员进行安全教育，加强安全意识，遵守安全规章制度。

对施工现场的电气设备、消防器材等进行定期检查和维护，确保其正常运行和使用效果。

在施工过程中，要保持安全通道畅通无阻，不得堆放杂物和设备，防止造成安全事故。

地下室防水节点做法第一节结构自防水一般规定第一条防水混凝土应采用硅酸盐水泥或普通硅酸盐水泥，防水混凝土掺入粉煤灰的级别不得低于二级。

第二条预拌防水混凝土入泵坍落度控制在120mm～160mm，并做好现场实测。

底板防水混凝土施工前要做好降排水工作，不得在有积水的环境中浇注混凝土。

第三条地下室穿外墙群管部位应现场用竹胶合板模板套孔封堵，不得采用钢丝网封堵。

第四条外墙和底板防水混凝土应分层浇注，分层厚度不大于 500mm，每层应振捣密实。

如坍落度损失不能满足施工要求时，严禁直接加水后使用。

第五条防水混凝土应按后浇带分块连续浇注，尽量少留施工缝。

第六条模板拆除后防水施工前及时割除一次性止水螺杆，并用防水砂浆将螺杆端头封闭。

第二节地下室其它防水一般规定第七条若地下室采用除结构自防水之外的其它防水做法，防水应包裹整个地下室；除渗透结晶防水做法之外，其它防水基层阴阳角应抹成50mm的圆弧角。

第八条不管采用何种防水材料，防水基层无杂质、打磨修补平整，施工面过于光滑的应打磨成粗糙面。

第九条涂料防水前后两遍应相互垂直涂刷，涂膜厚度必须达到设计要求或规范规定。

第三节地下室防水细部做法（适用卷材防水）第十条后浇带防水细部做法1.底板、外墙、地下室顶板后浇带部位必须做防水附加层，防水附加层宽度需在两侧各伸出后浇带 250mm 以上。

2.结构底板、外墙、地下室顶板后浇带结构施工时必须居中预埋钢板止水带，同时封堵严密，固定牢固，振捣密实。

3.后浇带浇筑必须满足设计的要求时间；收缩型后浇带一般在两侧混凝土龄期达到图纸规定时间后施工，沉降型后浇带必须待高层部位主体结构施工结束、沉降基本完成后浇筑。

4.后浇带应采用补偿收缩混凝土浇筑，其抗渗和抗压等级按设计要求，且不应低于两侧混凝土。

5.后浇带混凝土应一次浇筑，不得留设施工缝；混凝土浇筑后应及时养护，养护时间不少于 28 天。

6.节点图（止水钢板详结构图）底板后浇带节点图第十一条施工缝防水细部做法1.地下室底板上返导墙的施工缝必须居中预埋钢板止水带，其它水平施工缝埋设钢板止水带或膨胀止水条；止水钢板接长时两块钢板搭接处必须满焊，同时钢板 U 型口朝向迎水面一侧；止水条应居中、连续，不得间断。
