桥梁墩台帽施工监理细则

墩台、盖梁施工监理实施细则XX市内环高架快速路网工程XJ2标总监办（XK1+000～XK3+106、XK6+681.6～XK10+640.366、XK11+455.016～XK12+925 ）分项工程墩台、盖梁监理实施细则编制人：审核(批)人：XX工程咨询监理有限公司二O 年六月三十日XX内环高架XJ2标分项工程监理实施细则——墩台、盖梁施工监理实施细则承包人应严格施工过程的控制和管理，按照规范和相关标准化施工要求并经监理工程师批准的方案组织施工，认真履行施工自检和报验程序，避免工程质量缺陷和质量事故的发生，杜绝安全事故；现场监理要做到事前监理，监控好各环节的施工质量和安全，严格执行《XX 市内环高架项目》强制推行的绿色施工系列要求；当存有安全隐患、发生质量问题或事故时，必须严肃认真对待，按程序处理，杜绝自作主张、擅自处理质量事故和隐瞒安全隐患的行为发生！一、工程概况1、XX市西环路位于XX市城市西部，路线总体呈南北走向。

西环快速路起点位于现状蟒蛇河大桥南侧，终点跨越盐仓大道后与XX 南互通北侧落地。

X2标主要路程范围为1#桥XK1+000～XK3+106段、2#桥XK6+681.60～XK10+640.366及3#桥XK11+455.016～XK12+925，线路全长7.535km。

2、施工范围：西环1号桥、西环2号桥、西环3号桥匝道桥及路基、排水工程。

3、整个项目分1#、2#、3#桥，预应力盖梁分布在桥台和过渡墩及连续墩，其中桥台盖梁2个，分别分布在1#、3#桥；其他预应力盖梁大体分布为1#桥5个、2#桥78个（标准等跨段61个）、3#桥37个。

大部分预应力盖梁的长短各异，高低也有较大的差别。

其他的盖梁为普通的钢筋混凝土盖梁若干个。

4、普通钢筋混凝土盖梁和预应力混凝土盖梁的设计混凝土强度等级均为C50。

5、实施项目平面位置如下图：二、监理原则和依据（一）监理原则严格监理，热情服务，科学公正，廉洁自律。

目录一、监理依据 0二、工程概况 0三、技术标准 (1)四、专业工程特点及其技术质量标准 (2)五、监理工作范围及重点 (4)六、工作流程 (5)七、监理工作控制要点和目标及手段 (6)八、监理工作目标、手段及方法 (17)九、具体旁站部位和工序 (19)桥梁墩台施工监理实施细则一、监理依据1.1、《铁路桥涵工程施工安全技术规程》(TB10303—2009)；1.2、《铁路建设工程安全生产管理办法》（铁建设〔2006〕179号)；1.3、《铁路建设项目水土保持方案技术标准》（TB10503—2005）;1。

4、《铁路混凝土工程施工质量验收标准》(TB10424-2010)；1。

5、《高速铁路桥涵工程施工质量验收标准》（TB10752—2010);1。

6、《铁路建设工程监理规范》(TB10402-2007);1。

7、新建赤峰至京沈高铁喀左站铁路工程设计图纸、技术文件等；1.8、四川铁科赤峰至喀左客运专线CFJL—1标监理站经批准的监理规划.二、工程概况2。

1地形、地貌本监理标段线路自京沈客专喀左站北京端外包京沈正线引出，途径喀左、建平两县。

线路所经地形地貌主要以低中山区为主,地势较高，地形变化大,沟谷发育，多为“U”型谷，局部为山间洼地及小型山间平原,植被覆盖较好,山间洼地及沟谷为耕地，地势较高处多为林地。

2。

2地质条件2.2。

1地层岩性沿线地层为华北地层，基岩主要以陆相碎屑岩类为主，岩浆岩类种类较少的特点,其中元古界、泥盆系、石炭系、二叠系、三叠系缺失，沿线第四系地层分布广泛,成因多样,岩性众多。

2。

2.2线路位于I级构造单元华北地台（中朝准地台）的北部和内蒙兴安华力西地槽褶皱带南端。

华北地台以赤峰-开源大断裂为界与北部的内蒙兴安华力西地槽褶皱带相邻.拟建铁路从南至北依次穿行于以下构造单元:华北地台二级构造单元燕山台褶带东端的辽西台陷、华北地台二级构造单元内蒙古地轴的东端建平台拱、内蒙兴安华力西地槽褶皱带二级构造单元内蒙华力西晚期褶皱带的敖汉复向斜.2。

桥梁墩身施工监理细则一、施工前准备1.监理人员应详细审查施工方的施工组织设计、施工方案和施工图纸等相关资料，确保项目方案的合理性和施工的可行性。

2.监理人员要与施工方进行沟通，明确施工过程中的关键工序、材料的质量要求和安全措施，建立施工管理的基本框架。

3.监理人员应对施工方的施工人员进行培训和指导，确保他们熟悉工程要求和监理细则，加强施工人员的意识和责任。

二、施工管理1.监理人员要对施工方的施工设备、施工工艺和施工材料进行监督和检验，确保其符合施工要求和工程质量标准。

2.监理人员要定期对施工方的施工进度进行检查和评估，及时发现和解决问题，确保施工进程符合项目计划。

3.监理人员要对施工方的施工过程进行现场检查和记录，包括施工工序、施工质量和安全措施等，确保施工过程符合规范要求。

4.监理人员要与施工方保持密切的沟通和协调，解决施工过程中的问题，确保施工顺利进行。

三、施工质量控制1.监理人员要对施工方的施工质量进行监督和验收，包括施工材料的检查、墩身的尺寸、竖直度和水平度的检测等。

2.监理人员要对墩身混凝土浇筑过程进行检查和控制，包括混凝土的配比、搅拌和浇筑等过程，确保混凝土的质量达到规定标准。

3.监理人员要对施工过程中的质量问题进行跟踪和整改，确保施工质量的连续性和稳定性。

4.监理人员要对施工方的质量控制措施进行评估和指导，提供相应的技术支持和建议，以提高施工质量。

四、安全管理1.监理人员要对施工方的安全措施进行监督和检查，包括施工现场的安全环境、工人的安全防护和机械设备的使用安全等。

2.监理人员要对施工方的安全操作进行指导和培训，提高工人的安全意识和责任心，防止施工事故的发生。

3.监理人员要对施工过程中的安全隐患进行识别和排查，及时采取措施进行整改，确保施工过程的安全性。

4.监理人员要及时报告施工方与工程监理单位的主管部门，发现安全隐患和事故，确保安全管理的及时性和有效性。

以上是桥梁墩身施工监理的细则，通过对施工过程的全面监督和管理，可以确保施工的质量和安全，提高工程的可持续发展能力。

墩身施工监理细则（一）引言概述:墩身施工监理细则（一）本文档旨在为墩身施工监理提供详细的指导和规范。

墩身施工监理是确保墩身施工质量和安全的关键环节。

本细则将从墩身施工前的准备工作、墩身材料的配比和施工过程中的监督、质量检验、问题解决和监理报告等五个大点进行阐述。

正文：一、墩身施工前的准备工作：1. 确定施工范围和计划：根据设计图纸和相关文件，明确墩身的施工范围和施工计划，并与施工单位进行沟通和确认。

2. 开展施工前的安全检查：组织相关人员对施工现场进行安全检查，包括施工场地的平整度、安全隐患的排除等。

3. 制定施工方案：根据设计要求和工程条件，编制详细的施工方案，包括施工工序、施工方法、施工工艺等。

4. 确保施工材料的质量：对墩身所需的材料进行验收并取样送检，确保材料符合设计要求和相关标准。

5. 确定施工人员及其资质：对施工人员进行资质审核和培训，确保施工人员具备相应的技术能力和操作经验。

二、墩身材料的配比和施工过程中的监督：1. 混凝土配比的确定：按照设计要求和混凝土强度等级，确定混凝土的配合比，包括水灰比、石料比例等。

2. 骨料的质量检验：对骨料进行质量检验，包括粒径分析、密度测定等，确保骨料符合设计要求和相关标准。

3. 施工过程中的质量控制：组织对施工过程中的关键节点进行监督和检查，包括拆模、浇筑、振捣、养护等。

4. 环境保护及安全措施：监督施工单位执行环境保护措施和安全措施，确保施工现场的环境卫生和工作安全。

5. 质量问题的处理：对施工过程中出现的质量问题进行及时处理和整改，记录并报告施工单位，确保问题得到解决。

三、质量检验：1. 混凝土强度检测：对实际浇筑的混凝土进行强度检测，以验证施工质量和达到设计要求。

2. 墩身尺寸和垂直度检查：对墩身的尺寸和垂直度进行检查，确保满足设计要求和相关标准。

3. 表面养护检查：对墩身表面的养护情况进行检查，包括养护期内的保湿措施、表面裂缝等。

4. 钢筋质量检验：对墩身中的钢筋进行抽样检测，包括钢筋的直径、强度和与混凝土的粘结情况等。

桥梁、墩、盖梁监理细则（一）引言概述（在这一部分，介绍桥梁、墩、盖梁监理的重要性和目标，以及该细则的作用和范围。

）正文内容：一、桥梁监理（在这一部分，详细介绍桥梁监理的职责和要求，包括但不限于以下小点：）1. 监督施工方案和设计图纸的执行情况2. 检查施工质量和材料的合格性3. 监测结构安全和稳定性4. 确保施工进度和质量符合合同要求5. 解决施工过程中的问题和纠纷二、墩监理（在这一部分，详细介绍墩监理的职责和要求，包括但不限于以下小点：）1. 检查墩的基础施工质量2. 监控墩体的加固和荷载测试3. 确保墩体在施工过程中的稳定性和安全性4. 跟踪墩体施工进度，及时发现和解决问题5. 协调施工方和设计方，确保施工符合规范要求三、盖梁监理（在这一部分，详细介绍盖梁监理的职责和要求，包括但不限于以下小点：）1. 检查盖梁的模板和支撑结构2. 监督混凝土浇筑和养护工作3. 检测盖梁的几何形状和平整度4. 跟踪盖梁运输和安装过程5. 确保盖梁施工质量和安全四、质量控制（在这一部分，详细介绍质量控制的关键要点，包括但不限于以下小点：）1. 确定监理的质量控制标准和流程2. 定期检查和测试施工质量3. 记录和报告施工质量问题4. 协助施工方改进施工工艺和流程5. 与设计方和业主合作，确保施工质量符合规范要求五、总结（在这一部分，对整个文档进行总结，并重申桥梁、墩、盖梁监理的重要性和目标。

同时，提供联系方式和相关参考资料的链接或书目。

）注意：以上内容仅供参考，具体细节应根据实际情况进行调整和完善。

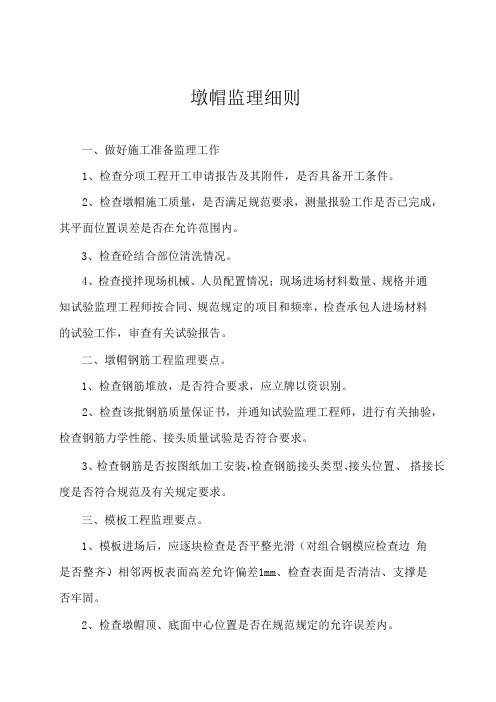

墩帽监理细则一、做好施工准备监理工作1、检查分项工程开工申请报告及其附件，是否具备开工条件。

2、检查墩帽施工质量，是否满足规范要求，测量报验工作是否已完成，其平面位置误差是否在允许范围内。

3、检查砼结合部位清洗情况。

4、检查搅拌现场机械、人员配置情况；现场进场材料数量、规格并通知试验监理工程师按合同、规范规定的项目和频率，检查承包人进场材料的试验工作，审查有关试验报告。

二、墩帽钢筋工程监理要点。

1、检查钢筋堆放，是否符合要求，应立牌以资识别。

2、检查该批钢筋质量保证书，并通知试验监理工程师，进行有关抽验，检查钢筋力学性能、接头质量试验是否符合要求。

3、检查钢筋是否按图纸加工安装，检查钢筋接头类型、接头位置、搭接长度是否符合规范及有关规定要求。

三、模板工程监理要点。

1、模板进场后，应逐块检查是否平整光滑（对组合钢模应检查边角是否整齐）、相邻两板表面高差允许偏差1mm、检查表面是否清洁、支撑是否牢固。

2、检查墩帽顶、底面中心位置是否在规范规定的允许误差内。

3、检查模板是否有污物，脱模剂质量是否符合要求，其涂刷应均匀、厚薄应一致，以防影响砼外观质量。

四、砼浇筑监理要点。

1、检查材料数量，配合比执行情况，注意衡器有无标定，搅拌机械计量是否有效。

2、测定材料含水量、复核施工配合比。

砼搅拌应均匀，搅拌时间是否满足要求。

3、检查砼保护层是否符合图纸设计要求。

4、检查砼运输、浇筑、振捣等工艺是否符合要求，运输宜采用砼运输车辆，保证砼坍落度、和易性在规定范围内。

浇筑中应注意防止砼撞击钢筋，造成灰浆骨料分离情况。

视落差情况应设置漏斗、串筒。

振捣应专人专职，按层次顺序进行，其分层不得超过30cm，控制下料高度不大于2m，振捣均匀不漏浆，不过振。

5、墩帽砼施工，尽量一次到顶，不留施工缝，若确需设置施工缝，应检查其位置是否合理，施工缝处理是否满足规范要求。

6、现场测试砼坍落度是否符合要求，试件制作及其取样是否有代表性。

五、砼养生监理要点墩帽拆模后，用塑料膜制成完全不透气的封套，养生至少7天。

新建宿州~淮安铁路工程SHZH-1标段桥梁承台、墩（台）工程监理实施细则编制：审批：华铁工程咨询有限责任公司宿淮铁路监理站2011年10月08日目录1 工程概况及技术、专业工程特点 (1)1.1 工程概况 (1)1.2 专业特点 (2)1.3 技术、质量标准 (2)1.4 监理工作依据 (3)2 监理工作范围及重点 (4)2.1 监理工作范围 (4)2.2 监理工作重点 (6)3 监理工作流程 (6)3.1 承台施工监理工作流程： (6)3.2 墩台施工监理工作流程： (7)4 监理工作的控制要点、目标及监控手段 (8)4.1 监理工作监控手段及控制要点 (8)4.2 监理工作目标值 (17)5 监理工作方法与措施 (18)5.1 监理工作方法 (18)5.2 监理措施： (19)6 巡视旁站部位和工序 (22)1 工程概况及技术、专业工程特点1.1 工程概况新建宿州至淮安铁路施工监理SHZH-1标段位于苏、皖两省北部，东西连通安徽省宿州市、江苏省宿迁市以及淮安市。

线路西起津浦铁路符离集车站，东至新长铁路袁北站。

沿线经过地貌以黄淮、黄泛冲积平原为主，期间分布少量垄岗。

冲积平原区地形平坦、开阔，地势由西北东南缓倾，地面高程一般12～28m，相对高差5～10m。

沿线多为耕地、村舍，水网密布，阡陌纵横。

在灵璧、泗县零星分布着孤岛状残丘。

新建宿州至淮安铁路施工监理SHZH-1标段，正线4座特大桥4776.68m、75座大中桥6826.82m、505座小桥涵15073.29m；疏解线1座特大桥3881.4m、2座中桥1061.5m、7座小桥涵1287m。

1.2 专业特点本项目桥梁一般采用简支梁桥跨结构，梁部结构采用跨度16m、24m、32m 的后张法预应力混凝土简支T梁。

承台结构尺寸分为三种，10.5×4.9m、10.5×5.3m、10.5×5.6m承台等，墩身大部为圆端形，少量采用斜面。

公路桥梁墩、台施工监理细则一、桥梁墩、台的施工和监理将下列文件为依据1．由建设单位（业主）与承包人签订的施工合同以及合同补遗书。

2．本工程的设计文件以及设计变更通知。

3．《公路工程质量检验评定标准》JTJ071－98。

4．《公路桥涵施工技术规范》JTJ041－2000。

5．业主及总监办下发的各项通知与规定。

6．被批准的施工组织设计。

二、施工准备阶段的监理(一) 承包人应做的准备工作1．熟悉设计文件、复核图纸。

2．完成原材料的检测及配合比设计并填写《建筑材料报验单》。

3．进行混凝土配合比设计并填写《水泥混凝土（砂浆）配合比报审单》。

此项工作至少在开工前28天进行。

4．在基础顶面放出墩、台中线及墩、台实样，填写《施工放样报验单》。

5．提交《施工组织设计申报表》（含该分项工程施工方案）。

6．在以上各项均已完成后，提出开工申请，提交《分项工程开工申请表》，并包括以下附件：1）该分项工程的施工组织机构，以及主要人员的有关证件；2）进场材料、设备名称、数量、规格、性能一览表，以及监理工程师的相应审批单；3）工长及特殊工种工人的姓名、职称、上岗证一览表及有关证件（如焊工证）；4）《施工合同》对以上三条的对应要求；5）基础部分的《中间交工证书》或《中间检验认可书》；以上各项报验应在开工前至少14天进行，以便驻地办有足够的时间审查与复核试验的时间，同时也包括承包人本身修改与充实的时间。

(二) 监理工程师应完成的准备工作1．熟悉合同文件审核和施工图纸。

2．复核承包人的施工放样，批复承包人的《施工放样报验单》。

3．对承包人进场的钢筋、水泥、砂、石进行抽样试验，并批复承包人的《进场材料报验单》。

4．复核承包人提交的水泥混凝土（砂浆）配合比设计并予以批复，填写《水泥混凝土（砂浆）配合比通知单》。

5．检查承包人的材料堆放、出厂日期、进场设备的型号、性能能否满足工程需要。

6．检查承包人施工管理人员的到位情况及特殊工种工人的上岗证件。

桥梁下部构造墩台施工监理实施细则一、施工准备阶段监理内容（1）检查承包人施工备料、机具设备、模板支架准备情况，抽检原材料质量、规格，严格检查模板制作质量，对不能满足施工质量要求的模板坚决不能使用。

（2）审查承包人的施工方案审查墩台帽施工对底模下支承结构的设计及验算以及墩台施工砼浇筑工艺。

审查大型墩台基础（特别是深水基础）的围堰结构、基坑开挖和排水、大体积混凝土的浇筑方案（包括混凝土的水化热散失处理措施）等。

（3）复核承包人的测量放样以及测量数据。

（4）审查承包人的开工申请报告，监理工程师通过审核后确认具备开工条件，可同意开工。

二、施工阶段质量控制与监理要点1、一般墩台基础施工。

①桩基础结束后开挖基坑，基坑开挖的尺寸应能满足钢筋绑扎与支立模板的要求。

要求承包人做好基坑的排水及保证施工中的安全。

②破除桩头到设计标高，检查桩顶砼应该密实、色泽新鲜，并对桩位进行测量，若发现桩位偏差较大，超过5cm时，应报告专业监理工程师研究解决。

③承包人应在基底浇筑一层10～15cm素砼垫层，抹平后作为承台底模。

在结硬后的砼垫层上绑扎钢筋，支立模板。

钢筋绑扎前应清理桩头预留筋上的砂浆、泥浆等污物，钢筋绑扎应牢固，必要时可另加架立支撑钢筋，保证骨架在浇筑时不易变形。

应特别注意检查伸入承台内的墩台竖向受力筋在承台平面位置上的准确性，并需采取措施保证预埋筋在浇筑时不移位、不变形，否则将会影响到下一步柱或台身的施工，而且要求模板有足够的刚度，以克服砼浇筑时的侧压力，为防止模板侧面变形，应加钢筋对拉杆；加密外支撑，保证模板的稳固性。

模板不可作为浇筑平台的支架。

④砼浇筑，要求承包人在浇筑前配备足够拌和和运输能力，以求快速，防止层间“冷缝”，如浇筑高度超过2m应配串筒或溜槽，不可直接倾倒砼入模，防止离析，应分层浇筑，加强振捣，浇筑过程中如发现表层泌水过多，应及时排除，随时抽检砼坍落度。

砼浇筑结束后应及时养生，应考虑较大体积砼的水化热对砼产生裂缝的影响。

桥梁墩台施工监理实施细则一、监理人员的资质要求1.监理人员应具有相关专业的高级职称或技术职称，并有足够的施工监理经验。

2.监理人员应参加相关培训，了解最新的相关法规和技术标准。

3.监理人员应具备良好的沟通能力和团队合作精神，能够指导施工人员正确执行施工方案。

二、监理人员的职责和权利1.监理人员应按照合同约定，负责监督施工单位的施工质量和施工进度。

2.监理人员有权要求施工单位提供施工计划、施工方案、施工技术资料等。

3.监理人员有权对施工单位的施工人员进行技术交底，确保施工人员了解并正确执行施工方案。

4.监理人员有权随时检查施工现场，发现问题应及时提出整改要求。

5.监理人员有权在施工过程中要求施工单位进行必要的试验和质量检查。

三、施工监理的程序和要求1.施工前，监理人员应参与施工方案和施工计划的编制，对施工方案的合理性和可行性进行审查。

2.施工过程中，监理人员应定期检查施工现场，核实施工单位的施工进度和质量。

3.施工过程中，如发现施工单位存在施工质量或施工进度等问题，监理人员应及时与施工单位沟通，要求施工单位采取相应的整改措施。

4.施工结束后，监理人员应对施工质量进行验收，并出具相应的监理报告。

5.监理人员应与施工单位和业主建立良好的沟通和协作机制，确保监理工作的顺利进行。

四、施工监理的技术要求1.监理人员应熟悉桥梁墩台的结构原理和施工要求，对施工过程中的技术问题能够提供合理的解决方案。

2.监理人员应关注施工现场的安全措施，确保施工过程中不发生事故。

3.监理人员应定期检查施工现场的环境卫生情况，确保施工现场的整洁和环境的保护。

4.监理人员应对施工过程中的土质、水文等地质条件进行监测和评估，及时发现施工隐患。

五、施工监理的记录和报告1.监理人员应做好施工监理的记录，包括施工过程中的问题和整改情况等。

2.监理人员应按照合同约定，及时向业主提交监理报告，报告内容应真实、准确、完整。

总结起来，桥梁墩台施工监理实施细则是依据法律法规和技术标准制定的，旨在保障施工质量和安全，保护环境。
