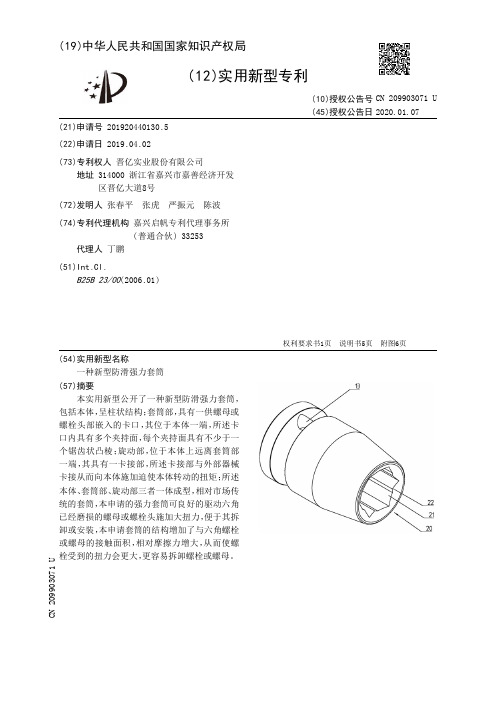

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920440130.5(22)申请日 2019.04.02(73)专利权人 晋亿实业股份有限公司地址 314000 浙江省嘉兴市嘉善经济开发区晋亿大道8号(72)发明人 张春平 张虎 严振元 陈波 (74)专利代理机构 嘉兴启帆专利代理事务所(普通合伙) 33253代理人 丁鹏(51)Int.Cl.B25B 23/00(2006.01)(54)实用新型名称一种新型防滑强力套筒(57)摘要本实用新型公开了一种新型防滑强力套筒，包括本体，呈柱状结构；套筒部，具有一供螺母或螺栓头部嵌入的卡口，其位于本体一端，所述卡口内具有多个夹持面，每个夹持面具有不少于一个锯齿状凸棱；旋动部，位于本体上远离套筒部一端，其具有一卡接部，所述卡接部与外部器械卡接从而向本体施加迫使本体转动的扭矩；所述本体、套筒部、旋动部三者一体成型，相对市场传统的套筒，本申请的强力套筒可良好的驱动六角已经磨损的螺母或螺栓头施加大扭力，便于其拆卸或安装，本申请套筒的结构增加了与六角螺栓或螺母的接触面积，相对摩擦力增大，从而使螺栓受到的扭力会更大，更容易拆卸螺栓或螺母。
权利要求书1页 说明书5页 附图6页CN 209903071 U 2020.01.07C N 209903071U权 利 要 求 书1/1页CN 209903071 U1.一种新型防滑强力套筒，其特征在于，包括本体，呈柱状结构；套筒部，具有一供螺母或螺栓头部嵌入的卡口，其位于本体一端，所述卡口内具有多个夹持面，每个夹持面具有不少于一个锯齿状凸棱；旋动部，位于本体上远离套筒部一端，其具有一卡接部，所述卡接部与外部器械卡接从而向本体施加迫使本体转动的扭矩；所述本体、套筒部、旋动部三者一体成型。
2.根据权利要求1所述的一种新型防滑强力套筒，其特征在于：所述卡口的截面为正多边形，正多边形的边数为6+（6×n），n为零或正整数。
![制造管式抽油泵耐磨缸套的铸造方法及专用设备[发明专利]](https://img.taocdn.com/s1/m/2d1ea7f10b4e767f5bcfce3e.png)

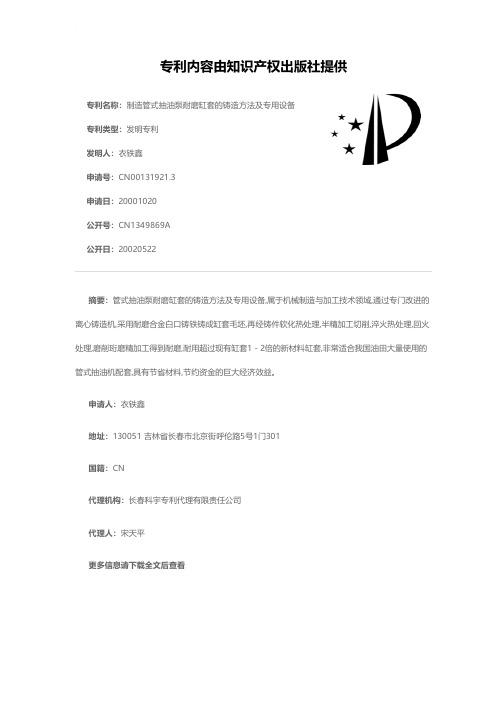

专利名称：制造管式抽油泵耐磨缸套的铸造方法及专用设备专利类型：发明专利
发明人：衣铁鑫
申请号：CN00131921.3
申请日：20001020
公开号：CN1349869A
公开日：
20020522
专利内容由知识产权出版社提供
摘要：管式抽油泵耐磨缸套的铸造方法及专用设备,属于机械制造与加工技术领域,通过专门改进的离心铸造机,采用耐磨合金白口铸铁铸成缸套毛坯,再经铸件软化热处理,半精加工切削,淬火热处理,回火处理,磨削珩磨精加工得到耐磨,耐用超过现有缸套1－2倍的新材料缸套,非常适合我国油田大量使用的管式抽油机配套,具有节省材料,节约资金的巨大经济效益。
申请人：衣铁鑫
地址：130051 吉林省长春市北京街呼伦路5号1门301
国籍：CN
代理机构：长春科宇专利代理有限责任公司
代理人：宋天平
更多信息请下载全文后查看。

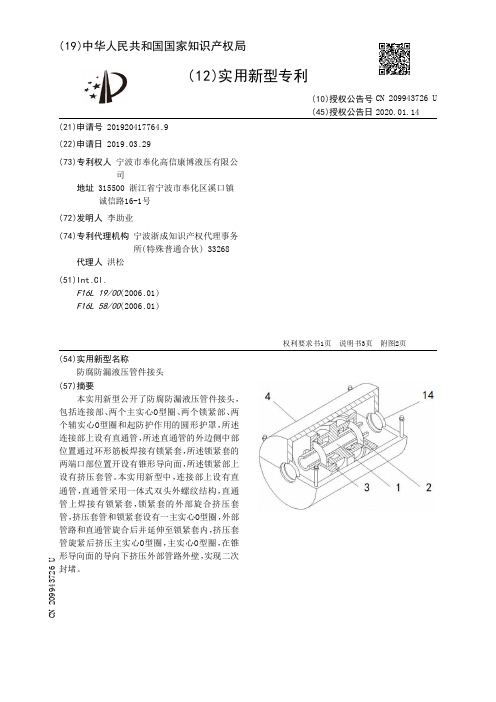

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920417764.9(22)申请日 2019.03.29(73)专利权人 宁波市奉化高信康博液压有限公司地址 315500 浙江省宁波市奉化区溪口镇诚信路16-1号(72)发明人 李助业 (74)专利代理机构 宁波浙成知识产权代理事务所(特殊普通合伙) 33268代理人 洪松(51)Int.Cl.F16L 19/00(2006.01)F16L 58/00(2006.01)(54)实用新型名称防腐防漏液压管件接头(57)摘要本实用新型公开了防腐防漏液压管件接头，包括连接部、两个主实心O型圈、两个锁紧部、两个辅实心O型圈和起防护作用的圆形护罩，所述连接部上设有直通管，所述直通管的外边侧中部位置通过环形筋板焊接有锁紧套，所述锁紧套的两端口部位置开设有锥形导向面，所述锁紧部上设有挤压套管。
本实用新型中，连接部上设有直通管，直通管采用一体式双头外螺纹结构，直通管上焊接有锁紧套，锁紧套的外部旋合挤压套管，挤压套管和锁紧套设有一主实心O型圈，外部管路和直通管旋合后并延伸至锁紧套内，挤压套管旋紧后挤压主实心O型圈，主实心O型圈，在锥形导向面的导向下挤压外部管路外壁，实现二次封堵。
权利要求书1页 说明书3页 附图2页CN 209943726 U 2020.01.14C N 209943726U权 利 要 求 书1/1页CN 209943726 U1.防腐防漏液压管件接头，包括连接部(1)、两个主实心O型圈(2)、两个锁紧部(3)、两个辅实心O型圈(14)和起防护作用的圆形护罩(4)，其特征在于，所述连接部(1)上设有直通管(5)，所述直通管(5)的外边侧中部位置通过环形筋板焊接有锁紧套(6)，所述锁紧套(6)的两端口部位置开设有锥形导向面(7)，所述锁紧部(3)上设有挤压套管(8)，所述挤压套管(8)的一端焊接有环形挡板(9)，所述挤压套管(8)的另一端设有内螺纹，所述锁紧套(6)的两端外边侧设有外螺纹，两个挤压套管(8)通过内螺纹和外螺纹的配合和锁紧套(6)连接，所述主实心O型圈(2)设置在环形挡板(9)和锥形导向面(7)之间。

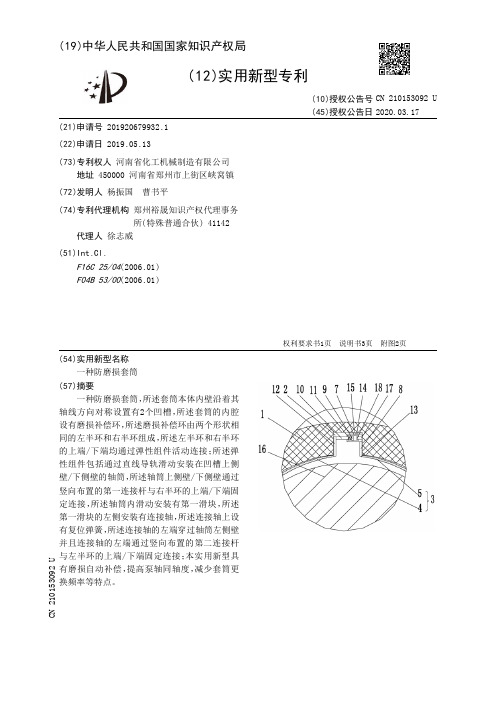

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920679932.1(22)申请日 2019.05.13(73)专利权人 河南省化工机械制造有限公司地址 450000 河南省郑州市上街区峡窝镇(72)发明人 杨振国 曹书平 (74)专利代理机构 郑州裕晟知识产权代理事务所(特殊普通合伙) 41142代理人 徐志威(51)Int.Cl.F16C 25/04(2006.01)F04B 53/00(2006.01)(54)实用新型名称一种防磨损套筒(57)摘要一种防磨损套筒，所述套筒本体内壁沿着其轴线方向对称设置有2个凹槽，所述套筒的内腔设有磨损补偿环，所述磨损补偿环由两个形状相同的左半环和右半环组成，所述左半环和右半环的上端/下端均通过弹性组件活动连接；所述弹性组件包括通过直线导轨滑动安装在凹槽上侧壁/下侧壁的轴筒，所述轴筒上侧壁/下侧壁通过竖向布置的第一连接杆与右半环的上端/下端固定连接，所述轴筒内滑动安装有第一滑块，所述第一滑块的左侧安装有连接轴，所述连接轴上设有复位弹簧，所述连接轴的左端穿过轴筒左侧壁并且连接轴的左端通过竖向布置的第二连接杆与左半环的上端/下端固定连接；本实用新型具有磨损自动补偿，提高泵轴同轴度，减少套筒更换频率等特点。
权利要求书1页 说明书3页 附图2页CN 210153092 U 2020.03.17C N 210153092U权 利 要 求 书1/1页CN 210153092 U1.一种防磨损套筒，其特征在于，包括套筒本体(1)，所述套筒本体(1)内壁沿着其轴线方向对称设置有2个凹槽(2)，所述套筒本体(1)的内腔设有磨损补偿环(3)，所述磨损补偿环(3)由两个形状相同的左半环(4)和右半环(5)组成，所述左半环(4)和右半环(5)的上端/下端均通过位于凹槽内的弹性组件(6)活动连接；所述弹性组件(6)包括通过直线导轨(15)滑动安装在凹槽(2)上侧壁/下侧壁的轴筒(7)，所述轴筒(7)上侧壁/下侧壁通过竖向布置的第一连接杆(8)与右半环(5)的上端/下端固定连接，所述轴筒(7)内滑动安装有第一滑块(9)，所述第一滑块(9)的左侧安装有连接轴(10)，所述第一滑块(9)与轴筒(7)左侧壁之间设有套装在连接轴(10)上的复位弹簧(11)，所述连接轴(10)的左端穿过轴筒(7)左侧壁并且连接轴(10)的左端通过竖向布置的第二连接杆(12)与左半环(4)的上端/下端固定连接。
专利名称：有压管道的套筒式接口专利类型：实用新型专利
发明人：丁玉龙,邵成猛
申请号：CN201220317950.3
申请日：20120629
公开号：CN202834384U
公开日：
20130327
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种管道接口，特别涉及一种有压管道的套筒式接口。
该接口主要包括接口本体；所述接口本体由前铰接体和后铰接体通过螺栓铰接而成；在所述接口本体的内圆周表面上设有咬合齿和环形槽；所述环形槽中设有密封圈。
本实用新型有压管道的套筒式接口能很好地保护复合管材和铰接管的端口，防止钢铁材质的铰接管与复合管材的端口因硬度不同而磨损。
同时有压管道的套筒式接口加快了复合管材和铰接管的连接速度，从而确保了整个工程的施工进度。
申请人：中铁十六局集团北京轨道交通工程建设有限公司
地址：101100 北京市通州区于家务回族乡聚富苑民族产业发展基地聚和六街2号
国籍：CN
代理机构：上海伯瑞杰知识产权代理有限公司
代理人：周兵
更多信息请下载全文后查看。
专利名称：一种提手耐磨型润滑油桶专利类型：发明专利
发明人：项少平
申请号：CN201810519439.3
申请日：20180528
公开号：CN108860987A
公开日：
20181123
专利内容由知识产权出版社提供
摘要：本发明公开了一种提手耐磨型润滑油桶，包括桶体、测量管和凹槽，所述桶体的右上方设置有进油口，且进油口的上方安装有油盖，所述油盖的内部设置有第一转轴，且第一转轴的内部安装有螺栓，所述油盖的外围设置有密封条，所述测量管安装于桶体的内部，所述进油口的左侧安装有水箱，且水箱的下方连接有水管，所述水管的内部贯穿有水阀开关，所述凹槽安装于桶体的内部，且凹槽的内部安装有第二转轴，所述第二转轴的下方设置有提手，所述桶体的左侧安装有滑槽，且滑槽内部贯穿有挡板，所述桶体的左侧设置有出油口。
该提手耐磨型润滑油桶设置有密封条，油盖与进油口衔接处的密封条，将衔接的缝隙进行密封，避免桶体受撞击出现漏油的现象。
申请人：项少平
地址：323606 浙江省丽水市云和县崇头镇崇头村众安路16号
国籍：CN
代理机构：丽水创智果专利代理事务所(普通合伙)
代理人：梅秀丽
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920417750.7
(22)申请日 2019.03.29
(73)专利权人 宁波市奉化高信康博液压有限公
司
地址 315500 浙江省宁波市奉化区溪口镇
诚信路16-1号
(72)发明人 李助业
(74)专利代理机构 宁波浙成知识产权代理事务
所(特殊普通合伙) 33268
代理人 洪松
(51)Int.Cl.
F16L 21/00(2006.01)
(54)实用新型名称液压管件用耐磨套筒(57)摘要本实用新型公开了液压管件用耐磨套筒，包括基套、套设在基套外边侧的护套一、套设护套一外边侧的护套二和套设在基套两端的两个限位环板，所述基套的外边侧贯穿开设有多个第一滑道，所述第一滑道相对第一滑道呈轴向分布，所述护套一的内侧开设有多个和第一滑道配合使用的第一滑板，且其外边侧贯穿开设有多个轴向布置的第二滑道。
本实用新型中，基套负责管路连接，护套一套设在基套的外部并通过其内的第一滑板和基套外边侧的第一滑道配合实现固定，护套二套设在护套一上，并利用过盈配合和护套一连接，护套一材质采用耐磨的聚氨酯材料，
耐磨效果好。
权利要求书1页 说明书3页 附图2页CN 209943732 U 2020.01.14
C N 209943732
U
权 利 要 求 书1/1页CN 209943732 U
1.液压管件用耐磨套筒，包括基套(1)、套设在基套(1)外边侧的护套一(2)、套设护套一(2)外边侧的护套二(3)和套设在基套(1)两端的两个限位环板(4)，其特征在于，所述基套(1)的外边侧贯穿开设有多个第一滑道(5)，所述第一滑道(5)相对第一滑道(5)呈轴向分布，所述护套一(2)的内侧开设有多个和第一滑道(5)配合使用的第一滑板(6)，且其外边侧贯穿开设有多个轴向布置的第二滑道(7)，所述护套二(3)的内侧设有多个轴向布置且和第二滑道(7)配合使用的第二滑板(8)。
2.根据权利要求1所述的液压管件用耐磨套筒，其特征在于，所述第一滑板(6)上靠近护套一(2)轴心的一侧开设有第一缺口(9),所述第二滑板(8)上靠近护套二(3)轴心的一侧开设有第二缺口(10)。
3.根据权利要求1所述的液压管件用耐磨套筒，其特征在于，所述限位环板(4)的一侧焊接有薄壁结构且和限位环板(4)同轴心的短管(11)，所述限位环板(4)和基套(1)呈过盈配合连接，且其上的薄壁短管(11)延伸至护套一(2)内并呈过盈配合。
4.根据权利要求1所述的液压管件用耐磨套筒，其特征在于，所述第一滑板(6)和第一滑道(5)呈过渡配合连接。
5.根据权利要求1所述的液压管件用耐磨套筒，其特征在于，所述第二滑板(8)和第二滑道(7)呈过盈配合连接，所述护套二(3)和护套一(2)呈过盈配合连接。
6.根据权利要求1所述的液压管件用耐磨套筒，其特征在于，所述限位环板(4)的另一侧对称开设有定位孔(12)。
2。
