MAX1677英文资料

MAX1677是MAXIM公司生产的高效率、双输出的升压和LCD偏置DC-DC转换器。

（1)特性
MAX1677内部包括两个电源控制器，其中一路输出3.3 V/300 mA主电源，另外一路输出液晶显示器的偏置电源。

MAX1677主要具有下列特性：
输人电压范围为0．7-5．5 V;
主输出电压2.5-5.5 V（可调电压输出），或工厂预设值3.3 V输出，最大输出电流可达350 mA；
第二路输出一28- +28 V的电压，可为LCD提供对比度调节电压；
转换效率可达95％；
静态工作电流只有20μA；
关断维持电流仅1μA；
具有电池欠电压检测电路。

(2)内部电路与引脚功能
MAX1677采用16引脚QSOP封装，体积很小，不需要外接场效应晶体管。

其内部电路框图如图1-196所示，各引脚功能见下表.
(3)应用电路
由于MA-X1677输人电压范围（0.7-5.5 V）较大，因此可以依据不同系统提供的安装电池空间和所需的不同电池电压与容量，灵活地选择电池的种类，如1-3节普通干电池、碱性电池、镍镐充电电池或1节锉电池。

MAX1677适用于需要两种可调电源电压的便携式设备中，如手持式终端、PDA,便携式仪表、便携电话、笔记本电脑显示屏等。

MAX1677的典型应用电路如图所示。

简单的限流开关模式Li +电池充电控制器--------------------------------------------------------------------------概述低成本的MAX1873R/S/T提供所有功能需要对高达4A或以上的2 - ，3 - 或4 - 系列的锂离子电池进行简单而有效的充电。

它提供调节充电电流和电压，少于±0.75％时，总电压在电池端出现错误。

在降压的DC - DC配置下，外部P沟道MOSFET有效地为电池充电，这是低成本的设计。

MAX1873R/S/T使用两个控制回路调节电池电压和充电电流，一起工作的两个控制回路在电压和电流调节之间顺利转换。

一个额外的控制回路限制电流来自输入端，可以使AC适配器尺寸和成本最小化。

模拟电压还提供其输出正比于充电电流，以便ADC或微控制器可以监控充电电流。

在多化学充电器设计时，MAX1873也可能被用来作一个有效的有限电流源对镍镉或镍氢电池充电。

MAX1873R/S/T采用节省空间的16引脚QSOP封装是可用的。

使用评估板（MAX1873EVKIT），可以帮助减少设计时间。

--------------------------------------------------------------------------应用笔记本电脑便携式网络片2 - ，3 - ，或4节锂离子电池充电器6 - ，9 – 10节镍电池充电器手持式仪表便携式桌面助理（PDA）台式插座充电器引脚配置在数据资料的最后。

--------------------------------------------------------------------------特征•低成本和简单电路•可对2 - ，3 - ，或4节串联锂离子电池充电•AC适配器输入电流限制回路•还可对以镍为主的电池充电•模拟输出监视充电电流•± 0.75％的电池调节电压•5μA关断电池电流•输入电压高达28V•200mV的压差电压/100％占空比•可调充电电流•为300kHz的PWM振荡器降低了噪音•采用节省空间的16引脚QSOP•采用MAX1873评估板以加快设计----------------------------------------------------------------------订购信息部分温度 .范围 PIN的封装MAX1873REEE -40 °C至85 °C 16 QSOPMAX1873SEEE-40 °C至85 °C16 QSOPMAX1873TEEE-40 °C至85 °C16 QSOP------------------------------------------------------------------典型工作电路极限值CSSP，CSSN，DCIN接GND ·······················- 0.3V至30V VL，ICHG / EN接GND ························- 0.3V至6V VH，EXT接DCIN ····························- 6V至0.3V VH，EXT接GND ·······················( V DCIN 0.3V） - 0.3V EXT接VH ······························6V至- 0.3V DCIN接VL······························30V至- 0.3V VADJ，REF，CCI，CCV，CCS， IOUT接GND··············- 0.3V至（VL 0.3V）BATT，CSB接GND···························- 0.3V至20V CSSP接CSSN·····························- 0.3V至0.6V CSB接BATT·····························- 0.3V至0.6V VL源电流··································+50mA VH反向电流································+40mA 连续功耗（TA=70℃）16引脚QSOP封装（在70° C以上，功率衰减8.3mW/° C···········+667mW 工作温度范围MAX1873_EEE·····················-40°C至+85°C 结点温度································+150 °C 存储温度范围··························-65°C至+150°C 引线温度（焊接，10S)···························300°C 超出“绝对最大额定值”中所列的压力可能会造成设备的永久性损坏。

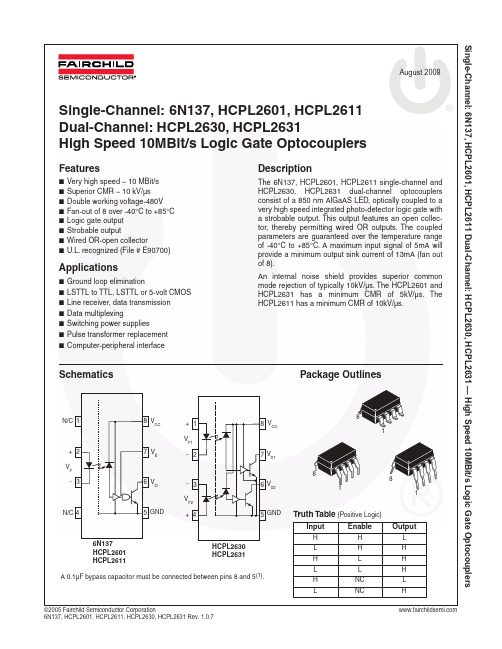

Single-Channel: 6N137, HCPL2601, HCPL2611 Dual-Channel: HCPL2630, HCPL2631 — High Speed 10MBit/s Logic Gate Optocouplers Dual-Channel: HCPL2630, HCPL2631High Speed 10MBit/s Logic Gate Optocouplers Features■Very high speed – 10 MBit/s ■Superior CMR – 10 kV/µs■Double working voltage-480V■Fan-out of 8 over -40°C to +85°C■Logic gate output■Strobable output■Wired OR-open collector■U.L. recognized (File # E90700)Applications■Ground loop elimination ■LSTTL to TTL, LSTTL or 5-volt CMOS■Line receiver, data transmission■Data multiplexing■Switching power supplies■Pulse transformer replacement■Computer-peripheral interface Description The 6N137, HCPL2601, HCPL2611 single-channel and HCPL2630, HCPL2631 dual-channel optocouplers consist of a 850 nm AlGaAS LED, optically coupled to a very high speed integrated photo-detector logic gate with a strobable output. This output features an open collec-tor, thereby permitting wired OR outputs. The coupled parameters are guaranteed over the temperature range of -40°C to +85°C. A maximum input signal of 5mA will provide a minimum output sink current of 13mA (fan out of 8).An internal noise shield provides superior common mode rejection of typically 10kV/µs. The HCPL2601 and HCPL2631 has a minimum CMR of 5kV/µs. The HCPL2611 has a minimum CMR of 10kV/µs.Schematics Package Outlines81818112345678N/C_V CC V E V O GND+N/C V F12345678+_V F1V CC V01V02GND V F2_+Truth Table (Positive Logic)Input Enable OutputSingle-Channel: 6N137, HCPL2601, HCPL2611 Dual-Channel: HCPL2630, HCPL2631 — High Speed 10MBit/s Logic Gate Optocouplers Recommended Operating Conditions The Recommended Operating Conditions table defines the conditions for actual device operation. Recommended operating conditions are specified to ensure optimal performance to the datasheet specifications. Fairchild does not recommend exceeding them or designing to absolute maximum ratings.*6.3mA is a guard banded value which allows for at least 20% CTR degradation. Initial input current threshold value is 5.0mA or less.T STG Storage T emperature-55 to +125°C T OPR Operating T emperature-40 to +85°C T SOL Lead Solder T emperature260 for 10 sec°C EMITTER I F DC/Average Forward Single Channel50mA Input Current Dual Channel (Each Channel)30V E Enable Input Voltage Not to Exceed V CC by more than 500mV Single Channel 5.5V V R Reverse Input Voltage Each Channel 5.0V P I Power Dissipation Single Channel100mW Dual Channel (Each Channel)45DETECTOR V CC(1 minute max)Supply Voltage7.0V I O Output Current Single Channel50mA Dual Channel (Each Channel)50V O Output Voltage Each Channel7.0V P O Collector Output Single Channel85mW Power Dissipation Dual Channel (Each Channel)60Symbol Parameter Min.Max.Units I FL Input Current, Low Level0250µA I FH Input Current, High Level*6.315mA V CC Supply Voltage, Output 4.5 5.5V V EL Enable Voltage, Low Level00.8V V EH Enable Voltage, High Level 2.0V CC V T A Low Level Supply Current-40+85°C N Fan Out (TTL load)8Single-Channel: 6N137, HCPL2601, HCPL2611 Dual-Channel: HCPL2630, HCPL2631 — High Speed 10MBit/s Logic Gate Optocouplers Switching Characteristics (T A = -40°C to +85°C, V CC = 5V, I F = 7.5mA unless otherwise specified)F F T A = 25°C 1.4 1.75B VR Input Reverse Breakdown Voltage I R = 10µA 5.0V C IN Input Capacitance V F = 0, f = 1MHz60pF∆V F / ∆T A Input Diode Temperature Coefficient I F = 10mA-1.4mV/°C DETECTOR I CCH High Level Supply Current V CC = 5.5V, I F = 0mA, V E = 0.5V Single Channel710mA Dual Channel1015I CCL Low Level Supply Current Single Channel V CC = 5.5V, I F = 10mA913mA Dual Channel V E = 0.5V1421I EL Low Level Enable Current V CC = 5.5V, V E = 0.5V-0.8-1.6mA I EH High Level Enable Current V CC = 5.5V, V E = 2.0V-0.6-1.6mA V EH High Level Enable Voltage V CC = 5.5V, I F = 10mA 2.0V V EL Low Level Enable Voltage V CC = 5.5V, I F = 10mA(3)0.8V Symbol AC Characteristics Test Conditions Min.Typ.*Max.Unit T PLH Propagation Delay Time to Output HIGH Level R L = 350Ω, C L = 15pF(4) (Fig. 12)T A = 25°C204575ns100T PHL Propagation Delay Time to Output LOW Level T A = 25°C(5) 254575ns R L = 350Ω, C L = 15pF (Fig. 12)100|T PHL–T PLH|Pulse Width Distortion(R L = 350Ω, C L = 15pF (Fig. 12)335ns t r Output Rise Time (10–90%)R L = 350Ω, C L = 15pF(6) (Fig. 12)50ns t f Output Rise Time (90–10%)R L = 350Ω, C L = 15pF(7) (Fig. 12)12ns t ELH Enable Propagation Delay Time to Output HIGH Level I F = 7.5mA, V EH = 3.5V, R L = 350Ω, C L = 15pF(8)(Fig. 13)20ns t EHL Enable Propagation Delay Time to Output LOW Level I F = 7.5mA, V EH = 3.5V, R L = 350Ω, C L = 15pF(9)(Fig. 13)20ns|CM H|Common Mode Transient Immunity (at Output HIGH Level)T A = 25°C, |V CM| = 50V (Peak), I F = 0mA, V OH (Min.) = 2.0V,R L = 350Ω(10) (Fig. 14)6N137, HCPL263010,000V/µs HCPL2601, HCPL2631500010,000Single-Channel: 6N137, HCPL2601, HCPL2611 Dual-Channel: HCPL2630, HCPL2631 — High Speed 10MBit/s Logic Gate Optocouplers Reflow Profile User Direction of Feed 1.75 ± 0.107.5 ± 0.116.0 ± 0.313.2 ± 0.20.1 MAX10.30 ± 0.2010.30 ± 0.20Ø1.6 ± 0.1 • Peak reflow temperature: 225C (package surface temperature) • Time of temperature higher than 183C for 60–150 seconds • One time soldering reflow is recommended 215C, 10–30 s225C peak Time (Minute)03002502001501005000.51 1.52 2.53 3.54 4.5T e m p e r a t u r e(°C)Time above 183C, 60–150 sec Ramp up = 3C/secintended to be an exhaustive list of all such trademarks.Build it Now™CorePLUS™CorePOWER™CROSSVOLT™CTL™Current Transfer Logic™EcoSPARK®EfficentMax™EZSWITCH™*™®Fairchild®Fairchild Semiconductor®FACT Quiet Series™FACT®FAST®FastvCore™FlashWriter®*FPS™F-PFS™FRFET®Global Power Resource SMGreen FPS™Green FPS™e-Series™GTO™IntelliMAX™ISOPLANAR™MegaBuck™MICROCOUPLER™MicroFET™MicroPak™MillerDrive™MotionMax™Motion-SPM™OPTOLOGIC®OPTOPLANAR®®PDP SPM™Power-SPM™PowerTrench®Programmable Active Droop™QFET®QS™Quiet Series™RapidConfigure™Saving our world,1mW at a time™SmartMax™SMART START™SPM®STEALTH™SuperFET™SuperSOT™-3SuperSOT™-6SuperSOT™-8SupreMOS™SyncFET™®The Power Franchise®TinyBoost™TinyBuck™TinyLogic®TINYOPTO™TinyPower™TinyPWM™TinyWire™µSerDes™UHC®Ultra FRFET™UniFET™VCX™VisualMax™*EZSWITCH™and FlashWriter®are trademarks of System General Corporation,used under license by Fairchild Semiconductor.DISCLAIMERFAIRCHILD SEMICONDUCTOR RESERVES THE RIGHT TO MAKE CHANGES WITHOUT FURTHER NOTICE TO ANY PRODUCTS HEREIN TO IMPROVE RELIABILITY,FUNCTION,OR DESIGN.FAIRCHILD DOES NOT ASSUME ANY LIABILITY ARISING OUT OF THE APPLICATION OR USE OF ANY PRODUCT OR CIRCUIT DESCRIBED HEREIN;NEITHER DOES IT CONVEY ANY LICENSE UNDER ITS PATENT RIGHTS,NOR THE RIGHTS OF OTHERS.THESE SPECIFICATIONS DO NOT EXPAND THE TERMS OF FAIRCHILD’S WORLDWIDE TERMS AND CONDITIONS,SPECIFICALLY THE WARRANTY THEREIN, WHICH COVERS THESE PRODUCTS.LIFE SUPPORT POLICYFAIRCHILD’S PRODUCTS ARE NOT AUTHORIZED FOR USE AS CRITICAL COMPONENTS IN LIFE SUPPORT DEVICES OR SYSTEMS WITHOUT THE EXPRESS WRITTEN APPROVAL OF FAIRCHILD SEMICONDUCTOR CORPORATION.As used herein:1.Life support devices or systems are devices or systems which,(a)areintended for surgical implant into the body or(b)support or sustain life, and(c)whose failure to perform when properly used in accordance with instructions for use provided in the labeling,can be reasonably expected to result in a significant injury of the user.2.A critical component in any component of a life support,device,orsystem whose failure to perform can be reasonably expected to cause the failure of the life support device or system,or to affect its safety or effectiveness.ANTI-COUNTERFEITING POLICYFairchild Semiconductor Corporation's Anti-Counterfeiting Policy.Fairchild's Anti-Counterfeiting Policy is also stated on our external website,,under Sales Support.Counterfeiting of semiconductor parts is a growing problem in the industry.All manufacturers of semiconductor products are experiencing counterfeiting of their parts. Customers who inadvertently purchase counterfeit parts experience many problems such as loss of brand reputation,substandard performance,failed applications,and increased cost of production and manufacturing delays.Fairchild is taking strong measures to protect ourselves and our customers from the proliferation ofcounterfeit parts.Fairchild strongly encourages customers to purchase Fairchild parts either directly from Fairchild or from Authorized Fairchild Distributors who arelisted by country on our web page cited above.Products customers buy either from Fairchild directly or from Authorized Fairchild Distributors are genuine parts,havefull traceability,meet Fairchild's quality standards for handling and storage and provide access to Fairchild's full range of up-to-date technical and product information.Fairchild and our Authorized Distributors will stand behind all warranties and will appropriately address any warranty issues that may arise.Fairchild will not provideany warranty coverage or other assistance for parts bought from Unauthorized Sources.Fairchild is committed to combat this global problem and encourage ourcustomers to do their part in stopping this practice by buying direct or from authorized distributors.PRODUCT STATUS DEFINITIONSDefinition of Terms Datasheet Identification Product Status Definition Single-Channel: 6N137, HCPL2601, HCPL2611 Dual-Channel: HCPL2630, HCPL2631 — High Speed 10MBit/s Logic Gate Optocouplers。

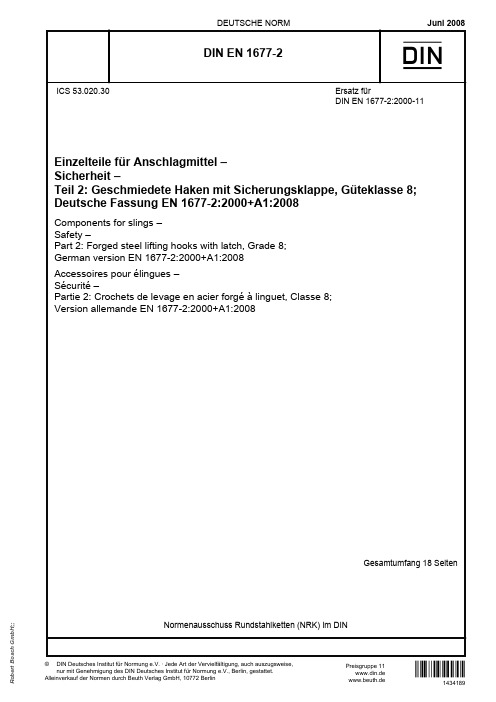

Juni 2008DEUTSCHE NORMNormenausschuss Rundstahlketten (NRK) im DINPreisgruppe 11DIN Deutsches Institut für Normung e.V. · Jede Art der Vervielfältigung, auch auszugsweise, nur mit Genehmigung des DIN Deutsches Institut für Normung e.V., Berlin, gestattet.ICS 53.020.30!$NL|"1434189www.din.de DDIN EN 1677-2Einzelteile für Anschlagmittel –Sicherheit –Teil 2: Geschmiedete Haken mit Sicherungsklappe, Güteklasse 8;Deutsche Fassung EN 1677-2:2000+A1:2008Components for slings –Safety –Part 2: Forged steel lifting hooks with latch, Grade 8;German version EN 1677-2:2000+A1:2008Accessoires pour élingues –Sécurité –Partie 2: Crochets de levage en acier forgé à linguet, Classe 8;Version allemande EN 1677-2:2000+A1:2008©Alleinverkauf der Normen durch Beuth Verlag GmbH, 10772 BerlinErsatz fürDIN EN 1677-2:2000-11www.beuth.deGesamtumfang 18 SeitenR o b e r t B o s c h G m b H ;;DIN EN 1677-2:2008-062Beginn der GültigkeitDiese Norm gilt ab Juni 2008.Nationales VorwortDieses Dokument (EN 1677:2000+A1:2008) wurde vom Technischen Komitee CEN/TC 168 …Ketten, Seile, Hebebänder, Anschlagmittel und Zubehör — Sicherheit“ erarbeitet, dessen Sekretariat von BSI (Vereinigtes Königreich) gehalten wird.Das zuständige nationale Spiegelgremium ist der Arbeitsausschuss 3 …Anschlagketten und Zubehör“ des Normenausschusses Rundstahlketten (NRK) im DIN Deutsches Institut für Normung e.V.. Für weitere Informationen über den NRK besuchen Sie uns im Internet unter www.nrk.din.de.Diese Norm enthält die Änderung A1:2008 zur Europäischen Norm EN 1677-2:2000. Diese konkretisiert die einschlägigen Anforderungen von Anhang I der EG-Maschinenrichtlinie 98/37/EG (gültig bis 28. Dezember 2009) sowie mit Wirkung vom 29. Dezember 2009 der neuen EG-Maschinenrichtlinie 2006/42/EG an erstmals im EWR in Verkehr gebrachte Maschinen, um den Nachweis der Übereinstimmung mit diesen Anforderungen zu erleichtern.Ab dem Zeitpunkt ihrer Bezeichnung als Harmonisierte Norm im Amtsblatt der Europäischen Union kann der Hersteller davon ausgehen, dass er die behandelten Anforderungen der EG-Maschinenrichtlinie eingehalten hat (so genannte Vermutungswirkung).Die vorliegende Norm enthält in Abschnitt 5 sicherheitstechnische Festlegungen.Die vorliegende Norm ist Teil einer Serie über Sicherheit von Einzelteilen für Anschlagmittel. Die Normenreihe EN 1677 …Einzelteile für Anschlagteile — Sicherheit“ besteht aus: ⎯ Teil 1: Geschmiedete Einzelteile, Güteklasse 8⎯ Teil 2: Geschmiedete Haken mit Sicherungsklappe, Güteklasse 8 ⎯ Teil 3: Geschmiedete, selbstverriegelnde Haken, Güteklasse 8 ⎯ Teil 4: Einzelglieder, Güteklasse 8⎯ Teil 5: Geschmiedete Haken mit Sicherungsklappe, Güteklasse 4 ⎯ Teil 6: Einzelglieder, Güteklasse 4 ÄnderungenGegenüber DIN EN 1677-2:2000-11 wurden folgende Änderungen vorgenommen: a) Aufnahme eines neuen informativen Anhangs ZA;b) Aufnahme eines informativen Anhangs ZB, über den Zusammenhang zwischen der europäischenNorm und den grundlegenden Anforderungen der EG-Maschinenrichtlinie 2006/42/EG. Frühere Ausgaben DIN EN 1677-2: 2000-11R o b e r t B o s c h G m b H ;;EUROPÄISCHE NORM EUROPEAN STANDARD NORME EUROPÉENNEEN 1677-2:2000+A1April 2008ICS 53.020.30Ersatz für EN 1677-2:2000Deutsche FassungEinzelteile für Anschlagmittel - Sicherheit -Teil 2: GeschmiedeteHaken mit Sicherungsklappe, Güteklasse 8Components for slings - Safety - Part 2: Forged steel liftinghooks with latch, Grade 8Accessoires pour élingues - Sécurité - Partie 2: Crochetsde levage en acier forgé à linguet, Classe 8Diese Europäische Norm wurde vom CEN am 21. Mai 2000 angenommen und schließt Änderung 1 ein, die am 21. Februar 2008 vom CEN angenommen wurde.Die CEN-Mitglieder sind gehalten, die CEN/CENELEC-Geschäftsordnung zu erfüllen, in der die Bedingungen festgelegt sind, unter denen dieser Europäischen Norm ohne jede Änderung der Status einer nationalen Norm zu geben ist. Auf dem letzten Stand befindliche Listen dieser nationalen Normen mit ihren bibliographischen Angaben sind beim Management-Zentrum des CEN oder bei jedem CEN-Mitglied auf Anfrage erhältlich.Diese Europäische Norm besteht in drei offiziellen Fassungen (Deutsch, Englisch, Französisch). Eine Fassung in einer anderen Sprache, die von einem CEN-Mitglied in eigener Verantwortung durch Übersetzung in seine Landessprache gemacht und dem Management-Zentrum mitgeteilt worden ist, hat den gleichen Status wie die offiziellen Fassungen.CEN-Mitglieder sind die nationalen Normungsinstitute von Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland, Frankreich, Griechenland, Irland, Island, Italien, Lettland, Litauen, Luxemburg, Malta, den Niederlanden, Norwegen, Österreich, Polen, Portugal,Rumänien, Schweden, der Schweiz, der Slowakei, Slowenien, Spanien, der Tschechischen Republik, Ungarn, dem Vereinigten Königreich und Zypern.EUR OP ÄIS C HES KOM ITEE FÜR NOR M UNG EUROPEAN COMMITTEE FOR STANDARDIZATION C O M I T É E U R O P ÉE N D E N O R M A LI S A T I O NManagement-Zentrum: rue de Stassart, 36 B-1050 Brüssel© 2008 CENAlle Rechte der Verwertung, gleich in welcher Form und in welchemVerfahren, sind weltweit den nationalen Mitgliedern von CEN vorbehalten.Ref. Nr. EN 1677-2:2000+A1:2008 DR o b e r t B o s c h G m b H ;;EN 1677-2:2000+A1:2008 (D)2InhaltSeiteVorwort ................................................................................................................................................................3 Einleitung.............................................................................................................................................................4 1 Anwendungsbereich .............................................................................................................................5 2 Normative Verweisungen......................................................................................................................5 3 Begriffe ...................................................................................................................................................6 4 Gefährdungen ........................................................................................................................................6 5 Sicherheitsanforderungen....................................................................................................................7 5.1 Gestaltung..............................................................................................................................................7 5.2 Maße........................................................................................................................................................7 5.3 Werkstoffe und Wärmebehandlung.....................................................................................................9 5.4 Herstellungsverfahren und Ausführung .............................................................................................9 5.5 Mechanische Eigenschaften...............................................................................................................10 5.6 Sicherungsklappen..............................................................................................................................10 6 Überprüfung der Sicherheitsanforderungen ....................................................................................11 6.1 Qualifikation von Personal .................................................................................................................11 6.2 Typprüfungen.......................................................................................................................................11 6.3 Ablauf der Fertigungsprüfung und Abnahmekriterien....................................................................11 6.4 Sicherungsklappen..............................................................................................................................11 7 Kennzeichnung....................................................................................................................................12 8 Prüfzeugnis ..........................................................................................................................................12 9 Benutzerinformationen .......................................................................................................................12 Anhang A (informativ) Grundlagen für die Berechnung der Hakenmaße...................................................13 Anhang B (informativ) Bezeichungssystem für Haken der Güteklasse 8...................................................14 B.1 Bezeichnung.............................................................................................................................................14 B.2 Allgemeiner Aufbau.................................................................................................................................14 Anhang ZA (informativ) !Zusammenhang zwischen dieser Europäischen Norm und dengrundlegenden Anforderungen der EG-Richtlinie 98/37/EG...........................................................15 Anhang ZB (informativ) !Zusammenhang zwischen dieser Europäischen Norm und dengrundlegenden Anforderungen der EG-Richtlinie 2006/42/EG (16)DIN EN 1677-2:2008-06R o b e r t B o s c h G m b H ;;EN 1677-2:2000+A1:2008 (D)3VorwortDieses Dokument (EN 1677-2:2000+A1:2008) wurde vom Technischen Komitee CEN/TC 168 …Ketten, Seile, Hebebänder, Anschlagmittel und Zubehör — Sicherheit“ erarbeitet, dessen Sekretariat vom BSI gehalten wird.Diese Europäische Norm muss den Status einer nationalen Norm erhalten, entweder durch Veröffentlichung eines identischen Textes oder durch Anerkennung bis Oktober 2008, und etwaige entgegenstehende nationale Normen müssen bis Oktober 2008 zurückgezogen werden.Dieses Dokument enthält die Änderung 1, die vom CEN am 2008-02-21 angenommen wurde. Dieses Dokument ersetzt EN 1677-2:2000.Der Beginn und das Ende des hinzugefügten oder geänderten Textes wird im Text durch die Textmarkierungen !" angezeigt.Dieses Dokument wurde unter einem Mandat erarbeitet, das die Europäische Kommission und die Europäische Freihandelszone dem CEN erteilt haben und unterstützt grundlegende Anforderungen der EG-Richtlinie(n).Zum Zusammenhang mit EG-Richtlinien siehe informative Anhänge ZA und ZB, die Bestandteil dieses Dokumentes.Die anderen Teile von EN 1677 über Einzelteile für Anschlagmittel sind: ⎯ Teil 1: Geschmiedete Einzelteile, Güteklasse 8⎯ Teil 3: Geschmiedete, selbstverriegelnde Haken, Güteklasse 8 ⎯ Teil 4: Einzelglieder, Güteklasse 8⎯ Teil 5: Geschmiedete Haken mit Sicherungsklappe, Güteklasse 4 ⎯ Teil 6: Einzelglieder, Güteklasse 4Die Anhänge A und B dieser Europäischen Norm sind informativ.Entsprechend der CEN/CENELEC-Geschäftsordnung sind die nationalen Normungsinstitute der folgenden Länder gehalten, diese Europäische Norm zu übernehmen: Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland, Frankreich, Griechenland, Irland, Island, Italien, Lettland, Litauen, Luxemburg, Malta, Niederlande, Norwegen, Österreich, Polen, Portugal, Rumänien, Schweden, Schweiz, Slowakei, Slowenien, Spanien, Tschechische Republik, Ungarn, Vereinigtes Königreich und Zypern.DIN EN 1677-2:2008-06 R o b e r t B o s c h G m b H ;;EN 1677-2:2000+A1:2008 (D)4EinleitungDiese Europäische Norm wurde erarbeitet, um als harmonisierte Norm zu dienen, die ein Mittel zum Erreichen der Übereinstimmung mit den grundlegenden Sicherheitsanforderungen der EG-Richtlinie …Maschinen“ und zugehörigen EFTA-Vorschriften darstellt.Die Haken nach diesem Teil von EN 1677 werden üblicherweise als Bestandteile von Anschlagmitteln geliefert, können aber auch für andere Anwendungszwecke benutzt werden. In solchen Fällen ist es wichtig, die Konstruktion der Haken zu überprüfen, um ihre Eignung für die vorgesehene Verwendung sicherzustellen. Im Anwendungsbereich ist angegeben, in welchem Umfang Gefährdungen behandelt werden. Für Gefährdungen, die nicht in dieser Europäischen Norm behandelt werden, müssen Hebevorrichtungen zusätzlich, soweit zutreffend, EN 292 entsprechen.DIN EN 1677-2:2008-06R o b e r t B o s c h G m b H ;;EN 1677-2:2000+A1:2008 (D)51 AnwendungsbereichDieser Teil von EN 1677 legt Anforderungen für geschmiedete Ösenhaken oder Gabelkopfhaken mit Bolzen der Güteklasse 8 im Bereich bis 63 t Tragfähigkeit fest, die hauptsächlich Verwendung finden in: ⎯ Anschlagketten nach EN 818-4;⎯ Anschlagseilen aus Stahldrahtseilen nach prEN 13414-1:1999 und ⎯ textilen Anschlagmitteln nach EN 1492-1:2000 und EN 1492-2:2000, die zum Heben von Gegenständen, Materialien und Gütern vorgesehen sind. Dieser Teil von EN 1677 gilt nicht für handgeschmiedete Haken.Die Gefährdungen, die durch diesen Teil von EN 1677 abgedeckt werden, sind in Abschnitt 4 aufgeführt. Anhang A ist informativ und enthält Grundlagen für die Berechnung der Hakenmaße.Anhang B ist informativ und enthält ein Beispiel eines Bezeichnungssystems für Haken der Güteklasse 8. !Die Anhänge ZA und ZB geben " den Zusammenhang mit EG-Richtlinien an.2 Normative VerweisungenDiese Europäische Norm enthält durch datierte oder undatierte Verweisungen Festlegungen aus anderen Publikationen. Diese normativen Verweisungen sind an den jeweiligen Stellen im Text zitiert, und die Publikationen sind nachstehend aufgeführt. Bei datierten Verweisungen gehören spätere Änderungen oder Überarbeitungen dieser Publikationen nur zu dieser Europäischen Norm, falls sie durch Änderung oder Überarbeitung eingearbeitet sind. Bei undatierten Verweisungen gilt die letzte Ausgabe der in Bezug genommenen Publikation.EN 292-1, Sicherheit von Maschinen — Grundbegriffe, allgemeine Gestaltungsleitsätze — Teil 1: Grundsätzliche Terminologie, MethodikEN 292-2:1991/A1:1995, Sicherheit von Maschinen — Grundbegriffe, allgemeine Gestaltungsleitsätze — Teil 2: Technische Leitsätze und Spezifikationen; (Änderung 1:1995)EN 818-4, Kurzgliedrige Rundstahlketten für Hebezwecke — Sicherheit — Teil 4: Anschlagketten, Güte- klasse 8EN 818-6:2000, Kurzgliedrige Rundstahlketten für Hebezwecke — Sicherheit — Teil 6: Anschlagketten — Festlegungen zu Informationen über Gebrauch und Instandhaltung, die vom Hersteller zur Verfügung zu stellen sindEN 1050:1996, Sicherheit von Maschinen — Leitsätze zur RisikobeurteilungEN 1492-1:2000, Textile Anschlagmittel — Sicherheit — Teil 1: Hebebänder aus Chemiefasern für allgemeine VerwendungszweckeEN 1492-2:2000, Textile Anschlagmittel — Sicherheit — Teil 2: Rundschlingen aus Chemiefasern für allgemeine Verwendungszwecke!EN 1677-1:2000+A1:2008", Einzelteile für Anschlagmittel — Sicherheit — Teil 1: Geschmiedete Einzelteile, Güteklasse 8prEN 13414-1:1999, Anschlagseile aus Stahldrahtseilen — Sicherheit — Teil 1: AnschlagseileDIN EN 1677-2:2008-06 R o b e r t B o s c h G m b H ;;EN 1677-2:2000+A1:2008 (D)63 BegriffeFür die Anwendung dieses Teils von EN 1677 gelten die Begriffe nach !EN 1677-1:2000+A1:2008".4 GefährdungenDas Herabfallen von Lasten, unbeabsichtigt oder verursacht durch das Versagen von Haken, birgt eine direkte oder indirekte Gefahr für Sicherheit oder Gesundheit der Personen, die sich im Gefahrbereich aufhalten.Um die notwendige Festigkeit und Haltbarkeit von Haken zur erreichen, legt dieser Teil von EN 1677 Anforderungen bezüglich Gestaltung, Herstellung und Prüfverfahren fest, um sicherzustellen, dass das festgelegte Anforderungsniveau erfüllt wird.Da ein Versagen durch die falsche Auswahl der Güteklasse und der Festlegungen des Hakens verursacht werden kann, legt dieser Teil von EN 1677 auch Anforderungen für die Kennzeichnung und das Prüfzeugnis fest.Fehlerhafte Montage kann auch zum Versagen führen und dieser Teil von EN 1677 enthält Maßanforderungen, um die korrekte Passfähigkeit sicherzustellen.Die Gefahr von Verletzungen durch scharfe Kanten und Ecken oder rauhe Oberflächen beim Gebrauch wird ebenfalls durch diesen Teil von EN 1677 berücksichtigt.Diejenigen Gesichtspunkte in Bezug auf die sichere Benutzung, verbunden mit bewährter Handhabung, sind in EN 818-6:2000 enthalten.Tabelle 1 enthält diejenigen Gefährdungen und damit verbundenen Anforderungen, um die bei einer Risikobetrachtung erkannten Gefährdungen beim Einsatz von geschmiedeten Haken mit Sicherungsklappe der Güteklasse 8 zu verringern.Tabelle 1 — Gefährdungen und damit verbundene AnforderungenGefährdungen nach EN 1050:1996, Anhang A,Entsprechende AbschnittenachEN 292-2:2991/A1:1995,Anhang A,EntsprechendeAbschnitte/Unterabschnitte dieses Teils von EN 1677A.1.3.2 Abschnitt 5 A.4.1.2.3 Abschnitt 5 A.4.1.2.5 Abschnitt 5 A.4.2.4 Abschnitt 5 A.1.7.3 Abschnitt 7 A.1 MechanischeGefährdungen durch unzureichende FestigkeitA.1.7.4 Abschnitt 9A.1.3 Gefährdungen durchSchneiden oder Abschneiden A.1.3.4 5.4A.1.8 Gefährdungen durchReibung oder Abrieb A.1.3.4 5.4 5.2 A.15 Gefährdungen durchfehlerhafte Montage A.1.5.4Abschnitt 9A.17 Gefährdungen durchherabfallende GegenständeA.1.3.3 5.6DIN EN 1677-2:2008-06R o b e r t B o s c h G m b H ;;EN 1677-2:2000+A1:2008 (D)75 Sicherheitsanforderungen5.1 GestaltungDie Beweglichkeit und die Relativbewegung müssen den Anforderungen nach !EN 1677-1:2000+A1:2008", 5.1 genügen.ANMERKUNG Die Form des Hakens ist nicht in Einzelheiten festgelegt. So ist z. B. für das Maß F (siehe Bild 1) ein Mindestwert, in jeder Richtung gemessen, festgelegt, damit die Öse einen Bolzen aufnehmen kann. Die Öse des Hakens muss nicht kreisrund sein.Der obere Anschluss kann eine Öse oder ein Gabelkopf sein, wie in Tabelle 2 und Bild 1 angegeben.Jeder Haken muss eine federbelastete Sicherungsklappe aufweisen, in Übereinstimmung mit den Anforderungen in 5.6, um ein unbeabsichtigtes Aushängen der Last zu verhindern.Tabelle 2 — HakenformenForm BenennungHauptsächliche Anwendung bei EÖsenhakenAnschlagketten, Anschlagseilen und textilen Anschlagmitteln C Gabelkopfhakenmontierten Anschlagketten5.2 MaßeDie Hauptmaße der Haken müssen den Angaben nach Tabelle 3 entsprechen, in der die Maße der Hakenden Tragfähigkeiten zugeordnet sind.ANMERKUNG 1 Bei einem Ösenhaken kann ein Übergangselement zwischen dem Haken und dem Strang der Anschlagmittel erforderlich sein.ANMERKUNG 2 Für den direkten Einbau in Anschlagseile und textile Anschlagmittel sollte das Maß F größer sein als die Mindestwerte nach Tabelle 3.Zusätzlich müssen folgende Anforderungen erfüllt werden:a) die tatsächliche Hornhöhe B muss gleich oder größer als die gesamte Maulweite O sein (siehe Bild 1); b) die gesamte Maulweite O darf 95 % des tatsächlichen Durchmessers D im Hakengrund nicht über-schreiten; c) die Sicherungsklappe muss geschlossen werden können, wenn ein Stab mit einem maximalenDurchmesser A in die verbleibende Maulweite O 1 eingeführt wird, wie im Bild 1 dargestellt ist.DIN EN 1677-2:2008-06 R o b e r t B o s c h G m b H ;;EN 1677-2:2000+A1:2008 (D)8Legende1 Gabelkopfhaken2 Ösenhaken3 Maximaler StabdurchmesserBild 1 — HakenmaßeDIN EN 1677-2:2008-06R o b e r t B o s c h G m b H ;;Tabelle 3 — Maße der Haken (siehe Bild 1)Maße in MillimeterTragfähigkeit(WLL)D min.O min.O 1 min.F min.H max.L max.Kenn-Nr.tmm mm mm mm mm mm 3 0,25 11 8 8 6 12 8 4 0,5 15 11 11 8 17 11 5 0,8 19 14 14 10 21 14 6 1,12 22 17 16 12 25 17 7 1,5 26 20 18 14 29 20 8 2 30 23 21 16 34 23 9 2,5 34 26 24 18 38 26 10 3,15 38 29 27 20 43 29 11 4 42 32 30 23 48 32 13 5,3 49 37 35 26 55 37 14 6 52 40 37 28 59 40 16 8 60 46 43 32 68 46 18 10 67 51 48 36 76 51 19 11,2 71 54 51 38 80 54 20 12,5 75 57 53 40 85 57 22 15 82 63 58 44 93 63 23 16 85 65 60 46 96 65 25 20 95 72 68 51 107 72 26 21,2 98 75 70 52 111 75 28 25 106 81 76 57 120 81 32 31,5 119 91 85 64 135 91 36 40 134 102 96 72 152 102 40 50 150 115 107 81 170 115 45 63168129120901901295.3 Werkstoffe und WärmebehandlungWerkstoffe und Wärmebehandlung müssen in Übereinstimmung mit !EN 1677-1:2000+A1:2008", 5.2 sein.5.4 Herstellungsverfahren und AusführungHerstellungsverfahren und Ausführung müssen in Übereinstimmung mit !EN 1677-1:2000+A1:2008", 5.3 sein.H ;;5.5 Mechanische EigenschaftenDie mechanischen Eigenschaften müssen !EN 1677-1:2000+A1:2008", 5.4 entsprechen.5.6 SicherungsklappenDie Sicherungsklappe muss in die Hakenspitze einschnäbeln, sodass ein Formschluss entsteht. Die Feder muss die Sicherungsklappe in jeder Lage des Hakens in geschlossenem Zustand halten. Schwerkraftbetätigte Sicherungsklappen sind nicht zulässig.ANMERKUNG Die Kraft zum vollständigen Öffnen der Sicherungsklappe sollte nicht größer sein, als von Hand aufgebracht werden kann. Um diese Anforderungen zu erfüllen, enthält Tabelle 4 Richtwerte über das Mindest-Anfangsdrehmoment und die größten Drehmomente beim Öffnen der Sicherungsklappe.Tabelle 4 — Richtwerte für Drehmomente für Sicherungsklappen Anfangs-Drehmoment ÖffnungsdrehmomentKenn-NummerNm Nmvon bis einschließlich min. max. 3 5 0,05 0,1 6 7 0,1 0,2 8 10 0,2 0,4 11 14 0,3 0,6 16 18 0,75 1,519 23 1 2 25 28 2 4 32453,57Die Feder muss aus korrosionsgeschütztem Werkstoff hergestellt sein und mindestens 10 000 vollständige Öffnungen der Sicherungsklappe ertragen können, ohne zu brechen.Die Sicherungsklappe muss der Kraft f 1 standhalten, wobei diese linienförmig in der Mitte zwischen dem Auflagepunkt und dem Drehpunkt der Sicherungsklappe aufzubringen ist, wie in Bild 2 dargestellt. Die Kraft f 2 wirkt linienförmig, seitlich senkrecht zu f 1. Beide Kräfte müssen 300 kg oder 10 % der Tragfähigkeit des Hakens entsprechen, je nachdem welcher Wert größer ist, aber f 2 darf nicht größer sein als 20 kN .H ;;Bild 2 — Aufbringung der Kräfte für die Typprüfung der Sicherungsklappe6 Überprüfung der Sicherheitsanforderungen6.1 Qualifikation von PersonalAlle Prüfungen und Beurteilungen sind von Sachkundigen durchzuführen.6.2 TypprüfungenDie Typprüfung und Abnahmekriterien müssen in Übereinstimmung mit !EN 1677-1:2000+A1:2008", 6.2 erfolgen.Bei den Prüfungen nach !EN 1677-1:2000+A1:2008", 6.2.3 bis 6.2.5 muss die Prüfkraft axial mittels eines Prüfbolzens von max. 60 % des Durchmessers im Hakengrund D stoßfrei auf den Haken aufgebracht werden.6.3 Ablauf der Fertigungsprüfung und AbnahmekriterienDer Ablauf der Fertigungsprüfungen und die Abnahmekriterien müssen in Übereinstimmung mit !EN 1677-1:2000+A1:2008", 6.5 erfolgen.6.4 SicherungsklappenZur Überprüfung der Anforderungen nach 5.6 ist eine Typprüfung (siehe !EN 1677-1:2000+A1:2008", 6.2) an drei Mustern je Hakengröße durchzuführen. Diese Prüfung ist an einer eingebauten Sicherungsklappe oder in einer Prüfvorrichtung durchzuführen, die der Einbaulage der Sicherungsklappe und der Hakenspitze entspricht. Die Kräfte f 1 und f 2 müssen getrennt aufgebracht werden, wie in Bild 2 dargestellt. Nach Entlastung darf die Sicherungsklappe keine bleibenden Verformungen zeigen.Wenn eines der drei Muster versagt, gilt diese zur Typprüfung vorgestellte Größe als nicht entsprechend diesem Teil von EN 1677.H ;;7 KennzeichnungDie Kennzeichnung muss in Übereinstimmung mit !EN 1677-1:2000+A1:2008", Abschnitt 7 sein.8 PrüfzeugnisDas Prüfzeugnis muss !EN 1677-1:2000+A1:2008", Abschnitt 8 entsprechen.9 BenutzerinformationenBenutzerinformationen in Übereinstimmung mit den entsprechenden Abschnitten von !EN 818-6:2000+A1:2008" sind zur Verfügung zu stellen.Dabei ist darauf hinzuweisen, wie die Gabelkopfhaken zu montieren und zu demontieren sind und wie der richtige Sitz der Bolzen sicherzustellen ist.;;HAnhang A (informativ)Grundlagen für die Berechnung der HakenmaßeDie in Tabelle 3 aufgeführten Maße sind mittels nachfolgend aufgeführten Gleichungen errechnet:WLL D 2,21= WLL O 2,16= WLL O 1,151= WLL F 4,11= WLL H 24= WLL L 2,16=Die Maße (in Millimeter) sind unter Verwendung der in Tabelle 3 angegebenen Tragfähigkeiten berechnet und auf volle Zahlenwerte gerundet.H ;;Anhang B (informativ)Bezeichungssystem für Haken der Güteklasse 8B.1 BezeichnungDie Bezeichnung von Haken sollte mit dem allgemeinen Aufbau nach B.2 übereinstimmen. Die Benennung der Haken bleibt dem Hersteller überlassen.B.2 Allgemeiner AufbauH ;;Anhang ZA(informativ)!Zusammenhang zwischen dieser Europäischen Norm und dengrundlegenden Anforderungen der EG-Richtlinie 98/37/EG Diese Europäische Norm wurde im Rahmen eines Mandates, das dem CEN von der EuropäischenKommission und der Europäischen Freihandelszone erteilt wurde, erarbeitet, um ein Mittel zur Erfüllung dergrundlegenden Anforderungen der Richtlinie nach der neuen Konzeption 98/37/EG zu Maschinen, geändertdurch 98/79/EG, bereitzustellen.Sobald diese Norm im Amtsblatt der Europäischen Gemeinschaften im Rahmen der betreffenden Richtlinie inBezug genommen und in mindestens einem der Mitgliedstaaten als nationale Norm umgesetzt worden ist,berechtigt die Übereinstimmung mit den normativen Abschnitten dieser Norm innerhalb der Grenzen desAnwendungsbereichs dieser Norm zu der Annahme, dass eine Übereinstimmung mit den entsprechendengrundlegenden Anforderungen der Richtlinie und der zugehörigen EFTA-Vorschriften gegeben ist.WARNHINWEIS — Für Produkte, die in den Anwendungsbereich dieser Norm fallen, können weitereAnforderungen und weitere EG-Richtlinien anwendbar sein.";;HAnhang ZB(informativ)!Zusammenhang zwischen dieser Europäischen Norm und den grundlegenden Anforderungen der EG-Richtlinie 2006/42/EG Diese Europäische Norm wurde im Rahmen eines Mandates, das dem CEN von der Europäischen Kommission und der Europäischen Freihandelszone erteilt wurde, erarbeitet, um ein Mittel zur Erfüllung der grundlegenden Anforderungen der Richtlinie nach der neuen Konzeption 2006/42/EG zu Maschinen bereitzustellen.Sobald diese Norm im Amtsblatt der Europäischen Gemeinschaften im Rahmen der betreffenden Richtlinie in Bezug genommen und in mindestens einem der Mitgliedstaaten als nationale Norm umgesetzt worden ist, berechtigt die Übereinstimmung mit den normativen Abschnitten dieser Norm innerhalb der Grenzen des Anwendungsbereichs dieser Norm zu der Annahme, dass eine Übereinstimmung mit den entsprechenden grundlegenden Anforderungen der Richtlinie und der zugehörigen EFTA-Vorschriften gegeben ist.WARNHINWEIS — Für Produkte, die in den Anwendungsbereich dieser Norm fallen, können weitere Anforderungen und weitere EG-Richtlinien anwendbar sein. ";;H。
