2016版《3年高考2年模拟课标物理》高考大一轮复习第1讲 交变电流的产生及描述

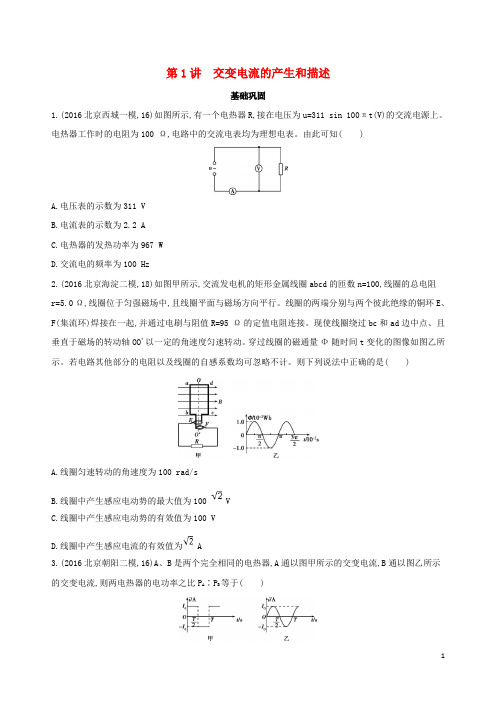

第1讲交变电流的产生和描述基础巩固1.(2016北京西城一模,16)如图所示,有一个电热器R,接在电压为u=311 sin 100πt(V)的交流电源上。

电热器工作时的电阻为100 Ω,电路中的交流电表均为理想电表。

由此可知( )A.电压表的示数为311 VB.电流表的示数为2.2 AC.电热器的发热功率为967 WD.交流电的频率为100 Hz2.(2016北京海淀二模,18)如图甲所示,交流发电机的矩形金属线圈abcd的匝数n=100,线圈的总电阻r=5.0 Ω,线圈位于匀强磁场中,且线圈平面与磁场方向平行。

线圈的两端分别与两个彼此绝缘的铜环E、F(集流环)焊接在一起,并通过电刷与阻值R=95 Ω的定值电阻连接。

现使线圈绕过bc和ad边中点、且垂直于磁场的转动轴OO'以一定的角速度匀速转动。

穿过线圈的磁通量Φ随时间t变化的图像如图乙所示。

若电路其他部分的电阻以及线圈的自感系数均可忽略不计。

则下列说法中正确的是( )A.线圈匀速转动的角速度为100 rad/sB.线圈中产生感应电动势的最大值为100 VC.线圈中产生感应电动势的有效值为100 VD.线圈中产生感应电流的有效值为 A3.(2016北京朝阳二模,16)A、B是两个完全相同的电热器,A通以图甲所示的交变电流,B通以图乙所示的交变电流,则两电热器的电功率之比P A∶P B等于( )A.2∶1B.1∶1C.∶1D.1∶24.(2017北京东城期末,4)如图所示,一线圈在匀强磁场中匀速转动,当线圈平面转动至与磁场方向平行的位置时( )A.穿过线圈的磁通量最小,磁通量的变化率最大B.穿过线圈的磁通量最大,磁通量的变化率最大C.穿过线圈的磁通量最小,磁通量的变化率最小D.穿过线圈的磁通量最大,磁通量的变化率最小5.(2017北京西城二模,16)某交流发电机产生的感应电动势与时间的关系如图所示。

由图像可知( )A.该交流电的周期为4 sB.该交流电的频率为50 HzC.该交流发电机线圈转动的角速度为100π rad/sD.电动势的瞬时值与时间的关系为e =100 sin 50πt(V)6.(2017北京西城期末)在如图所示的电路中,L1、L2、L3是三盏相同的灯泡。

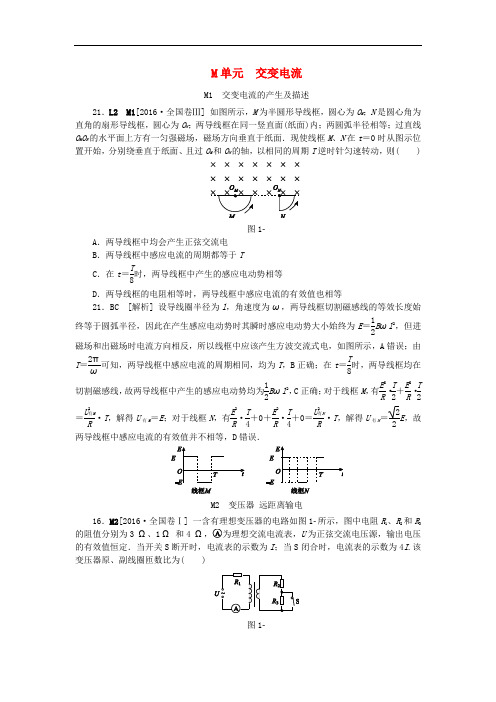

M 单元 交变电流M1 交变电流的产生及描述21．L2 M1[2016·全国卷Ⅲ] 如图所示，M 为半圆形导线框，圆心为O M ；N 是圆心角为直角的扇形导线框，圆心为O N ；两导线框在同一竖直面(纸面)内；两圆弧半径相等；过直线O M O N 的水平面上方有一匀强磁场，磁场方向垂直于纸面．现使线框M 、N 在t ＝0时从图示位置开始，分别绕垂直于纸面、且过O M 和O N 的轴，以相同的周期T 逆时针匀速转动，则( )图1­A ．两导线框中均会产生正弦交流电B ．两导线框中感应电流的周期都等于TC ．在t ＝T 8时，两导线框中产生的感应电动势相等 D ．两导线框的电阻相等时，两导线框中感应电流的有效值也相等21．BC [解析] 设导线圈半径为l ，角速度为ω，两导线框切割磁感线的等效长度始终等于圆弧半径，因此在产生感应电动势时其瞬时感应电动势大小始终为E ＝12B ωl 2，但进磁场和出磁场时电流方向相反，所以线框中应该产生方波交流式电，如图所示，A 错误；由T ＝2πω可知，两导线框中感应电流的周期相同，均为T ，B 正确；在t ＝T 8时，两导线框均在切割磁感线，故两导线框中产生的感应电动势均为12B ωl 2，C 正确；对于线框M ，有E 2R ·T 2＋E 2R ·T 2＝U 2有M R ·T ，解得U 有M ＝E ；对于线框N ，有E 2R ·T 4＋0＋E 2R ·T 4＋0＝U 2有N R ·T ，解得U 有N ＝22E ，故两导线框中感应电流的有效值并不相等，D 错误．M2 变压器 远距离输电16．M2[2016·全国卷Ⅰ] 一含有理想变压器的电路如图1­所示，图中电阻R 1、R 2和R 3的阻值分别为3 Ω、1 Ω 和4 ΩU 为正弦交流电压源，输出电压的有效值恒定．当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I .该变压器原、副线圈匝数比为( )图1­A ．2B ．3C ．4D ．5[解析] B 开关断开时，原、副线圈的电流比I I 2＝n 2n 1，通过R 2的电流I 2＝In 1n 2，副线圈的输出电压U 2＝I 2(R 2＋R 3)＝5In 1n 2，由U 1U 2＝n 1n 2可得原线圈两端的电压U 1＝5I ⎝ ⎛⎭⎪⎫n 1n 22，则U ＝U 1＋IR 1＝5I ⎝ ⎛⎭⎪⎫n 1n 22＋3I ；开关闭合时，原、副线圈的电流比4I I ′2＝n 2n 1，通过R 2的电流I ′2＝4In 1n 2，副线圈的输出电压U ′2＝I ′2R 2＝4In 1n 2，由U ′1U ′2＝n 1n 2可得原线圈两端的电压U ′1＝4I ⎝ ⎛⎭⎪⎫n 1n 22，则U ＝U ′1＋4IR 1＝4I ⎝ ⎛⎭⎪⎫n 1n 22＋12I ，解得n 1n 2＝3，选项B 正确． 19．M2[2016·全国卷Ⅲ] 如图1­所示，理想变压器原、副线圈分别接有额定电压相同的灯泡a 和b.当输入电压U 为灯泡额定电压的10倍时，两灯泡均能正常发光．下列说法正确的是()图1­A ．原、副线圈匝数比为9∶1B ．原、副线圈匝数比为1∶9C ．此时a 和b 的电功率之比为9∶1D ．此时a 和b 的电功率之比为1∶919．AD [解析] 设灯泡的额定电压为U 0，则输入电压U ＝10U 0，由于两灯泡均正常发光，故原线圈两端的电压U 1＝U －U 0＝9U 0，副线圈两端的电压U 2＝U 0，所以原、副线圈的匝数比n 1∶n 2＝U 1∶U 2＝9∶1，A 正确，B 错误；原、副线圈的电流之比I 1∶I 2＝n 2∶n 1＝1∶9，由电功率P ＝UI 可知，a 和b 的电功率之比为1∶9，C 错误，D 正确．5．M2 J3[2016·天津卷] 如图1­所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表．下列说法正确的是()图1­A ．当滑动变阻器的滑动触头P 向上滑动时，R 1消耗的功率变大B ．当滑动变阻器的滑动触头P 向上滑动时，电压表V 示数变大C ．当滑动变阻器的滑动触头P 向上滑动时，电流表A 1示数变大D ．若闭合开关S ，则电流表A 1示数变大，A 2示数变大5．B [解析] 滑动变阻器的滑动触头P 向上滑动时，滑动变阻器接入电路的阻值变大，总电阻也变大，而副线圈两端的电压没有变化，所以干路中的电流减小，R 1消耗的功率变小，A 错误；干路中的电流变小，R 1两端的电压变小，并联电路的电压变大，即电压表V 示数变大，B 正确；由于变压器副线圈干路中的电流变小，所以原线圈中的电流变小，即电流表A 1的示数变小，C 错误；闭合开关S 后，并联电路的阻值变小，总电阻也变小，干路中的电流变大，R 1两端的电压变大，并联电路的电压变小，通过R 2的电流变小，即电流表A 2示数变小，因变压器的功率变大，故电流表A 1示数变大，D 错误．4．M2[2016·江苏卷] 一自耦变压器如图1­所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈．在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针旋转到N 点的过程中( )图1­A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高4．C [解析] 根据变压器原、副线圈两端电压和原、副线圈匝数的关系式有U 1U 2＝n 1n 2，这里n 2< n 1，所以U 2 <U 1.在将滑动触头从M 点顺时针旋转到N 点的过程中，n 2变小，n 1不变，而原线圈两端电压U 1也不变，因此U 2降低，选项C 正确．2．M2、J2[2016·四川卷] 如图1­所示，接在家庭电路上的理想降压变压器给小灯泡L 供电，如果将原、副线圈减少相同匝数，其他条件不变，则( )图1­A ．小灯泡变亮B ．小灯泡变暗C ．原、副线圈两端电压的比值不变D ．通过原、副线圈电流的比值不变2．B [解析] 由变压器相关知识得：U 1U 2＝n 1n 2，原、副线圈减去相同的匝数n 后：U 1U ′2＝n ′1n ′2＝n 1－n n 2－n ，n 1n 2－n ′1n ′2＝－n （n 1－n 2）n 2（n 2－n ）<0，则说明变压器原、副线圈的匝数比变大，则可得出C 、D 错误．由于原线圈电压恒定不变，则副线圈电压减小，小灯泡实际功率减小，小灯泡变暗，A 错误，B 正确．9．M2[2016·海南卷] 图1­(a)中，理想变压器的原、副线圈的匝数比为4∶1，R T 为阻值随温度升高而减小的热敏电阻，R 1为定值电阻，电压表和电流表均为理想交流电表．原线圈所接电压u 随时间t 按正弦规律变化，如图(b)所示．下列说法正确的是( )图1­A ．变压器输入、输出功率之比为4∶1B ．变压器原、副线圈中的电流之比为1∶4C ．u 随t 变化的规律为u ＝51sin(50πt )(国际单位制)D ．若热敏电阻R T 的温度升高，则电压表的示数不变，电流表的示数变大9．BD [解析] 理想变压器的输入功率等于输出功率，故A 错误．理想变压器原、副线圈的电流与匝数成反比，故B 正确．从图(b)可知交流电的周期为0.02 s ，所以u 随t 变化的规律为u ＝51sin(100πt )，故C 错误．温度升高，热敏电阻阻值减小，电流表示数变大，电压表示数为输入的交流电的电压有效值，故不变，D 正确．M3 交变电流综合3．[2016·南京、盐城二市一模] 一只电阻分别通过四种不同形式的电流，电流随时间变化的情况如图K36­3所示，在0～0.02 s 内电阻产生热量最大的是( )图K36­33．D [解析] A 为正弦式电流，有效值I 1＝22I m ＝ 2 A ，根据焦耳定律得：Q 1＝I 21RT ＝( 2 A)2RT ＝2RT (J)；B 为正弦式电流，有效值I 2＝22I m ＝ 2 A ，根据焦耳定律得：Q 2＝I 22RT ＝( 2 A)2RT ＝2RT (J)；对C ，根据焦耳定律得：Q 3＝I 23RT ＝2.25RT (J)；对D ，根据焦耳定律得：Q 4＝I 24R ·T 2＋I ′24R ·T 2＝4RT (J)，故选项D 正确． 5．(多选)[2016·烟台模拟] 图K36­5甲是小型交流发电机的示意图，两磁极N 、S 间的磁场可视为水平方向的匀强磁场，A 为交流电流表．线圈绕垂直于磁场的水平轴OO ′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图像如图乙所示．以下判断正确的是( )甲 乙图K36­5A ．电流表的示数为10 AB ．线圈转动的角速度为50π rad/sC ．0.01 s 时线圈平面与磁场方向平行D ．0.02 s 时电阻R 中电流的方向自右向左5．AC [解析] 产生的交变电流的最大值为10 2 A ，有效值为10 A ，所以电流表的示数为10 A ，故A 正确．线圈转动的角速度ω＝2πT ＝2π0.02rad/s ＝100π rad/s ，故B 错误.0.01 s 时电动势最大，由法拉第电磁感应定律得，磁通量的变化率最大，此时线圈平面与磁场方向平行，故C 正确.0.02 s 时线圈转到图示位置，对CD 边由右手定则可判断电流方向为由D 到C ，所以R 中的电流从左向右，故D 错误．2．(多选)[2016·江西吉安一中第四次周考] 图K37­2是一个理想变压器的示意图，S 为单刀双掷开关，P 是滑动变阻器的滑动触头，R 0是定值电阻，保持交变电压U 1不变，下列说法正确的是( )图K37­2A ．若P 的位置不变，S 由a 合到b 处，则电流表示数减小B ．若P 的位置不变，S 由a 合到b 处，则电压表示数增大C ．若S 置于b 处，将P 向上滑动，则电流表示数增大D ．若S 置于b 处，将P 向上滑动，则电压表示数增大2．BD [解析] 将S 由a 切换到b ，原线圈匝数变小，所以副线圈电压变大，电阻不变，所以R 上电流增大，R 上电压增大，电流与匝数成反比，则I 1将增大，故A 错误，B 正确；S 置于b 位置不动，P 向上滑动，电阻变大，电流变小，R 0的分压变小，输出电压不变，则R 的分压增大，故D 正确；由P ＝U 21R ＋R 0可知输出功率变小，则输入功率变小，电流表示数减小，C 错误．4．(多选)[2016·济南期末考试] 如图K37­4所示，甲是远距离输电线路的示意图，乙是发电机输出电压随时间变化的图像，则( )图K37­4A ．发电机输出交流电的电压有效值是500 VB ．用户用电器上交流电的频率是50 HzC ．输电线的电流只由降压变压器原、副线圈的匝数比决定D ．保持升压变压器原线圈匝数不变，增加副线圈匝数，可减少输电线上损失的功率4．BD [解析] 发电机输出交流电的电压有效值是5002V ，A 项错误；交流电的周期为0.02 s ，故频率为50 Hz ，B 项正确；输电线的电流由输送功率和输送电压决定，C 项错误；保持升压变压器原线圈匝数不变，增加副线圈匝数，由U 1U 2＝n 1n 2得增大了输送电压，由P ＝UI 知减少了输电线上的电流，故减少了损失的功率，D 项正确．4．(多选)[2016·黑龙江牡丹江一中期末考试] 图K38­4甲为远距离输电示意图，变压器均为理想变压器．升压变压器原、副线圈匝数比为1∶100，其输入电压如图乙所示，远距离输电线的总电阻为100 Ω.降压变压器右侧部分为一火警报警系统原理图，其中R 1为一定值电阻，R 2为用半导体热敏材料制成的传感器，当温度升高时其阻值变小．电压表V 显示加在报警器上的电压(报警器未画出)．未出现火警时，升压变压器的输入功率为750 kW.下列说法中正确的有( )图K38­4A ．降压变压器副线圈输出的交流电频率为50 HzB ．远距离输电线路损耗功率为180 kWC ．当传感器R 2所在处出现火警时，电压表V 的示数变大D ．当传感器R 2所在处出现火警时，输电线上的电流变大4．AD [解析] 由图乙知交流电的周期为0.02 s ，所以频率为50 Hz ，A 正确；由图乙知升压变压器输入端电压有效值为250 V ，根据电压与匝数成正比知副线圈电压为25 000 V ，所以输电线中的电流为：I ＝P U ＝30 A ，输电线上电压降为：ΔU ＝IR ＝30×100 V ＝3000 V ，输电线路损耗功率为：ΔP ＝ΔUI ＝90 kW ，B 错误；当传感器R 2所在处出现火警时其阻值减小，副线圈中电流增大，定值电阻的分压增大，所以电压表V 的示数变小，C 错误；副线圈电流增大，根据电流与匝数成反比知输电线上的电流变大，D 正确．。

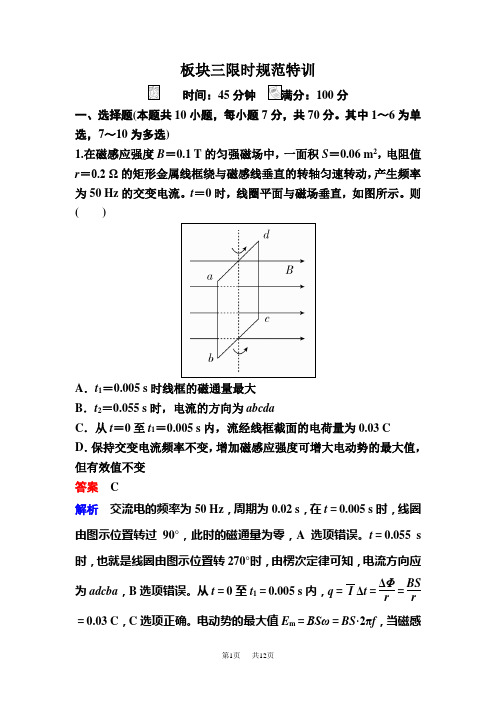

板块三限时规范特训时间：45分钟100分 一、选择题(本题共10小题，每小题7分，共70分。

其中1～6为单选，7～10为多选)1.在磁感应强度B ＝0.1 T 的匀强磁场中，一面积S ＝0.06 m 2，电阻值r ＝0.2 Ω的矩形金属线框绕与磁感线垂直的转轴匀速转动，产生频率为50 Hz 的交变电流。

t ＝0时，线圈平面与磁场垂直，如图所示。

则( )A ．t 1＝0.005 s 时线框的磁通量最大B ．t 2＝0.055 s 时，电流的方向为abcdaC ．从t ＝0至t 1＝0.005 s 内，流经线框截面的电荷量为0.03 CD ．保持交变电流频率不变，增加磁感应强度可增大电动势的最大值，但有效值不变答案 C解析 交流电的频率为50 Hz ，周期为0.02 s ，在t ＝0.005 s 时，线圈由图示位置转过90°，此时的磁通量为零，A 选项错误。

t ＝0.055 s 时，也就是线圈由图示位置转270°时，由楞次定律可知，电流方向应为adcba ，B 选项错误。

从t ＝0至t 1＝0.005 s 内，q ＝I Δt ＝ΔΦr ＝BS r＝0.03 C ，C 选项正确。

电动势的最大值E m ＝BSω＝BS ·2πf ，当磁感应强度增大，其他量不变时，电动势的最大值增大，产生的是正弦式交流电，有效值E ＝E m 2也增大，D 选项错误。

2.如图所示为发电机结构示意图，其中N 、S 是永久磁铁的两个磁极，其表面呈半圆柱面状。

M 是圆柱形铁芯，它与磁极柱面共轴，铁芯上绕有矩形线框，可绕与铁芯共轴的固定轴转动。

磁极与铁芯间的磁场均匀辐向分布。

从图示位置开始计时，当线框匀速转动时，下图中能正确反映线框感应电动势e 随时间t 的变化规律的是( )答案 D解析 矩形线框在均匀辐向磁场中转动，v 始终与B 垂直，由E ＝Bl v 知E 大小不变，方向周期性变化，D 正确。

3．如图所示区域内存在匀强磁场，磁场的边界由x 轴和y ＝2sin π2x 曲线围成(x ≤2 m)，现把一边长为2 m 的正方形单匝线框以水平速度v ＝10 m/s 匀速地拉过该磁场区，磁场区的磁感应强度为0.4 T ，线框电阻R＝0.5 Ω，不计一切摩擦阻力，则()A．水平拉力F的最大值为8 NB．拉力F的最大功率为12.8 WC．拉力F要做25.6 J的功才能让线框通过此磁场区D．拉力F要做12.8 J的功才能让线框通过此磁场区答案 C解析线框匀速通过磁场区，产生的感应电流先增大后减小，形成正弦交流电，周期为2l v＝0.4 s，感应电动势最大值为E m＝Bl v＝8 V，有效值为4 2 V，感应电流最大值为16 A，有效值为8 2 A，则水平拉力最大值为F m＝BI m l＝12.8 N，A选项错误。

第1课时 交变电流的产生和描述 考纲解读 １.能掌握交变电流的产生和描述,会写出交变电流的瞬时值表达式.2.能认识交变电流的图象和进行有效值、最大值的计算.1． [交变电流的产生和变化规律]关于线圈在匀强磁场中转动产生的交变电流,下列说法中正确的是ﻩ ﻩ ﻩ ﻩﻩ ( )Ａ.线圈平面每经过中性面一次,感应电流的方向就改变一次，感应电动势的方向不变B ．线圈每转动一周，感应电流的方向改变一次C.线圈平面每经过中性面一次，感应电动势和感应电流的方向都改变一次Ｄ.线圈每转动一周，感应电动势和感应电流的方向都改变一次答案 C解析 依据交流电的变化规律可知,如果从中性面开始计时，有e =E m ｓin ωt 和ｉ=I m sin ωｔ；如果从垂直于中性面的位置开始计时,有e ＝Ｅｍｃｏs ωt 和i =I ｍｃo ｓ ωt ．不难看出：线圈平面每经过中性面一次,感应电流的方向就改变一次,感应电动势的方向也改变一次;线圈每转动一周，感应电流的方向和感应电动势的方向都改变两次.故正确答案为C. ２. [描述交变电流的物理量］小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动,产生的感应电动势与时间呈正弦函数关系,如图1所示.此线圈与一个R ＝10 Ω的电阻构成闭合电路,不计电路的其他电阻，下列说法正确的是ﻩ（ ） A ．交变电流的周期为0.125 ｓﻩﻩﻩ ﻩﻩ图1B.交变电流的频率为8 ＨzC.交变电流的有效值为＼r(２) AD.交变电流的最大值为4 A答案 C解析 由题图可知，交变电流的周期为0.2５０ s ，频率为4 Hz,交变电流的最大值为２0１0Ａ=２A,有效值为错误!A=错误!A,所以应选C.3．[有效值的计算]电阻R1、R2与交流电源按照如图2甲所示方式连接,R1=１0 Ω、R2=20 Ω.合上开关S后,通过电阻Ｒ２的正弦交变电流i随时间t变化的情况如图乙所示.则( )图2A.通过R1的电流的有效值是1．２AB.Ｒ1两端的电压有效值是6 VC.通过R2的电流的有效值是1.2＼r(2） AＤ．R2两端的电压有效值是6２V答案 B解析由题图知流过R2交流电电流的最大值I2m=0.6２A,有效值I２＝错误!=0.6 A，故选项C错误;由U2m＝I2ｍR2=12错误!V知,U２＝12 V，选项D错误;因串联电路电流处处相同，则I1m=0.6＼r(２) A，电流的有效值I１=错误!=0．6 A,故选项A错误；由Ｕ１＝IR1=6V,故选项Ｂ正确．１考点梳理一、交变电流的产生和变化规律1. 交变电流大小和方向都随时间做周期性变化的电流．如图3(a)、(b)、（ｃ）、（ｄ)所示都属于交变电流．其中按正弦规律变化的交变电流叫正弦式交变电流,简称正弦式电流,如图（ａ）所示．图３２．正弦交流电的产生和图象（1)产生:在匀强磁场里,线圈绕垂直于磁场方向的轴匀速转动.(2)中性面①定义：与磁场方向垂直的平面．②特点a.线圈位于中性面时，穿过线圈的磁通量最大,磁通量的变化率为零,感应电动势为零.ｂ．线圈转动一周,两次经过中性面.线圈每经过中性面一次，电流的方向就改变一次.（3)图象：用以描述交流电随时间变化的规律，如果线圈从中性面位置开始计时,其图象为正弦函数曲线．二、正弦交变电流的函数表达式、峰值和有效值1. 周期和频率(1)周期(Ｔ)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式Ｔ＝错误!．(2)频率(f）：交变电流在1 s内完成周期性变化的次数.单位是赫兹(Hｚ）．（３）周期和频率的关系：T=错误!或f=错误!．２．正弦式交变电流的函数表达式(线圈在中性面位置开始计时)(1)电动势e随时间变化的规律：e=Eｍsin_ωｔ.(２)负载两端的电压u随时间变化的规律:ｕ＝Uｍｓｉn_ωt.(3）电流i随时间变化的规律:ｉ=I m sin_ωt．其中ω等于线圈转动的角速度，Eｍ=ｎＢＳω.３．交变电流的瞬时值、峰值、有效值(1)瞬时值：交变电流某一时刻的值,是时间的函数.(2）峰值:交变电流的电流或电压所能达到的最大值，也叫最大值.(3)有效值:跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值.对正弦交流电，其有效值和峰值的关系为：E＝＼f(E m，＼r(２))，U=U m＼r(2),I＝Ｉm2.（４)平均值:是交变电流图象中波形与横轴所围面积跟时间的比值.４．[瞬时值表达式的书写］如图４所示，图线ａ是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b所示，以下关于这两个正弦交流电的说法正确的是ﻩﻩﻩ( ）Ａ.在图中ｔ=0时刻穿过线圈的磁通量均为零ﻩﻩﻩﻩ图4B．线圈先后两次转速之比为3∶２C.交流电ａ的瞬时值表达式为u＝10siｎ5πt (V)D．交流电b的最大值为5V答案ＢC解析ｔ=0时刻穿过线圈的磁通量最大,磁通量的变化率为零，故电压为零,Ａ错．读图得两次周期之比为２∶３，由转速n＝错误!＝错误!得转速与周期成反比，故B正确.读图得a的最大值为１0 V,ω=5π rad/s，由交流电感应电动势的瞬时值表达式e=E m sｉn ωt (V）（从线圈在中性面位置开始计时)得，u=１0sin 5πt(Ｖ),故Ｃ正确.交流电的最大值Eｍ＝nBSω,所以根据两次转速的比值可得,交流电ｂ的最大值为23×１0 V=错误!V,故D错.方法提炼书写交变电流瞬时值表达式的基本思路1. 确定正弦交变电流的峰值,根据已知图象读出或由公式E m＝nBSω求出相应峰值.2. 明确线圈的初始位置，找出对应的函数关系式.如：（1）线圈从中性面位置开始转动，则i－t图象为正弦函数图象,函数式为ｉ=I m sin ωt.（2)线圈从垂直中性面位置开始转动，则i-t图象为余弦函数图象,函数式为ｉ=I mｃｏs ωt．考点一交变电流的变化规律1.正弦式交变电流的变化规律(线圈在中性面位置开始计时)规律物理量函数图象磁通量Φ＝Φm coｓωt＝BSｃosωt电动势e＝Ｅｍsin ωt=nＢSωsiｎωt电压u＝Ｕmｓinωt＝＼f(RE m,R+r)sｉｎωt电流i=Ｉmｓiｎωt=错误!sｉnωt２． 两个特殊位置的特点(1)线圈平面与中性面重合时,Ｓ⊥B ,Φ最大，错误!=0,e ＝0，ｉ=0，电流方向将发生改变．(2）线圈平面与中性面垂直时，Ｓ∥B ，Φ＝０,ΔΦΔt最大,ｅ最大,i 最大，电流方向不改变． 特别提醒 1.只要线圈平面在匀强磁场中绕垂直于磁场的轴匀速转动，就产生正弦式交流电，其变化规律与线圈的形状、转动轴处于线圈平面内的位置无关.２. Φ－t 图象与对应的ｅ-t 图象是互余的.例1 如图5甲所示,一矩形线圈ab ｃd 放置在匀强磁场中，并绕过ab 、cd 中点的轴O Ｏ′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ=45°时（如图乙)为计时起点，并规定当电流自ａ流向ｂ时，电流方向为正.则下列四幅图中正确的是 ﻩ( ）图5审题指导 解答本题应注意以下三点:(1)确定t ＝0时刻感应电流的方向．(2)利用t =０时刻的速度确定感应电动势的大小．(３)判定t ＝0时刻后短时间内电流的变化趋势.解析 该题考查交变电流的产生过程．ｔ＝０时刻，根据题图乙表示的转动方向，由右手定则知,此时ad 中电流方向由ａ到d ,线圈中电流方向为a →d →c →b →ａ，与规定的电流正方向相反，电流为负值.又因为此时ad 、ｂc 两边的切割速度方向与磁场方向成45°夹角,由Ｅ＝2Bl v⊥,可得E=2×错误!Bl v=错误!Eｍ，即此时电流是最大值的错误!倍,由图乙还能观察到，线圈在接下来４5°的转动过程中,ａｄ、bｃ两边的切割速度v⊥越来越小，所以感应电动势应减小，感应电流应减小,故瞬时电流的表达式为i=-Iｍcｏs (＼f（π，4）+ωt)，则图象为D图象所描述，故D项正确.答案Ｄ突破训练1如图6所示是一台发电机的结构示意图，其中N、S是永久磁铁的两个磁极,它们的表面呈半圆柱面形状.M是圆柱形铁芯，它与磁极的柱面共轴，铁芯上有一矩形线框,可绕与铁芯M共轴的固定转动轴旋转．磁极与铁芯之间的缝隙中形ﻩ图6成方向沿半径、大小近似均匀的磁场．若从图示位置开始计时，当线框绕固定转动轴匀速转动时,下列图象中能正确反映线框中感应电动势e随时间t变化规律的是( )答案Ｄ解析因发电机的两个磁极N、S呈半圆柱面形状,磁极间的磁感线如图所示，即呈辐向分布磁场,磁感应强度的大小不变,仅方向发生改变,故线框在磁场中转动时垂直切割磁感线,产生的感应电动势的大小不变，线框越过空隙段后，由于线框切割磁感线方向发生变化，所以感应电动势的方向发生变化，综上所述,D正确.突破训练2实验室里的交流发电机可简化为如图7所示的模型,正方形线圈在水平匀强磁场中，绕垂直于磁感线的OO′轴匀速转动.今在发电机的输出端接一个电阻R和理想电压表，并让线圈每秒转2５圈,读出电压表的示数为10 V．已知R=１0 Ω,线圈电阻忽略不计,下列说法正确的是ﻩﻩﻩ (）A.线圈平面与磁场平行时,线圈中的瞬时电流为零ﻩﻩ图7B.从线圈平面与磁场平行开始计时,线圈中感应电流瞬时值表达式为i=错误!sin 50πｔＡC．流过电阻R的电流每秒钟方向改变25次D．电阻R上的热功率等于10W答案D解析线圈平面与磁场平行时，瞬时感应电流最大，Ａ错.从线圈平面与磁场平行时开始计时，Εm=1０ 2 Ｖ，f=２５Hz，i＝错误!ｃos 50πｔA,B错.电流方向每秒改变50次,C错.P R=错误!=10 W,Ｄ正确．考点二交流电有效值的求解有效值是交流电中最重要的物理量，必须会求解,特别是正弦交流电的有效值,应记ﻩ住公式．求交变电流有效值的方法有:(1）利用I=错误!，Ｕ=错误!,Ｅ=错误!计算，只适用于正(余)弦式交流电.(2)非正弦式交流电有效值的求解根据电流的热效应进行计算，其中，交变电流的有效值是根据电流通过电阻时产生的热效应定义的,即让交变电流和直流电流通过相同的电阻，在相同的时间里若产生的热量相同,则交变电流（电压)的有效值就等于这个直流电流(电压)的值，即求解交变电流有效值问题必须在相同电阻、相同时间、相同热量的“三同”原则下求解．例２如图8所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系.若使这两种电流分别通过两个完全相同的电阻,则经过1 mｉn的时间，两电阻消耗的电功之比W甲∶W乙为ﻩﻩﻩﻩﻩ（)图８Ａ.1∶＼r(2）ﻩ B.１∶2 C．1∶3 D.1∶6解析电功的计算中，Ｉ要用有效值计算,图甲中，由有效值的定义得(错误!）２Ｒ×２×10－2+0+(1＼r(2))2R×２×10-2=I错误!R×6×1０－2,得Ｉ1＝错误!A;图乙中，I的值不变,I2=１Ａ,由Ｗ＝UIt=I２Ｒt可以得到W甲∶W乙=1∶３.答案 C突破训练3如图９甲所示，为一种调光台灯电路示意图，它通过双向可控硅电子器件实现了无级调节亮度.给该台灯接22０Ｖ的正弦交流电后加在灯管两端的电压如图乙所示，则此时交流电压表的示数为ﻩﻩﻩﻩﻩﻩﻩﻩ()图9A.２2０ＶB.11０VC.错误!V ﻩﻩD.错误!V答案Ｂ解析本题考查电压的有效值的计算.设电压的有效值为U，根据有效值定义有错误!·错误!=错误!Ｔ，解得U＝1１0V,则Ｂ项正确.考点三交变电流的“四值”的比较与理解1．交变电流的瞬时值、峰值、有效值和平均值的比较物理量物理含义重要关系适用情况及说明瞬时值交变电流某一时刻的值ｅ=E m siｎωｔi＝Ｉm siｎωt 计算线圈某时刻的受力情况峰值最大的瞬时值Ｅm=nBSωI m＝错误!讨论电容器的击穿电压有效值跟交变电流的热效应等效的恒定电流的值E＝Eｍ＼r(2)U＝错误!Ｉ=错误!适用于正(余)弦式交变电(1）计算与电流的热效应有关的量(如电功、电功率、电热等)(2)电气设备“铭牌”上所标的一般是有效流 值 (3）保险丝的熔断电流为有效值平均值 交变电流图象中图线与时间轴所夹的面积与时间的比值错误!＝Bl 错误! E =ｎΔΦΔｔ 错误!=错误! 计算通过电路截面的电荷量2. 交变电流瞬时值表达式的求法(1）先求电动势的最大值E m =ｎＢＳω;(2)求出角速度ω，ω＝２πT; (3)明确从哪一位置开始计时,从而确定是正弦函数还是余弦函数；(４)写出瞬时值的表达式.例３ 如图1０所示，线圈abcd 的面积是0．05 ｍ2，共1０0匝,线圈电阻为1 Ω,外接电阻Ｒ=9 Ω,匀强磁场的磁感应强度B ＝错误! T ，当线圈以3０0 r ／m ｉｎ的转速匀速旋转时．问:(1)若从线圈处于中性面开始计时,写出线圈中感应电动势的瞬时值表达式；（2)线圈转过错误! s 时电动势的瞬时值多大?ﻩ图1０ (3)电路中，电压表和电流表的示数各是多少?(4)从中性面开始计时,经错误! s 通过电阻R 的电荷量是多少？解析 (1)e =E m si ｎ ωt ＝ｎBS ·2πｆsin (2πft )=10０×1π×0.0５×2π×3006０s ｉn (2π×30０６0t ） V ＝50ｓｉn 10πt Ｖ（2)当t ＝错误! s 时，e =5０sin (10π×错误!) V ≈43.3 V .(3）电动势的有效值为E =错误!＝错误! Ｖ≈３5.４ Ｖ,电流表示数I＝＼f（E,R+r)=错误!A＝3.54A,电压表示数U＝IR＝3．54×９V=３１．86V.(4）错误!s内线圈转过的角度θ=ωt=错误!×２π×错误!=错误!.该过程中，ΔΦ=BS-BS cos θ＝１２BS,由I＝错误!,错误!=错误!,错误!=错误!得q=错误!＝错误!=错误!C=错误!Ｃ.答案(1)e=5０sin １0πt V (2)43.３V(3)31.86 V３.５4 A(4)＼f(1，4π) C例4一理想变压器原、副线圈匝数比n １∶ｎ２＝１１∶５,原线圈与正弦交变电源连接,输入电压u如图1１所示.副线圈仅接入一个１0Ω的电阻．则ﻩﻩ（）图11Ａ.流过电阻的电流是20 AＢ.与电阻并联的电压表的示数是１00 2 VＣ．经过1分钟电阻发出的热量是６×１03JD.变压器的输入功率是1×103 W解析原线圈中电压的有效值是2２０V．由变压比知副线圈中电压为1０0 V，流过电阻的电流是10 Ａ;与电阻并联的电压表的示数是1０0 V；经过1 分钟电阻发出的热量是6×1０4 J；P入＝P出=错误!=错误!V＝１×103W.只有D项正确.答案 D突破训练4一正弦交流电的电压随时间变化的规律如图１２所示．由图可知ﻩ ( )图１2A.该交流电的电压瞬时值的表达式为ｕ=100sin (２5t) VＢ．该交流电的频率为2５HzＣ．该交流电的电压的有效值为100 错误! VD.若将该交流电压加在阻值为R ＝100 Ω的电阻两端,则电阻消耗的功率是50 W 答案 BD解析 从题图中可知，交流电周期T =4×10－2 ｓ，峰值电压U m ＝10０ V ，故交流电的频率f ＝错误!=２5 Hz,有效值U =错误!=50错误! Ｖ.将该交流电压加在R =100 Ω的电阻两端时，电阻消耗的热功率P ＝Ｕ２Ｒ=50 W ，电压的瞬时值表达式u =Ｕm s ｉn 2πTt =100si ｎ (5０πｔ） V,故正确选项为B 、D.高考题组1． (2012·北京理综·1５）一个小型电热器若接在输出电压为10 V 的直流电源上,消耗电功率为P ;若把它接在某个正弦式交流电源上，其消耗的电功率为P 2.如果电热器电阻不变,则此交流电源输出电压的最大值为ﻩﻩﻩﻩﻩ ﻩ（ ) A ．5 VﻩB ．5２ Ｖ ﻩﻩC.1０ V ﻩﻩＤ.10错误! V 答案 C解析 根据P =错误!，对直流电有Ｐ=错误!,对正弦式交流电有错误!＝错误!，所以正弦式交流电的有效值为U ′= 错误!=错误! V ，故交流电源输出电压的最大值U ｍ′＝＼r(２)Ｕ′＝１０ V,故选项C 正确，选项A 、Ｂ、Ｄ错误.2. (2012·广东理综·1９)某小型发电机产生的交变电动势为e =5０sin 1０0πt (V ）.对此电动势，下列表述正确的有ﻩﻩﻩ ﻩﻩﻩﻩ ﻩﻩﻩ( ) A.最大值是50 2 V ﻩB.频率是100 ＨzC.有效值是2５２ Ｖ ﻩD ．周期是0.0２ s答案 CD解析 交变电动势e =E m si ｎ ωt 或ｅ=Ｅｍcos ωｔ,其中Ｅm 为电动势的最大值，ω为角速度,有效值Ｅ=错误!，周期Ｔ＝错误!,频率f =错误!．由e ＝50sin 10０πt (V)知,Ｅm ＝50 V,Ｅ=错误! Ｖ＝2５错误! V ，Ｔ=错误!＝错误! s=０.０2 ｓ，f ＝错误!=错误! Hz=50 H ｚ，所以选项C 、Ｄ正确.3．(２０１1·四川理综·２0)如图13所示,在匀强磁场中匀速转动的矩形线圈的周期为Ｔ,转轴O1Ｏ2垂直于磁场方向,线圈电阻为２Ω.从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A.那么（)A.线圈消耗的电功率为4 WB．线圈中感应电流的有效值为２Ａﻩﻩﻩﻩﻩﻩ图13C.任意时刻线圈中的感应电动势为e＝4cｏs 错误!tD．任意时刻穿过线圈的磁通量为Φ=错误!ｓｉn 错误!t答案AC解析从线圈平面平行于磁感线开始计时,交变电流的感应电动势的表达式为e=Eｍcos ωt，则感应电流i＝＼ｆ(ｅ,R）＝错误!cos θ，由题给条件有：1=错误!×错误!,解得E m=４V,则I m＝2 Ａ，I有效=错误!A,线圈消耗的电功率Ｐ＝Ｉ错误!Ｒ=4W,所以A正确，B错误．ｅ＝4cos ωt＝４coｓ错误!ｔ，故C正确．由E m=BSω＝Φm错误!得Φm＝错误!，故任意时刻Φ＝＼f(2Ｔ,π）ｓin＼f(2π,Ｔ)t,故D错误.模拟题组4.一台小型发电机产生的电动势随时间变化的正弦规律图象如图1４甲所示.电路组成如图乙所示，已知发电机线圈内阻为５.０Ω，外接灯泡阻值为95．０Ω,灯泡正常发光，则（)图1４A.电压表的示数为２２0 ＶB.电路中的电流方向每秒钟改变50次C.灯泡消耗的功率为509 WD.发电机线圈内阻每秒钟产生的焦耳热为２4.2 Ｊ答案D解析 电压表的示数应为有效值,U =错误!·错误!=209 Ｖ,A 项错;电路中的电流方向每秒钟改变１0０次,Ｂ项错；P 灯=U 2R=459.８ W ，C 项错;发电机线圈内阻的发热功率为Ｐ′＝I 2ｒ＝(＼ｆ（U,R ))２r ＝２4.2 W,每秒生热24.２ J,D 项对.５. 在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动,如图15甲所示，金属线框的总电阻为R ,金属线框产生的交变电动势的图象如图乙所示,则ﻩ ( )甲 乙图１5A ．t ＝0.005 s 时线框的磁通量变化率为零B.t =0．0１ s 时线框平面与中性面重合C ．线框中产生的电功率为P ＝错误!D.线框中产生的交变电动势频率为５０ Hz答案 BCD解析 由题图乙可知在0.005 ｓ时,电动势最大,那么线框的磁通量的变化率应为最大，A 项错．在0.0１ s 时,e =0,线框位于中性面位置，线框中的电功率为Ｐ＝U ２Ｒ=(＼f （Ｕm ,２))2/R ＝错误!,B 、C 项正确;ｅ的频率f ＝错误!=错误! Hz ＝50 Hz ，D 项正确.(限时:4５分钟）►题组1 对交变电流的产生及图象的考查1. 如图1甲所示，矩形线圈abｃd在匀强磁场中逆时针匀速转动时,线圈中产生的交变电流如图乙所示,设沿ａbcｄa方向为电流正方向，则ﻩﻩﻩﻩﻩ（)图1A.乙图中Ｏa时间段对应甲图中A至B图的过程Ｂ．乙图中ｃ时刻对应甲图中的C图C.若乙图中d等于0.0２s,则1 s内电流的方向改变了５0次Ｄ.若乙图中b等于0.02ｓ,则交流电的频率为50 Hz答案A解析由交变电流的产生原理可知，甲图中的A、C两图中线圈所在的平面为中性面,线圈在中性面时电流为零，再经过1/4个周期电流达到最大值，再由楞次定律判断出电流的方向,因此甲图中Ａ至B图的过程电流为正，且从零逐渐增大到最大值，A对;甲图中的C图对应的电流为零，B错；每经过中性面一次线圈中的电流方向就要改变一次,所以一个周期内电流方向要改变两次,所以在乙图中对应Od段等于交变电流的一个周期，若已知ｄ等于０．02 s，则频率为５0Hz,1ｓ内电流的方向将改变10０次，C错;若乙图中ｂ等于0.02 s,则交流电的频率应该为25 Hz，D错．2．如图2所示,矩形线圈abcd在匀强磁场中，可以分别绕垂直于磁场方向的轴P1和Ｐ2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时ﻩﻩ( ）A.线圈绕Ｐ１转动时的电流等于绕P２转动时的电流B.线圈绕P1转动时的电动势小于绕P2转动时的电动势Ｃ.线圈绕P1和P2转动时电流的方向相同，都是ａ→ｂ→c→dﻩﻩ图2D.线圈绕P1转动时dｃ边受到的安培力大于绕P2转动时dc边受到的安培力答案 A解析产生正弦交流电的条件是轴和磁感线垂直,与轴的位置和线圈形状无关，两种情况下转到图示位置时产生的电动势E具有最大值Eｍ=nＢＳω，由欧姆定律I=错误!可知此时Ｉ相等,Ａ正确，B错误;由右手定则可知电流方向为ａ→d→c→b，故C错误;两种情况下dｃ边受的安培力均为Ｆ＝Bｌｃd I,故D错误．3．如图所示,面积均为S的单匝线圈绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动，能产生正弦交变电动势e=BSωsin ωｔ的图是ﻩﻩﻩ ( )答案 A解析线圈在匀强磁场中绕垂直于磁场方向的轴(轴在线圈所在平面内）匀速转动,产生的正弦交变电动势为e＝BSωsinωt，由这一原理可判断,Ａ图中感应电动势为e=BSωsi ｎωｔ；B图中的转动轴不在线圈所在平面内;C、D图转动轴与磁场方向平行,而不是垂直.4．矩形线框绕垂直于匀强磁场且沿线框平面的轴匀速转动时产生了交变电流，下列说法正确的是ﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩﻩ( )A．当线框位于中性面时,线框中感应电动势最大Ｂ．当穿过线框的磁通量为零时，线框中的感应电动势也为零Ｃ．每当线框经过中性面时,感应电动势或感应电流方向就改变一次D.线框经过中性面时,各边不切割磁感线答案ＣD解析线框位于中性面时，线框平面与磁感线垂直，穿过线框的磁通量最大,但此时切割磁感线的两边速度方向与磁感线平行，不切割磁感线，穿过线框的磁通量的变化率等于零,所以感应电动势等于零,感应电动势或感应电流的方向在此时刻改变．垂直于中性面时，穿过线框的磁通量为零，切割磁感线的两边的速度与磁感线垂直，有效切割速度最大，此时穿过线框的磁通量的变化率最大，所以感应电动势最大．故C、D正确．5. (２01２·安徽理综·23）图3甲是交流发电机模型示意图.在磁感应强度为Ｂ的匀强磁场中，有一矩形线圈abcｄ可绕线圈平面内垂直于磁感线的轴OO′转动，由线圈引出的导线ae和ｄｆ分别与两个跟线圈一起绕OO′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R形成闭合电路.图乙是线圈的主视图，导线ab和cd分别用它们的横截面来表示．已知ab长度为L1,ｂc长度为L2，线圈以恒定角速度ω逆时针转动.(只考虑单匝线圈）甲乙丙图3(１)线圈平面处于中性面位置时开始计时,试推导t时刻整个线圈中的感应电动势e1的表达式;(2)线圈平面处于与中性面成φ0夹角位置时开始计时,如图丙所示,试写出t时刻整个线圈中的感应电动势e2的表达式;(3）若线圈电阻为r,求线圈每转动一周电阻R上产生的焦耳热.（其他电阻均不计)答案(1)e1=BＬ1L２ωsin ωt（2)e2＝BL1L２ωｓin (ωt＋φ０）(3)错误!解析(1)如图所示，矩形线圈abcd在磁场中转动时,ab、cd切割磁感线，且转动的半径为r=错误!，转动时ab、cｄ的线速度v=ωr＝＼f(ωＬ2,２),且与磁场方向的夹角为ωｔ，所以,整个线圈中的感应电动势e1＝2BL1v sin ωt＝BＬ１L2ωsin ωt.(2)当t ＝0时,线圈平面与中性面的夹角为φ0，则t 时刻时,线圈平面与中性面的夹角为ωt ＋φ0故此时感应电动势的瞬时值e ２＝2ＢL １v sin （ωt +φ0）＝B Ｌ１Ｌ2ωsin （ωｔ+φ0)（3)线圈匀速转动时感应电动势的最大值E ｍ＝B Ｌ１L 2ω，故有效值E =＼f(E m ,２）＝＼f(B Ｌ1L ２ω，2）回路中电流的有效值I =错误!＝错误!根据焦耳定律知转动一周电阻R 上的焦耳热为Q ＝I 2R Ｔ=[错误!]2R 错误!＝错误!．►题组２ 对交变电流“四值”的考查6． 如图4所示，垂直于纸面向里的磁感应强度为B 的匀强磁场以虚线为界，虚线左侧磁场范围足够大，单匝矩形线圈中的轴线与磁场边界重合，线圈以恒定的角速度ω绕中轴线转动，线圈所围面积为Ｓ，线圈导线的总电阻为R .ｔ＝0时刻线圈平面与纸面重合，以下说法正确的是( )A.时刻ｔ线圈中电流的瞬时值ｉ=BSωRｃｏｓ ωtﻩﻩﻩ ﻩ B.线圈中电流的有效值I ＝错误!ﻩﻩﻩ ﻩﻩﻩ图4 C ．线圈中电流的有效值Ｉ=错误!Ｄ.线圈消耗的电功率P =错误!答案 Ｂ解析 电动势的最大值应为E m =＼f(BSω,2),t =0时，e ＝0，因此瞬时值表达式应为e ＝错误!BSωsin ωt ，ｉ=BSω２Ｒｓin ωt ，A 项错；电流的有效值I ＝＼f （I m ,2）=2BSω4Ｒ，B 项正确，Ｃ项错误；线圈消耗的电功率应为P ＝I ２R =(BSω)２8R，D 项错,因此正确选项为Ｂ. ７. 如图5所示,矩形线圈ａb ｃd 绕轴OO ′匀速转动产生交流电,在图示位置开始计时,则下列说法正确的是ﻩ ﻩﻩﻩ （ )A.ｔ＝０时穿过线圈的磁通量最大,产生的感应电流最大B ．t ＝＼f(T ，4)（T 为周期)时感应电流沿abcda 方向 ﻩﻩ ﻩ图5C.若转速增大为原来的２倍,则交变电流的频率是原来的２倍Ｄ.若转速增大为原来的2倍，则产生的电流有效值为原来的4倍答案 B Ｃ解析 图示时刻,ab 、cd 边切割磁感线的有效速率为零，产生的感应电动势为零，A 错 误;根据线圈的转动方向，确定错误!时线圈的位置,用右手定则可以确定线圈中的感应电流方向沿ab ｃｄa 方向,B 正确;根据转速和频率的定义可知C 正确；根据ω＝2πf ,E ｍ=nB Ｓω,E =错误!,Ｉ=错误!可知电流有效值变为原来的２倍,D 错误．８． 如图6,交流发电机的矩形线圈边长ａb =ｃｄ=0.4 m ，ad =bc ＝0.2 m,线圈匝数N =100，电阻r ＝1 Ω，线圈在磁感应强度B ＝0.2 T 的匀强磁场中绕垂直于磁场的轴以ω＝１00π rad ／s 的角速度匀速转动,外接电阻R =9 Ω,以图示时刻开始计时，则ﻩﻩ( )A ．电动势瞬时值为160πｓin (１00πt ) ＶB.t =0时线圈中磁通量变化率最大 ﻩﻩﻩﻩﻩ 图６C.t ＝＼ｆ(1，2) ｓ时线圈中感应电动势最大D.交变电流的有效值是８错误!π Ａ答案 BCD解析 图示时刻线圈平面垂直于中性面，电动势的瞬时值e ＝NBSωco ｓ ωt ＝10０×0．２×(0.4×０.2）×100πｃos (１00πt ) V ＝１60πcos (1０0πt ) V,A 错误．图示时刻即ｔ=0时，Φ＝0，但＼f(ΔΦ,Δt )最大,B 正确.t ＝错误! s 时,e =E ｍ，C 正确，交变电流的有效值是8错误!π Ａ，D 正确.9． 如图7所示,矩形线圈面积为S ，匝数为N ，线圈电阻为r ，在磁感应强度为Ｂ的匀强磁场中绕ＯＯ′轴以角速度ω匀速转动,外电路电阻为R ，当线圈由图示位置转过60°的过程中，下列判断正确的是ﻩ ﻩ ﻩﻩﻩ ﻩ （ )A ．电压表的读数为错误!B.通过电阻R 的电荷量为ｑ＝N ＢS 2(R ＋r )ﻩﻩ ﻩﻩ 图7 C ．电阻R 所产生的焦耳热为Q =错误!D.当线圈由图示位置转过60°时的电流为错误!答案 A Ｂ解析 线圈在磁场中转动产生了正弦交流电，其电动势的最大值Ｅm ＝NBSω，电动势的有效值E ＝NB Ｓω2,电压表的读数等于交流电源路端电压，且为有效值，则U ＝错误!R ,Ａ正确;求通过电阻R 的电荷量要用交流电的平均电流,则q =I Δt =N ΔΦR ＋r=错误!＝错误!，故Ｂ正确；电阻Ｒ上产生的热量应该用有效值来计算，则电阻R 产生的热量Ｑ＝I 2Ｒｔ=[错误!]2R ·错误!＝错误!，故C 错误;线圈由图示位置转过60°时的电流为瞬时值，则i =＼f(NBSω，Ｒ＋r )ｓi ｎ ωｔ＝错误!ｓi ｎ 错误!=错误!,故D 错误．1０.如图8所示,一个半径为ｒ的半圆形线圈,以直径ab 为轴匀速转动,转速为n ,ab 的左侧有垂直于纸面向里(与a ｂ垂直)的匀强磁场，磁感应强度为B .Ｍ和N 是两个集流环，负载电阻为R ，线圈、电流表和连接导线的电阻不计,求:(1)感应电动势的最大值；(2)从图示位置起转过１/4转的时间内负载电阻R 上产生的热量；（3）从图示位置起转过１/4转的时间内通过负载电阻R 的电荷量；ﻩﻩﻩ图8（４)电流表的示数.答案 (1）π2B ｎｒ2 （2)＼f （π4B 2r ４n,8R ) (3)πＢr 2２R(4）π2ｒ2nB 2R 解析 （1)线圈绕轴匀速转动时，在电路中产生如图所示的交变电流.此交变电动势的最大值为E ｍ=BSω＝Ｂ·πr 22·2πn =π2Bnr 2。
