环冷机点检标准

机电设备三级点检、巡检方法、要求及标准点（巡）检是利用人的感官和简单的仪器工具，按照标准定期地对设备进行检查，找到设备的异状，发现隐患，掌握设备故障的初期信息，以便及时采取对策，将故障消灭在萌芽阶段的一种管理方法。

三级点（巡）检必须讲究点（巡）检方法，运用专门的点（巡）检工具，按照点（巡）检的标准和要求进行设备点（巡）检，只有这样才能保证点（巡）检的真实性和实效，因此特规定三级点（巡）检的方法及要求。

一、设备公共点（巡）检项目:1、电动机的点（巡）检方法及要求：1.1手摸外壳温度不超过三秒不烫手或用测温仪测量温度不超过65℃。

1.2用测听棒进行听音，设备运转正常时声音均匀，如发生故障时，会有异常响声。

1.3用扳手紧固或手锤敲击地脚螺栓，是否松动。

1.4目测机体是否振动。

1.5目测电源线是否破损，地线是否连接可靠。

2、减速机的点（巡）检方法及要求：2.1手摸外壳温度不超过三秒不烫手或用测温仪测量温度不超过65℃。

2.2用测听棒进行听音，设备运转正常时声音均匀，如发生故障时，会有异常响声。

2.3用扳手紧固或手锤敲击地脚螺栓，是否松动。

2.4目测机体是否振动。

2.5目测设备各部位是否漏油，观察油位是否达到油尺的三分之二，油质是否良好。

3、联轴器的点（巡）检方法及要求：3.1目测传动时联轴器是否振动。

3.2目测外形是否变形。

3.3耳闻运转时声音是否异常。

4、制动器的点（巡）检方法及要求：4.1目测闸皮无严重磨损。

4.2目测推动器油泵是否缺油。

5、安全装置的点（巡）检方法及要求：5.1目测安全设施是否齐全、完好。

5.2目测及敲打各部位焊口是否牢固。

6、液压站：6.1手触或用测温仪测出油泵温度不超过65℃。

6.2耳听油泵运行无异常声音。

6.3手触或用测温仪测出油箱温度在35—45℃之间。

6.4目测油箱液位油位正常。

二、皮带系统点（巡）检方法及要求：1、头轮、尾轮、吊轮、增面轮及改向轮。

1.1用听音棒测听轴承声音无异常。

循环水泵凉水塔及凉水池点检内容及标准前言循环水泵凉水塔及凉水池是空调冷却系统中的核心设备之一，负责将机组中产生的热量转移至凉水塔并通过空气对流散发出去。

为了保证设备的正常运行和延长设备寿命，对该设备进行日常点检工作是非常必要的。

点检内容下面是循环水泵凉水塔及凉水池的点检内容：外观检查•首先检查凉水塔结构是否完好无缺，并且检查花板的密封性是否良好。

•检查外壳表面是否有裂纹、锈蚀和漏水现象。

如果存在这些问题，必须及时修补或更换。

•检查风扇是否正常转动，清理周围的杂物和灰尘。

内部检查•检查凉水塔内部是否有杂物和沉淀，必要时需要清理。

•检查水泵、风机、水管和配电设备是否有松动、断裂、老化和烧坏的情况，必要时需要更换。

•检查风扇叶片是否平衡并且正常运转。

水质检查•定期检测冷却水的硬度、碱度、PH值和杂质含量。

•检查冷却水是否透明，必要时可以增加水的消毒和处理。

泵组检查•检查泵的进出口压力和温度，必要时根据系统需要进行调整。

•检查泵的流量是否达到设定值，必要时需要更换或修复泵。

点检标准循环水泵凉水塔及凉水池的点检标准应该根据设备的特性、使用寿命和生产厂家的要求进行设定。

通常标准包括以下内容：外观检查标准•凉水塔表面不应有锈蚀、裂纹和渗漏现象。

•花板的密封性应该良好，不应有漏水或漏风现象。

•风扇叶片应该平衡，不应有异常的噪音和振动。

内部检查标准•冷却水应该透明，不应有沉淀和异味。

•各个配件之间的连接应该牢固，不应有松动和渗漏现象。

•内部构件应该清洁，不应有堵塞和杂质问题。

水质检查标准•冷却水的PH值应该在7.0~8.5之间。

•冷却水中的硬度不应超过200mg/L，碱度不应超过240mg/L。

泵组检查标准•入口压力：0.25~0.4 MPa•出口压力：0.55~0.7 MPa•流量：严格按照设定值进行检查和调整。

结论循环水泵凉水塔及凉水池是空调冷却系统中非常重要的组成部分，需要进行日常的点检和维护，以确保设备的正常运行和延长设备寿命。

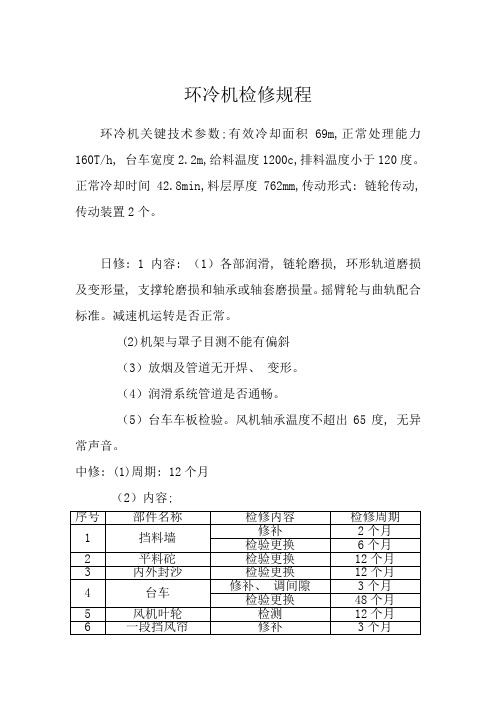

环冷机检修规程环冷机关键技术参数;有效冷却面积69m,正常处理能力160T/h, 台车宽度2.2m,给料温度1200c,排料温度小于120度。

正常冷却时间42.8min,料层厚度762mm,传动形式: 链轮传动, 传动装置2个。

日修: 1内容: （1）各部润滑, 链轮磨损, 环形轨道磨损及变形量, 支撑轮磨损和轴承或轴套磨损量。

摇臂轮与曲轨配合标准。

减速机运转是否正常。

(2)机架与罩子目测不能有偏斜（3）放烟及管道无开焊、变形。

（4）润滑系统管道是否通畅。

（5）台车车板检验。

风机轴承温度不超出65度, 无异常声音。

中修: (1)周期: 12个月（2）内容;大修: （1）周期:若干年一次。

（2）内容;包含中小修内容。

（3）回转体及机架、罩子修复校正。

（4）检验更换各部轴承,铜套。

更换链轮, 链条视具体情况而定。

(5)电机检验, 控制部分测试。

检修技术标准.1主传动（1）、组装后要进行人工盘车观察运行情况, 待传动灵活再进行空负荷试运转4h, 不得漏油、渗油。

（2）、链轮齿距152.4mm 误差±0.2mm, 链轮中心距8368.05mm误差±5mm, 链轮咬合链条大于48mm, 链条固定回转体上。

（3）、电机与初级减速机, 初级减速机与主减速机联轴器水平误差小于0.08mm。

（4）、辅助电机与初级减速机联轴器间隙小于5mm, 水平误差小于0.01mm。

（5)、主传动轴长度2360mm误差±2.4mm, 垂直度误差小于0.1mm。

（6)、传动大小齿轮齿顶间隙大于4mm, 大小齿轮中心距888mm±0.07mm。

（7)、齿轮传动接触齿高大于65%, 齿长大于90%。

3回转装配3.1回转体部分（1)、回转体中心∮12.5m误差±3mm, 水平误差小于1mm。

（2)、支撑轨下轨面水平误差±1mm, 支撑轨以∮12.5m定标内外支撑轨中心, 误差±2mm。

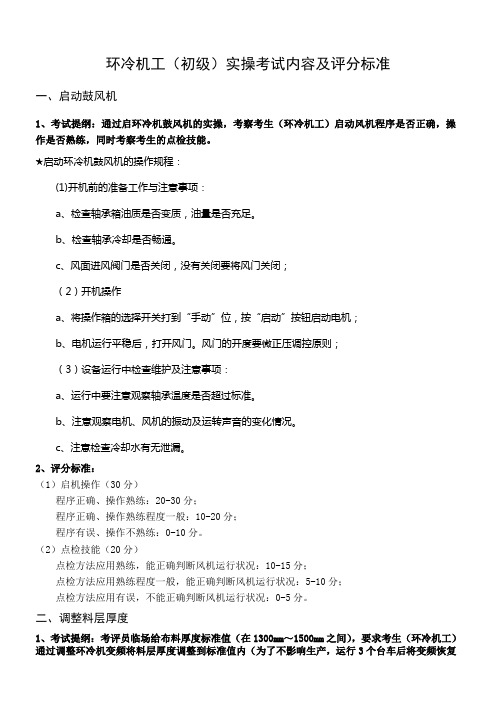

环冷机工（初级）实操考试内容及评分标准一、启动鼓风机1、考试提纲：通过启环冷机鼓风机的实操，考察考生（环冷机工）启动风机程序是否正确，操作是否熟练，同时考察考生的点检技能。

★启动环冷机鼓风机的操作规程：(1)开机前的准备工作与注意事项：a、检查轴承箱油质是否变质，油量是否充足。

b、检查轴承冷却是否畅通。

c、风面进风阀门是否关闭，没有关闭要将风门关闭；（2）开机操作a、将操作箱的选择开关打到“手动”位，按“启动”按钮启动电机；b、电机运行平稳后，打开风门。

风门的开度要微正压调控原则；（3）设备运行中检查维护及注意事项：a、运行中要注意观察轴承温度是否超过标准。

b、注意观察电机、风机的振动及运转声音的变化情况。

c、注意检查冷却水有无泄漏。

2、评分标准：（1）启机操作（30分）程序正确、操作熟练：20-30分；程序正确、操作熟练程度一般：10-20分；程序有误、操作不熟练：0-10分。

（2）点检技能（20分）点检方法应用熟练，能正确判断风机运行状况：10-15分；点检方法应用熟练程度一般，能正确判断风机运行状况：5-10分；点检方法应用有误，不能正确判断风机运行状况：0-5分。

二、调整料层厚度1、考试提纲：考评员临场给布料厚度标准值（在1300mm～1500mm之间），要求考生（环冷机工）通过调整环冷机变频将料层厚度调整到标准值内（为了不影响生产，运行3个台车后将变频恢复至原位）。

待所操作布料的台车运行至低温段，测量3个布料厚度值，算出平均值作为操作值。

*说明：考试过程中要求烧结机保证布料平整，烧结机变频不变。

2、评分标准（30分）：操作值和标准值每偏差10mm扣1分。

三、估测冷却后烧结矿温度1、考试提纲：估测环冷金卸矿皮带上的烧结矿温度，示出判断值，工作人员作好记录。

2、评分标准（20分）：目测值和标准值相比每偏差10℃扣1分。

设备点检工作标准要求介绍1. 工作内容:设备点检工作标准要求包括但不限于以下内容：- 对设备进行定期的外观检查和清洁，发现异常情况及时报告；- 对设备的动力、传动、冷却、润滑等系统进行定期检查和维护，包括更换润滑油、冷却液等；- 对设备的电气系统进行定期的检查和维护，发现电气故障及时处理；- 对设备的控制系统进行定期的检查和维护，确保系统稳定可靠；- 对设备的安全保护装置进行定期检查和测试，确保安全可靠。

2. 检测标准:设备点检工作标准要求对不同的设备都有相应的检测标准，通常包括以下内容：- 外观检查标准：设备表面无漏油、无松动、无损坏等；- 动力、传动、冷却、润滑系统检查标准：设备运转平稳、无异常声音，润滑状态良好等；- 电气系统检查标准：设备电气连接良好、无漏电、无短路等；- 控制系统检查标准：设备控制系统稳定可靠，响应灵敏等；- 安全保护装置检查标准：设备安全保护装置完好，无损坏、失效等。

3. 工作要求:设备点检工作标准要求工作人员要具有一定的专业知识和技能，严格按照规定的检测标准进行点检工作，发现问题及时报告，并协助进行设备的维修和保养工作。

同时，要求工作人员严格遵守相关安全操作规程，保证点检作业的安全进行。

总之，设备点检工作标准要求是设备管理和维护的重要组成部分，通过定期的点检工作，可以确保设备的正常运行，延长设备的使用寿命，保障生产安全。

因此，每个企业都应制定相应的设备点检工作标准要求，并严格执行。

设备点检工作是生产工作中十分重要的一环，它直接关系到设备的正常运转和生产的顺利进行。

设备点检工作标准要求是为了确保设备的正常运行和安全生产，制定了一系列的检测标准和工作要求，并要求工作人员严格执行。

下面将继续介绍有关设备点检工作标准要求的相关内容。

4. 管理要求:设备点检工作标准要求在管理上需要充分重视，确保点检工作的落实和执行。

具体管理要求包括但不限于以下方面：- 制定完善的设备点检计划，明确点检的频次、内容和责任人；- 分配专人负责设备点检工作，对点检工作进行专门培训，提高工作人员的技能和素质；- 制定点检记录表格，对每一次点检情况进行详细记录，并建立台账档案，以备日后查询；- 设备点检工作标准要求对于重要设备的点检，可以进行定期的抽查和复核，确保点检工作的质量和效果。

设备点检标准设备点检是指对设备进行定期的检查和维护，以确保设备的正常运行和安全性。

设备点检标准是指根据设备的特点和工作环境，制定出的一套详细的点检规范，包括点检的内容、频率、方法和标准。

以下是设备点检标准的具体内容。

一、点检内容。

1.外观检查，包括设备表面是否有损坏、锈蚀、变形等情况，以及设备周围是否有杂物堆积等。

2.电气系统检查，包括电缆、插头、开关、电机等电气设备是否正常运行，是否有漏电、短路等情况。

3.润滑系统检查，包括设备的润滑油是否充足，润滑部位是否有异常磨损等。

4.运行性能检查，包括设备的运行声音、振动、温度等是否正常，设备是否能够正常启动和停止。

5.安全保护系统检查，包括设备的安全保护装置是否完好，是否能够正常工作。

6.其他特殊部位检查，根据设备的特点和使用情况，可以添加一些特殊的点检内容，如设备的气密性、密封性等。

二、点检频率。

1.日常点检，指设备每日工作前进行的简单点检，主要是外观检查和运行性能检查。

2.定期点检，根据设备的使用频率和工作环境，制定出不同的定期点检频率，一般为每周、每月或每季度进行一次。

3.特殊情况点检，当设备发生异常或故障时，需要立即进行点检，以确定故障原因并进行维修。

三、点检方法。

1.目视检查，通过肉眼观察设备的外观和运行情况，发现明显的异常情况。

2.仪器检测，通过使用专业的检测仪器，对设备的电气性能、运行性能等进行精确的检测。

3.试运行检查，对设备进行短暂的试运行，观察设备的启动、运行和停止情况。

四、点检标准。

1.外观检查标准，设备表面不得有严重的损坏、锈蚀、变形等情况，设备周围不得有杂物堆积。

2.电气系统检查标准，电缆、插头、开关、电机等电气设备应正常运行，不得有漏电、短路等情况。

3.润滑系统检查标准，设备的润滑油应保持在正常水平，润滑部位不得有异常磨损。

4.运行性能检查标准，设备的运行声音、振动、温度等应保持在正常范围内，设备应能够正常启动和停止。

5.安全保护系统检查标准，设备的安全保护装置应完好，能够正常工作。

环冷机维护检修规程二、280m2鼓风环式冷却机主要技术性能参数表
（一）操作人员维护内容1.认真执行各点检项目
2.紧固小于M18的地角螺栓
3.负责轮面齿面润滑支撑轮冷却水检查
4.负责检查鼓风机、平料器、密封胶皮，台车不脱轨
5. 负责设备各润滑点润滑
6.负责清理设备卫生、保持设备清洁
（二）维修人员维修内容：
1.认真执行个巡检项目
2.负责紧固轨道地角螺栓
3.负责调整支撑辊侧档辊
4.负责调整台车整体跑偏
5.负责环冷风机的维护
三．维护注意事项
1.台车跑偏、串动及时调整
2.经常检查各档轮、支撑辊、磨损、跑偏情况，风机的振动情况。

3.检查轨道地角螺栓
4.保持翻车器运用灵敏可靠
5.检查油路、冷却水，保证设备润滑、冷却
检修规程
（1）小修内容：
1.更换侧档轮支撑辊及轴承
2.台车篦条补焊、串动调整
3.翻车器修复
4.风机转子平衡修复
（2）中修内容
1.含小修全部内容
2.轨道调整更换、找正
3.变速箱更换修复
4.台车更换台车轴承更换
5.整体跑偏调整
6.内隔热板更换
（3）大修内容
1.含中、小修内容
2.骨架加固更换找正
三检修质量技术要求
1.支撑辊、侧档轮纵向中心线垂直度允差≤0.01㎜
2.轨道水平基准允差≤0.1㎜-0.2㎜
3.台车串量1-2.5㎜
四检修完毕后设备应达到的运行指标
1.设备运转平稳，无异常噪音
2.电机温度≤65℃，减速机温度≤60℃，轴承温度≤55℃
3.运转中车轮无啃道现象，
4.翻车灵敏无别卡现象，不漏料不漏。

环冷机维护检修规程第一节设备技术性能及参数环冷机有效冷却面积：110 ㎡实际冷却面积：114.5 ㎡直径：Ф21m 给矿温度：700～800℃冷却后温度：100℃给料粒度：150～6 ㎜处理量：235T/h 有效冷却时间：50～80min料厚度：1200 ㎜唐山唐冶给料设备制造有限公司摩擦轮摩擦轮直径：850mm 摩擦轮转速：0.463-0.289r/min环冷台车台车宽度：2200 ㎜台车数量：45 台拦板高度：1300㎜托辊：Ф400 ㎜行走轮：Ф450 ㎜曲轨：Ф70 ㎜环冷鼓风机型号9-26-5.6A 风量:201400m3/h 全压：3200pa 960r/min 4 台四平宏生鼓风机有限公司环冷鼓风机电机型号YKK4505-6 315kw 10000V 23.5A 993r/mimA 级4台长沙电机有限公司环冷机的作用是对从热振筛筛出的符合要求的烧结矿进行冷却，将烧结矿冷却到120℃左右，具有冷却效果好，维护方便等优点。

环冷机由机架、导轨、扇形冷却台车、密封罩、卸料漏斗及环冷鼓风机组成。

第三节设备使用规程环冷机（风机）操作规程一、启动前注意事项：1. 风机电动机、环冷机电动机各部连接螺丝、地脚螺丝无松动，电动机附近有无障碍物。

环冷机技术性能2. 检查风门是否关至零度，如未关至零度不允许起动。

3. 环冷台车轨道有无阻碍物，卡阻现象。

运行时注意事项：待成品一号皮带启动后，方可启动环冷机。

二、环冷机分为本地开启和程控开启两种开启方式：1.本地开启一般为检修或试验用，开启时是先将转换开关旋转至本地位置，缓慢调节调速电位器至需要速度。

2.程控开启是由主控室统一顺次开启，待环冷机启动布料后随料流依次启动鼓风机。

启动：1. 接到启动风机命令后将转换开关旋转至本地操作、按下启动按钮（绿色），风机进入运行状态。

2. 启动时注意观察电流波动情况，正常运行时电流不允许超过18.6A 并详细做好记录。

3. 运行时观察电动机各部分声音是否正常，散热装置是否正常工作，如有异常情况及时找专业人员处理。

烧结车间重点设备点检标准烧结车间重点设备点巡检标准一、烧结机1、烧结机减速机轴承温度<80℃，是否缺油。

２、烧结机电机轴承温度<80℃。

３、烧结机台车轮转动是否灵活，检查滚套磨损情况。

４、泥辊开式齿轮润滑是否良好，检查磨损情况。

5、检查台车游板压紧动作是否灵活、密封效果是否良好。

6、泥辊减速机轴承温度<80℃，是否缺油。

7、泥辊电机轴承温度<80℃。

二、四辊破碎机１、检查破碎辊磨损情况。

２、四辊减速机轴承温度<80℃，是否缺油。

３、四辊电机轴承温度<80℃。

４、检查大、小皮带轮磨损情况。

５、检查压紧辊磨损情况。

６、检查电机、减速机地角螺丝是否紧固。

７、检查调整丝杠磨损情况。

三、单辊破碎机１、单辊减速机轴承温度<80℃，是否缺油。

２、单辊电机轴承温度<80℃。

３、单辊开式齿轮润滑是否良好，检查磨损情况。

４、检查单辊磨损情况。

５、检查单辊蓖板磨损情况。

６、检查旋转接头是否漏水。

四、冷筛１、冷筛电机轴承温度<80℃。

２、检查筛板是否松动。

３、检查激振器转动是否灵活，润滑是否良好。

４、检查冷筛大梁是否牢固。

５、检查冷筛护板有无破损。

五、离心鼓风机１、检查前后轴瓦振动是否达标。

２、检查电机电流是否超出额定电流。

3、润滑油站工作是否正常。

4、电机轴承温度<80℃。

六、一次混料机１、一混减速机轴承温度<80℃，是否缺油。

２、一混电机轴承温度<80℃。

３、检查托辊、挡轮转动是否灵活，有无磨损。

４、检查滚筒磨损情况。

５、检查齿圈润滑是否良好、检查磨损情况。

６、检查一混水泵有无渗漏。

七、二次混料机１、二混减速机轴承温度<80℃，是否缺油。

２、二混电机轴承温度<80℃。

３、检查托辊、挡轮转动是否灵活，有无磨损。

４、检查滚筒磨损情况。

５、检查齿圈润滑是否良好、检查磨损情况。

６、检查液力偶合器工作是否正常。

八、环冷机1、环冷机减速机轴承温度<80℃，是否缺油。
