电路原理模拟试题A

模拟电路试题及答案一、选择题1. 在模拟电路设计中，以下哪个元件是用来放大信号的？A. 电阻B. 电容C. 晶体管D. 电感答案：C2. 理想运算放大器的开环增益是：A. 有限的B. 非常小C. 非常大D. 零答案：C3. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可放大答案：B二、填空题4. 在模拟电路中，________是用来限制电流流动的元件。

答案：电阻5. 一个理想的电压源具有________和________的特点。

答案：零内阻；恒定电压三、简答题6. 简述什么是负反馈，并说明其在模拟电路中的作用。

答案：负反馈是一种将输出信号的一部分或全部以相反相位加回到输入端的反馈形式。

在模拟电路中，负反馈可以提高电路的稳定性，减小非线性失真，增加增益的线性度，以及提高带宽。

四、计算题7. 假设有一个电压放大器，其增益为20dB。

如果输入电压为1mV，求输出电压。

答案：首先将增益转换为线性比例，20dB = 10^(20/20) = 10^1 = 10。

然后，输出电压 = 输入电压× 增益= 1mV × 10 = 10mV。

8. 给定一个RC低通滤波器，其中R=1kΩ，C=1μF，求其-3dB截止频率。

答案：-3dB截止频率f_c = 1 / (2πRC)。

代入数值得到 f_c = 1 / (2π × 1000 × 10^-6) = 1 / (2π × 10^-3) ≈ 159.15 Hz。

五、分析题9. 描述一个基本的共射放大电路，并说明其工作原理。

答案：共射放大电路是一种使用晶体管（通常是BJT）的放大电路，其中晶体管的发射极接地，基极作为输入端，集电极作为输出端。

工作原理是：基极接收到小信号电流，通过晶体管的放大作用，使得集电极电流产生较大的变化，从而在集电极获得放大后的电流信号。

10. 解释为什么在设计模拟电路时需要考虑频率响应。

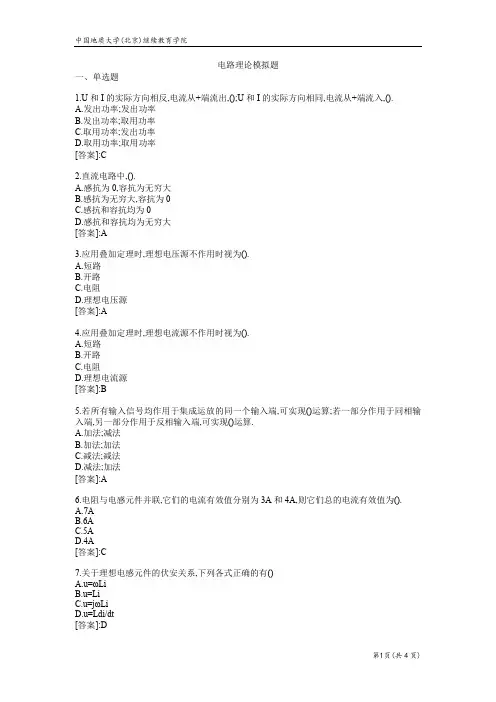

电路理论模拟题一、单选题1.U和I的实际方向相反,电流从+端流出,();U和I的实际方向相同,电流从+端流入,().A.发出功率;发出功率B.发出功率;取用功率C.取用功率;发出功率D.取用功率;取用功率[答案]:C2.直流电路中,().A.感抗为0,容抗为无穷大B.感抗为无穷大,容抗为0C.感抗和容抗均为0D.感抗和容抗均为无穷大[答案]:A3.应用叠加定理时,理想电压源不作用时视为().A.短路B.开路C.电阻D.理想电压源[答案]:A4.应用叠加定理时,理想电流源不作用时视为().A.短路B.开路C.电阻D.理想电流源[答案]:B5.若所有输入信号均作用于集成运放的同一个输入端,可实现()运算;若一部分作用于同相输入端,另一部分作用于反相输入端,可实现()运算.A.加法;减法B.加法;加法C.减法;减法D.减法;加法[答案]:A6.电阻与电感元件并联,它们的电流有效值分别为3A和4A,则它们总的电流有效值为().A.7AB.6AC.5AD.4A[答案]:C7.关于理想电感元件的伏安关系,下列各式正确的有()A.u=ωLiB.u=LiC.u=jωLiD.u=Ldi/dt[答案]:D8.耦合电感的顺串时等效电感为().A.Leq=L1+L2+2MB.Leq=L1+L2-2MC.Leq=L1L2-M*MD.Leq=L1L2+M2[答案]:A9.换路前,电路处于稳态.如果储能元件储有能量,则在的电路中,电容视为(),电感视为();如果储能元件没有储能,则在的电路中,电容视为(),电感视为().A.开路,短路;短路,开路B.短路,开路;开路,短路C.短路,开路;短路,开路D.开路,短路;开路,短路[答案]:A10.只有同样()的正弦量才能画在同一相量图上,否则无法进行比较和计算.A.幅值B.频率C.初相位[答案]:C11.任意一个相量乘上+j后,即()旋转了90度;乘上-j后,即()旋转了90度.所以称j为旋转90度的算子.A.向后;向前B.向前;向后C.向后;向后D.向前;向前[答案]:B12.设电流为参考正弦量,电阻元件上的电压与电流同相,电感上的电压比电流()90度,电容上的电压比电流()90度.A.超前;超前B.滞后;滞后C.超前;滞后D.滞后;超前[答案]:C13.RL串联电路的阻抗Z=(4+j3)Ω,则该电路的功率因数为().A.1B.1.25C.0.8D.0.9[答案]:C14.任意一个相量乘以j相当于该相量().A.逆时针旋转90度B.顺时针旋转90度C.逆时针旋转60度D.顺时针旋转60度[答案]:A15.串联谐振发生时,电源电压和电路中电流同相,阻抗模为();其值();电流在谐振时达到().A.R;最大;最小B.R;最小;最大C.Xc;最小;最大D.XL;最大;最小[答案]:B16.在正弦交流电路中提高感性负载功率因数的方法是().A.负载串联电感B.负载串联电容C.负载并联电感D.负载并联电容[答案]:D17.单口网络,其入端阻抗形式是Z=R+jX,当X<0时,单口网络呈()A.电阻性质B.电感性质C.电容性质[答案]:C18.电流与电压为关联参考方向是指().A.电流参考方向与电压降参考方向一致B.电流参考方向与电压升参考方向一致C.电流实际方向与电压升实际方向一致D.电流实际方向与电压降实际方向一致[答案]:A19.从中性点引出的导线称为();从始端A,B,C引出的三根导线称为().A.零线;零线B.火线;零线C.零线;火线D.火线;火线[答案]:C20.通常在低压配电系统中相电压为();线电压为().A.380;380B.220;220C.380;220D.220;380[答案]:D二、判断题1.根据基尔霍夫电流定律可以推知,在任一瞬时,通过任意闭合面的电流的代数和也恒等于零. [答案]:正确2.遵循欧姆定律的电阻称为线性电阻,它是一个表示该段电路特性而与电压和电流无关的常数.[答案]:正确3.电压源和电流源的等效关系对外电路和电源内部都成立.[答案]:错误4.支路电流法中,对具有n个结点的电路,应用电流定律只能列出(n-1)个独立方程.[答案]:正确5.和电压源并联的电流源对外电路不起作用.[答案]:正确6.当电动势和结点电压的参考方向相反时取正号,相同时取负号,与各支路电流的参考方向无关.[答案]:正确7.功率的计算也符合叠加原理.[答案]:错误8.所谓电路中只有一个电源单独作用,就是假设将其余电源都除去,包括它们的内阻也不用计及.[答案]:错误9.等效电源的电流Is就是有源二端网络的短路电流,即将a,b两端短接后其中的电流.[答案]:正确10.在集成运放的非线性区,输出电压只有两种可能.[答案]:正确11.集成运放电压传输特性中的线性区较宽,因为Aod不大.[答案]:错误12.为了使运算电路中的集成运放工作在线性区,必须引入负反馈.[答案]:正确13.暂态过程的产生是由于物质所具有的能量不能跃变而造成的.[答案]:正确14.某些电路在接通或断开的暂态过程中,会产生电压过高或电流过大的现象,从而使电气设备或器件遭受破坏.[答案]:正确15.频率,幅值,初相位是确定正弦量的三要素.[答案]:正确16.凡是正弦量都能用相量表示,且相量能完整表示出正弦量的三要素.[答案]:错误17.在具有电感和电容的电路中,电路两端的电压和电流一般是同相的.[答案]:错误18.功率因数不高的根本原因在于电容性负载的存在.[答案]:错误19.三相电动势的幅值相等,频率相同,彼此间相位差也相等.他们的相量之和为零.[答案]:正确20.当发电机(或变压器)的绕组连成星形时,一定要引出中线.[答案]:错误。

《电路原理》试题与答案一、填空题（本题共15小题，每小题2分，共30分）1、在题图一（1）的电路中，C1=1μF，C2=2μF，电路的总电容为，C1上的电压。

2、将图一（2）中的诺顿电路等效为戴维宁电路，其中R1=10Ω .电源的电动势Us= ，电阻R= 。

3、图一（3）中，L1=1H,L2=2H, 电路ab端口的总电感为。

4、电感量为2mH电感中流有2A的稳定电流，该电感的储能为焦耳。

5、电感具有阻碍电流的作用。

6、图一（6）所示电路，C=100μF，R=5kΩ.电容上的初始电压为10V. 当开关K合上后，电容上的电压随时间的变化关系为。

7、非库仑电场移动单位正电荷从电源负极到正极所做的功定义为。

8、图一（8）所示电桥平衡的条件为。

9、若某电路网络中有n个节点，则按基尔霍夫电流定律（KCL）只能写出个独立的节点电流方程。

10、纯电感元件两端电压的相位超前其电流相位。

11、某纯电容的容抗为Xc，其两端的交流电压为U，则该电容的有功功率为，无功功率为。

12、如图一（12）所示的电路中，a 、b 两端的电压U=25V ，R 1=70Ω，R 2=30Ω，则U 1= ，U 2= .13、若A=5∠53.13º，B=5∠-143.13º，则=BA . 14、1000μF 的电容两端加了100V 的电压，电容极板上的电量为库仑。

15、频率相同的正弦电流和电压分别为：210sin(+=t U u m ωº),60sin(-=t I i m ωº), 则u 超前i 。

二、选择题（本题共10小题，每小题2分，共20分。

在每小题列出的四个选项中只有一个是符合题意的，请将其字母填入题后的括号内。

错选或不选均无分）1、 电容的定义式为：( ).A ．Uq C = B. q U C = C. Uq C = D. C=IU2、图二（2）电路中，R 1=6Ω，R 2=7Ω，R 3=6Ω，R 4=10Ω，则a 、b 两端的电阻R ab 阻值为（ ）。

电工原理考试试题及答案一、单项选择题（每题2分，共20分）1. 电路中的电流方向是如何规定的？A. 正电荷的定向移动方向B. 负电荷的定向移动方向C. 电子的定向移动方向D. 质子的定向移动方向答案：A2. 欧姆定律中，电阻R与电压U和电流I的关系是：A. R = U/IB. R = I/UC. R = U * ID. R = U + I答案：A3. 电路中并联电阻的等效电阻值是：A. 大于任何一个并联电阻的值B. 小于任何一个并联电阻的值C. 等于任何一个并联电阻的值D. 无法确定答案：B4. 电路中串联电阻的等效电阻值是：A. 小于任何一个串联电阻的值B. 大于任何一个串联电阻的值C. 等于任何一个串联电阻的值D. 无法确定答案：B5. 交流电路中，电感元件的阻抗与频率的关系是：A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率的平方成正比答案：A6. 交流电路中，电容元件的阻抗与频率的关系是：A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率的平方成反比答案：B7. 交流电路中，纯电阻负载的功率因数是：A. 0B. 0.5C. 1D. -1答案：C8. 交流电路中，纯电感负载的功率因数是：A. 0B. 0.5C. 1D. -1答案：A9. 交流电路中，纯电容负载的功率因数是：A. 0B. 0.5C. 1D. -1答案：A10. 三相电路中，星形接法的线电压与相电压的关系是：A. 线电压等于相电压B. 线电压等于相电压的√3倍C. 线电压等于相电压的2倍D. 线电压等于相电压的√2倍答案：B二、填空题（每题2分，共20分）1. 电路中的功率P等于电压U与电流I的乘积，即P = ______。

答案：U * I2. 电路中的功率因数cosφ是电压与电流之间的相位差φ的余弦值，即cosφ = ______。

答案：U / √(U^2 + I^2)3. 电路中的谐振频率f0可以通过公式f0 = ______计算得出。
