一、第三章 相互作用——力易错题培优（难）1．水平传感器可以测量器械摆放所处的水平角度，属于角度传感器的一种，其作用就是测量载体的水平度，又叫倾角传感器。

如图为一个简易模型，截面为内壁光滑的竖直放置的正三角形，内部有一个小球，其半径略小于内接圆半径，三角形各边有压力传感器，分别感受小球对三边压力的大小，根据压力的大小，信息处理单元能将各边与水平面间的夹角通过显示屏显示出来。

如果图中此时BC 边恰好处于水平状态，将其以C 为轴在竖直平面内顺时针缓慢转动，直到AC 边水平，则在转动过程中（ ）A ．当BC 边与AC 边所受压力大小相等时，AB 处于水平状态 B ．球对AC 边的压力一直增大 C ．球对BC 边的压力一直减小D ．BC 边所受压力不可能大于球的重力 【答案】A 【解析】 【分析】 【详解】对正三角形内部的小球受力分析，如图所示由几何关系可知，随着角度θ从0°到120°增大过程中，角α与角θ之和保持不变，且α + θ = 120°，所以角β也保持不变，β = 60°，由平衡条件和正弦定理得()sin sin sin 120AC BC N N Gβθθ==︒- 所以球对AC 边的压力23sin sin sin sin sin 60ACAC G G N N θθθβ'====︒ 球对BC 边的压力()()()23sin 120sin 120sin 120sin sin 60BCBC G G N N G θθθβ'==︒-=︒-=︒-︒ A ．当BC 边与AC 边所受压力大小相等时，即ACBC N N ''=，则θ = 60°，此时AB 处于水平状态，故A 正确；BC ．角度θ从0°到120°增大过程中，sin θ和()sin 120θ︒-都是先增大后减小，所以球对AC 边的压力和球对BC 边的压力都是先增大后减小，BC 错误；D ．当0 < θ < 60°时，BCN G '>，即BC 边所受压力有可能大于球的重力，故D 错误。

故选A 。

2．如图所示，一固定的细直杆与水平面的夹角为α=15°，一个质量忽略不计的小轻环C 套在直杆上，一根轻质细线的两端分别固定于直杆上的A 、B 两点，细线依次穿过小环甲、小轻环C 和小环乙，且小环甲和小环乙分居在小轻环C 的两侧．调节A 、B 间细线的长度，当系统处于静止状态时β=45°.不计一切摩擦．设小环甲的质量为m 1，小环乙的质量为m 2，则m 1∶m 2等于( )A ．tan 15°B ．tan 30°C ．tan 60°D ．tan 75°【答案】C 【解析】试题分析：小球C 为轻环，重力不计，受两边细线的拉力的合力与杆垂直，C 环与乙环的连线与竖直方向的夹角为600，C 环与甲环的连线与竖直方向的夹角为300，A 点与甲环的连线与竖直方向的夹角为300，乙环与B 点的连线与竖直方向的夹角为600，根据平衡条件，对甲环：，对乙环有：，得，故选C ．【名师点睛】小球C 为轻环，受两边细线的拉力的合力与杆垂直，可以根据平衡条件得到A 段与竖直方向的夹角，然后分别对甲环和乙环进行受力分析，根据平衡条件并结合力的合成和分解列式求解．考点：共点力的平衡条件的应用、弹力．3．如图所示，质量为M 的四分之一圆柱体放在粗糙水平地面上，质量为m 的正方体放在圆柱体和光滑墙壁之间，且不计圆柱体与正方体之间的摩擦，正方体与圆柱体的接触点的切线与右侧墙壁成θ角，圆柱体处于静止状态，则（ ）A ．地面对圆柱体的支持力大于（M ＋m ）gB ．地面对圆柱体的摩擦力为mg tan θC ．墙壁对正方体的弹力为tan mgθ D ．正方体对圆柱体的压力为cos mgθ【答案】C 【解析】 【分析】 【详解】CD ．以正方体为研究对象，受力分析，并运用合成法如图所示墙壁对正方体的弹力N 1=tan mgθ 圆柱体对正方体的支持力为2sin mgN θ=根据牛顿第三定律，正方体对圆柱体的压力为sin mgθ。

选项C 正确，D 错误；AB ．以圆柱体和正方体整体为研究对象，地面对圆柱体的支持力N =(M ＋m ）g水平方向受力平衡，地面对圆柱体的摩擦力f =N 1=tan mgθ选项AB 错误。

故选C 。

4．如图，A 、B 是两根竖直立在地上的木杆，轻绳的两端分别系在两杆上不等高的P 、Q 两点，C 为一质量不计的光滑滑轮，滑轮下挂一物体，下列说法正确的是（ ）A ．将Q 点缓慢上移，细绳中的弹力不变B ．将P 点缓慢上移，细绳中的弹力变小C ．减小两木杆之间的距离，细绳中的弹力变大D ．增大两木杆之间的距离，细绳中的弹力不变 【答案】A 【解析】 【分析】 【详解】设滑轮所受绳子拉力为T ，到左边木杆距离为x 1，到右边木杆距离为x 2，左侧细绳长度为L 1，右侧细绳长度为L 2，受力分析如图所示。

物体受力平衡，由平衡条件可知sin sin T T αθ=cos cos T T mg αθ+=解得αθ=，2cos mgT α=设两木杆之间的距离为d ，绳的总长为L ，由几何关系有11sin L x α= 22sin L x θ=由于αθ=，两式相加可得1212()sin L L x x α+=+可解得sin d Lα=AB ．上下移动P 或者Q ，因为两杆的宽度d 不变，绳子的长度L 也不变，故有α角度不变，由上面的分析2cos mgT α=可知细绳中的弹力不变，故A 正确，B 错误； C ．减小两木杆之间的距离，即d 变小，由sin dLα=可知，两侧绳与竖直方向夹角α减小，由2cos mgT α=可知，α减小，cos α增大，则细绳中弹力减小，故C 错误； D ．同理，增大两木杆之间的距离，即d 变大，α增大，cos α减小，则细绳中弹力增大，故D 错误。

故选A 。

5．如图所示，在粗糙地面上放有一装有定滑轮的粗糙斜面体，将两相同的A 、B 两物体通过细绳连接处于静止状态，用水平力F 作用于物体B 上，缓慢拉开一小角度，斜面体与物体A 仍然静止。

则下列说法正确的是（ ）（不计绳的质量和绳与滑轮间的摩擦）A ．水平力F 变小B ．物体A 所受合力变大C ．物体A 所受摩擦力不变D ．斜面体所受地面的摩擦力变大【答案】D 【解析】 【分析】先对物体B 进行受力分析，根据共点力平衡条件求出绳的拉力，再对A 进行受力分析，同样根据共点力平衡条件得出各个力的情况，对斜面体所受地面的摩擦力可以用整体法进行分析。

【详解】A ．对B 物体进行受力分析，如图根据共点力平衡条件B tan F m g θ=，B cos m gT θ=在缓慢拉开B 的过程中，θ角度变大，故绳上的张力T 变大，水平力F 增大，故A 错误； B ．因物体A 始终处于静止，故A 所受合外力为0，B 错误；C ．物体A 受重力、支持力、细线的拉力，可能没有摩擦力，也可能有沿斜面向下的静摩擦力，还有可能受斜面向上的静摩擦力。

故拉力T 增大后，静摩擦力可能变小，也可能变大，故C 错误；D ．对整体分析可以知道，整体在水平方向受拉力和静摩擦力作用，因拉力变大，故静摩擦力一定变大，故D 正确。

故选D 。

【点睛】整体法与隔离法相结合。

6．如图所示的装置中，在A 端用外力F 把一个质量为m 的小球沿倾角为30°的光滑斜面匀速向上拉动，已知在小球匀速运动的过程中，拴在小球上的绳子与水平固定杆之间的夹角从45°变为90°，斜面体与水平地面之间是粗的，并且斜面体一直静止在水平地面上，不计滑轮与绳子之间的摩擦．则在小球匀速运动的过程中，下列说法正确的是（ ）A ．地面对斜面体的静摩擦力始终为零B ．绳子对水平杆上的滑轮的合力一定大于绳子的拉力C ．绳子A 端移动的速度大小大于小球沿斜面运动的速度大小D ．外力F 一定增大 【答案】D 【解析】【分析】 【详解】D ．设连接小球的绳子与水平方向的夹角为θ，对小球沿斜面方向，由平衡条件有cos -30sin 30T mg θ︒=︒（）则当θ角从45°变为90°的过程中，绳子的拉力T 变大，因F =T ，则外力F 一定增大，选项D 正确；A ．对小球和斜面的整体，地面对斜面体的静摩擦力等于绳子拉力的水平分量，则地面对斜面体的静摩擦力cos f T θ=可知随θ角的增加，地面对斜面的静摩擦力f 是变化的，选项A 错误；B ．当θ=90°时，滑轮两边绳子的夹角为120°，根据几何关系和平行四边形定则可知此时刻绳子对水平杆上的滑轮轴的合力等于绳子的拉力，选项B 错误；C ．将小球的速度v 分解可知，绳子的速度cos 30v v θ=-︒绳()可知绳子移动的速度大小小于小球沿斜面运动的速度的大小，选项C 错误。

故选D 。

7．如图所示，质量为m 的物体放在质量为M 、倾角为θ的斜面体上，斜面体置于粗糙的水平地面上，用平行于斜面的力F 拉物体使其沿斜面向下匀速运动，斜面体始终静止，则下列说法正确的是（ ）A ．斜面体对地面的摩擦力大小为cos F θB ．斜面体对地面的压力大小为()M m g +C ．物体对斜面体的摩擦力大小为FD ．斜面体对物体的作用力竖直向上 【答案】A 【解析】 【分析】 【详解】A ．对物块和斜面受力分析如下图所示，对物块有cos N F mg θ=sin f F F mg θ=+假设地面对斜面的摩擦力向左，对斜面有1cos sin N N f F Mg F θF θ=++'sin cos f N f F F θF θ+=联立上式解得'cosfF Fθ=由于'0fF>，说明方向就是向左，A正确；B．斜面体对地面的压力大小等于地面对斜面体的支持力，根据上式，解得()1sinNgF M m F++=θB错误；C．物体对斜面体的摩擦力大小等于斜面体对物体的摩擦力大小，根据上式解得sinfF F mgθ=+C错误；D．斜面体对物体的作用力与物体重力和外力的合力方向相同，为斜向上偏左，D错误。

故选A。

8．20世纪末，由于生态环境的破坏，我国北方地区3、4月份沙尘暴天气明显增多。

近年来，我国加大了环境治理，践行“绿水青山就是金山银山”的发展理念，沙尘天气明显减少。

现把沙尘上扬后的情况简化为沙尘颗粒悬浮在空中不动。

已知风对沙尘的作用力表达式为F=αρAv2，其中α为常数，ρ为空气密度，A为沙尘颗粒的截面积，v为风速。

设沙尘颗粒为球形，密度为ρ0，半径为r，风速竖直向上，重力加速度为g，则v的表达式为（）A43grραρB043grραρC0grραρD43grα【答案】B【解析】【分析】【详解】沙尘悬浮时受力平衡，根据平衡条件有mg F=其中30043m V rρρπ⨯==由题意知22F AvA rαρπ==，联立以上四式得43grvραρ=选项B正确，ACD错误。

合集下载

人教版物理高一上册 第三章 相互作用——力专题练习(word版

人教版物理高一上册 第三章 相互作用——力专题练习(word版

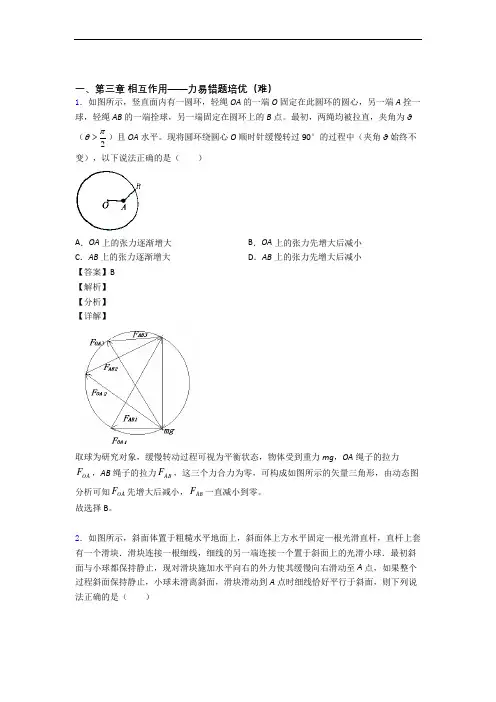

一、第三章 相互作用——力易错题培优（难）1．如图所示，竖直面内有一圆环，轻绳OA 的一端O 固定在此圆环的圆心，另一端A 拴一球，轻绳AB 的一端拴球，另一端固定在圆环上的B 点。

最初，两绳均被拉直，夹角为θ（2πθ>）且OA 水平。

现将圆环绕圆心O 顺时针缓慢转过90°的过程中（夹角θ始终不变），以下说法正确的是（ ）A ．OA 上的张力逐渐增大B ．OA 上的张力先增大后减小C ．AB 上的张力逐渐增大D ．AB 上的张力先增大后减小【答案】B【解析】【分析】【详解】取球为研究对象，缓慢转动过程可视为平衡状态，物体受到重力mg ，OA 绳子的拉力OA F ，AB 绳子的拉力AB F ，这三个力合力为零，可构成如图所示的矢量三角形，由动态图分析可知OA F 先增大后减小，AB F 一直减小到零。

故选择B 。

2．如图所示，斜面体置于粗糙水平地面上，斜面体上方水平固定一根光滑直杆，直杆上套有一个滑块．滑块连接一根细线，细线的另一端连接一个置于斜面上的光滑小球．最初斜面与小球都保持静止，现对滑块施加水平向右的外力使其缓慢向右滑动至A 点，如果整个过程斜面保持静止，小球未滑离斜面，滑块滑动到A 点时细线恰好平行于斜面，则下列说法正确的是（ ）A ．斜面对小球的支持力逐渐减小B ．细线对小球的拉力逐渐增大C ．滑块受到水平向右的外力逐渐增大D ．水平地面对斜面体的支持力保持不变【答案】C【解析】【分析】【详解】AB ．对小球受力分析可知，沿斜面方向cos sin T mg αθ=在垂直斜面方向sin cos N F T mg αθ+=（其中α是细线与斜面的夹角，θ为斜面的倾角），现对滑块施加水平向右的外力使其缓慢向右滑动至A 点，α变小，则细线对小球的拉力T 变小，斜面对小球的支持力N F 变大，故A B 错误；C ．对滑块受力分析可知，在水平方向则有sin cos()cos()sin (cos tan sin )cos mg F T mg θαθαθθθαθα+=+==- 由于α变小，则有滑块受到水平向右的外力逐渐增大，故C 正确；D ．对斜面和小球为对象受力分析可知，在竖直方向则有sin()N mg Mg F T θα'+=++由于()αθ+变小，所以水平地面对斜面体的支持力逐渐增大，故D 错误。

高一上册物理 第三章 相互作用——力(篇)(Word版 含解析)

高一上册物理 第三章 相互作用——力(篇)(Word版 含解析)

一、第三章 相互作用——力易错题培优（难）1．如图所示，光滑半球形容器固定在水平面上，O 为球心，一质量为m 的小滑块，在水平力F 的作用下从半球形容器最低点缓慢移近最高点．设小滑块所受支持力为N ，则下列判断正确的是（ ）A ．F 缓慢增大B ．F 缓慢减小C ．N 不变D ．N 缓慢减小【答案】A【解析】【分析】【详解】 对物体进行受力分析：物体受重力mg 、支持力F N 、水平力F ．已知小滑块从半球形容器最低点缓慢移近最高点，我们可以看成小滑块每一个状态都是平衡状态．根据平衡条件，应用力的合成得出：G F tan θ=N G F sin θ=，由于小滑块从半球形容器最低点缓慢移近最高点，所以θ减小，tanθ减小，sinθ减小．根据以上表达式可以发现F 增大，F N 增大．故选A.【点睛】物体的动态平衡依然为高考命题热点，解决物体的平衡问题，一是要认清物体平衡状态的特征和受力环境是分析平衡问题的关键；二是要学会利用力学平衡的结论（比如：合成法、正交分解法、效果分解法、三角形法、假设法等）来解答；三是要养成迅速处理矢量计算和辨析图形几何关系的能力．2．如图所示，水平直杆OP 右端固定于竖直墙上的O 点，长为2L m =的轻绳一端固定于直杆P 点，另一端固定于墙上O 点正下方的Q 点，OP 长为 1.2d m =，重为8N 的钩码由光滑挂钩挂在轻绳上处于静止状态，则轻绳的弹力大小为( )A ．10NB ．8NC ．6ND ．5N【答案】D【解析】【分析】 根据几何关系得到两边绳子与竖直方向的夹角，再根据竖直方向的平衡条件列方程求解.【详解】设挂钩所在处为N 点，延长PN 交墙于M 点，如图所示：同一条绳子拉力相等，根据对称性可知两边的绳子与竖直方向的夹角相等，设为α，则根据几何关系可知NQ =MN ，即PM 等于绳长；根据几何关系可得：1.2sin 0.62PO PM α===，则α=37°，根据平衡条件可得：2T cos α=mg ，解得：T =5N ，故D 正确，A 、B 、C 错误.故选D.【点睛】 本题主要是考查了共点力的平衡问题，解答此类问题的一般步骤是：确定研究对象、进行受力分析、然后建立平衡方程进行解答.3．在一半径为R 、质量为m 的乒乓球内注入质量为M 的水，但未将乒乓球注满，用水平“U ”形槽将其支撑住，保持静止状态，其截面如图所示。

高一上册物理 第三章 相互作用——力单元复习练习(Word版 含答案)

高一上册物理 第三章 相互作用——力单元复习练习(Word版 含答案)

一、第三章 相互作用——力易错题培优（难）1．如图所示，竖直面内有一圆环，轻绳OA 的一端O 固定在此圆环的圆心，另一端A 拴一球，轻绳AB 的一端拴球，另一端固定在圆环上的B 点。

最初，两绳均被拉直，夹角为θ（2πθ>）且OA 水平。

现将圆环绕圆心O 顺时针缓慢转过90°的过程中（夹角θ始终不变），以下说法正确的是（ ）A ．OA 上的张力逐渐增大B ．OA 上的张力先增大后减小C ．AB 上的张力逐渐增大D ．AB 上的张力先增大后减小【答案】B 【解析】 【分析】 【详解】取球为研究对象，缓慢转动过程可视为平衡状态，物体受到重力mg ，OA 绳子的拉力OA F ，AB 绳子的拉力AB F ，这三个力合力为零，可构成如图所示的矢量三角形，由动态图分析可知OA F 先增大后减小，AB F 一直减小到零。

故选择B 。

2．如图所示，固定倾斜直杆上套有一个质量为m 的小球和两根原长均为L 的轻弹簧，两根轻弹簧的一端与小球相连，另一端分别固定在杆上相距为2L 的A 、B 两点。

已知直杆与水平面的夹角为θ，两弹簧的劲度系数均为k =3sin mg L θ，小球在距B 点45L 的P 点处于静止状态，重力加速度为g 。

则小球在P 点处受到摩擦力为（ ）A ．sin 5mg f θ=，方向沿杆向下 B ．sin 5mg f θ=，方向沿杆向上 C ．sin 2mg f θ=，方向沿杆向下 D ．sin 2mg f θ=，方向沿杆向上 【答案】A 【解析】 【分析】 【详解】小球在P 点时两根弹簧的弹力大小相等，设为F ，根据胡克定律有45F k L L ⎛⎫=- ⎪⎝⎭设小球静止时受到的摩擦力大小为f ，方向沿杆向下，根据平衡条件有sin 2mg f F θ+=解得sin 5mg f θ=方向沿杆向下，选项A 正确，BCD 错误。

故选A 。

3．如图所示，小球A 置于固定在水平面上的光滑半圆柱体上，小球B 用水平轻弹簧拉着系于竖直板上，两小球A 、B 通过光滑滑轮O 用轻质细线相连，两球均处于静止状态，已知B 球质量为m ，O 点在半圆柱体圆心O 1的正上方，OA 与竖直方向成30°角，OA 长度与半圆柱体半径相等，OB 与竖直方向成45°角，则下列叙述正确的是A ．小球A 、B 受到的拉力T OA 与T OB 相等，且T OA ＝T OB 3mg B 2mgC ．A 6mD ．光滑半圆柱体对A 球支持力的大小为mg【解析】 【分析】 【详解】A 、B 、隔离对B 分析，根据共点力平衡得： 水平方向有：T OB sin45°=F 竖直方向有：T OB cos45°=mg ， 则2OB T mg =，弹簧弹力 F =mg ，根据定滑轮的特性知：T OA 与T OB 相等；故A ，B 错误. C 、D 、对A 分析，如图所示：由几何关系可知拉力T OA 和支持力N 与水平方向的夹角相等，夹角为60°，则N 和T 相等，有：2T OA sin60°=m A g ，解得：6A m m =，由对称性可得：2OA N T mg ==，故C 正确，D 错误. 故选C. 【点睛】解决本题的关键能够正确地受力分析，运用共点力平衡进行求解．本题采用隔离法研究比较简便．4．如图所示，轻杆的一端固定一光滑球体，杆以另一端O 为自由转动轴，而球又搁置在光滑斜面上，若杆与竖直墙面的夹角为β，斜面倾角为θ，开始时β<θ，且β+θ<90°，则为使斜面能在光滑水平面上缓慢向右运动，在球体离开斜面之前，作用于斜面上的水平外力F 的大小、轻杆受力T 和地面对斜面的支持力N 的大小变化情况是（ ）A ．F 逐渐增大，T 逐渐减小，N 逐渐减小B ．F 逐渐减小，T 逐渐减小，N 逐渐增大C ．F 逐渐增大，T 先减小后增大，N 逐渐增大D ．F 逐渐减小，T 先减小后增大，N 逐渐减小 【答案】C 【解析】【详解】对小球受力分析，受到重力mg 、支持力N 和杆的支持力T ，如图根据共点力平衡条件，有sin sin sin()N T mgβααβ==+ 解得sin sin()sin cot cos mg N mg βαβββα==+⋅+，sin sin()T mg ααβ=+ 对斜面体受力分析，受到推力F 、重力Mg 、支持力F N 和压力N ，如图根据共点力平衡条件，有N sin α=F Mg +N cos α=F N解得sin sin sin cot cos cot cot mg mgF N mg αααβαβα⋅===⋅++N cos tan cot 1mgF Mg N Mg ααβ=+=+⋅+故随着β的增大，T 减小，F 增大，F N 增大；故ABD 错误，C 正确。

物理高一上册 第三章 相互作用——力章末训练(Word版 含解析)

物理高一上册 第三章 相互作用——力章末训练(Word版 含解析)

一、第三章相互作用——力易错题培优（难）1．如图所示，O点有一个很小的光滑轻质圆环，一根轻绳AB穿过圆环，A端固定，B端悬挂一个重物。

另一根轻绳一端固定在C点，另一端系在圆环上，力F作用在圆环上。

圆环静止时，绳OC与绳OA水平，F与OA的夹角为45°。

现改变力F，圆环位置不变，且重物始终处于平衡状态，则下列说法中正确的是（）A．改变F方向时绳AB中拉力将改变B．当F沿逆时针旋转时，F先增大后减小C．当F沿顺时针旋转时，绳OC中的拉力先增大后减小D．F沿逆时转过的角度不能大于90°【答案】D【解析】【分析】【详解】A．因为重物始终处于平衡状态，所以AB绳子的拉力的大小与重物的重力大小相等，不变化，选项A错误；BC．对环受力分析，环受AO和BO两绳子的拉力，以及绳子CO和F的拉力；环的位置不变，则AB绳子的拉力不变，AO与BO的合力也不变，方向沿它们的角平分线，根据共点力平衡的特点可知，CO与F的合力与AO、BO的合力大小相等，方向相反；当力F的方向变化时，做出F与CO上的拉力的变化如图：由图可知，当沿逆时针族转时，F先减小后增大，绳OC的拉力减小；而当F沿顺时针旋转时，F逐渐增大，绳OC的拉力增大，选项BC错误；D．由于F与CO绳子的拉力的合力方向与水平方向之间的夹角是45°，可知F沿逆时转过的角度不能大于90°，选项D正确。

故选D。

2．如图所示，一固定的细直杆与水平面的夹角为α=15°，一个质量忽略不计的小轻环C套在直杆上，一根轻质细线的两端分别固定于直杆上的A、B两点，细线依次穿过小环甲、小轻环C和小环乙，且小环甲和小环乙分居在小轻环C的两侧．调节A、B间细线的长度，当系统处于静止状态时β=45°.不计一切摩擦．设小环甲的质量为m1，小环乙的质量为m2，则m1∶m2等于( )A．tan 15°B．tan 30°C．tan 60°D．tan 75°【答案】C【解析】试题分析：小球C为轻环，重力不计，受两边细线的拉力的合力与杆垂直，C环与乙环的连线与竖直方向的夹角为600，C环与甲环的连线与竖直方向的夹角为300，A点与甲环的连线与竖直方向的夹角为300，乙环与B点的连线与竖直方向的夹角为600，根据平衡条件，对甲环：，对乙环有：，得，故选C．【名师点睛】小球C为轻环，受两边细线的拉力的合力与杆垂直，可以根据平衡条件得到A段与竖直方向的夹角，然后分别对甲环和乙环进行受力分析，根据平衡条件并结合力的合成和分解列式求解．考点：共点力的平衡条件的应用、弹力．3．如图所示，光滑的圆柱置于斜面上，挡板AB可绕固定轴B转动，使挡板AB从图示位θ<︒）缓慢转到水平位置，在此过程中，挡板AB受到的压力大小将（）置（90A．逐渐变大B．逐渐变小C．先变大后变小D．先变小后变大【答案】D【解析】【分析】【详解】在挡板角度变化的过程中，圆柱在重力及两个接触面的弹力作用下处于动态平衡，受力分析如下三个力可以构成一个闭合的矢量三角形如下图由图可知，随着木板的转动，木板对圆柱体的压力1F先变小后变大，根据牛顿第三定律，挡板受到的压力1F'也先变小后变大。
