WFI地源热泵技术培训

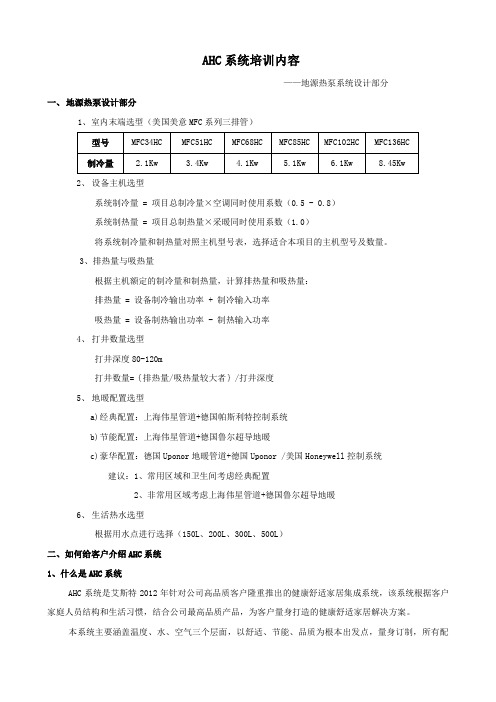

AHC系统培训内容——地源热泵系统设计部分一、地源热泵设计部分1、室内末端选型（美国美意MFC系列三排管）2、设备主机选型系统制冷量 = 项目总制冷量×空调同时使用系数（0.5 - 0.8）系统制热量 = 项目总制热量×采暖同时使用系数（1.0）将系统制冷量和制热量对照主机型号表，选择适合本项目的主机型号及数量。

3、排热量与吸热量根据主机额定的制冷量和制热量，计算排热量和吸热量：排热量 = 设备制冷输出功率 + 制冷输入功率吸热量 = 设备制热输出功率 - 制热输入功率4、打井数量选型打井深度80-120m打井数量=｛排热量/吸热量较大者｝/打井深度5、地暖配置选型a)经典配置：上海伟星管道+德国帕斯利特控制系统b)节能配置：上海伟星管道+德国鲁尔超导地暖c)豪华配置：德国Uponor地暖管道+德国Uponor /美国Honeywell控制系统建议：1、常用区域和卫生间考虑经典配置2、非常用区域考虑上海伟星管道+德国鲁尔超导地暖6、生活热水选型根据用水点进行选择（150L、200L、300L、500L）二、如何给客户介绍AHC系统1、什么是AHC系统AHC系统是艾斯特2012年针对公司高品质客户隆重推出的健康舒适家居集成系统，该系统根据客户家庭人员结构和生活习惯，结合公司最高品质产品，为客户量身打造的健康舒适家居解决方案。

本系统主要涵盖温度、水、空气三个层面，以舒适、节能、品质为根本出发点，量身订制，所有配套产品均属世界最顶级品牌。

2、AHC系统的配套品牌介绍美国美意 1935世界最大的家用热泵品牌——专业空调、量身订制。

1988年，美国美意(Mammoth)正式以商业行为进入中国市场。

结合美国美意70多年的技术成就和中国美意高素质的团队，在行业取得非凡成就：国内第001号水源热泵节能证书国内最早的水环热泵系统——上海伊都锦百货商厦国内最大的水环热泵系统——南京国际商贸城国内造价最昂贵档次最高级的别墅群地源热泵系统——上海世茂佘山国内最节能的地源热泵系统——上海浦江智谷国内第一家水源地源热泵机组大机小机同时入选节能产品政府采购清单的企业国内首张由世界权威机构（德国）办法的节能环保证书项目——上海浦江智谷德国Uponor 1918欧博诺是为民用建筑和商用建筑提供水暖和室内气候解决方案的国际领先企业。

地源热泵水系统培训教程一、引言地源热泵水系统作为一种新型的可再生能源利用技术，在我国得到了广泛的关注和应用。

为了更好地推广地源热泵水系统技术，提高从业人员的技术水平，本教程旨在系统地介绍地源热泵水系统的原理、设计、施工、运行与维护等方面的知识，为广大从业者提供实用的培训教材。

二、地源热泵水系统原理1.地源热泵水系统定义地源热泵水系统是一种利用地球表面浅层土壤、地下水或地表水作为热源和热汇的热泵系统。

通过地热交换器与地下土壤、地下水或地表水进行热交换，实现冬季供暖、夏季制冷和全年生活热水供应。

2.地源热泵水系统工作原理地源热泵水系统主要由四个部分组成：地热交换器、热泵机组、输配系统和控制系统。

地热交换器负责与地下土壤、地下水或地表水进行热交换，热泵机组负责制冷剂循环，实现热量的提取和排放，输配系统负责将制冷剂和冷却水输送到热泵机组和用户，控制系统负责整个系统的运行与调节。

3.地源热泵水系统优点（1）高效节能：地源热泵水系统利用地下的稳定低温能源，制冷和供暖效率高，节能效果显著。

（2）环保无污染：地源热泵水系统采用天然的地热能源，运行过程中无燃烧、无废弃物排放，对环境友好。

（3）运行稳定：地热能源稳定，不受外界气候变化影响，地源热泵水系统运行稳定可靠。

（4）一机多用：地源热泵水系统可实现冬季供暖、夏季制冷和全年生活热水供应，一机多用，降低投资成本。

三、地源热泵水系统设计1.地热交换器设计（1）地下土壤、地下水或地表水的温度、导热性能和水质等条件。

（2）建筑物的热负荷需求，确定地热交换器的容量和数量。

（3）地热交换器形式，如水平埋管、垂直埋管、地表水换热器等。

2.热泵机组选型根据建筑物的热负荷需求和地热交换器的性能，选择合适的热泵机组，包括制冷剂类型、压缩机形式、蒸发器、冷凝器等。

3.输配系统设计输配系统包括制冷剂管道、冷却水管道、阀门、水泵等，设计时需考虑系统的阻力、流量、水泵选型等因素。

4.控制系统设计控制系统包括传感器、控制器、执行器等，设计时需考虑系统的自动化程度、运行稳定性、节能效果等因素。

训课件•地源热泵中央空调系统概述•地源热泵中央空调系统组成及工作原理•地源热泵中央空调系统设计要点•地源热泵中央空调系统安装与调试•地源热泵中央空调系统运行维护与保养•地源热泵中央空调系统应用案例分析地源热泵中央空调系统概述01定义与原理定义地源热泵中央空调系统是一种利用地下浅层地热资源（包括土壤、地下水、地表水等）进行供热和制冷的高效节能空调系统。

工作原理通过输入少量的高品位能源（如电能），实现低温位热能向高温位转移。

在冬季，把土壤中的热量“取”出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到土壤中去。

地源热泵技术起源于20世纪初，早期主要应用于北欧等寒冷地区。

初始阶段随着技术进步和环保意识增强，地源热泵在20世纪80年代后得到快速发展。

发展阶段进入21世纪，地源热泵技术逐渐成熟，并在全球范围内得到广泛应用。

成熟阶段目前，地源热泵中央空调系统已成为一种重要的绿色建筑技术，在全球多个国家和地区得到广泛应用和推广。

现状发展历程及现状高效节能地源热泵系统具有较高的能效比，通常比传统空调系统运行效率更高。

环保无污染地源热泵系统运行过程中不产生任何污染物，对环境友好。

使用寿命长地源热泵系统主要部件设计寿命长，维护成本低。

一机多用地源热泵系统可实现冬季供暖、夏季制冷以及全年提供生活热水等多种功能。

初投资较高地源热泵系统的初投资相比传统空调系统较高。

对地质条件有一定要求地源热泵系统的性能受地质条件影响较大，需要进行详细的地质勘察和设计。

需要专业维护地源热泵系统需要专业的维护和管理，以确保其长期稳定运行。

地源热泵中央空调系统组成及工作原理02通过埋入地下的管道，利用土壤中的热量进行换热。

地下埋管换热介质热交换器在管道中循环的流体，用于传递热量。

连接地下埋管和热泵机组的设备，实现热量的高效交换。

030201地下换热系统热泵机组驱动制冷剂循环，提升制冷剂的压力和温度。

将压缩机排出的高温高压制冷剂冷却，释放热量。

地源热泵中央空调系统培训一、地源热泵中央空调系统的工作原理地源热泵中央空调系统利用地下的恒定温度来进行供暖和空调调节，其工作原理主要包括四个部分：地源换热器、地源热泵机组、集热器和集热井、采暖和制冷系统。

地源换热器通过地下的地热换热，将地热传递到地源热泵机组，然后地源热泵机组再通过压缩机和换热器完成制热或制冷，最后通过集热器和集热井将热能输送到室内的采暖或制冷系统，实现室内温度的调节。

二、地源热泵中央空调系统的安装与调试1. 前期准备工作：安装地源热泵中央空调系统需要提前进行勘测、设计、预算等工作，确定地源换热器的布置位置、地埋管道的敷设方式、机组的选型等内容。

2. 施工与安装：地源热泵中央空调系统的安装施工需要遵循相关规范，确保地源换热器、地埋管道、机组等设备的安全、稳定和合理的布置。

3. 调试与验收：施工完成后需要进行系统调试，包括机组的启动、系统的压力测试、系统的运行测试等内容，确保系统的正常运行和安全性。

三、地源热泵中央空调系统的运行与维护1. 日常运行：地源热泵中央空调系统的日常运行需要注意室内外温度的控制、系统的运行状态、设备的运行参数等情况，及时发现并解决系统运行中的异常情况。

2. 定期维护：地源热泵中央空调系统需要定期进行清洗、检查、保养等工作，包括地源换热器的清洗、地埋管道的检查、机组的维护等内容，确保系统的长期稳定运行。

培训内容大致包括以上内容，希望通过本次培训，大家能够更加深入地了解地源热泵中央空调系统的工作原理、安装与调试、运行与维护等相关知识，提升大家的专业水平，为今后的工作提供更强有力的支持。

希望大家能够积极参与培训，认真学习，加强实践操作，提升自我能力，更好地推动地源热泵中央空调系统的应用和发展。

四、地源热泵中央空调系统应用案例在大型建筑、商业综合体、办公楼和别墅等项目中，地源热泵中央空调系统已被广泛应用，并取得了良好的效果和经济效益。

通过介绍一些典型的应用案例，可以帮助大家更深入地了解地源热泵中央空调系统的实际应用情况。
