结构用铝合金材料力学性能

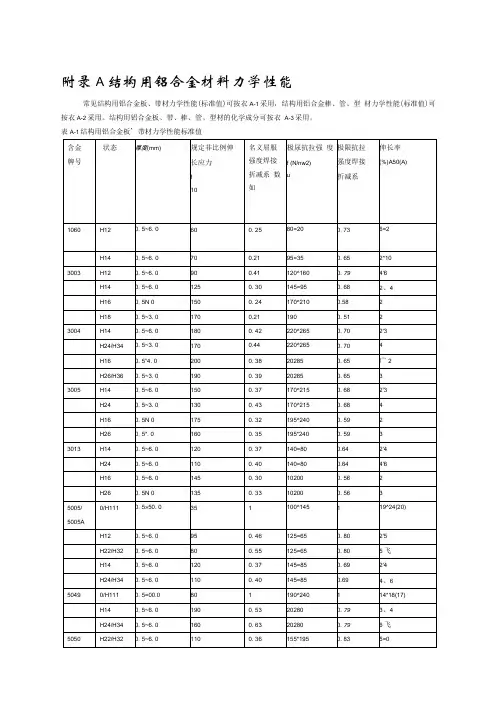

附录A结构用铝合金材料力学性能常见结构用铝合金板、带材力学性能(标准值)可按衣A-1采用，结构用铝合金棒、管、型材力学性能(标准值)可按衣A-2采用。

结构用铝合金板、带、棒、管、型材的化学成分可按衣A-3采用。

表A-1结构用铝合金板' 带材力学性能标准值注：1.伸长率标准值中，A适用于厚度不大T- 12.5mm的板林A适用于原度大于12.5mm的板材。

»2.表中焊接折减系数的数值适用干材料焊接后存放的环境温度大于10D 存放时间大于3d（6XXX系列）或30d（7XXX系列）的情况。

3.表中焊接折减系数的数值适用于皿度不超过15mm的MIG焊.以及3xxx系列.5xxx系列合金和8011A ft佥M度不超过6mm的TIG焊。

对T 6xxx系列和7xxx系列合金圧度不超过6mm的TIG焊.焊接折械系数的数值必须乘以0.8,当M 度超过上述规定.如无试验结果或国内外相关规范规定.3xxx系列、5xxx系列合金和8011A ft佥焊接折蔽系数的数值必效乘以0.9. 6xxx系列和7xxx系列合金焊接折减系数的数值必须乘状态不需进行上述折减。

0焊〉。

对T TIG (0.64焊〉或MIG (0.8 以.表A・2结构用铝合金棒、管、型材力学性能标准值适用于川度（或直的板（或棒）材.A注：1.伸长率标准值中.A适用于用度（或直径）不大T12.5mmx> 12.5mm的板（或棒）材，径）大于系6XXX （2.表屮焊接折减系数的数值适用于材料焊接后存放的环境温度大TIO'C,存放时间大J- 3d系列〉的情况：列〉或30d （7XXX8011A系列合金和MIG烙以及3xxx系列、5xxx3.表中焊接折减系数的数值适用于艸度不超过15mm的焊接折械系敌的7xxx系列介佥悼度不超过6mmTIG焊.合金川度不超过6mm的TIG焊。

对『6xxx系列和系列合。

当厚度超过上述规定.如无试验结果或国内外相关规范规定.3xxx 系列.5xxx的数值必须乘以0.8 系列介金焊接折减系数的数值必须乘0.9. 6xxx系列和7xxx金和8011A介佥焊接折械系数的数值必须孃以TIG焊九对于0状态不需进行上述折减；以0.8 （MIG焊）或0.64 <结构用铝合金板.帯.棒.笛\型材的化学成分表心3。

铝合金力学性能标准
铝合金是一种常见的金属材料，具有较轻的重量、良好的导热性和抗腐蚀性等优点，因此在工业制造领域得到了广泛的应用。

然而，不同类型的铝合金在力学性能上存在差异，因此有必要建立相应的力学性能标准，以便对铝合金材料进行评估和选择。

首先，铝合金的强度是评估其力学性能的重要指标之一。

强度可以分为屈服强度、抗拉强度和抗压强度等多个方面。

屈服强度是指材料在受力过程中开始产生塑性变形的应力值，抗拉强度是指材料在拉伸状态下抵抗拉伸破坏的能力，而抗压强度则是指材料在受压状态下抵抗压缩破坏的能力。

这些强度指标的标准值可以根据不同的铝合金材料进行制定，以确保其在实际应用中具有足够的强度和稳定性。

其次，铝合金的硬度也是其力学性能的重要指标之一。

硬度可以反映材料抵抗划伤或穿刺的能力，通常通过洛氏硬度或巴氏硬度等指标进行表征。

不同类型的铝合金在硬度上也存在差异，因此需要根据具体的应用要求和环境条件来确定相应的硬度标准，以保证铝合金材料在使用过程中不易受到外界损伤。

此外，铝合金的韧性和塑性也是其力学性能的重要指标之一。

韧性是指材料在受力过程中具有一定的延展性和抗冲击性，而塑性则是指材料在受力过程中能够产生可逆的形变。

这些指标的标准值可以通过拉伸试验、冲击试验和压缩试验等方法进行测定，以确保铝合金材料具有足够的韧性和塑性，能够满足实际工程应用的需要。

综上所述，铝合金力学性能标准的制定需要考虑其强度、硬度、韧性和塑性等多个方面的指标，以确保铝合金材料在工程应用中具有足够的性能和稳定性。

通过对这些力学性能指标的准确定义和测定，可以为铝合金材料的选材、设计和制造提供科学依据，促进铝合金材料在各个领域的广泛应用和发展。

铝合金材料的力学性能研究铝合金是一种常用的金属材料，因其具有轻质、强度高等优越的性能特点，广泛应用于航空航天、汽车、电子等行业。

在铝合金材料的应用领域，其力学性能是至关重要的，因为它直接关系到材料的稳定性和安全性。

本文将重点探讨铝合金材料的力学性能研究，旨在为相关领域的科研工作者提供一些有价值的参考。

1. 铝合金材料的力学性能力学性能是铝合金材料在外力作用下的表现，主要包括强度、韧性、塑性等指标。

其中，强度是指材料在静力学条件下抗拉、抗压、抗弯等方面能够承受的最大应力值。

韧性是指材料在破坏前能够吸收的能量。

塑性是指材料在受力时的变形能力。

铝合金材料的力学性能与其化学组成、制备工艺、晶体结构等因素密切相关。

通常，铝合金中添加的合金元素可以改变其力学性能，如添加镁、锰等可以提高强度和韧性；添加硅、铜等可以增强材料的塑性和耐腐蚀性。

2. 铝合金材料力学性能研究方法针对铝合金材料的力学性能研究，一般采用实验测试和数值模拟两种方法。

实验测试是通过制备标准试样，应用拉伸试验、冲击试验、硬度试验等方法来测试材料的强度、韧性、塑性等性能指标，以得出材料的力学性能数据。

数值模拟则是通过利用计算机模拟软件，建立材料的数值模型，输入材料参数、加载条件等参数，再进行数值计算，以得出材料在各种应力条件下的力学响应。

数值模拟方法可以大大降低实验成本，减少实验样品的消耗和时间成本，同时还可以提高试验结果的可靠性和精度。

3. 铝合金材料力学性能研究进展近年来，铝合金材料的力学性能研究在国内外都得到了较快的发展。

许多领域的科研工作者已经开展了相关的研究。

在实验测试方面，研究者们不断开发新的材料制备方法和测试技术，以提高测试结果的可靠性和精度。

同时，他们也在不断寻求新的合金元素加入方案，以进一步提升铝合金材料的力学性能。

在数值模拟方面，随着计算机技术的不断进步，计算能力不断提高，数值模拟的结果也越来越精确。

4. 铝合金材料力学性能研究应用铝合金材料力学性能的研究在很多领域都有应用。

一GB 5237.1—2008 铝合金建筑型材第1部分：基材6005;6005A供货状态：T5、T6
室温力学性能要求取样部位的公称壁厚小于1.20mm时;不测断后伸长率..：
a 硬度仅供参考..
二GB/T 6892—2006 一般工业用铝及铝合金挤压型材车辆型材指适用于铁道、地铁、轻轨等轨道车辆车体结构及其他车辆车体结构的型材.. 6005;6005A供应状态：T6
型材的室温纵向拉伸力学性能：
a A5.65表示原始标距L0为5.65S0的断后伸长率..
b 壁厚不大于1.6mm的型材不要求伸长率..
三GB/T 10623—2008 金属材料力学性能试验术语
A 伸长率：原始标距L0的伸长与原始标距之比的百分率..
Rp 规定非比例延伸强度：非比例延伸率等于引伸计标距L e规定百分率时的应力..
注：使用的符号应附以下脚标注说明所规定的百分率;例如：R p0.2..
四GB/T 3191—2010 铝及铝合金挤压棒材
6005;6005A供货状态T5、T6
棒材的室温纵向拉伸力学性能：
五GB/T4437.2-2003 铝及铝合金热挤压管第2部分：有缝管6005;6005A供货状态T5
管材的纵向室温力学性能：
六GB/T 26494—2011 轨道列车车辆结构用铝合金挤压型材6005;6005A供货状态T6
室温纵向拉伸力学性能：。
