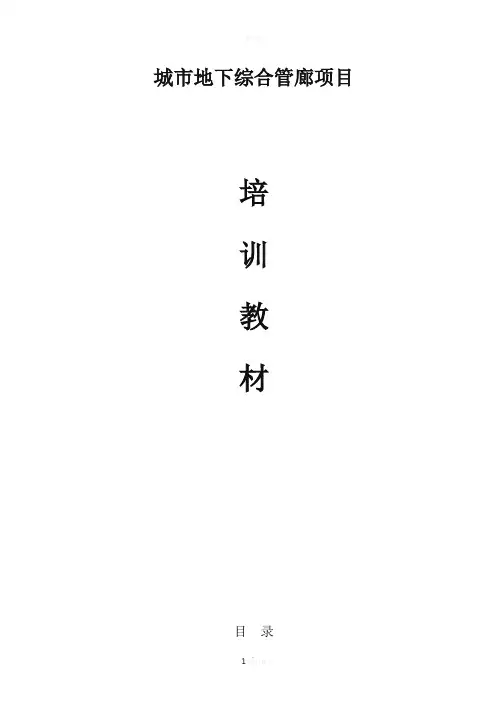

城市地下综合管廊项目培训教材培训教材目录一、都市地下综合管廊综述1、什么是都市地下综合管廊？2、都市地下综合管廊的分类3、都市地下综合管廊的进展（1）、都市地下综合管廊进展的起缘（2）、都市地下综合管廊进展的历史（3）、都市地下综合管廊目前在中国进展状况4、进展综合管廊的重要意义5、都市地下综合管廊有哪些特点及优势二、地下综合管廊规划及设计1、地下综合管廊系统规划相关规定2、地下综合管廊的设计三、地下综合管廊的主体结构类型1、现浇混凝土综合管廊结构2、预制拼装综合管廊结构四、地下综合管廊的管线及附属设施1、给水及再生水管道2、排水管渠3、天然气管道4、热力管道5、电力电缆6、消防系统7、通风系统8、供电系统9、照明系统10、监控与报警系统11、排水系统12、标识系统五、当前开展地下都市综合管廊建设存在的问题及计策1、存在问题2、要紧计策六、郑州常西湖新区地下交通系统及地下综合管廊项目专项监理方案（一）、工程概况（二）、工程质量、进度及安全方面重点、难点及常见施工质量问题（三）、深基坑支护3.1 深基坑工程特点3.2 深基坑工程详细做法3.3 深基坑工程施工工艺3.4 深基坑监理工作操纵要点3.5 深基坑监理工作方法及措施（四）、主体结构4.1 工程概况4.2 工程要紧材料及做法4.3 标准断面结构4.4 附属结构设计4.5 要紧施工工艺4.6 监理工作操纵要点4.7 监理工作方法措施及监理工作程序4.8 本工程安全监理工作的重点及监理操纵要点4.9 本工程安全监理工作的要紧内容（五）、本工程安全工作的重点及监理操纵要点（六）、本工程安全生产治理监理工作要紧内容（七）、本工程安全监理操纵方法及手段（八）、地下综合管廊施工总进度打算都市地下综合管廊项目培训教材一、都市地下综合管廊综述都市基础设施的现代化是提高都市运转效率的前提。
传统的市政公用管线的直埋敷设方法必须反复开挖路面进行施工，严峻阻碍都市的交通与市容，干扰了居民的正常生活和工作秩序。
早在十九世纪末和二十世纪初，法国、日本等国的都市为合理充分地使用地下空间，先后采纳了综合管沟。
国内综合管廊建设，差不多历从国外引进、局部示范、标准制定、共建认识，进展到了全国性的试点与推广，其建设意义从广义的“管线改革”、“民生工程”进展到了“物有所值定量分析”，认识越来越深刻、意义越来越凸显。
综合管廊是服务市政管线的设有专门的出入口、投料口等，配套环境、安全、监测、操纵系统的一种市政综合管线工程。
具体涉及：工艺、结构、通风、消防、排水、电气、自控、通讯、建筑、管线等。
1、什么是都市地下综合管廊？所谓共同沟，确实是"都市地下管道综合走廊"，是指即都市地下建筑一个隧道空间，将市政、电力、通讯、燃气、给排水等设置于道路下，用于容纳两种以上公用、市政管线的构造物及其附属设备(又称共同沟或综合管廊，同时设有专门的检修口、吊装口、以及通风、防火、监测等多种系统。
它能够把分散独立埋设在地下的电力、电信、热力、给水、中水、燃气等各种地下管线部分或全部聚拢到一条共同的地下管廊里，实施统一规划、统一设计、统一建设、共同爱护、集中治理。
图一都市地下管线改造前后对比示意图2、都市地下综合管廊的分类▇干线综合管廊: 用于容纳都市主干工程管线，采纳独立分舱方式建设的的综合管廊。
要紧功能为连接输送原站与支线综合管廊，一样不直截了当为用户提供服务。
容纳的要紧为都市主干工程管线。
一样设置在机动车道或道路中央下方。
结构断面尺寸大、覆土深、系统稳固、输送量大、安全度高、治理运营较复杂。
可直截了当供应至使用稳固的大型用户。
图二都市地下干线综合管廊示意图▇支线综合管廊: 用于容纳都市配给工程管线，采纳单舱或双舱建设的的综合管廊。
要紧功能是将各种管线从干线综合管廊分配、输送至各直截了当用户。
容纳的要紧为都市配给工程管线。
多设置在人行道下，一样布置于道路左右两侧。
有效断面较小、结构简单、施工方便，设备为常用定型设备，一样不直截了当服务于大型用户。
图三都市地下支线综合管廊示意图▇缆线管廊 : 采纳浅埋沟道方式建设，设有可开启盖板但其内部空间不能满足人员正常通行要求，用于容纳电力电缆和通信线缆的管廊。
多设置在人行道下，且埋深较浅，一样为1.5米左右。
空间断面较小、埋深浅、建设施工费用较少，一样不设置通风、监控等设备，爱护治理较简单。
四都市地下缆线管廊示意图3、都市地下综合管廊的断面形式都市地下综合管廊按照结构断面形式分为矩形断面和圆形断面两种形式。
当采纳明挖现浇或预制装配施工时宜采纳矩形断面，施工方便，内部空间能够充分利用。
在穿越河流、地铁时，如埋设深度较深，可采纳盾构或顶管施工，一样是圆形断面。
按照舱位数量可采纳单舱、双舱、三舱、四舱、一体化及其他类型。
单舱可采纳矩形或圆形断面，一样为电、讯同舱；水、电、讯等同舱。
双舱可采纳矩形断面，一样热、水同舱，水、电、讯同舱或水、电同舱带燃气独舱。
三舱能够采纳矩形断面，一样有高压电力独舱、燃气独舱等。
四舱适用于管线量庞大情形。
一体化结构设置适用于与地下空间、地铁结合情形。
图五都市地下综合管廊断面图图六都市地下综合管廊单舱圆形断面图图七都市地下综合管廊单舱矩形断面图图八都市地下综合管廊单舱供形断面图九都市地下综合管廊双舱矩形断面图图十都市地下综合管廊双舱矩形断面图图十一都市地下综合管廊多舱矩形断面图图十二都市地下综合管廊一体化断面图4、都市地下综合管廊的进展（1）、都市地下综合管廊进展的缘起a、公共卫生1832年，霍乱大爆发。
巴黎的改造打算，修建下水道，之后将其他管线纳入到其中，即为最初的综合管廊系统b、防灾与安全c、基础设施整合d、军事政治目的f、幸免反复挖掘道路以台北为代表。
1989年，台北市开始积极推动捷运木栅线和淡水线的建设，在施工过程中，经常挖断瓦斯电信等管线，严峻堵塞交通，从而造成宽敞民众的不满。
当年，台北市长到日本考察，把建设综合管廊的方法带回台湾；之后开始推广管廊建设。
（2）、都市地下综合管廊进展的历史a、法国巴黎综合管廊综合管廊的起源地在法国的巴黎，源自巴黎下水道。
1９世纪中期，巴黎爆发大规模霍乱之后，为改善都市用水分布，设计了地下排水系统。
1832年，巴黎人结合巴黎下水道的富裕空间，开始建设世界上第一条综合管廊，综合管廊内容纳了自来水、通讯、电力、压缩空气管道等市政公用管道。
b、英国伦敦综合管廊1９世纪初期，以下水道建设为主，随后开始在伦敦兴建综合管廊。
1861年，英国伦敦修造了宽3.6米、高2.3米的市政管廊。
容纳了自来水、通讯、电力、燃气管道、污水管道等市政公用管道。
c、日本东京综合管廊日本综合管廊（共同沟）的建设始于1926年，东京关东大地震后，以试验方式设置了三处共同沟。
1993～1997年为日本综合管廊的建设高峰期。
目前日本规划管廊总长2057.5公里，已兴建超过1100公里的综合管廊。
d、新中国第一条综合管廊依照资料显示，1958 年北京在天安门广场敷设了国内第一条综合管廊，长1076m，内部敷设有热力、电力和电信管线，并预留了自来水管的位置。
（3）、都市地下综合管廊目前在中国进展状况从1978年上海宝钢一期工程开始，中冶京诚就与日本新日铁合作，在全国领先兴建了大型综合性工业管廊。
这是新中国综合管廊建设的起点。
从专业角度而言，工业管廊，专门是冶金工业管廊，比之一样都市或市政综合管廊，入廊管线更多，复杂程度更高，技术难度更大，操纵标准更严。
图十四上海宝钢大型综合性工业管廊1994年，上海市浦东新区规划建设了大陆第一条大规模、长距离的现代化都市综合管廊——浦东张杨路共同沟。
该共同沟属于支线共同沟，布置在张杨路两侧，总长度11.125km，共同沟内收容了给水、电力、信息与煤气等四种都市管线。
图十五上海浦东张扬路共同沟综合管廊2003年，广州市政府建设大学城时，同步建设了总长度约18公里的地下综合管廊，总投资3.5亿元。
2004年建成开始运营。
管廊断面宽7米，高2.8米，断面面积19.6平方米，分上水舱、电力电缆舱和通信缆舱共3舱，敷设了自来水、中水、热水、电力、通信共3大类5种管线。
图十六上广东某大学城综合管廊2006年在中关村（西区）建设了长度1.48 km的综合管廊，结合地下环形车道和地下空间综合开发进行建设。
图十七中关村（西区）综合管廊2007年，上海世博园区为配合世博园区建设，建设一条现代化的地下市政综合管廊，集成3种管线设施，同时在传统的现浇整体式综合管廊的工艺基础上，尝试了世界上较为先进的预制应力综合管廊技术。
图十八上海世博园综合管廊2018年珠海市推动横琴新区开发，建设了全长33.4公里的环岛综合管廊，形成“日”字型环状管廊系统。
图十九珠海市横琴新区环岛综合管廊2019年南京河西新城综合管廊总长度约8.9公里，“丰”字形。
为贯彻绿色和聪慧的建设理念，把河西新城打造成南京市新中心，并建成完整的多层次都市智能化系统，实现高效、低耗的都市运行治理系统。
图二十南京河西新城综合管廊4、进展综合管廊的重要意义（1）、进展都市综合管廊是新型城镇化建设和都市进展方式转变的迫切要求新型城镇化建设要全面提高城镇化质量，以综合承载能力为支撑，提升都市可连续进展水平。
真正建立起安全、综合、规范的现代都市基础设施，为全面建成小康社会奠定坚实基础。
必须要纠正“重地上轻地下”、“重建设轻治理”、“重使用轻爱护”等错误观念，处理好地上工程和地下工程、眼前利益和长远利益的关系。
通过综合管廊建设，能够将多次投资变为一次性投资，实现最大节约，是优化都市基础设施建设的治本之策。
（2）、进展都市综合管廊是集约利用地下空间的重要方式随着我国城镇化率不断提高，城镇人口的增加，必定增加道路、供水、公交等基础设施的需求，提高都市地下空间的利用率势在必行。
采纳综合管廊方式敷设管线，能够将通讯、电力、排水等各种管线集中敷设，将传统的“平面错开式布置”转变为“立体集中式布置”，大大增加地下空间利用效率，做到与地下空间的有机结合。
（3）、进展都市综合管廊是保证都市运行安全的有力措施确保都市基础设施安全运行和正常运转关系到经济社会进展大局，关系到人民群众切身利益。
保证都市基础设施安全运行、切实提高其防灾抗灾能力已迫在眉睫。
同时，基础设施运行的日趋综合性、复杂性和动态性也给我们提出了新的、更高的要求。
将各种管线集中敷设在综合管廊中，实施统一规划、设计、施工、运营爱护和治理，能够有效解决地下管线安全问题；同时它还具有较为完善的防水、防火、防盗、防灾等功能，能够有效减少自然灾难和人为破坏造成的缺失。
（4）、进展都市综合管廊是拉动经济增长的有效手段大力进展地下综合管廊建设，对拉动经济增长、增加公共产品有效投资、带动社会资本投入、打造经济进展新动力具有重要意义。
