第一章 集成运算放大器自测题一、填空题二、分析计算题1、某运算放大器电路如图1所示，运算放大器为理想的，且电阻值R 为已知，设输入信号为s v 。

试问：（1）当输入信号s v 仅接在端口A 处，端口B 接地，试求该放大器的电压增益sov v G =，从A 点看进去的输入阻抗i R ，输出阻抗o R 分别为多少？ （2）当输入信号s v 仅接在端口B 处，端口A 接地，试求该放大器的电压增益sov v G =，从B 点看进去的输入阻抗i R ，输出阻抗o R 分别为多少？ （3）当输入信号s v 跨接在端口A 、B 处时，且要求s v 信号A 端为正，B 端为负，试求该放大器的电压增益sov v G =，从A 、B 点看进去的输入阻抗i R ，输出阻抗o R 分别为多少？R20ov2、在图2所示的运算放大器电路中，假设运算放大器试理想的，并且各电阻为已知值。

（1）试写出输出函数的表达式（要求有过程）。

（2）试求图中所示的输入阻抗i R 和输出阻抗o R 。

1v 2v o3、米勒积分器电路如图3（a ）所示，且初始输入电压和输出电压均为0，时间常数为mS RC 1==τ。

若输入的波形如图3（b ）所示，试画出输出的波形（要求坐标对齐并标明数值）。

ov 图3iv4、图4所示的电路为浮动负载（两个连接端都没接地的负载提供电压），这在电源电路中有很好的应用性，假设运算放大器是理想的。

（1）当节点A 输入峰峰值为1V 的正弦波i v 时，试画出节点B 、节点C 对地时的电压波形，并画出o v 的波形。

(2)电压增益io v v 为多少？CB图4iv5、图5为实用的单电源供电的自举式同相交流电压放大器电路，假设运算放大器是理想的。

已知Ω===K R R R 10431，Ω=K R 502，Ω=M R 15。

F C C C μ10321===，V V CC 15+=。

问：(1)放大器的各信号端口的直流电位为多少？电容321C C C 、、的作用是什么？ (2)交流放大倍数iov v 为多少，输入阻抗i R 为多大？o6、在图6所示的电路中，比较器的输出电压的最大值为V 10±。

集成运放检测题班级姓名一、选择题1.如图1-2所示的电路中，A点电位为多少？答：（A）（A）6V （B）0V （C）3V （D）-6Vu o图1-22.集成运算放大器是 ( ) 。

A. 直接耦合多级放大器B. 阻容耦合多级放大器C. 变压器耦合多级放大器【答案】A3.集成运放级间耦合方式是 ( ) 。

A. 变压器耦合B. 直接耦合C. 阻容耦合【答案】B4.集成运算放大器对输入级的主要要求是（）。

A. 尽可能高的电压放大倍数B. 尽可能大的带负载能力C. 尽可能高的输入电阻，尽可能小的零点漂移【答案】C5.集成运算放大器输出级的主要特点是（）。

A. 输出电阻低，带负载能力强B. 能完成抑制零点漂移C. 电压放大倍数非常高【答案】A6.集成运算放大器中间级的主要特点是（）。

A. 足够高的电压放大倍数B. 足够大的带负载能力 C. 足够小的输入电阻【答案】A7.运算放大器接成图示电路后，其输入输出方式为（）。

A. 双端输入双端输出B. 双端输入单端输出C. 单端输入单端输出D. 单端输入双端输出O-∞＋R F8.图示集成运算放大器，输入端u-与输出端u o的相位关系为( )。

A. 同相B. 反相C. 相位差 90u-u+uO∞+【答案】B9.集成运算放大器的共模抑制比越大，表示该组件 ( ) 。

A. 差模信号放大倍数越大B. 带负载能力越强C. 抑制零点漂移的能力越强【答案】C10.集成运算放大器的失调电压u iD是指（）。

A. 输入电压u i=0时的输出电压u OB. 输入电压u i=0时的输出电压u O折算到输入端的电压C. 输入电压u i≠0时的输出电压u O【答案】B11.理想运算放大器的开环输出电阻r o是（）。

A. 无穷大B. 零C. 约几百欧姆【答案】B13.理想运算放大器的开环电压放大倍数A u O是（）。

A. 无穷大B. 零C. 约120 dB【答案】A14.一个由理想运算放大器组成的同相比例运算电路，其输入输出电阻是（）。

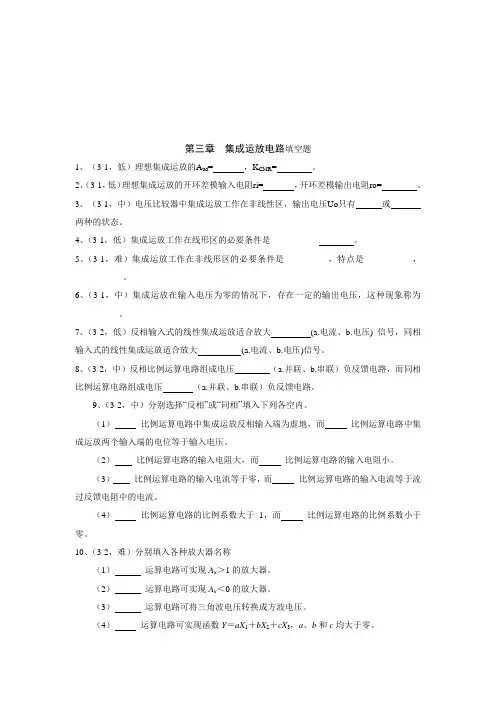

第三章集成运放电路填空题1、（3-1，低）理想集成运放的A ud=，K CMR=。

2、（3-1，低）理想集成运放的开环差模输入电阻ri=，开环差模输出电阻ro=。

3、（3-1，中）电压比较器中集成运放工作在非线性区，输出电压Uo只有或两种的状态。

4、（3-1，低）集成运放工作在线形区的必要条件是___________ 。

5、（3-1，难）集成运放工作在非线形区的必要条件是__________，特点是___________，___________。

6、（3-1，中）集成运放在输入电压为零的情况下，存在一定的输出电压，这种现象称为__________。

7、（3-2，低）反相输入式的线性集成运放适合放大(a.电流、b.电压) 信号，同相输入式的线性集成运放适合放大(a.电流、b.电压)信号。

8、（3-2，中）反相比例运算电路组成电压（a.并联、b.串联）负反馈电路，而同相比例运算电路组成电压（a.并联、b.串联）负反馈电路。

9、（3-2，中）分别选择“反相”或“同相”填入下列各空内。

（1）比例运算电路中集成运放反相输入端为虚地，而比例运算电路中集成运放两个输入端的电位等于输入电压。

（2）比例运算电路的输入电阻大，而比例运算电路的输入电阻小。

（3）比例运算电路的输入电流等于零，而比例运算电路的输入电流等于流过反馈电阻中的电流。

（4）比例运算电路的比例系数大于1，而比例运算电路的比例系数小于零。

10、（3-2，难）分别填入各种放大器名称（1）运算电路可实现A u＞1的放大器。

（2）运算电路可实现A u＜0的放大器。

（3）运算电路可将三角波电压转换成方波电压。

（4）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均大于零。

（5）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均小于零。

11、（3-3，中）集成放大器的非线性应用电路有、等。

12、（3-3，中）在运算电路中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。

集成运算放大器测试题集成运算放大器测试题班别姓名分数一、填空题（每空1分，共20分）1、集成运放的核心电路是高电压放大倍数、高输入电阻和低输出电阻的电路。

2、集成运由、、、四个部分组成。

3、零漂的现象是指输入电压为零时，输出电压零值，出现忽大忽小得现象。

4、集成运放的理想特性为：、、、。

5、反馈是指将放大器端的信号的一部分或全部通过一定的方式送到端的过程。

7、负反馈放大电路由和两部分组成。

8、电压并联负反馈使输入电阻，输出电阻。

9、理想运放的两个重要的结论是和。

10、负反馈能使放大电路的放大倍数，使放大电路的通频带展宽，使输出信号波形的非线性失真减小，放大电路的输入、输出电阻。

二、选择题（每题3分，共30分）1、理想运放的两个重要结论是（）A 虚断VI+=VI-，虚短i I+=iI-B 虚断VI+=VI-=0，虚短i I+=iI-=0C虚断VI+=VI-=0，虚短i I+=iI- D 虚断i I+=iI-=0，虚断VI+=VI-2、对于运算关系为V0=10VI的运算放大电路是（）A 反相输入电路B 同相输入电路C 电压跟随器D 加法运算电路3、电压跟随器，其输出电压为V0，则输入电压为（）A VIB - VIC 1D -14、同相输入电路，R1=10K,Rf=100K，输入电压VI为10mv，输出电压V0为（）A -100 mvB 100 mvC 10 mvD -10 mv5、加法器，R1= Rf=R2=R3=10K, 输入电压V1=10 mv ，V2=20 mv ，V3=30 mv，则输出电压为（）A 60 mvB 100 mvC 10 mvD -60 mv6、反相输入电路，R1=10K,Rf=100K，则放大倍数AVf为（）A 10B 100C -10D -1007、根据反馈电路和基本放大电路在输出端的接法不同，可将反馈分为（）A 直流反馈和交流反馈B 电压反馈和电流反馈C 串联反馈和并联反馈D 正反馈和负反馈8、电流并联负反馈可以使输入电阻（）输出电阻（）A 增大，减小B 增大，增大C 减小，减小D 减小，增大9、如果要求输出电压V0稳定，并且能减小输出电阻，在交流放大电路中应引入的负反馈是（）A 电压并联负反馈B 电流并联负反馈C 电压串联负反馈D 电流串联负反馈10、根据反馈电路和基本放大电路在输入端的接法不同，可将反馈分为（）A 直流反馈和交流反馈B 电压反馈和电流反馈C 串联反馈和并联反馈D 正反馈和负反馈三、画图题（每题10分，共20分）1、画出一个电压放大倍数为-10，反馈电阻为100K的运算放大电路2、画出满足R1=10K，V0=V2-V1的运算电路四、计算题（10分）已知同相输入电路，R1=10K,Rf=50K，输入电压为30mv，求输出电压V0为多少？放大倍数为多少？。
