光伏并网逆变器测试规范(丁川)

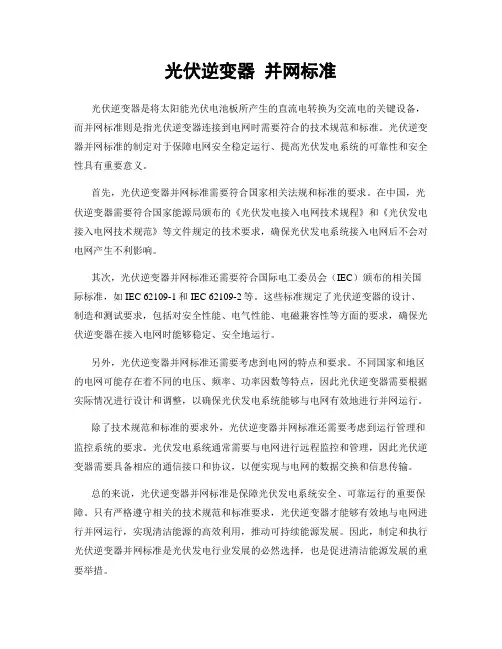

光伏逆变器并网标准光伏逆变器是将太阳能光伏电池板所产生的直流电转换为交流电的关键设备，而并网标准则是指光伏逆变器连接到电网时需要符合的技术规范和标准。

光伏逆变器并网标准的制定对于保障电网安全稳定运行、提高光伏发电系统的可靠性和安全性具有重要意义。

首先，光伏逆变器并网标准需要符合国家相关法规和标准的要求。

在中国，光伏逆变器需要符合国家能源局颁布的《光伏发电接入电网技术规程》和《光伏发电接入电网技术规范》等文件规定的技术要求，确保光伏发电系统接入电网后不会对电网产生不利影响。

其次，光伏逆变器并网标准还需要符合国际电工委员会（IEC）颁布的相关国际标准，如IEC 62109-1和IEC 62109-2等。

这些标准规定了光伏逆变器的设计、制造和测试要求，包括对安全性能、电气性能、电磁兼容性等方面的要求，确保光伏逆变器在接入电网时能够稳定、安全地运行。

另外，光伏逆变器并网标准还需要考虑到电网的特点和要求。

不同国家和地区的电网可能存在着不同的电压、频率、功率因数等特点，因此光伏逆变器需要根据实际情况进行设计和调整，以确保光伏发电系统能够与电网有效地进行并网运行。

除了技术规范和标准的要求外，光伏逆变器并网标准还需要考虑到运行管理和监控系统的要求。

光伏发电系统通常需要与电网进行远程监控和管理，因此光伏逆变器需要具备相应的通信接口和协议，以便实现与电网的数据交换和信息传输。

总的来说，光伏逆变器并网标准是保障光伏发电系统安全、可靠运行的重要保障。

只有严格遵守相关的技术规范和标准要求，光伏逆变器才能够有效地与电网进行并网运行，实现清洁能源的高效利用，推动可持续能源发展。

因此，制定和执行光伏逆变器并网标准是光伏发电行业发展的必然选择，也是促进清洁能源发展的重要举措。

深圳市晶福源电子技术有限公司并网逆变器电性能测试规范（此文档只适用于金太阳标准）拟制：彭庆飞/丁川日期：2012.11.19审核：石绍辉日期：2012.12.01复审：石绍辉日期：2012.12.07批准：石绍辉日期：2012.12.07文件编号：20111219生效日期：2013.1.1版本号：VA.1文件修订记录目录1目的 (6)2适用范围 (6)3定义 (6)4引用/参考标准 (6)5测试基本原则及判定准则 (6)5.1测试基本原则 (6)5.2 测试问题分类的基本原则和标准 (6)5.4 质量判定准则 (6)6测试仪器、测试工具、测试环境 (7)6.1 测试仪器 (7)6.2 测试工具 (7)6.3 测试环境 (7)7测试项目、测试说明、测试方法、判定标准 (7)7.1基本性能测试 (7)7.1.1 直流输入电压范围和过欠压测试 (7)7.1.2 电网电压响应测试 (8)7.1.3 电网频率响应测试 (9)7.1.4 并网电流直流分量 (10)7.1.5 并网电压的不平衡度测试 (10)7.1.6 功率因数测试 (10)7.1.7 效率测试 (11)7.1.8 最大功率点跟踪（MPPT）测试 (11)7.1.9 并网电流谐波测试 (13)7.1.10 噪声测试 (13)7.1.11 检测和显示精度测试 (14)7.1.12 母线软启动及浪涌电流测试 (15)7.1.13 自动开关机测试 (15)7.1.14 逆变软启动测试 (16)7.1.16 PV输入限流测试 (16)7.1.18 输出隔离变压测试 (16)7.1.19 恢复并网保护测试 (17)7.1.20 输出过流保护测试 (17)7.1.21 防反放电保护测试 (18)7.1.22 极性反接保护测试 (18)7.1.23 输入过载保护测试 (19)7.1.24 孤岛保护测试 (19)7.1.25 逆向功率保护测试 (21)7.1.26 EPO紧急关机测试 (22)7.1.29 EPO关机驱动电压测试 (22)7.1.30 电容放电时间测试 (23)7.1.31 死区时间测试 (23)7.1.33 母线电容纹波电流测试 (23)7.1.34 逆变滤波电容纹波电流测试 (24)7.1.35 逆变电感纹波电流测试 (24)7.2 故障模拟测试 (24)7.2.1 母线软启动失败测试 (24)7.2.3 输出变压器和电抗器过温模拟测试 (25)7.2.5 逆变晶闸管/接触器开路故障模拟测试 (25)7.2.7 风扇故障模拟测试 (26)7.2.8 输出相序接反保护测试 (26)7.2.9 输出缺相保护测试 (27)7.2.10 低电压穿越测试 (27)7.2.12 IGBT过温保护测试 (28)7.3 可靠性测试 (29)7.3.1 PV电压跳变测试 (29)7.3.2 电网电压跳变测试 (29)7.3.3 电网频率跳变测试 (30)7.3.4 老化及温升测试 (30)7.3.5 IGBT电压应力测试 (30)7.6 安全测试 (31)7.7.1 绝缘电阻、绝缘电压测试 (31)7.7.2 方阵绝缘阻抗测试 (31)7.7.3 连续残余电流测试 (32)7.7.4 着火漏电流测试 (32)7.7.3 残余电流突变测试 (32)7.7.4 接触电流测试 (33)7.8 环境试验（待完善） (34)7.9 EMC测试（待完善） (34)7.9.1 传导干扰测试 (34)7.9.2 辐射干扰测试 (35)7.9.3 静电放电抗扰性试验（ESD） (36)1 目的用以规范大功率光伏并网逆变器测试之测试项目、测试目的、测试方法、判定标准及判定准则等；规范光伏并网逆变器测试任务的接收、测试准备、测试进行、测试结束等测试阶段的条件和过程；规范光伏并网逆变器测试的基本原则、不合格问题分类与质量判定标准；2 适用范围适用于晶福源有限公司所生产的大功率光伏并网逆变器，及其小功率的并网逆变器的功能与性能。

光伏并网逆变器产品质量国家监督抽查实施细则
（2023年版）
（征求意见稿）
1 抽样方法
以随机抽样的方式在被抽样生产者、销售者的待销产品中抽取。

随机数一般可使用随机数表等方法产生。

每批次产品抽取样品2台，其中1台作为检验样品，1台作为备用样品。

2 检验依据
执行企业标准、团体标准、地方标准的产品，检验项目参照上述内容执行。

凡是注日期的文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本细则。

凡是不注日期的文件，其最新版本适用于本细则。

3 判定规则
3.1依据标准
NB/T 32004—2018 光伏并网逆变器技术规范
现行有效的企业标准、团体标准、地方标准及产品明示质量要求
3.2判定原则
经检验，检验项目全部合格，判定为被抽查产品所检项目未发现不合格；检验项目中任一项或一项以上不合格，判定为被抽查产品不合格。

若被检产品明示的质量要求高于本细则中检验项目依据的标准要求时，应按被检产品明示的质量要求判定。

若被检产品明示的质量要求低于本细则中检验项目依据的强制性标准要求时，应按照强制性标准要求判定。

若被检产品明示的质量要求低于或包含本细则中检验项目依据的推荐性标准要求时，应以被检产品明示的质量要求判定。

若被检产品明示的质量要求缺少本细则中检验项目依据的强制性标准要求时，应按照强制性标准要求判定。

若被检产品明示的质量要求缺少本细则中检验项目依据的推荐性标准要求时，该项目不参与判定。

4 附则
本细则首次发布。

目录1范围 (1)2规范性引用文件 (1)3测试项目及要求 (2)3.1概述 (2)3.2检测项目 (2)4电气性能及环境安全试验方法和技术要求 (2)4.1转换效率 (2)4.2并网谐波电流 (3)4.3功率因素 (4)4.4电网电压响应 (4)4.5电网频率响应 (5)4.6直流分量 (5)4.7电压不平衡度 (5)4.8噪声 (6)4.9防孤岛效应保护 (6)4.10低电压穿越 (7)4.11交流侧短路 (7)4.12防反放电 (8)4.13极性反接 (8)4.14直流过载保护 (9)4.15直流过压保护 (9)4.16方阵绝缘阻抗检测 (9)4.17方阵残余电流检测 (10)4.18通讯功能 (10)4.19自动开关机 (11)4.20软启动 (11)4.21绝缘电阻、绝缘强度 (11)4.22外壳防护等级 (12)4.23恒定湿热 (12)4.24低温启动 (13)4.25高温启动及工作 (14)4.26功率控制与电压调节 (14)4.27连续工作 (14)4.28温升 (15)5电磁兼容测试 (17)5.1温升静电放电抗扰度 (17)5.2电快速瞬变脉冲群抗扰度 (18)5.3浪涌抗扰度 (19)5.4射频传导抗扰度 (20)5.5工频磁场抗扰度 (21)5.6阻尼振荡波抗扰度 (22)5.7电压波动抗扰度 (23)5.8辐射电磁场抗扰度 (23)5.9传导发射 (24)5.10辐射发射 (26)500KW光伏逆变器整机测试技术方案1范围本技术方案规定了500KWp光伏并网逆变器整机测试项目的技术要求、试验方法及检验规则等。

本技术方案适用于500KWp光伏并网逆变器整机测试。

2规范性引用文件下列文件对于本文件的应用成为本技术方案的规范。

GB/T 3859.2-1993 半导体变流器应用导则（IEC 60146-1-2:1991,EQV）GB/T 12325-2008 电能质量供电电压偏差GB/T 12326-2008 电能质量电压波动和闪变GB/T 13384-2008 机电产品包装通用技术条件GB/T 14549-1993 电能质量公用电网谐波GB/T 15543-2008 电能质量三相电压允许不平衡GB/T 15945-2008电能质量电力系统频率偏差GB/T 18479-2001 地面用光伏（PV）发电系统概述和导则（IEC61277:1995,IDT）GB/T 20514-2006 光伏系统功率调节器效率测量程序（IEC 61683:1999,IDT）GB/Z 6829-2008 剩余电流动作保护电器的一般要求IEC 62109-1-2010 光伏发电系统用电力转换设备的安全第1 部分通用要求IEC 62109-2-2011 光伏发电系统用电力转换设备的安全第2 部分对逆变器的特殊要求EN 50530-2010 并网光伏逆变器的全逆变效率IEC 60990-1999 接触电流和保护导体电流的测量方法IEC 62116-2008 并网连接式光伏逆变器孤岛防护措施测试方法Q/GDW 617-2011 光伏电站接入电网技术规定Q/GDW 618-2011 光伏电站接入电网测试规程3测试项目及要求3.1概述本技术规范阐述了天诚同创500KWp光伏并网逆变器整机功能性测试的项目和要求。

深圳市晶福源电子技术有限公司并网逆变器电性能测试规范编号：版本：A/XX拟制: XXX日期：2012-XX-XX审核：XXX日期：标准化：日期：批准：XXX日期：（共XX页包括封面）目录1. 概述 (2)2. 适用范围 (2)3. 引用标准 (2)4. 测试仪器以及设备 (2)5. 测试环境 (3)6. 测试项目、测试说明、记录内容、测试方法、判定依据 (3)6.1 基本性能测试 (3)6.1.1 直流输入电压范围测试 (3)1.概述规范并网逆变器电气性能指标及功能的测试，包括测试项目、测试条件、测试方法、判定标准。

EMC、安规、环境适应性及可靠性测试参见相关规范。

2.适用范围适用于研发部开发的大功率并网逆变器。

3.引用标准1.金太阳认证的相关标准；2.国家电网公司相关企业标准；3.低电压穿越等技术标准；4.技术指标要求:《产品规格书》；CACTS 0004 2009A 并网光伏发电专用逆变器技术条件；CA／CTS0006-2010 光伏发电系统用电力转换设备的安全；7.IEC62109-1，IEC62109-2 Safety of power converters for use in photovoltaic powersystems。

4.测试仪器以及设备5.测试环境测试场所海拔不超过1000m；大气压力86--106KPa；环境温度为0o C--40o C；相对湿度20%~90%（相对于环境温度为25o C时）。

6.测试项目、测试说明、记录内容、测试方法、判定依据6.1基本性能测试6.1.1直流输入电压范围测试i.测试说明：直流输入电压范围测试包含了两种情况：1.PV允许逆变器并网/脱网电压，指光伏逆变器上电后，逆变器正常并网/脱网时，对应的输入电压范围；2.逆变器满功率馈网时的输入电压范围，指逆变器正常并网后，若PV能够提供大于逆变器的电能，逆变器能够满功率馈网的输入电压范围。

ii.记录内容：1.PV允许逆变器并网/脱网的输入电压上限和回差；2.PV允许逆变器并网/脱网的输入电压下限和回差；3.逆变器满功率馈网时对应的输入电压的上限和下限。

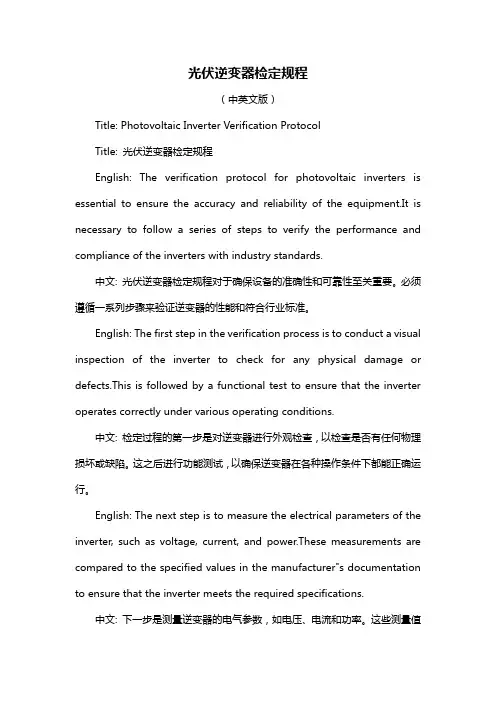

光伏逆变器检定规程（中英文版）Title: Photovoltaic Inverter Verification ProtocolTitle: 光伏逆变器检定规程English: The verification protocol for photovoltaic inverters is essential to ensure the accuracy and reliability of the equipment.It is necessary to follow a series of steps to verify the performance and compliance of the inverters with industry standards.中文: 光伏逆变器检定规程对于确保设备的准确性和可靠性至关重要。

必须遵循一系列步骤来验证逆变器的性能和符合行业标准。

English: The first step in the verification process is to conduct a visual inspection of the inverter to check for any physical damage or defects.This is followed by a functional test to ensure that the inverter operates correctly under various operating conditions.中文: 检定过程的第一步是对逆变器进行外观检查，以检查是否有任何物理损坏或缺陷。

这之后进行功能测试，以确保逆变器在各种操作条件下都能正确运行。

English: The next step is to measure the electrical parameters of the inverter, such as voltage, current, and power.These measurements are compared to the specified values in the manufacturer"s documentation to ensure that the inverter meets the required specifications.中文: 下一步是测量逆变器的电气参数，如电压、电流和功率。

光伏逆变器测试方法测试端子说明：逆变器的保护动作的信号主要是看逆变器的GB信号以及运转继电器信号。

具体项目的保护动作的要求其中哪个信号，请查看下表1。

GB：在9脚和10脚间串接一电阻，观察电阻两端电压波形，RY：在1脚和2脚间串接一电阻，给2脚一5V电压，观察电阻两端的电压波形。

表11模拟测试测试说明：a.由于逆变器并网工作时，以下项目无法进行实际测试，而在内部信号检测端施加等效信号进行模拟测试。

b.进行模拟测试之前，需把电感L2和L3的2脚从PCB上断开，如下图：图31.1 交流过电流测试测试方法：图4 交流过电流测试图a.按图3、4连接线路；b.把控制面板上的AC_I的端子拔掉，在AC_I的端子的2、4脚加入对应等效电流的交流电压信号。

如图4。

电流等效电压的关系：5A=1V。

交流过电流整定值24A对应的等效交流电压为4.8Vrms.c.电网频率为50Hz，加入对应频率的交流电压信号，从整定值的90%缓慢（0.1V 步长）增加到过流保护点，记录此时电压V1，换算成电流值；d.交流电压信号跳变：从0V开始跳变到V1+0.2，从0V开始跳变到过流保护整定值的110%，从0V开始跳变到过流保护整定值的150%，分别测量保护动作的时间；e.电网的频率设为60Hz，重复c～d步骤；判定标准：1、交流过流，保护装置能正常动作（查看GB信号变为高电平）,并且LED屏上显示故障一致；2、保护点在保护整定值的5%内，整定值最大不超过150%；3、保护动作时间在0.5秒以内。

1.2 直流过欠压保护测试方法：图5 直流过欠压测试图a.按图3、5接线路；b.把控制面板上的Solar_Vdc端子拔掉，从PV-OV/UV端子外加直流电压信号，1脚为正，2脚为负。
