国际标准 IEC61375-1INTERNATIONAL 第一版STANDARD 1999-09铁路电气设备－列车总线第1部分：列车通信网络Electric Electric railway railway railway equipment equipment equipment – Train bus Train bus Part 1: Train Communication Network绪言本国际标准定义了各种接口，以便在下列情况下实现接插件兼容：a）位于不同车辆上的设备间b）位于同一车辆内的设备间本标准定义了这些接口，用于连到被称为列车通信网络（ＴＣＮ）的数据通信网络。
图1：ＴＣＮ的分层注：圆圈内的数字为本标准相关的章及附录出于编排方便，本标准正文分成五章，另外有两个附录：第一章：总则——术语定义及资料性地概述第二章：实时协议——变量：链路层接口及应用层接口；——消息：链路层接口、协议，应用层接口；——数据表示；第三章：多功能车辆总线——物理层、链路层及链路层管理；第四章：绞线式列车总线——物理层、链路层及链路层管理；第五章：列车网络管理——网络的组态、管理及控制；附录Ａ：列车通信网络导引铁路电气设备—列车总线第一部分：列车通信网络1总则1.1范围本国际标准适用于开式列车的数据通信，它包括开式列车的车辆与车辆间的数据通信及开式列车中一个车辆内的数据通信。
应用本标准的列车通信总线（ＷＴＢ）能实现国际交通用的开式列车中各个车辆的协同操作。
车辆内部的数据通信总线（ＭＶＢ）作为该TCN的推荐方案。
在任何情况下，供应商应保证ＷＴＢ与所建议的车辆总线兼容。
如果供应商与用户协商同意，本标准也可适用于闭式列车及多元动车。
注1：开式列车、闭式列车及多元动车的定义见1.3。
注2：本标准未考虑公共汽车、无轨电车等公路车辆。
1.2 引用标准下列标准经本标准引用而构成本国际标准的条款。
对于注明日期的标准，其后续的补充或修订版本不适用于本标准，然而以本国际标准为基础签订协议的各方应该考虑采用下列标准最新版本的可能性。
1．TCN1988年，国际电工委员会（IEC)第九技术委员会（TC9)邀请来自20多个国家和国际铁路联盟（UIC)的代表成立了第22工作组（WG22),其任务是为铁路设备的数据通信制订一个统一的标准。
经过11年的努力，IEC/TC9/WG22于1999年成功制订了列车通信网络标准，标准号IEC61375-l，简称TCN，从此TCN标准正式成为了国际标准。
2002年，我国在铁道部标准TB/T3025—2002中也正式将TCN标准确认为列车通信网络标准。
国外方面，应用TCN的项目主要包括Siemens公司项目（布拉格地铁列车、德国铁路摆式列车、ICE高速列车等）和ADtranz公司（2001年被Bombardier 公司收购）的项目（瑞典的SBBLOK460-1/2/3和斯德哥尔摩地铁列车、德国的LRu MannHeim、挪威的 Gardmonde 等）。
在国内，列车总线 WTB 首先在“蓝箭”号上使用，“先锋”号是我国首列采用了 TEC 列车通信与控制系统的动力分散交流传动电动车组。
在“蓝箭”的基础上，“中华之星”充分吸收了国外先进技术，是第二列采用 TEC 技术的动车组。
将 WTB作为列车总线，MVB 作为车辆总线，其技术符合 TCN 标准，并具有良好的性能。
随后，TCN 产品在我国应用更加广泛。
目前国内的 CRH 系列动车组中，CRH1，CRH3和 CRH5 全部基于 TCN 标准构成的列车通信与控制系统。
国内方面，我国把列车通信网络IEC61375-1标准等效采纳为铁路行业的标准，并将其应用在“先锋”、“蓝箭”、“中原之星”和“中华之星”等动车组以及SS3B型电力机车上。
株洲厂将从德国Siemens公司引进的SIBAS系统成功地用在了广州地铁一号线上。
我国的和谐号CRH1/3/5/380B型动车组上也都使用TCN。
另外，TCN在北京地铁亦庄线、昌平线、房山线、15号线，广州地铁2、3、8号线，上海城轨交通1、2、4、9、11号线等城市轨道交通车辆上也得到了广泛应用。
1．TCN1988年，国际电工委员会（IEC)第九技术委员会（TC9)邀请来自20多个国家和国际铁路联盟（UIC)的代表成立了第22工作组（WG22),其任务是为铁路设备的数据通信制订一个统一的标准。
经过11年的努力，IEC/TC9/WG22于1999年成功制订了列车通信网络标准，标准号IEC61375-l，简称TCN，从此TCN标准正式成为了国际标准。
2002年，我国在铁道部标准TB/T3025—2002中也正式将TCN标准确认为列车通信网络标准。
国外方面，应用TCN的项目主要包括Siemens公司项目（布拉格地铁列车、德国铁路摆式列车、ICE高速列车等）和ADtranz公司（2001年被Bombardier 公司收购）的项目（瑞典的SBBLOK460-1/2/3和斯德哥尔摩地铁列车、德国的LRu MannHeim、挪威的Gardmonde 等）。
在国内，列车总线WTB 首先在“蓝箭”号上使用，“先锋”号是我国首列采用了TEC 列车通信与控制系统的动力分散交流传动电动车组。
在“蓝箭”的基础上，“中华之星”充分吸收了国外先进技术，是第二列采用TEC 技术的动车组。
将WTB作为列车总线，MVB 作为车辆总线，其技术符合TCN 标准，并具有良好的性能。
随后，TCN 产品在我国应用更加广泛。
目前国内的CRH 系列动车组中，CRH1，CRH3和CRH5 全部基于TCN 标准构成的列车通信与控制系统。
国内方面，我国把列车通信网络IEC61375-1标准等效采纳为铁路行业的标准，并将其应用在“先锋”、“蓝箭”、“中原之星”和“中华之星”等动车组以及SS3B型电力机车上。
株洲厂将从德国Siemens公司引进的SIBAS系统成功地用在了广州地铁一号线上。
我国的和谐号CRH1/3/5/380B型动车组上也都使用TCN。
另外，TCN在北京地铁亦庄线、昌平线、房山线、15号线，广州地铁2、3、8号线，上海城轨交通1、2、4、9、11号线等城市轨道交通车辆上也得到了广泛应用。

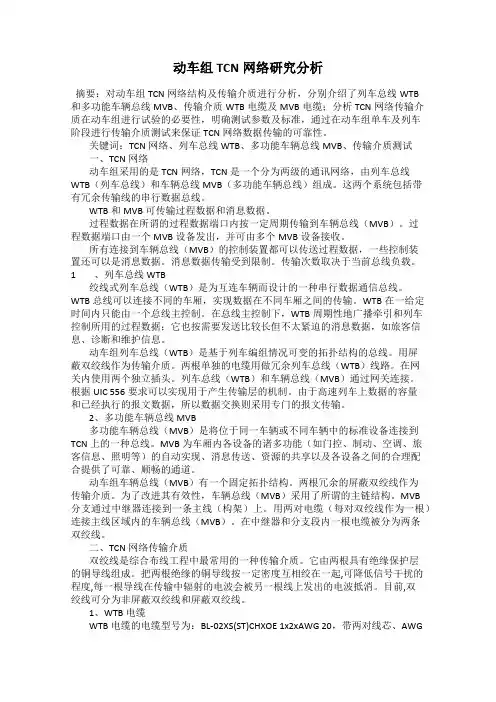

动车组TCN网络研究分析摘要：对动车组TCN网络结构及传输介质进行分析，分别介绍了列车总线WTB和多功能车辆总线MVB、传输介质WTB电缆及MVB电缆；分析TCN网络传输介质在动车组进行试验的必要性，明确测试参数及标准，通过在动车组单车及列车阶段进行传输介质测试来保证TCN网络数据传输的可靠性。
关键词：TCN网络、列车总线WTB、多功能车辆总线MVB、传输介质测试一、TCN网络动车组采用的是TCN网络，TCN是一个分为两级的通讯网络，由列车总线WTB（列车总线）和车辆总线MVB（多功能车辆总线）组成。
这两个系统包括带有冗余传输线的串行数据总线。
WTB和MVB可传输过程数据和消息数据。
过程数据在所谓的过程数据端口内按一定周期传输到车辆总线（MVB）。
过程数据端口由一个MVB设备发出，并可由多个MVB设备接收。
所有连接到车辆总线（MVB）的控制装置都可以传送过程数据，一些控制装置还可以是消息数据。
消息数据传输受到限制。
传输次数取决于当前总线负载。
1 、列车总线WTB绞线式列车总线（WTB）是为互连车辆而设计的一种串行数据通信总线。
WTB总线可以连接不同的车厢，实现数据在不同车厢之间的传输。
WTB在一给定时间内只能由一个总线主控制。
在总线主控制下，WTB周期性地广播牵引和列车控制所用的过程数据；它也按需要发送比较长但不太紧迫的消息数据，如旅客信息、诊断和维护信息。
动车组列车总线（WTB）是基于列车编组情况可变的拓扑结构的总线。
用屏蔽双绞线作为传输介质。
两根单独的电缆用做冗余列车总线（WTB）线路。
在网关内使用两个独立插头。
列车总线（WTB）和车辆总线（MVB）通过网关连接。
根据UIC 556要求可以实现用于产生传输层的机制。
由于高速列车上数据的容量和已经执行的报文数据，所以数据交换则采用专门的报文传输。
2、多功能车辆总线MVB多功能车辆总线（MVB）是将位于同一车辆或不同车辆中的标准设备连接到TCN上的一种总线。
