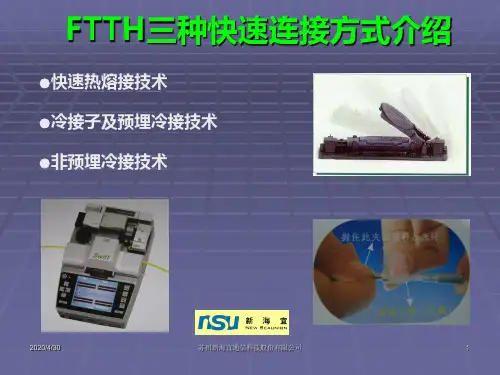

FTTH三种快速连接方式介绍.ppt

FTTH (光纤到户)接入方式简介[摘要]根据中国电信集团公司的“光网城市”的战略规划，同时随着铜缆价格的不断上涨，光缆成本的不断降低，能提供带宽大大高于金属线接入的光纤到户（FTTH）正成为今后中国电信推广的重点，高速宽带在近期走进普通百姓家将不再是梦。

[关健词]FTTH产业宽带接入电信运营业一、全面看清FTTH光纤通信（FTTx）一直以来都被看做是继DSL宽带接入方式之后最具市场前景的宽带接入方式，与常见的双绞线通信不同，其具有工作频率更高，容量更大（可以根据用户需要升级到10-100Mbps的独享带宽），衰减更小，不受强电干扰，抗电磁脉冲能力较强，保密性好等特点。

光纤宽带通信（FTTx）包含多种接入形式，如常见的FTTP（光纤到驻地，FiberToThePremise）、FTTB（光纤到大楼，FiberToTheBuilding）、FTTC（光纤到路边，FiberToTheCurb）、FTTN （光纤到邻里，FiberToTheNeighborhood）、FTTZ（光纤到小区，FiberToTheZone）、FTTO（光纤到办公室，FiberToTheOffice）、FTTH （光纤到户或光纤到家庭，FiberToTheHome）等。

而对于众多的家庭用户来说，FTTH是最佳的选择，该形式可将光纤及光网络单元（ONU）直接连接到家庭，是各种光纤宽带接入中除FTTD（光纤到桌面，FiberToTheDesk）外最贴近用户的光纤接入形式。

而随着光纤宽带接入形式上的广义化，需要说明的是，目前的FTTH宽带接入已不单纯指光纤到家庭，已泛指FTTO、FTTD、FTTN等各种光纤到户的接入形式。

除此而外，读者在对FTTH的理解上，要注意与目前常见的“FTTx+LAN（光纤+局域网）”宽带接入方案进行区别。

FTTx+LAN 是一种利用光纤+5类双绞线方式实现“100Mbps到小区或大楼、1-10Mbps到家庭”的宽带接入方案——小区内的交换机和局端交换机与光网络单元（ONU）相连，小区内采用5类双绞线综合布线，用户上网速率可达1-10Mbps。

3、老小区之内已有联通、电信接入，考虑成本、接入率等情况，需确定 接入端口数，建议30%端口覆盖率。
2020/3/24
9
四、FTTH接入广覆盖与薄覆盖
目前FTTH工程主要应用场景为住宅小区、商务楼宇、沿街商铺等用
户密集的区域。新委托需局方确认广覆盖与薄覆盖接入？建议采用 30%-40%比例薄覆盖接入。 1、广覆盖
光交
分光器
分纤箱
ONT
集中分光
➢ 优点：分光器端口利用率高；对PON口、主干光缆纤芯的占用率低；链 路衰耗低；业务装机工作量少，维护工作量少。
➢ 缺点：前期配线光缆建设投资规模稍大，小区规模较大时需增加少量光 交接箱，占用小区管道管孔资源较多。
2020/3/24
12
分散分光模式
五、分光方式
Hale Waihona Puke 驻地网建设范围光纤到户(FTTH)接入
2020/3/24
1
内容
一、综述 二、网络拓扑结构图 三、FTTH建设场景 四、FTTH接入广覆盖与薄覆盖 五、分光方式 六、FTTH工程设计重要注意事项 七、投资分析
2020/3/24
2
一、综述
FTTH是指把光纤用于接入层网络，使光纤直接连入用户的 接入组网方式。光纤接入网采用光纤作为传输媒介，具有 传输容量大、传输质量高、高可靠性、传输距离长、抗电 磁干扰等优点。是近几年来固定宽带接入的发展方向。
➢ 缺点：分光器设置在楼道，端口利用率低；PON口、主干光缆纤芯的占 用稍高。装维较为困难。
设计时综合考虑场景，选择最优分光模式！如已有WLAN接入老小区，
采用分散分光模式较好，别墅群小区采用集中分光模式，等场景。如果有
特殊要求，需和局方一块商定。

一、全面认识FTTH FTTH的技术发展
• 在十多年的发展历程中，有关 FTTH的实现技术不断推陈出新， 从有源接入方式过渡到无源接入 方式，从点到点(P2P) 发展到点 到多点方式的无源光网络(PON) 技术。 • 其中，PON的本质特征是光分 配网络(ODN)全部由无源光器 件组成，其中不含任何有源电子 器件，这样就避免了外部设备的 电磁干扰和雷电影响，减少了线 路和外部设备的故障率，提高了 系统可靠性，同时也节约了维护 成本。在这种情况下，PON被 视为能够取代铜线DSL技术的终 极FTTH技术解决方案。
FTTH的主要技术
点到点光接入方式 点到多点光接入方式
点到点以太接入
APON
小区交换机接入
EPON
GPON
二、FTTH常用设备介绍 用户设备（ONU)
单口SFU
二、FTTH常用设备介绍 OLT照片
中兴OLT设备 华为OLT设备
C220
C300
二、FTTH常用设备介绍 华为ONU照片
HG8247 外观图
一、全面认识FTTH FTTX系统的组成
FTTH系统的基本组成包括FTTH光线路终端（OLT)、光 分配网（ODN)、 FTTH光网络终端（ONT)三大部分
NMI 接入网系统管理功能
ONT 业务节 点功能 OLT ODN ONT
SNI S/R R/S UNI
一、全面认识FTTH FTTH承载的业务类型
三、ODN网络器材
SC/LC 光分路器插片（PLC） 模块式标准 SC 光分路器插片（PLC），主要适用于无跳接光交箱内。
四、施工组网简介
FTTH工程光缆线路工程界面划分
新建小区： •在工程阶段完成配线光缆的布放、测试，园区光交接箱和分光器的安装、测试， 接入光缆的布放、测试，楼道光分纤箱的安装，皮线光缆的布放、皮线光缆与 接入光缆在分纤箱内的熔接，皮线光缆的红光测试； •在装机时完成皮线光缆用户侧的成端和设备调试。

FTTH解决方案一、引言随着互联网的快速发展，人们对高速、稳定的网络连接需求越来越高。

光纤到户（FTTH）解决方案作为一种高速、可靠的宽带接入技术，已经成为了当前最优选择之一。

本文将详细介绍FTTH解决方案的基本原理、技术要点和部署步骤。

二、FTTH解决方案基本原理FTTH解决方案的基本原理是将光纤引入用户住宅或者办公室，实现高速宽带接入。

其基本组成部份包括光纤主干网、光分纤箱、光猫和用户终端设备。

主要步骤如下：1. 光纤主干网：光纤主干网是FTTH解决方案的核心组成部份。

它负责将光信号传输到用户住宅或者办公室。

光纤主干网可以采用点到点或者光分纤方式部署，具体根据网络规模和需求来确定。

2. 光分纤箱：光分纤箱是将光纤主干网的光信号转换为用户可以接收的电信号的设备。

光分纤箱普通安装在用户住宅或者办公室的楼外墙上，可以将信号分发给不同的用户。

3. 光猫：光猫是用户接收光信号并将其转换为电信号的设备。

光猫普通安装在用户住宅或者办公室内，提供网络接口供用户终端设备连接。

4. 用户终端设备：用户终端设备包括个人电脑、手机、电视等各种设备，通过光猫连接到光纤网络，实现高速宽带接入。

三、FTTH解决方案技术要点在实施FTTH解决方案时，需要考虑以下技术要点：1. 光纤选择：选择适合的光纤类型和规格是保证网络质量的关键。

常见的光纤类型包括单模光纤（SMF）和多模光纤（MMF），根据网络需求选择合适的光纤规格。

2. 光纤连接技术：光纤连接技术直接影响网络的可靠性和传输速率。

常见的光纤连接技术包括机械连接和熔接连接，根据实际情况选择合适的连接方式。

3. 光纤布线规划：合理的光纤布线规划可以提高网络的可维护性和可扩展性。

在布线规划中，需要考虑光纤长度、弯曲半径、保护措施等因素。

4. 光纤测试和调试：在部署FTTH解决方案之前，需要进行光纤测试和调试，确保网络连接质量达到标准要求。

常见的测试项目包括光损耗测试、衰减均匀性测试等。
