水阀门图标大全 YUKI was compiled on the morning of December 16, 2020遥控信号阀(21K)系统未端测试阀(21K)系统湿式报警阀(22K)系统干式报警阀(21K)水流指示器(21K)水力警铃(21K)平面未端测试阀(21K)平面湿式报警阀(21K)平面干式报警阀(21K)系统吸水喇叭口(21K)平面吸水喇叭口(21K)疏水器(21K)遥控信号阀(21K)闸阀(21K)系统角阀(21K)延时自闭冲洗阀(21K)系统浮球阀(22K)吸气阀(21K)水位控制阀(21K)球阀(21K)气开隔膜阀(22K)气闭隔膜阀(21K)平面自动排气阀(21K)平面浮球阀(21K)截止阀DN50(21K)截止阀DN40(21K)减压阀(21K)隔膜阀(22K)止回阀(21K)防污止回阀(21K)轴侧左蝶阀(22K)轴侧右蝶阀(22K)蝶阀(21K)调节阀门(22K)电磁阀(22K)弹簧安全阀(21K)减压孔板(21K)Y 形除污器(21K)闸阀(47K)闸阀2(65K)截止阀2(31K)浮球阀(57K)调压器安装大样(87K)Y 形过滤器(44K)液压浮球阀(38K)止回阀(38K)截止阀(39K)Y 型除污器(38K)球阀(41K)消防报警阀(41K)电磁阀(39K)弹簧安全阀(39K)末端测试阀_系统(39K)末端测试阀_平面(39K)末端放水阀(39K)泄压阀(40K)防污隔断阀(39K)止回阀_带法兰(39K)两浮球阀(39K)角阀2(39K)截止阀_带法兰(39K)吸气阀(40K)小便器感应式冲洗..(39K)自闭式冲洗阀(40K)自动排气阀(39K)角阀(39K)大便器感应式冲洗..(39K)蝶阀45度无法兰(39K)蝶阀45度带法兰(39K)报警阀(40K)Y 形过滤器_平面(42K)Y 形过滤器_侧面(40K)自动排气阀_平面(40K)自动排气阀(40K)止回阀(39K)闸阀(39K)液动阀(39K)延时自闭式冲洗阀(40K)压力调节阀(39K)旋塞阀_平面(39K)旋塞阀(40K)消声止回阀(39K)吸气阀(39K)温度调节阀(39K)四通阀(39K)三通阀(39K)球阀(40K)气开隔膜阀(40K)气动阀(39K)气闭隔膜阀(39K)平衡锤安全阀(39K)截止阀(DN 小于..(40K)截止阀(DN 大于..(39K)角阀(40K)减压阀(39K)隔膜阀(40K)浮球阀_平面(39K)浮球阀(39K)防回流污染止回阀(39K)蝶阀(40K)。
给排水阀门给排水阀门常用于生活供水、消防系统及工业给水系统中。
用于控制流量、水位等。
常见的产品有：100X遥控浮球阀、200X减压阀、300X缓闭逆式回阀、400X流量控制阀、500X 泄压持压阀等。
以及各种不同用途的减压阀、止回阀等。

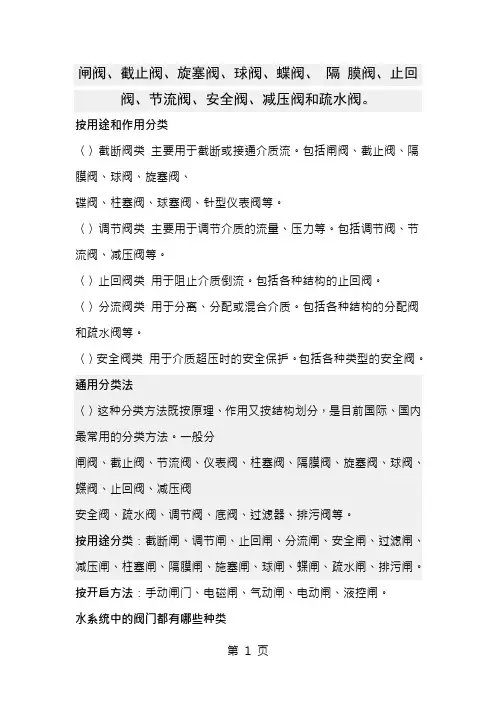

给排水阀门分类大全根据启闭阀门的作用不同，阀门的分类方法很多，这里介绍下列几种。
1. 按作用和用途分类(1) 截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。
截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。
(2) 止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
水泵吸水关的底阀也属于止回阀类。
(3) 安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。
(4) 调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。
(5) 分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。
2. 按公称压力分类(1) 真空阀：指工作压力低于标准大气压的阀门。
(2) 低压阀：指公称压力PN ≤1.6Mpa 的阀门。
(3) 中压阀：指公称压力PN 为2.5、4.0、6.4Mpa的阀门。
(4) 高压阀：指工称压力PN 为10～80Mpa的阀门。
(5) 超高压阀：指公称压力 PN≥100Mpa的阀门。
3. 按工作温度分类(1) 超低温阀：用于介质工作温度 t<－100℃的阀门。
(2) 低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。
(3) 常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。
(4) 中温阀：用于介质工作温度120℃(5) 高温阀：用于介质工作温度t>450℃的阀门。
4. 按驱动方式分类(1) 自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。
如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。
(2) 动力驱动阀：动力驱动阀可以利用各种动力源进行驱动。
水系统常用阀门类型
水系统中常用的阀门类型有很多种，每种阀门都有其特定的功能和适用场景。
本文将介绍几种常见的水系统阀门类型，包括球阀、蝶阀、闸阀、止回阀和调节阀。
一、球阀
球阀是一种常用的阀门类型，它通过一个旋转的球体来控制流体的开关。
球阀具有结构简单、密封性能好、使用寿命长等优点。
它适用于需要快速切断流体的场合，常见于给水管道、热网管道和空调系统中。
二、蝶阀
蝶阀是一种以圆盘状阀板为关闭件的阀门，通过阀板的旋转来调节流体的通断和流量。
蝶阀具有体积小、重量轻、结构简单、操作方便等特点，广泛应用于给排水系统、污水处理系统和工业管道中。
三、闸阀
闸阀是一种通过升降阀板来控制流体的开关的阀门。
闸阀具有结构简单、密封性能好、流阻小等优点，但操作力大，开闭速度慢。
它适用于需要切断流体的场合，常见于给水管道和工业管道中。
四、止回阀
止回阀是一种用于防止流体逆流的阀门。
止回阀具有结构简单、操作灵活、密封性能好等特点，可防止流体反向流动，保护管道和设
备的安全。
它广泛应用于给水管道、污水处理系统和化工管道中。
五、调节阀
调节阀是一种用于调节流体流量和压力的阀门。
调节阀可以根据需要调整阀门的开度，从而控制流体的流量和压力。
它适用于需要精确控制流体的场合，常见于供暖系统、空调系统和化工管道中。
以上是水系统常用的几种阀门类型，每种阀门都有其特定的功能和适用场景。
在使用阀门时，需要根据实际需求选择合适的阀门类型，并注意阀门的安装、维护和检修，以确保水系统的正常运行和安全运行。
供水系统中常见的阀门类型
在供水系统中，常见的阀门类型有以下几种：
1. 截止阀：截止阀是一种常用的截断阀，它能够控制水流、气体或液体的流动。
截止阀具有结构简单、维修方便、流体阻力小等特点，在供水管路中常被用来调节流量、截止反流等。
2. 蝶阀：蝶阀是一种常用的调节阀，通过旋转阀杆来改变阀瓣的角度，从而实现流量的调节和截止。
蝶阀具有结构简单、体积小、操作方便等特点，在供水系统中常被用来控制水流的开启和关闭。
3. 球阀：球阀是一种常用的截断阀，它通过球体的旋转来控制流体流动。
球阀具有开闭迅速、密封性好、流体阻力小等特点，在供水管路中被广泛应用于控制水流和截止反流。
4. 电动阀：电动阀是一种自动化阀门，通过电动控制实现阀门的开启和关闭。
电动阀具有远程控制、自动化程度高、调节精度高等特点，在供水系统中常被用来控制水流的开启和关闭。
5. 调节阀：调节阀是一种用于调节流体流量的阀门，常用于调节水流、气体或液体的温度、压力、流量等参数。
调节阀具有精度高、调节范围广、稳定性好等特点，在供水系统中用于精确控制水的压力、流量等参数。
6. 安全阀：安全阀是一种用于保护管道和设备安全的阀门，当管道或设备的压力超过规定值时，安全阀会自动开启或关闭，防止发生意外事故。
安全阀具有结构简单、安全可靠等特点，在供水系统中被广泛应用。
除此之外，还有减压阀、止回阀、双向阀等阀门类型在供水系统中也有应用。
阀门是水路系统中不可缺少的附件。
从使用上分类，通常有电动调节阀、电动蝶阀、电磁阀、手动蝶阀、手动调节阀、手动截止阀、手动闸阀、手动流量平衡阀、止回阀等。
关于电动调节阀，由于和自控有关，在这里就不多说。
1.电动蝶阀使用电动蝶阀的主要作用是根据连锁及控制要求，自动切换或与其它设备连锁开启及关闭。
因此，电动蝶阀的工作状态通常是开启和关闭两种状态。
由于蝶阀本身也具有一定的调节作用，在一些要求不高的工程中，有时也用电动蝶阀作调节用。
在水泵起动过程中，起动电流远大于运行电流，为防止电机过载，通常水泵应在零流量下起动。
在水泵停止过程中，由于管内水流速度发生变化，导致压力变化，会发生水击现象，且水泵出口管段越长，水击现象越严重，因而水泵出口管上的阀门应先于停泵前关闭，即水泵应在零流量下停泵。
实际上电动蝶阀是在水泵净扬程的压差下开启或关闭的，因此，对蝶阀的执行机构(电机)的工作力矩应该有所要求，也即是说，电机应该保证在这种条件下使蝶阀正常的开、闭。
空调水系统中由于所用的蝶阀口径较小（一般≤DN400），因此，只要电机容量在0.4KW以上，就基本可以满足要求。
2.电磁阀电磁阀依靠电磁铁吸合及断开来开启和关闭。
由于电磁铁作用力较小，因此，这种阀门的口径通常较小，只用在一些小口径的管道上(≤DN100)。
另外，在开启时，电磁铁始终带电，如果时间过长，有可能烧毁。
因此，空调水系统中采用相对较少。
3.手动阀手动阀的主要功能有两个:一是初调试，保证系统达到设计参数;二是为设备的检修及系统手动切换时使用。
1)手动蝶阀手动蝶阀具有一定的静态调节能力，因此可满足初调试与检修或功能切换的要求。
但由于检修时，不能采用对夹式蝶阀，只能采用法兰式连接。
它的优点是:①尺寸较小，其厚度只有80～150mm，远小于其它手动水路阀的长度，因而使用时受场地的限制较少;②操作灵活方便，既可用手轮或涡轮传动方式，也可用于柄式。
其缺点是关闭严密性较差，泄漏量通常为2%左右。
给水系统常用的控制附件有哪些？给水系统常用的控制附件有哪些给水控制附件一般用以启闭管路、调节水量和水压，其实是指各种阀门。
重庆不锈钢水箱厂归类了常用的给水控制附件阀门有旋塞阀、单向阀、闸阀、截止阀、球阀、浮球阀等。
1、旋塞阀旋塞阀的启闭件为金属塞状物，塞子中部有一孔道，绕其轴线转动90’即为全开或全闭。
旋塞阀具有结构简单、启用迅速、操作方便、阻力小的优点，缺点是密封面维修困难，在流体参数较高时旋转灵活性和密封性较差，多用于低压、小口径管及介质温度不高的管路中。
2、单向阀单向阀的启闭件为阀瓣，利用阀门两侧介质的压力差值自动启闭水流通路，阻止水的倒流。
因此，单向阀的安装方向必须与水流方向一致。
单向阀按连接方式分为螺纹单向阀和法兰单向阀，按结构形式分为升降式和启闭式两大类。
底阀也是单向阀的一种，是专门用于水泵吸水口，保证水泵起动、防止杂质随水流吸人泵内的一种单向阀，其类型也有升降式和旋启式两种。
3、闸阀闸阀的启闭件为闸板，由阀杆带动闸板沿阀座密封面作升降运动向切断或开启管路。
闸阀具有阻力小、无安装方向规定的优点，其缺点是关闭不严、开启高度大。
闸阀按连接方式分为螺纹闸阀和法兰闸阀。
按阀门的结构形式分平行式两种。
4、截止阀截止阀的启闭件为阀瓣，由阀杆带动，沿阀座轴线作升降运动而切封或开启管路。
截止阀具有密封性好、开启高度小的优点，缺点是阻力大，安装时有方向要求(低进高出)。
截止阀按连接方式分为内(外)螺纹截止阀、法兰截止阀和卡套式截止阀。
按阀门的结构分为直通式、直流式、直角式共构造。
5、球阀球阀的启用件为金属球状物，球体中部有一圆形孔道，操纵手柄绕垂直于管路的轴线旋转90度即可全开或全闭。
球阀具有结构简单、体积小、阻力小、密封性好、操作方便、启闭迅速、便于维修等优点，缺点是高温时启闭较困难，水击严重，易磨损。
球阀按连接方式分为内螺纹球阀、法兰式球阀、对夹式球阁，法兰式球阀的结构如下图所示： 1-阀体 2-球体 3-填料 4-阀杆 5-阀盖 6-手柄6、浮球阀浮球阀依靠水的浮力自动启闭水流通路，是用来自动控制水流的补水阀门，常安装于需控制水流的水箱或水他内。
