目录一、工程概况 (1)二、编制依据 (1)三、进度计划 (2)四、现场用电配置 (2)五、PE线引入与传递 (2)六、负荷计算 (2)(一)、总箱1用电设备及参数表 (2)（二）、总箱1设备容量及计算负荷 (4)（三）、总箱1导线与配电箱开关箱内电器选择 (6)（四）、总箱2用电设备及参数表 (17)（五）、总箱2设备容量及计算负荷 (18)（六）、总箱2导线与配电箱开关箱内电器选择 (20)（七）、总箱3用电设备及参数表 (33)（八）、总箱3设备容量及计算负荷 (34)（九）、总箱3导线与配电箱开关箱内电器选择 (36)七、临时供电系统图 (42)八、配电箱、开关箱内电器布置及接线图 (47)九、防雷与接地装置 (55)(一)、接地装置图 (55)（二）、塔吊的防雷接地 (56)十、材料计划 (56)十一、现场临时用电管理 (57)十二、安全用电措施 (58)（一）、安全用电组织措施 (59)（二）、安全用电技术措施 (59)（三）、环境保护与职业健康安全 (66)十三、安全用电防火措施 (67)（一）、施工现场发生火灾的主要原因 (67)（二）、预防电气火灾的措施 (67)一、工程概况本工程为兰州市庙滩子地区整体改造工程，建设场地位于兰州市城关区李家湾村，西临九州大道，北接五一山林场。

建设单位：兰州市元森房地产开发有限公司设计单位：甘肃省建筑设计研究院施工单位：监理单位：甘肃金建工程建设监理有限责任公司3#楼地上三十四层，地下两层，地下二层战时为甲类核6级人防地下室，平时为非机动车停车库,层高3.9m；地下一层为库房，层高为3.9m；地上一层为商业网点，层高为3.5m;地上二层及以上均为住宅,层高为2.8m。

建筑物总高度96.9米，基础形式为平筏基础，结构类型框剪结构。

6#楼地上三十四层，地下两层，地下二层战时为甲类核6级人防地下室，平时为非机动车停车库,层高3.9m；地下一层为库房，层高为4.5m；地上一层为商业网点，层高为3.0m;地上二层及以上均为住宅,层高为2.8m。

建筑物总高度96.9 m，基础形式为平筏基础，结构类型框剪结构。

2#~4#商业地上五层，地下二层。

地上五层均为商场，地下一层为管道夹层，地下二层为平时为汽车库，战时为甲类核六级人防掩蔽部。

地下二层层高4.5米，地下一层层高2#为1.85米、3#为1.75米、4#为2.05米。

地上一层层高为4.80米，2-4层层高4.35米，5层层4.8米。

房屋高度3#、4#为23.1米、2#为23.35米。

基础采用柱下独立基础，墙下条形基础，结构形式均采用框架结构。

本工程现场在确定电源进线，现场线路布置及用电设备的位置时，需考虑基础及主体施工阶段现场平面的变化，按施工阶段最大用电量的原则来选择变压器的型号，现场临时用电采用TN-S系统，实行三级配电两级保护，配备专业电工系统操作，项目部对现场配电统一管理。

二、编制依据1、《施工现场临时用电安全技术规范》JGJ46-20052、《建筑施工安全检查标准》JGJ59-20113、本工程施工图纸4、《分部分项工程安全防护标准》SJ101-20125、《施工组织设计编制指导书》SJ201-2012三、进度计划本工程合同工期为2016年8月10日开工，2018年4月1日交工。

计划工期为2015年8月10日开工，2018年4月1日竣工。

临电设施自竣工后拆除。

四、现场用电配置施工现场电源进线由市政电网引至配电室，施工用电源线由配电室引入至施工现场，据用电规范规定，工程采用ＴＮ－Ｓ系统，实行三级配电两级保护，施工现场设总配电箱3台，分配电箱14台，开关箱43台。

总配电箱1配置于3#住宅楼西侧，总配电箱2配置与6#住宅楼西侧，总配电箱3配置于2#商业西侧。

2#、3#商业与3#住宅楼共用一个钢筋料场，4#商业与6#住宅楼共用一个钢筋料场。

总分配电箱、开关箱施工用电线的布置严格按照《施工现场临时用电安全技术规范》规定。

根据施工现场用电设备布置情况，水平线路主要采用穿钢管埋地敷设，竖向线路沿外墙或管道井、电缆井内敷设，线路走向参见临时配电系统图及现场平面图。

五、PE线引入与传递本工程供电系统PE线由总配电箱电源进线处的零线重复接地处引入，即采用局部TN-S制(也可以直接从变压器的接地线上引出PE线)。

PE线传递路线为：总箱→分箱→开关箱→用电设备外壳。

总箱、分箱、开关箱内均设PE线端子，箱体与PE端子直接连通，箱门与箱体通过铜芯编织软线可靠连接。

在PE线的传递路线上，任何位置均不许断线，沿线每30m作一次重复接地，并在供电线路的末端做重复接地。

除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。

PE线也不得进入漏电断路器。

PE线的各连接点要确保可靠的电气连接，有振动的电气设备如打夯机的外壳与PE线要作二个连接点进行可靠连接。

六、负荷计算(一)、总箱1用电设备及参数表c cP e =S'e JC Cosφ=100×0.10 ×0.85=26.9KW交流电焊机铭牌暂载率J c =20%，统一换算到暂载率J c =20%，其换算后的设备容量为P e =S'e JC Cosφ=76×0.20 ×0.8=27.2KW塔式起重机铭牌暂载率J c =25%，统一换算到暂载率J c =25%，其换算后的设备容量为P e =2P e 'JC =2×31.7×0.25 =31.7KW（二）、总箱1设备容量及计算负荷总箱1下电气设备组成一个设备组，总需要系数Kx=0.6，综合功率因数Cosφ=0.7，总计算负荷为P j=Kx∑P e=0.6×316.77=190.06KWQ j= P j tgφ=190.06×1.02=193.86KvarS j== =271.49KVAI j= =271.49=412.50A 1.732×0.38总箱1至分箱1的计算负荷功率因数Cosφ=0.8,P j=75+15=90KW,Q j=P j tgφ=90×0.75=67.5KvarS j ===112.5KVAIj ==112.5=170.93A1.732×0.38总箱1至分箱2的计算负荷功率因数Cos φ=0.8, P j =31.7+3.5+4+66=105.2KW, Q j =P j tg φ=105.2×0.75=78.90KvarS j ===131.50KVAIj ==131.50 =199.80A1.732×0.38总箱1至分箱3的计算负荷功率因数Cos φ=0.8,P j =5.5+5.5+3.8+5.5+27.19=47.49KW, Q j =P j tg φ=47.49×0.75=35.62KvarS j ===59.36KVAIj ==59.36 =90.19A1.732×0.38总箱1至分箱4的计算负荷功率因数Cos φ=0.8, P j =15+10+20=45KW,Q j =P j tg φ=45×0.75=33.75KvarS j ===56.25KVAIj ==56.25 =85.47A1.732×0.38总箱1至分箱5的计算负荷功率因数Cos φ=0.8,P j =26.88+1.1+1.1+15=44.08KW, Q j =P j tg φ=44.08×0.75=33.06KvarS j ===55.10KVAIj ==55.10 =83.72A1.732×0.38（三）、总箱1导线与配电箱开关箱内电器选择按允许温升初选电缆芯线截面，然后按电压偏移和机械强度校验。

1、总箱11、按允许温升初选导线截面计算负荷Ij=412.49A ，选择导线：VV22-3×300+2×150，安全载流量为472A 。

2、按电压偏移校验导线截面查表电缆的电阻R0=0Ω/Km ，电抗X0=0Ω/Km ，电缆长度0.020km 。

ΔU%=∑nePaLa U R 12010+∑neQaLa U X 12010=×190.06×0.020+×193.86×0.020=0+0=0% < 5%10×0.38210×0.382满足要求!总进线开关采用HR5-630/31，其额定电流值=630A 。

总箱1至分箱1干线导线与开关电器选择1)按允许温升初选导线截面计算负荷Ij=170.93A ，Pj=105KW ，Qj=78.75Kvar 干线选择：VV22-3×95+2×50，安全载流量为222A 。

2)按电压偏移校验导线截面查表电缆的电阻R0=0.2Ω/Km ，电抗X0=0.249Ω/Km ，电缆长度0.030km 。

ΔU%=∑nePaLaU R 1210+∑neQaLaU X 12010=0.2×105×0.030+0.249×78.75×0.030=0.44+0.41=0.85% < 5%10×0.38210×0.382满足要求!干线开关选择：HR5-250/31，其额定电流值250A ，漏电断路器选择：DZ25LE-250/4300。

总箱1至分箱2干线导线与开关电器选择1)按允许温升初选导线截面计算负荷Ij=199.8A ，Pj=105.2KW ，Qj=78.90Kvar 干线选择：VV22-3×95+2×50，安全载流量为222A 。

2)按电压偏移校验导线截面查表电缆的电阻R0=0.2Ω/Km ，电抗X0=0.249Ω/Km ，电缆长度0.030km 。

ΔU%=∑nePaLa U R 12010+∑neQaLa U X 12010=0.2×105.2×0.030+0.249×78.90×0.030=0.44+0.41=0.85% < 5%10×0.38210×0.382满足要求!干线开关选择：HR5-200/31，其额定电流值200A ，漏电断路器选择：DZ25LE-200/4300。

总箱1至分箱3干线导线与开关电器选择1)按允许温升初选导线截面计算负荷Ij=90.19A ，Pj=47.49KW ，Qj=35.62Kvar 干线选择：VV22-3×25+2×16，安全载流量为93A 。

2)按电压偏移校验导线截面查表电缆的电阻R0=0.74Ω/Km ，电抗X0=0.283Ω/Km ，电缆长度0.050km 。

合集下载

施工临时用电方案(完整详细版)

施工临时用电方案(完整详细版)

施工临时用电方案（完整详细版）一、总则为确保施工现场的安全、可靠供电，提高施工效率，根据国家相关法律法规和标准，结合本工程的具体情况，特制定本临时用电方案。

二、组织机构及职责1. 项目经理：负责临时用电方案的审批、监督和实施，确保用电安全。

2. 电气工程师：负责临时用电方案的编制、技术指导、现场监督和整改。

3. 安全员：负责临时用电方案的执行、现场安全检查、隐患排查和整改。

4. 施工班组：负责临时用电设施的安装、维护、使用和拆除。

三、供电系统设计1. 电源：根据施工现场的用电需求，选择合适的电源，如变压器、发电机等。

2. 供电线路：根据用电负荷和现场地形，合理布置供电线路，确保供电安全、可靠。

3. 配电箱：根据用电负荷和设备分布，合理设置配电箱，方便用电管理和维护。

4. 用电设备：根据施工需求，合理选择用电设备，确保设备性能和安全性。

四、安全措施1. 设备选型：选择符合国家安全标准的电气设备，确保设备质量和安全性。

2. 保护措施：设置漏电保护、短路保护、过载保护等，防止电气事故的发生。

3. 接地保护：确保所有电气设备接地良好，防止触电事故。

4. 安全警示：在施工现场设置明显的安全警示标志，提醒施工人员注意用电安全。

五、操作规程1. 用电设备操作：严格按照设备操作规程进行操作，确保设备正常运行。

2. 用电线路维护：定期检查用电线路，发现隐患及时整改。

3. 用电设备维护：定期检查、维护用电设备，确保设备性能良好。

4. 用电安全培训：定期对施工人员进行用电安全培训，提高安全意识。

六、应急预案1. 设备故障：制定设备故障应急预案，确保在设备故障时能迅速恢复供电。

2. 电气事故：制定电气事故应急预案，确保在发生电气事故时能迅速处理，减少损失。

3. 突发事件：制定突发事件应急预案，确保在突发事件发生时能迅速应对，保障施工安全。

本临时用电方案旨在确保施工现场的安全、可靠供电，提高施工效率。

施工过程中，各部门应严格按照本方案执行，确保用电安全。

临时用电方案

临时用电方案

临时用电方案一、背景介绍在某某地区，由于某些特殊情况，需要临时使用电力供应来满足特定的需求。

为此，制定一个临时用电方案，确保安全可靠地供应电力，并满足相关的需求。

二、需求分析根据现场实际情况和特殊需求，对临时用电方案的需求进行分析如下：1. 供电容量：根据需求的电力负荷，确定所需的供电容量，确保能够满足设备的正常运行。

2. 供电时间：确定所需的供电时间，包括每天的供电时间段和持续供电的天数。

3. 供电方式：确定采用何种供电方式，如临时搭建发电机组、使用电池组或与现有电力系统连接等。

4. 供电设备：确定所需的供电设备，包括发电机组、电池组、配电箱等，并确保其质量和性能可靠。

5. 供电安全：确保供电设备符合相关的安全标准，避免发生电器事故和火灾等安全风险。

三、方案设计基于以上需求分析，制定如下的临时用电方案：1. 供电容量：根据实际负荷需求，确定所需的供电容量为XXX千瓦，以满足设备的正常运行。

2. 供电时间：每天供电时间段为XX:XX-XX:XX，持续供电天数为X天。

3. 供电方式：采用临时搭建发电机组的方式进行供电，确保稳定可靠的电力供应。

4. 供电设备：选用XXX品牌的XXX型号发电机组，额定容量为XXX千瓦，具备低噪音、低排放和高效能的特点。

同时，配备XXX型号的配电箱，确保供电设备与用电设备之间的安全连接。

5. 供电安全：供电设备符合国家相关的安全标准，经过严格的质量检测和验收，确保安全可靠的供电环境。

四、实施步骤根据以上方案设计，制定如下的实施步骤：1. 购买供电设备：根据方案设计，购买所需的发电机组、配电箱等供电设备，并确保其质量和性能达到要求。

2. 搭建供电系统：根据现场实际情况，搭建发电机组的基础设施，包括安装发电机组、连接配电箱等。

3. 进行供电测试：在搭建完成后，进行供电测试，确保供电设备正常运行，并满足负荷需求。

4. 编制使用手册：制定供电设备的使用手册，包括操作规范、安全注意事项和故障排除等内容，以便用户正确、安全地使用供电设备。

临时用电方案

临时用电方案

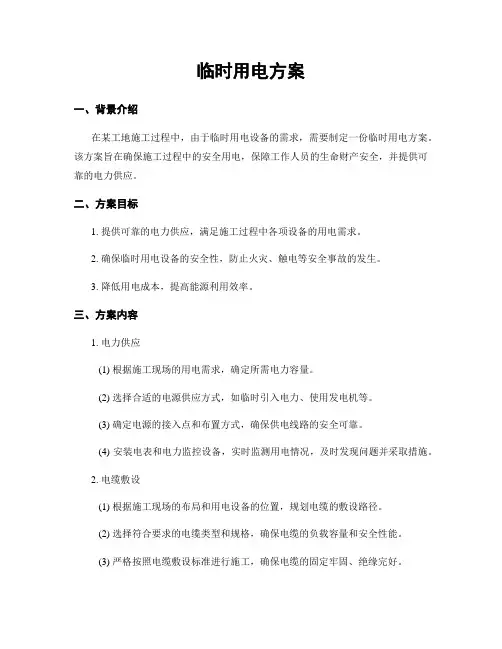

临时用电方案一、背景介绍在某工地施工过程中，由于临时用电设备的需求，需要制定一份临时用电方案。
