水性环氧树脂体系对金属防腐底漆耐盐雾性的影响

水性环氧防腐涂料的研究与制备摘要：结合具体的水性环氧防腐涂料的工作和环境特点，考察不同自制水性环氧乳液、自制环氧固化剂，环境友好型防锈颜料，在水性双组分环氧涂料中对附着力、耐冲击、耐水耐盐雾性的影响。

从水性环氧固化剂、水性环氧乳液原材料选取、搭配，防锈颜料的选择等多个影响涂料性能的因素和条件进行分析，以求分析出影响漆膜各项性能的最大因素。

获得水性双组分环氧防腐涂料最佳方案。

关键词：水性；改性胺；环氧乳液；防锈颜料引言：水性双组分环氧防腐涂料因其性能突出而获得市场广泛认可。

近年来从环氧乳液方面，环氧固化剂方面还是防锈颜料方面对其性能影响进行研究的文章不少[1-2]。

但从自主合成环氧乳液和固化剂出发，探讨环氧乳液、环氧固化剂和防锈颜料这3个对环氧防腐涂料性能影响最大的因素的相关文章较少。

结合工程机械、汽车零部件等应用领域对漆膜的性能要求，以及可能出现的高湿度涂装，本文通过测试漆膜的早期（24h）耐水性，耐盐雾性、附着力和耐冲击性，分析水性改性胺环氧固化剂、水性环氧乳液原材料的选取、搭配，以及防锈颜料的选择搭配对涂料性能的影响，找出能平衡涂料稳定性和漆膜各项性能的环氧乳液和环氧固化剂方案，同时获得水性双组分环氧防腐涂料最佳方案。

一、实验部分1.1、实验原料及步骤水性改性胺环氧固化剂：在干燥氮气保护下，将三乙烯四胺TETA（分析纯）投入到装有回流冷凝管、温度计及搅拌器的500 ml四口反应瓶中，在65±5℃时滴加环氧E51（巴陵石化）和PM混合物，反应4 h得到TETA与E51加成物；升温至70±5℃，滴加聚乙二醇二缩水甘油醚PEGDGE 215，反应3 h；升温至75±5℃，滴加单环氧化合物BEG（江苏森菲达）封端，反应至活泼氢当量为（120±10），最后加入去离子水稀释到60%固含。

环氧乳液：将E20溶于PM中，加入用PEG-8000、PEG4000（陶氏）自制的反应型乳化剂，在65-75℃，高速分散(2000-3000/min)下缓慢加入去离子水直至相转换，稀释至所需的固含和粘度。

水性金属防锈漆的配方及研制水性金属防锈漆是一种能够为金属表面提供防锈保护的涂料。

相比传统的溶剂型金属防锈漆，水性金属防锈漆具有环保、无毒、无味、无挥发性有机化合物（VOCs）排放的特点，因此在应用上更为广泛。

下面我将对水性金属防锈漆的配方及研制进行详细介绍。

1.主要树脂：水性金属防锈漆的主要成膜物质通常是丙烯酸酯树脂、环氧树脂或聚脲树脂等。

这些树脂具有良好的附着力和耐腐蚀性能，并能在金属表面形成一层坚固的膜层，从而有效防止锈蚀的产生。

2.防锈颜料：为了提供更好的防锈保护效果，水性金属防锈漆中通常添加了一些防锈颜料，比如红色氧化铁颜料（Fe2O3）、磷酸锌（Zn3(PO4)2）等。

这些颜料在涂膜中起到缓蚀和屏障保护的作用，能够阻止金属与空气或水分接触，避免锈蚀的产生。

3.助剂：水性金属防锈漆还需要添加一些辅助剂来提高其性能，如流平剂、增稠剂、抗磨剂等。

流平剂能够降低涂层表面的表面张力，使其涂布更加均匀光滑；增稠剂可以调节漆膜的粘度，提高涂膜的覆盖能力；抗磨剂可以增加涂膜的耐磨性能，延长防锈效果的持久性。

在水性金属防锈漆的制备过程中，一般遵循以下步骤：1.材料筛选：根据防锈要求和应用环境选择合适的树脂、颜料和助剂。

对于颜料和助剂，要进行物理和化学性质的测试，确保其与树脂相容性良好。

2.资料准备：根据所需的配方比例，准备好所需的材料和设备。

同时，要进行严格的质量控制，确保原材料的质量符合标准。

3.混合、研磨和分散：将树脂、颜料和助剂按照一定比例混合，并使用高速分散机进行研磨和分散，使颜料和助剂均匀分散在树脂中。

4.过滤：将分散得到的涂料通过滤网进行过滤，去除不溶性物质和颗粒，以保证涂料的质量。

5.调节涂料性能：根据实际需要，可以添加一些调节剂来改善涂料的性能，如增加流平剂改善涂布性能，增加增稠剂调节涂膜粘度等。

6.包装和质检：最后将制备好的水性金属防锈漆进行包装，并进行质量检验，包括颜色、干燥时间、附着力和耐腐蚀性等指标的检测。

水性环氧防腐漆配方及应用研究随着环保意识的增强，对高性能防腐涂料的需求也十分迫切。

本文介绍了水性环氧防腐涂料的制备方法，讨论了水性环氧体系的优点。

标签：水性环氧；底漆；防腐性引言随着国家对环境保护的重视及人们环保意识的日益增强，水性涂料成为涂料发展的重要方向和研究热点。

水性环氧防腐涂料是以水为分散介质，环氧树脂作为主要成膜物质的一种的涂料，因其绿色环保、生产施工方便、无安全隐患、成本较低等优势而成为研究热点。

1.实验部分1.1实验原料和制备方法主要原料：水，润湿剂，分散剂，增稠剂，消泡剂，助溶剂，闪锈剂，环氧乳液及固化剂（美国翰森，亨斯曼，美国空气化学，自制），功能填料（三聚磷酸铝粉，磷酸锌粉），滑石粉，硫酸钡，云母粉等。

A组份制备方法：在搅拌釜中依次加入水，润湿剂，分散剂，闪锈剂，助溶剂，消泡剂等，控制搅拌速度为400转/min，搅拌20min-30min，然后将滑石粉，磷酸锌粉，硫酸钡，三聚磷酸铝粉，云母粉等加入上述混合液中，开启高速分散模式，转速900转/min。

搅拌1h，加入反应釜中分散均匀，最后加入环氧树脂乳液，增稠剂制得水性环氧防腐涂料A组份，并将A组份研磨至细度≤40um。

B组分制备方法：在搅拌釜中加入消泡剂，润湿流平剂，水性环氧固化剂搅拌均匀即可。

1.2水性环氧防腐涂料基本配方水性环氧防腐涂料基础配方见表1所示。

1.3试验仪器和水性环氧防腐涂料性能检测漆膜硬度仪（TQC-SP0500），高速分散搅拌器（FJS-300），盐雾试验仪（YWX/Q-250），NDJ旋转粘度计等。

水性环氧防腐涂料依据《水性环氧树脂防腐涂料》HG/T4759-2014标准要求制作检测样板。

2.结果与讨论2.1水性环氧树脂乳液与固化剂体系对成膜性能的影响2.1.1胺氢当量对漆膜基本性能的影响本试验采用自主开发的水性环氧树脂固化剂体系，研究胺氢当量对漆膜基本性能的影响。

其结果如表2所示。

2.1.2防腐清漆对比试验影响本文通过自主开发的水性环氧乳液清漆体系与市售产品清漆体系进行对比试验，其性能结果如表3所示。

盐雾实验影响盐雾实验是一种用来测试材料耐腐蚀性能的一种方法，通过暴露在盐雾环境中，模拟海洋气候条件下材料的性能表现。

在工程领域和产品质量控制中，盐雾实验被广泛应用，以评估材料的抗腐蚀能力和耐久性。

盐雾实验的结果将直接影响材料的选用和使用寿命，下面将详细介绍盐雾实验的影响。

盐雾实验对材料的影响盐雾实验主要通过在盐雾环境中暴露样品，模拟海洋气候条件来测试材料的耐腐蚀性能。

盐雾中的氯离子会对材料表面造成侵蚀，其腐蚀速度和程度取决于材料的化学成分、微观结构和表面处理等因素。

在盐雾实验中，常见的影响包括：1. 腐蚀程度：盐雾实验能够直观地展现材料在相对恶劣环境下的腐蚀状况。

腐蚀程度越高，说明材料的抗腐蚀性能越差。

2. 表面质量：腐蚀后，材料表面可能会出现氧化、锈蚀等现象，影响材料的外观和使用寿命。

3. 性能变化：材料在盐雾环境中暴露可能导致其物理性能、力学性能发生变化，如强度降低、硬度减小等。

盐雾实验的意义盐雾实验是一种常用的材料测试方法，具有以下重要意义：1. 质量控制：通过盐雾实验，可以评估材料的抗腐蚀能力和耐久性，为产品的质量控制提供可靠依据。

2. 材料选用：盐雾实验结果直接影响材料的选用，有助于选择适合特定环境条件的材料，提高产品的可靠性和稳定性。

3. 研发创新：盐雾实验也可以用于评估新材料的抗腐蚀性能，促进材料研发创新，推动相关领域的发展。

总结盐雾实验作为一种重要的材料测试方法，对材料的抗腐蚀性能和耐久性具有重要影响。

通过盐雾实验，可以全面评估材料在恶劣环境下的表现，为产品质量控制、材料选用和研发创新提供科学依据。

在实际工程和生产中，合理利用盐雾实验结果，可以有效提高产品的质量和可靠性，促进整个产业的发展。

环氧树脂漆用途及特点一、环氧树脂漆的概述环氧树脂漆是一种由环氧树脂为主要成分的涂料，具有优良的耐化学性、耐磨性、耐腐蚀性和抗水性等特点。

它广泛应用于各种金属、混凝土、木材等基材的防腐、防水和装饰涂装。

二、环氧树脂漆的用途1. 金属表面涂装：金属制品表面常受到大气中的氧化作用，导致生锈和损坏。

环氧树脂漆可以在金属表面形成一个坚固的保护层，防止其受到外界侵蚀，延长使用寿命。

2. 混凝土地面涂装：混凝土地面常受到水分和化学物质侵蚀，容易出现龟裂和起砂。

环氧树脂漆可以填充混凝土表面微小孔洞，形成一个密实坚硬的保护层，提高地面强度和耐久性。

3. 木材保护：木材容易被虫害侵蚀和变形，导致使用寿命缩短。

环氧树脂漆可以渗透到木材内部形成保护层，防止虫害侵蚀和渗水，延长使用寿命。

4. 艺术品涂装：环氧树脂漆具有优异的透明性和高光泽度，可以用于艺术品、珠宝等高档产品的表面涂装，增加其美观度和保护性。

三、环氧树脂漆的特点1. 耐化学性：环氧树脂漆具有优异的耐酸碱、耐盐雾、耐油污等化学性能，可以在恶劣的环境下长期使用。

2. 耐磨性：环氧树脂漆硬度高、附着力强，能够承受较大的机械冲击和摩擦力，不易磨损。

3. 耐腐蚀性：环氧树脂漆能够有效地防止金属表面受到酸碱侵蚀、电化学反应等因素的影响。

4. 抗水性：环氧树脂漆不易受到水分的侵蚀和渗透，可以在潮湿环境下使用。

5. 易施工：环氧树脂漆涂装方便、干燥快，不需要特殊的施工条件和设备。

四、环氧树脂漆的分类1. 溶剂型环氧树脂漆：采用有机溶剂作为稀释剂，具有较强的附着力和耐候性，但对环境污染较大。

2. 水性环氧树脂漆：采用水作为稀释剂，无毒无味、无污染，并且具有优异的耐化学性和耐水性。

3. 粉末涂料型环氧树脂漆：将环氧树脂制成粉末状，通过静电吸附在基材表面形成保护层。

具有高效率、低能耗、无溶剂等特点。

五、环氧树脂漆的注意事项1. 环氧树脂漆液体和固化后的产物对人体有一定危害，请注意防护措施。

环氧树脂防腐性能研究进展环氧树脂是一种高分子聚合物，具有优异的物理性能和化学性能，因此在许多领域得到了广泛应用。

然而，在某些环境中，环氧树脂容易受到化学腐蚀和物理损伤，从而影响其使用寿命。

因此，对环氧树脂防腐性能的研究显得尤为重要。

本文将综述近年来环氧树脂防腐性能研究的现状、影响因素及未来展望，旨在为相关领域的研究提供参考。

环氧树脂是一种线性聚合物，具有高度化学稳定性，耐腐蚀性优良。

在石油、化工、医药、环保等领域，环氧树脂常被用作防腐材料。

然而，在某些环境中，如酸碱、盐雾、高温高湿等条件下，环氧树脂容易受到化学腐蚀和物理损伤，出现老化、龟裂、脱落等现象，严重影响其使用寿命。

针对这些问题，国内外学者开展了大量研究，旨在提高环氧树脂的防腐性能。

其中，纳米材料、橡胶弹性体、纤维增强复合材料等被广泛应用于环氧树脂防腐涂层的制备。

同时，研究者们还致力于开发新型的环氧树脂防腐体系，如功能性单体改性环氧树脂、可控固化反应的环氧树脂等。

影响环氧树脂防腐性能的因素很多，其中最重要的是化学反应和物理损伤。

化学反应主要包括环氧树脂与腐蚀介质之间的化学反应、环氧树脂本身的化学反应。

物理损伤主要包括环氧树脂的机械强度、耐磨性、抗冲击性等。

这些因素之间相互作用，共同影响着环氧树脂的防腐性能。

未来，环氧树脂防腐性能的研究将朝着多功能化、智能化、绿色化等方向发展。

具体来说，研究者们将致力于开发具有自修复能力、耐高温高湿、抗紫外老化等功能的环氧树脂防腐体系；利用智能材料和传感器技术，实现环氧树脂防腐涂层的智能监测和预警；还将在保证环氧树脂防腐性能的前提下，降低其生产和使用过程中的能耗和排放，实现绿色可持续发展。

环氧树脂防腐性能的研究对于提高其在各领域的应用效果具有重要意义。

通过深入探究影响环氧树脂防腐性能的因素及作用机制，合理设计并制备高性能的环氧树脂防腐材料，有助于解决环氧树脂在复杂环境下的腐蚀问题，延长其使用寿命。

随着科学技术的发展，环氧树脂防腐性能的研究将不断取得突破性进展，为相关领域的发展提供有力支持。

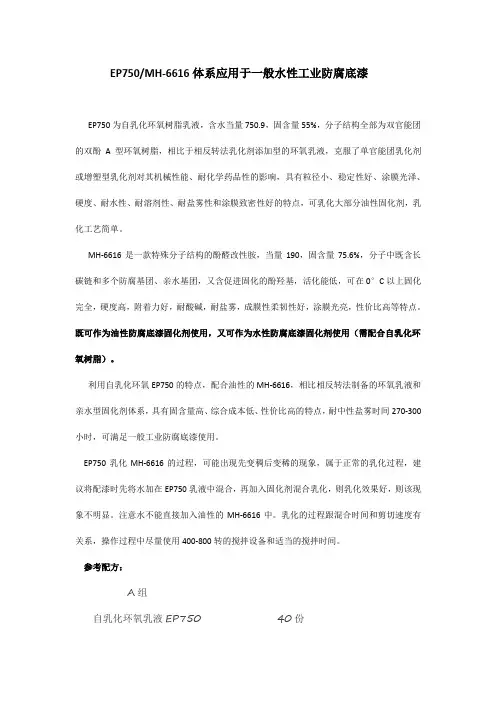

EP750/MH-6616体系应用于一般水性工业防腐底漆EP750为自乳化环氧树脂乳液，含水当量750.9，固含量55%，分子结构全部为双官能团的双酚A型环氧树脂，相比于相反转法乳化剂添加型的环氧乳液，克服了单官能团乳化剂或增塑型乳化剂对其机械性能、耐化学药品性的影响，具有粒径小、稳定性好、涂膜光泽、硬度、耐水性、耐溶剂性、耐盐雾性和涂膜致密性好的特点，可乳化大部分油性固化剂，乳化工艺简单。

MH-6616是一款特殊分子结构的酚醛改性胺，当量190，固含量75.6%，分子中既含长碳链和多个防腐基团、亲水基团，又含促进固化的酚羟基，活化能低，可在0°C以上固化完全，硬度高，附着力好，耐酸碱，耐盐雾，成膜性柔韧性好，涂膜光亮，性价比高等特点。

既可作为油性防腐底漆固化剂使用，又可作为水性防腐底漆固化剂使用（需配合自乳化环氧树脂）。

利用自乳化环氧EP750的特点，配合油性的MH-6616，相比相反转法制备的环氧乳液和亲水型固化剂体系，具有固含量高、综合成本低、性价比高的特点，耐中性盐雾时间270-300小时，可满足一般工业防腐底漆使用。

EP750乳化MH-6616的过程，可能出现先变稠后变稀的现象，属于正常的乳化过程，建议将配漆时先将水加在EP750乳液中混合，再加入固化剂混合乳化，则乳化效果好，则该现象不明显。

注意水不能直接加入油性的MH-6616中。

乳化的过程跟混合时间和剪切速度有关系，操作过程中尽量使用400-800转的搅拌设备和适当的搅拌时间。

参考配方：A组自乳化环氧乳液EP750 40份去离子水 14份分散剂 0.3份消泡剂 0.3份偶联剂KH560 0.3份防沉剂白炭黑 0.3份3%的水性膨润土浆 4份三聚磷酸铝 15份磷酸锌 5份钼酸锌 3份绢云母 4份滑石粉 5.2份沉淀硫酸钡 6份耐盐雾剂 2份流平剂 0.3份防闪锈剂 0.3份合计 100份B组分MH-6616 100份配比：100/10长沙新德航化工有限公司。

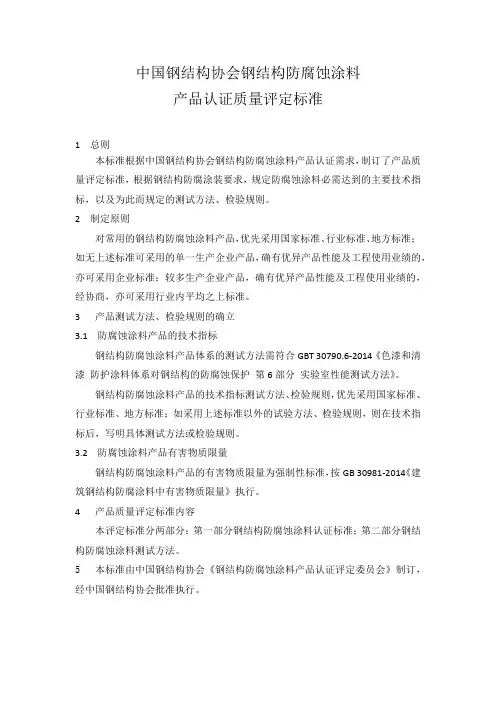

中国钢结构协会钢结构防腐蚀涂料产品认证质量评定标准1 总则本标准根据中国钢结构协会钢结构防腐蚀涂料产品认证需求，制订了产品质量评定标准，根据钢结构防腐涂装要求，规定防腐蚀涂料必需达到的主要技术指标，以及为此而规定的测试方法、检验规则。

2 制定原则对常用的钢结构防腐蚀涂料产品，优先采用国家标准、行业标准、地方标准；如无上述标准可采用的单一生产企业产品，确有优异产品性能及工程使用业绩的，亦可采用企业标准；较多生产企业产品，确有优异产品性能及工程使用业绩的，经协商，亦可采用行业内平均之上标准。

3 产品测试方法、检验规则的确立3.1 防腐蚀涂料产品的技术指标钢结构防腐蚀涂料产品体系的测试方法需符合GBT 30790.6-2014《色漆和清漆防护涂料体系对钢结构的防腐蚀保护第6部分实验室性能测试方法》。

钢结构防腐蚀涂料产品的技术指标测试方法、检验规则，优先采用国家标准、行业标准、地方标准；如采用上述标准以外的试验方法、检验规则，则在技术指标后，写明具体测试方法或检验规则。

3.2 防腐蚀涂料产品有害物质限量钢结构防腐蚀涂料产品的有害物质限量为强制性标准，按GB 30981-2014《建筑钢结构防腐涂料中有害物质限量》执行。

4 产品质量评定标准内容本评定标准分两部分：第一部分钢结构防腐蚀涂料认证标准；第二部分钢结构防腐蚀涂料测试方法。

5 本标准由中国钢结构协会《钢结构防腐蚀涂料产品认证评定委员会》制订，经中国钢结构协会批准执行。

第一部分钢结构防腐蚀涂料认证标准表1 认证钢结构防腐蚀涂料产品目录1.1富锌底漆1.1.1 富锌底漆采用标准HG/T 3668-2009《富锌底漆》。

1.1.2 富锌底漆技术要求和试验方法：表2 富锌底漆技术要求和试验方法1.2 低锌底漆1.2.1 低锌底漆采用标准HG/T 4844-2015《低锌底漆》。

1.2.2 低锌底漆技术要求和试验方法：表3 低锌底漆技术要求和试验方法1.3 环氧云铁中间漆1.3.2 环氧云铁中间漆采用标准HG/T 4340-2012《环氧云铁中间漆》。

水性涂料树脂有很多种，基本上溶剂型涂料所用的成膜树脂都可以水性化，环氧树脂分子结构中含有的环氧基、醚键、羟基及苯环结构等特征基团决定了环氧树脂涂料有许多其它树脂不可比拟的优点，如优良的附着力，良好的耐水性、耐酸性、耐碱性，涂膜收缩小，硬度高，耐磨性好，电气绝缘性优良等特点。

此外，双组分水性环氧树脂涂料与单组分水性环氧树脂涂料相比，由于引入了交联结构，具有更好的耐化学腐蚀性，是底漆的优良材料。

水性环氧防锈底漆以水作为分散介质，以环氧乳液与固化剂为成膜物质，在固化过程中形成三维立体网状结构，表现出优异的附着力、耐水和耐腐蚀性能。

环氧涂料因其柔韧性好、收缩率低、耐化学品性优异、在金属水泥等无机材料上的附着力优异而被广泛应用于罐头内壁、工业地坪、集装箱等领域，目前作为一种重要的工业防腐涂料占据了市场的 40% 。

环氧树脂自身为热塑型的线性结构，其状态会随温度改变而发生变化，并不具有实用价值，必须与固化剂发生化学反应，最终生成一种高交联密度的热固型树脂才能展现其优异的理化机械性能.第一代：以含胺的水性环氧固化剂和颜填料为一组分，另一组分为溶剂型液体环氧树脂。

优点为成本低，制造工艺简单。

缺点为两个组分混合时必须用剪切力高的机械搅拌；刷涂或辊涂时有树脂因析出而黏附在毛刷上，用水冲洗不掉；难制成高装饰性产品。

目前在地坪涂装领域还有使用.第二代：以含胺的水性环氧固化剂和颜填料为一组分，另一组分为水乳化环氧树脂，乳化剂为非反应型的乳化剂。

优点为使用时两个组分混合不需高剪切力，手工搅拌即可；涂刷时树脂不析出，不粘刷子毛。

缺点为涂膜耐盐雾性差；使用期短(1 h内用完)。

第三代：以含胺的水性环氧固化剂和颜填料为一组分，另一组分为水乳化环氧树脂，乳化剂为反应型的乳化剂。

优点为使用时两个组分混合不需高剪切力，手工搅拌即可；涂刷时树脂不因析出而粘刷子毛；涂膜耐盐雾性差好(1 500 h)；使用期长(4 h内用完)，装饰性好。

大桥化工确定了本研究的双组分水性环氧体系涂料采用可水分散型水性环氧树脂，作为成膜物，同时选用合适的助剂、颜填料，按涂料生产工艺进行操作，制备了涂料甲组分（含水性环氧树脂），并以可水稀释多元胺加成物作为乙组分（固化剂组分），施工时加水作为稀释剂调节涂料施工黏度。
