单纯形法合成耐盐高吸水树脂

耐盐抗压高吸水性树脂的制备及其应用摘要：本文研究制备了一种具有耐盐抗压高吸水性的树脂，并探讨了其应用。

制备过程中采用了反相乳液聚合的方法，引入了丙烯酸和丙烯酰胺等单体，并添加了交联剂，使得树脂具有了优异的耐盐性、抗压性和高吸水性能。

同时，在农业领域，树脂可用于提高土壤水分利用率，改善盐渍土的质量，减轻植物对盐渍土的敏感性，从而提高农作物的产量和质量。

关键词：耐盐抗压高吸水性、树脂、反相乳液聚合、交联剂、农业1. 引言水是生命的基础，而土地是农业生产的基础。

但是，全球气候变化、人口增长和环境污染等因素导致了水资源短缺和土壤盐渍化等问题，给农业生产和生态环境带来了巨大的挑战。

因此，开发一种具有耐盐抗压高吸水性的树脂，可以提高土壤水分利用率，改善盐渍土的质量，减轻植物对盐渍土的敏感性，从而提高农作物的产量和质量，对于解决上述问题具有重要的意义。

2. 实验方法2.1 材料十二烷基苯磺酸钠（SDS）、双氧水（H2O2）、一硫代二甲醇（MT）、甲基丙烯酰胺（MAM）、乙酸丙烯酯（AA）、交联剂等。

2.2 反相乳液聚合法制备树脂以MT和SDS为复配乳化剂，将MT和SDS按照一定比例溶解在去离子水中，得到复配乳化剂溶液。

将MT和SDS复配乳化剂溶液倒入四口瓶中，在其中加入盐类水解液、H2O2、AA、MAM等单体，并通过喷淋的方式加入交联剂。

在磁力搅拌器上加热，使体系温度达到80°C，同时加入过氧化氢，即可引发乳液聚合反应。

随着反应的进行，可以观察到乳液逐渐变浓，到达90°C时停止反应，得到未固化树脂。

2.3 固化树脂将未固化的树脂在60°C下进行烘烤，直至样品表面完全干燥，然后继续在140°C下进行固化处理，约30min后即可取出固化树脂。

3. 结果及分析通过实验发现，制备的树脂具有优异的耐盐性、抗压性和高吸水性能。

在水浸泡10min，然后放置24h后，样品吸水率达到了1500%左右，表现出很好的吸水性能。

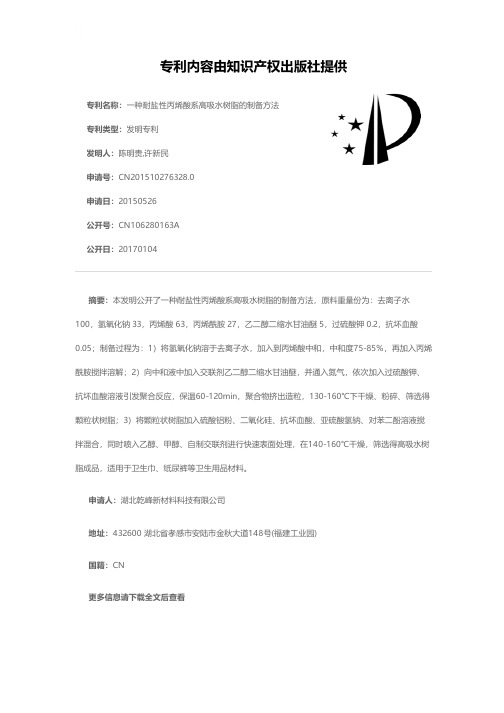

专利名称：一种耐盐性丙烯酸系高吸水树脂的制备方法专利类型：发明专利
发明人：陈明贵,许新民
申请号：CN201510276328.0
申请日：20150526
公开号：CN106280163A
公开日：
20170104
专利内容由知识产权出版社提供
摘要：本发明公开了一种耐盐性丙烯酸系高吸水树脂的制备方法，原料重量份为：去离子水100，氢氧化钠 33，丙烯酸 63，丙烯酰胺 27，乙二醇二缩水甘油醚 5，过硫酸钾 0.2，抗坏血酸0.05；制备过程为：1）将氢氧化钠溶于去离子水，加入到丙烯酸中和，中和度75-85%，再加入丙烯酰胺搅拌溶解；2）向中和液中加入交联剂乙二醇二缩水甘油醚，并通入氮气，依次加入过硫酸钾、抗坏血酸溶液引发聚合反应，保温60-120min，聚合物挤出造粒，130-160℃下干燥、粉碎、筛选得颗粒状树脂；3）将颗粒状树脂加入硫酸铝粉、二氧化硅、抗坏血酸、亚硫酸氢钠、对苯二酚溶液搅拌混合，同时喷入乙醇、甲醇、自制交联剂进行快速表面处理，在140-160℃干燥，筛选得高吸水树脂成品，适用于卫生巾、纸尿裤等卫生用品材料。

申请人：湖北乾峰新材料科技有限公司
地址：432600 湖北省孝感市安陆市金秋大道148号(福建工业园)
国籍：CN
更多信息请下载全文后查看。

高吸水性树脂的合成与性能研究摘要：高吸水性树脂是一类具有出色吸水性能的材料，正在广泛应用于许多领域，如卫生用品、农业、环境保护等。

本文旨在探讨高吸水性树脂的合成方法、性能及其在各个领域中的应用。

引言：随着科技的进步和人们对环境保护意识的提高，对高吸水性树脂这类具有独特性能的材料的需求不断增加。

高吸水性树脂能够吸收和保持大量的水分，具有较高的保水能力和稳定的化学性质。

因此，研究高吸水性树脂的合成方法和性能不仅对于材料科学的发展具有重要意义，也在实际应用中具有广泛的前景。

一、高吸水性树脂的合成方法高吸水性树脂的合成方法主要分为物理交联法和化学交联法两种方式。

1. 物理交联法物理交联法是通过聚合物间的相互作用力实现高吸水性树脂的制备。

其中，主要方法有自组装法、热交联法和辐射交联法等。

自组装法是将聚合物在适当的条件下，通过自身的分子间作用力形成交联结构的方法。

热交联法是通过热处理使聚合物颗粒之间产生交联结构的方法。

而辐射交联法则是通过辐射照射聚合物体系来形成交联结构。

2. 化学交联法化学交联法是通过在聚合物分子中引入交联剂进行交联反应来制备高吸水性树脂。

常用的交联剂有环氧化合物、异氰酸酯、有机过氧化物等。

化学交联法制备的高吸水性树脂具有较高的交联度和保水性能，但交联反应的控制较为复杂，合成条件较为苛刻。

二、高吸水性树脂的性能1. 吸水性能高吸水性树脂的主要性能之一是其出色的吸水性能。

当高吸水性树脂接触水分时，吸水性能会受到许多因素的影响，如温度、pH值、离子浓度等。

研究表明，高吸水性树脂的吸水性能与其交联度、孔隙率以及聚合物链的结构等有关。

2. 保水性能高吸水性树脂的保水性能是指其在吸收水分后能够保持水分，并不容易释放出来。

保水性能的好坏对于许多应用领域来说非常重要，如农业中的土壤保水、卫生用品中的液体吸收等。

许多研究表明，高吸水性树脂的保水性能与其交联度、孔隙率及分子链的结构有关。

3. 生物相容性高吸水性树脂在医学领域应用中的生物相容性是一个重要的考虑因素。

高吸水性树脂的制备和应用高吸水性树脂是一种具有极高吸水性能的新型材料。

它具有非常强的水吸附性和保水性能，可以在单体、乳液或粉末形式等多种形式出现。

高吸水性树脂被广泛应用于各种领域，如医疗、农业、环保等等。

本文将介绍高吸水性树脂的制备及其应用。

一、高吸水性树脂的制备高吸水性树脂的制备方法主要有两种，分别是物理交联法和化学交联法。

其中，化学交联法是最常用的方法。

1. 物理交联法物理交联法是将含有吸水性单体的水溶液或水相悬浊液中加入一些交联剂，使得单体间形成物理交联点，从而形成高分子网络结构。

实验中可采用以下方法：（1）冻融法将含有吸水性单体的水溶液或水相悬浊液冷冻至低于0℃，然后加热至30~40℃进行融化，反复进行数次，直到交联点足够稳定。

（2）加盐交联法在吸水性单体水溶液或水相悬浊液中加入一些盐类，使得单体形成物理交联点。

2. 化学交联法化学交联法是将含有吸水性单体的水溶液或水相悬浊液中加入一些交联剂，在高温或室温下反应形成交联点。

实验中可采用以下方法：（1）自由基交联法使用引发剂进行自由基聚合反应，产生交联点。

通常使用双丙烯酰胺作为单体，N,N'-亚甲基双丙烯酰胺或N,N'-亚甲基双丙烯酰胺偶氮联产物作为引发剂。

（2）离子交联法使用离子反应组成交联点，通常使用一些含有羟基的单体，如丙烯酸、甲基丙烯酸和2-羟乙基丙烯酸等。

二、高吸水性树脂的应用1. 医疗用途高吸水性树脂被广泛应用于医疗领域，如医用敷料和尿不湿等。

吸收率高、吸收速度快、保持时间长等特点让它成为医疗敷料中重要的原料。

2. 农业用途高吸水性树脂可以被应用于土壤改良和植物生长促进。

在干旱或缺水期，将高吸水性树脂添加到土壤中可以提高土壤的保水性能，促进植物的生长。

3. 环保用途高吸水性树脂可以用于水处理和土壤污染治理。

它可以吸附有害物质、去除水的污染物和土壤中的重金属等。

高吸水性树脂作为一种新型的材料，在各个领域都有着广泛的应用前景。

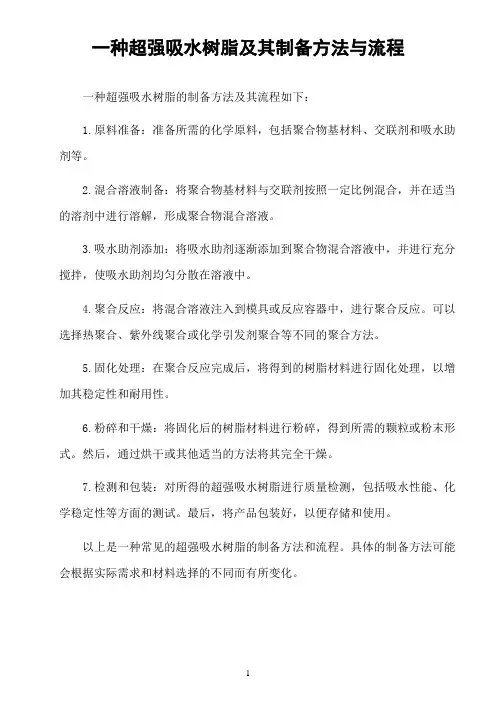

一种超强吸水树脂及其制备方法与流程
一种超强吸水树脂的制备方法及其流程如下：
1.原料准备：准备所需的化学原料，包括聚合物基材料、交联剂和吸水助剂等。

2.混合溶液制备：将聚合物基材料与交联剂按照一定比例混合，并在适当的溶剂中进行溶解，形成聚合物混合溶液。

3.吸水助剂添加：将吸水助剂逐渐添加到聚合物混合溶液中，并进行充分搅拌，使吸水助剂均匀分散在溶液中。

4.聚合反应：将混合溶液注入到模具或反应容器中，进行聚合反应。

可以选择热聚合、紫外线聚合或化学引发剂聚合等不同的聚合方法。

5.固化处理：在聚合反应完成后，将得到的树脂材料进行固化处理，以增加其稳定性和耐用性。

6.粉碎和干燥：将固化后的树脂材料进行粉碎，得到所需的颗粒或粉末形式。

然后，通过烘干或其他适当的方法将其完全干燥。

7.检测和包装：对所得的超强吸水树脂进行质量检测，包括吸水性能、化学稳定性等方面的测试。

最后，将产品包装好，以便存储和使用。

以上是一种常见的超强吸水树脂的制备方法和流程。

具体的制备方法可能会根据实际需求和材料选择的不同而有所变化。

1。

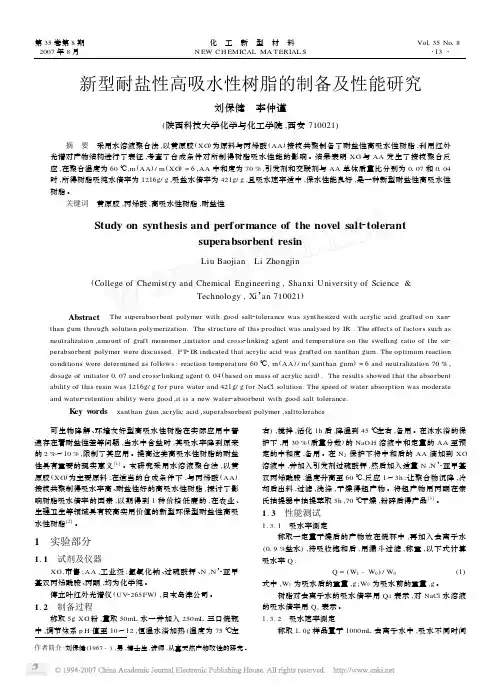

第35卷第8期2007年8月化　工　新　型　材　料N EW CH EMICAL MA TERIAL S Vol 135No 18・13・作者简介:刘保健(1967-),男,博士生,讲师,从事天然产物改性的研究。

新型耐盐性高吸水性树脂的制备及性能研究刘保健　李仲谨(陕西科技大学化学与化工学院,西安710021)摘　要　采用水溶液聚合法,以黄原胶(XG )为原料与丙烯酸(AA )接枝共聚制备了耐盐性高吸水性树脂,利用红外光谱对产物结构进行了表征,考查了合成条件对所制得树脂吸水性能的影响。

结果表明XG 与AA 发生了接枝聚合反应,在聚合温度为60℃,m (AA )/m (XG )=6,AA 中和度为70%,引发剂和交联剂与AA 单体质量比分别为0107和0104时,所得树脂吸纯水倍率为1216g/g ,吸盐水倍率为421g/g ,且吸水速率适中,保水性能良好,是一种新型耐盐性高吸水性树脂。

关键词　黄原胶,丙烯酸,高吸水性树脂,耐盐性Study on synthesis and performance of the novel salt 2tolerantsuperabsorbent resinLiu Baojian Li Zhongjin(College of Chemistry and Chemical Engineering ,Shanxi University of Science &Technology ,Xi ’an 710021)Abstract The superabsorbent polymer with good salt 2tolerance was synthesized with acrylic acid grafted on xan 2than gum through solution polymerization.The structure of this product was analysed by IR .The effects of factors such as neutralization ,amount of graft monomer ,initiator and cross 2linking agent and temperature on the swelling ratio of the su 2perabsorbent polymer were discussed.FT 2IR indicated that acrylic acid was grafted on xanthan gum.The optimum reactionconditions were determined as follows :reaction temperature 60℃,m (AA )/m (xanthan gum )=6and neutralization 70%,dosage of initiator 0107and cross 2linking agent 0104(based on mass of acrylic acid ).The results showed that the absorbent ability of this resin was 1216g/g for pure water and 421g/g for NaCl solution.The speed of water absorption was moderate and water 2retention ability were good ,it is a new water 2absorbent with good salt tolerance.K ey w ords xanthan gum ,acrylic acid ,superabsorbent polymer ,salttolerahce 可生物降解、环境友好型高吸水性树脂在实际应用中普遍存在着耐盐性差等问题,当水中含盐时,其吸水率降到原来的2%～10%,限制了其应用。

专利名称：高疏松度耐盐性高吸水树脂的制备与方法专利类型：发明专利
发明人：张华集,郑叙炎,叶盛京,许有卯
申请号：CN200310100384.6
申请日：20031014
公开号：CN1528795A
公开日：
20040915
专利内容由知识产权出版社提供
摘要：本发明公开了一种高疏松度耐盐性高吸水树脂的制备与方法，它以丙烯酸为主材料，添加一定量的氢氧化钠、交联剂、双组份引发剂、复合表面改性剂助剂，采用中和化学反应、引发交联聚合、干燥粉碎、表层二次交联改性、干燥包装工艺研制而成的高疏松度耐盐性高吸水树脂。

本研究的制备与方法，具有高疏松度耐盐性高吸水树脂，可用于婴儿尿布(裤)、成人失禁尿片、妇女卫生巾等卫生护理用品。

由于本发明的高吸水树脂含有大量的强吸水基团，树脂内部可产生高渗透缔合作用，并通过网孔结构吸液(吸血、吸尿)，且吸液速度快，吸液倍率高，吸液后树脂表面疏松度和干爽性好。

申请人：张华集
地址：350001 福建省福州市杨桥中路50号西城公寓2幢
国籍：CN
更多信息请下载全文后查看。

[19]中华人民共和国国家知识产权局[12]发明专利申请公开说明书[11]公开号CN 1299836A [43]公开日2001年6月20日[21]申请号99126337.5[21]申请号99126337.5[22]申请日99.12.16[71]申请人中国科学院长春应用化学研究所地址130022吉林省长春市人民大街159号[72]发明人吴耀明 申家成[74]专利代理机构中国科学院长春专利事务所代理人曹桂珍[51]Int.CI 7C08F 251/00权利要求书 1 页 说明书 4 页[54]发明名称一种高吸水树脂的合成方法[57]摘要本发明属于高吸水树脂的合成方法。

该方法是在丙烯酸－淀粉接枝共聚体系中增加膨润土组分,提高固含量和耐盐性,降低成本;加入单组分引发剂引发,采用氯化钾控制体系黏度,解决了在酸性介质中加入膨润土难以进行水相聚合的难题;所获得的制品水凝胶pH值不大于7,在农、林等行业上直接可用,吸水倍率能满足需要。

99126337.5权 利 要 求 书第1/1页 1．一种高吸水树脂的合成方法，其特征在于分别配制六种组分，组分1为在(重量百分比)1.60～3.10％氢氧化钠水溶液中加入膨润土，配制成含膨润土10.42～15.25％的浆状物；组分2为在3.38～9.27％氯化钾水溶液中搅入淀粉，配制成含淀粉29.11～37.60％的淀粉盐水溶液；组分3是使13.50～18.10％氢氧化钠水溶液与37.50～50％丙烯酸水溶液发生中和反应，被中和掉的丙烯酸占加入丙烯酸39.88～56.16％；组分4为纯丙烯酸溶液；组分5为0.59～0.99％过硫酸铵水溶液；组分6为0.50～0.99％的N N′-亚甲基双丙烯酰胺水溶液，在搅拌下将各组分按照1～6顺序加入反应器，组分1～6占总量重量百分组成是：19.75～36.62％、10～10.31％、42.33～51.23％、4.47～6.86％、4.70～8.73％、1.57～3.41％；各组分混匀后装入聚合槽，40～70℃聚合4～8小时，再经造粒、烘干、粉碎得到高吸水树脂。
