Removed_土工合成材料实验报告 简单整理
- 格式:pdf
- 大小:140.83 KB
- 文档页数:8
土工合成材料检验报告一、材料的外观检验在检验土工合成材料之前,首先需要对其外观进行检验。
外观检验一般包括材料的颜色、光泽、表面平整度、断面等方面的检查。
对于土工合成材料来说,一般要求颜色均匀,表面平整,无明显的划痕或破损。
在断面上,材料应该均匀、无气孔、无异物等。
二、材料的物理性能检验1.强度检验强度是土工合成材料的一个重要性能指标。
一般来说,我们需要测试材料的拉伸强度、撕裂强度、抗压强度等。
拉伸强度是指材料在拉伸过程中所能承受的最大拉力,撕裂强度是指材料在撕裂过程中所能承受的最大撕力,抗压强度是指材料在受到压力时所能承受的最大压力。
通过测试这些强度参数,可以评价土工合成材料的抗拉伸性、抗撕裂性和抗压性。
2.入渗性检验土工合成材料一般用于防水或抗渗工程,因此其入渗性是一个关键性能指标。
我们可以通过渗透试验来测试土工合成材料的渗透性能。
一般来说,我们会将材料制成一定尺寸的样品,然后将水以一定的压力施加在材料上,观察样品表面是否渗水,以及渗水的速率等。
通过这些数据可以评价土工合成材料的防水性能和渗透性能。
三、材料的化学性能检验除了物理性能外,土工合成材料的化学性能也需要进行检验。
主要包括耐酸碱性能、耐老化性能等。
对于耐酸碱性能的检验,可以将材料置于酸碱溶液中,观察其是否受到腐蚀或变色等。
对于耐老化性能的检验,可以将材料置于高温环境中,观察其是否变硬或变脆等。
四、材料的可靠性检验为了确保土工合成材料的可靠性,我们需要对其进行长期性能检验。
这一般包括材料的耐久性、耐候性等方面。
通过将材料置于自然环境下一段时间,观察其性能是否稳定,是否发生变化,以评价其可靠性。
综上所述,土工合成材料的检验报告需要包括外观检验、物理性能检验、化学性能检验和可靠性检验等方面的内容。
只有通过这些检验,我们才能确保土工合成材料的质量和性能符合要求,从而保证工程的安全可靠性。
土工实验报告总结一、实验目的本次土工实验旨在通过一系列的测试和测量,深入了解土的基本性质,如含水率、密度、渗透性、压缩性和抗剪强度等。
这些参数对于工程设计和施工具有重要的指导意义,是评估土的工程性能和安全性的关键指标。
二、实验方法与过程1.含水率测定:通过烘干法测定土的含水率,计算公式为W=(m1-m2)/m2×100%。
2.密度测定:采用环刀法测定土的密度,计算公式为ρ=m/V。
3.渗透性实验:采用常水头渗透实验测定土的渗透系数,了解土的透水性能。
4.压缩性实验:通过固结实验测定土的压缩系数和压缩模量,了解土的压缩性能。
5.抗剪强度实验:采用直接剪切实验测定土的抗剪强度指标,包括内摩擦角和粘聚力。
三、实验结果与分析1.含水率:实验测得土样的含水率为15.3%,该值对于土的工程性质具有重要影响,含水率过高或过低都可能影响土的强度和稳定性。
2.密度:实验测得土样的密度为1.8g/cm³,该值反映了土的紧密程度,对于估算土的承载力和稳定性具有重要意义。
3.渗透性:实验测得土样的渗透系数为5×10-4cm/s,表明该土具有一定的透水能力,对于排水设计和防渗工程有指导作用。
4.压缩性:实验测得土样的压缩系数为0.2MPa-1,压缩模量为50MPa,表明该土具有一定的压缩性,对于地基设计和沉降预测有参考价值。
5.抗剪强度:实验测得土样的内摩擦角为32°,粘聚力为15kPa,表明该土具有一定的抗剪强度,对于边坡设计和稳定性分析具有指导意义。
四、结论与建议根据本次实验结果,我们可以得出以下结论:1.该土样具有适中的含水率和密度,但需注意含水率的变化可能对土的工程性质产生影响。
2.该土具有一定的渗透性,可用于排水设计和防渗工程。
3.该土具有一定的压缩性,在地基设计中需考虑其沉降变形的影响。
4.该土具有一定的抗剪强度,但需注意在剪切条件下可能发生失稳。
建议在工程实践中充分考虑该土样的工程性质,根据具体情况采取相应的处理措施,确保工程安全与稳定。
浅析土工合成材料试验一、土工合成材料常规试验土工合成材料以人工合成的聚合物,如化纤、合成橡胶等为原料,制成各种类型的产品,置于土体内部、表面或各层土体之间,发挥增强或保护土体的作用。
土工合成材料常规试验为最常用的、操作较简单的基本试验,包括物理、力学和水力学性能试验。
目前用土工直剪仪进行小尺寸的土与土工合成材料界面摩擦试验用得也比较多。
(一)物理和力学性能物理指标为土工织物的重量和厚度。
力学指标内容较多,单向受力有条带拉伸、握持拉伸和撕裂3种试验;周向受力试验有圆球顶破、胀破、CBR顶破、刺破及落锥等5种试验。
这10项指标测定均可遵循纺织系统颁布的国家标准进行试验。
土工合成材料的早期产品土工织物是应用于工程的纺织物。
土工织物应用纺织技术制造,因而用纺织品试验标准进行检测,土工织物沿用了纺织品大多数试验方法直到今天。
(二)水力学性能土工织物的水力特性在岩土工程应用中十分重要,在20世纪80年代由岩土工程师们研究和制定了测定土工织物渗透系数和孔径两项试验。
不久ISO国际标准通过了渗透系数和孔径试验标准。
(三)土一土工合成材料相互作用的界面摩擦特性工程设计中常需要提供土一土工合成材料之间摩擦系数。
在20世纪80年代开展了这方面的研究。
其试验设备大多采用土工试验直剪仪和土工试验箱。
利用直剪仪作界面直剪摩擦试验,将土工织物固定在上盒底部或下盒顶部,盒内填土进行直剪试验。
利用土工试验箱进行拉拔摩擦试验,箱内填土,土工合成材料埋在土中,进行拉拔。
这种试验制样较困难,一般常规试验仅用小尺寸直剪仪进行砂土一土工织物的直剪摩擦试验。
二、土工合成材料试验若干问题(一)样品数量问题土工台成材料特性测试中的大部分项目是破坏性的。
所以采用抽取一定数量样品的方法进行测试。
从产品中抽取一定数量样品简称抽样。
关于抽样的方法许多著作都有论述,这里不作介绍。
但要强调一条基本原则。
就是要使抽取的样品具有代表性。
使样品的被测试特性能代表被抽取产品的特性。

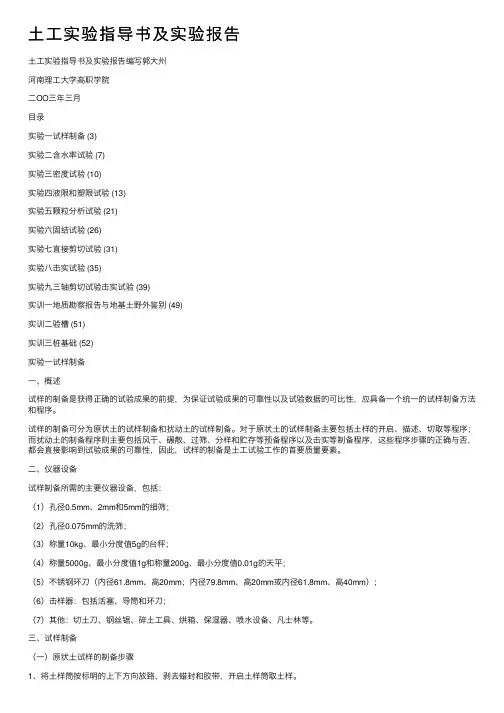

⼟⼯实验指导书及实验报告⼟⼯实验指导书及实验报告编写郭⼤州河南理⼯⼤学⾼职学院⼆OO三年三⽉⽬录实验⼀试样制备 (3)实验⼆含⽔率试验 (7)实验三密度试验 (10)实验四液限和塑限试验 (13)实验五颗粒分析试验 (21)实验六固结试验 (26)实验七直接剪切试验 (31)实验⼋击实试验 (35)实验九三轴剪切试验击实试验 (39)实训⼀地质勘察报告与地基⼟野外鉴别 (49)实训⼆验槽 (51)实训三桩基础 (52)实验⼀试样制备⼀、概述试样的制备是获得正确的试验成果的前提,为保证试验成果的可靠性以及试验数据的可⽐性,应具备⼀个统⼀的试样制备⽅法和程序。
试样的制备可分为原状⼟的试样制备和扰动⼟的试样制备。
对于原状⼟的试样制备主要包括⼟样的开启、描述、切取等程序;⽽扰动⼟的制备程序则主要包括风⼲、碾散、过筛、分样和贮存等预备程序以及击实等制备程序,这些程序步骤的正确与否,都会直接影响到试验成果的可靠性,因此,试样的制备是⼟⼯试验⼯作的⾸要质量要素。
⼆、仪器设备试样制备所需的主要仪器设备,包括:(1)孔径0.5mm、2mm和5mm的细筛;(2)孔径0.075mm的洗筛;(3)称量10kg、最⼩分度值5g的台秤;(4)称量5000g、最⼩分度值1g和称量200g、最⼩分度值0.01g的天平;(5)不锈钢环⼑(内径61.8mm、⾼20mm;内径79.8mm、⾼20mm或内径61.8mm、⾼40mm);(6)击样器:包括活塞、导筒和环⼑;(7)其他:切⼟⼑、钢丝锯、碎⼟⼯具、烘箱、保湿器、喷⽔设备、凡⼠林等。
三、试样制备(⼀)原状⼟试样的制备步骤1、将⼟样筒按标明的上下⽅向放臵,剥去蜡封和胶带,开启⼟样筒取⼟样。
2、检查⼟样结构,若⼟样已扰动,则不应作为制备⼒学性质试验的试样。
3、根据试验要求确定环⼑尺⼨,并在环⼑内壁涂⼀薄层凡⼠林,然后刃⼝向下放在⼟样上,将环⼑垂直下压,同时⽤切⼟⼑沿环⼑外侧切削⼟样,边压边削直⾄⼟样⾼出环⼑,制样时不得扰动⼟样。
土工合成材料作业指导书精品文档1 单位面积重量测定1 试验设备及用具剪刀。
尺,最小分度值为1mm。
天平,感量0.0lg。
2 操作步骤1试样准备:1 按本规程3.3.1规定裁剪试样。
2 试样面积应不小于100cm2,试样长度和宽度的裁剪和测量读数应精确到1mm。
3 试样数量应不少于10块,并进行编号。
2称量:将裁剪好的试样按编号顺序逐一在天平上称量,读数应精确到O.0lg。
3 计算1按下式计算每块试样的单位面积重G:精品文档(4.5.1)式中G ——试样单位面积重量,g/m2M ——试样重点,g;A ——试样面积,m22按本规程3.4规定计算单位面积重量的平均值G、标准差σ及变异系数C v。
2 厚度测定1试验设备及用具基准板:直径应大于压块直径50mm,见图5.3.1。
图5.3.1厚度测定仪精品文档1一百分表;2一压块;3一试样;4一基准板;5一平衡锤;6一砝码压块:表面光滑平整,底面积为25cm2,重为5N的圆形压块。
压块放在试样上,对试样施加2±0.01kPa的压力。
加压仪:出力大于500N。
百分表:最小分度值0.01mm。
秒表:最小分度值0.1s。
2操作步骤1试样准备1按本规程3.3.1规定裁剪试样。
2试样数量应不少于10块,并进行编号。
2测定2kPa压力下厚度的操作方法:1 擦净基准板和压块,压块放在基准板上,调整百分表零点。
2 提起压块,将试样自然平放在基准板与压块之间,轻轻放下压块,试样受力为2±0.01kPa,接触后开始记时,达30s时记录百分表读数。
提起精品文档压块,取出试样。
3 重复上述步骤,测试完10块试样。
3测定20kPa及200kPa压力下厚度的操作方法:1将基准板放在加压仪上,再将压块放在基准板上,调整百分表零点。
2提起压块,将试样自然平放在基准板和压块之间,轻轻放下压块,调节加压仪上荷重,使试样受力达20±0.1kPa,压力加上后开始记时,达30s时记录百分表读数。
土工合成材料试验一、 土工格栅的拉伸强度、延伸率(摘自GB/T17689-2008)1试验仪器拉力试验机:拉力试验机精度为1%,量程使用范围为10%—90%。
2 试验步骤1)试样的制备① 单拉塑料格栅采用单肋法测试时,裁取试样时将样品两侧面去掉两个肋后,在宽度方向均匀裁取10个试样。
试样应沿纵向方向保留3个节点,试样沿横方向取3个肋,剪断两侧的2肋。
② 采取多肋法法测试时,均匀裁取5个试样,试样应沿着纵向方向保留3个节点,在横向两侧剪断2肋,试样有效宽度不小于200mm。
③ 双拉塑料格栅采用单肋法测试时,均匀地从样品纵、横方向上各取10个试样,试样长度至少包括两个完整单元,且试样长度不小于100mm。
④ 采用多肋法测试时,均匀在纵、横两个方向上各裁取5个试样,试样有效宽度不小于200mm,长度至少包括两个完整单元,且长度不小于100mm。
⑤ 仲裁试验采用多肋法。
.2)试样状态调节与试验的环境标准:样品应在温度(20±2)℃环境下放置至少24 h ,并在该环境下进行试验。
3)拉伸速度:以试样夹具间距离的20%每分钟作为拉伸速度(mm/min)。
4)用夹具夹住试样两端的节点,应施加该试样标称强度1%预拉力后,开始拉伸试验,测量2%、5%伸长时间和第一峰值时的拉力,以及标称伸长率。
以算术平均值作为试验结果。
3 试验结果 1)拉伸强度按式(3.5.1-1)计算:L n Nf F ´´= ……………………(3.5.1-1)式中:F——拉伸强度,单位为千牛顿每米(kN/m);f——试样的拉力值,单位为千牛顿(kN);N——样品宽度上的肋数;n——试样的肋数;L——样品宽度,单位为米(m)。
2)标称伸长率按式(3.5.1-2)计算:%100´=D o G G e …………………… (3.5.1-2)式中: ε——标称伸长率,用%表示;△G ——达到标称强度时夹具的行程,单位为毫米(mm);G 0——试样在预拉力状态下,夹齿点间距离,单位为毫米(mm)。
土工实验报告
本次土工实验是为了评估某一地段的承载能力和土体的物理性质。
实验包括了标贯试验、剪切试验和压缩试验。
实验材料和仪器
实验采用的土样为天然河滩土,深度约为1.5米。
实验所需的
材料有标准贯入具、剪切试验仪、压缩试验仪及相关的配件设备。
实验室还配备了计算机系统,用于处理实验数据。
实验方法
标贯试验:将标准贯入具插入土样中,然后进行贯入,达到一
定深度后拔出标准贯入具,记录标贯的击数和所在深度。
重复该
操作,直至达到规定的贯入深度。
剪切试验:将土样放入剪切试验机的试验室中,用剪切方式将
土样分离,记录剪切力和土样的相对位移。
重复该操作,观察土
样的破坏情况。
压缩试验:将土样放入压缩试验仪的试验室中,施加垂直荷载于土样上方的样板上,记录荷载大小和土样的变形量。
压缩荷载一般在土样最大承载力和极限压缩程度之间进行控制,以保证实验结果的准确。
实验结果
标贯试验的结果表明,该地段的土质层较稳定,层厚约为0.6-1米,并伴随着部分砂岩和泥岩的混合。
标贯试验的数据也揭示了该土体的强度特点。
剪切试验的结果表明,该土体的剪切功效较高,在经过较大的变形后,其还能够保持一定的稳定性。
压缩试验的结果表明,土体的最大承载力约为500kN/m2,其不同层位之间的物理性质有所变化。
结论
本次土工实验对于该地段土质层的物理性质和工程特点进行了评估,其结果可以为工程建设提供重要参考。
同时,实验也为后续的地质调查和工程设计提供了实用性的方法和数据。
土工试验指导书及试验报告实验一含水量、密度、相对密度测定A 实验要求(1)由实验室提供扰动土样,或由学生现场取样,要求学生测定该土样的含水量、密度和相对密度;(2)根据实验结果要求学生确定该土的孔隙比(e)孔隙率(n)、饱和度(S r)、干土密度(ρd)和饱和密度(ρsat)等物理指标;(3)观察原状土样。
B 实验方法一、含水量试验土的含水量是土在100℃~105℃下烘至恒重时所失去的水份质量与土颗粒质量的比值,用百分数表示。
本试验采用烘干法或酒精燃烧法,烘干法为室内试验的标准方法。
(一)仪器设备:1、恒温电烘箱2、无水酒精3、天平(感量0.01g)4、称量盒(又叫烘土盒)5、干燥器(用无水氯化钙作干燥剂)(二)试验步骤:1、选取有代表性的试样不少于20g(砂土或不均匀的土应不少于50g),酒精燃烧法的试样大约5~6 g放入称量盒内立即盖紧,称称量盒和湿土质量(m1)并准确至0.01g。
记录称量盒号码、称量盒质量(m3)和m。
2、打开称量盒,放入电烘箱中在100℃~105℃温度下烘至恒重。
(烘干时间一般自温度达到100℃~105℃算起不少于6小时)。
然后取出称量盒,加盖后放进干燥器内,使冷却至室温。
3、从干燥器中取出称量盒,称取称量盒加干土的质量(m2),准确至0.01g,并将此质量记入表格内。
4、本试验须进行二次平行测定。
(三)计算:按下式计算含水量:W(%)=(m1-m2)/(m2-m3) ×100% 计算至0.1%式中:m1-m2 试样中所含水的质量;m2-m3 试样土颗粒的质量。
(四)有关问题说明:1、含水量试验用的土应在打开土样包装后立即采取(或直接现场取土),以免水份改变,影响结果。
2、本试验须进行平行测定,每组学生取两次试样测定含水量,取其算术平均值作为最后成果。
但两次试验的平行差值不得大于下列规定:含水量(%)允许平行差值(%)<40 1≥40 23、称量盒中的湿试样质量称取后由实验室负责烘干,同学们在24小时以后抽时间来实验室称干试样的质量。
