CATIA多个版本无法保存的问题

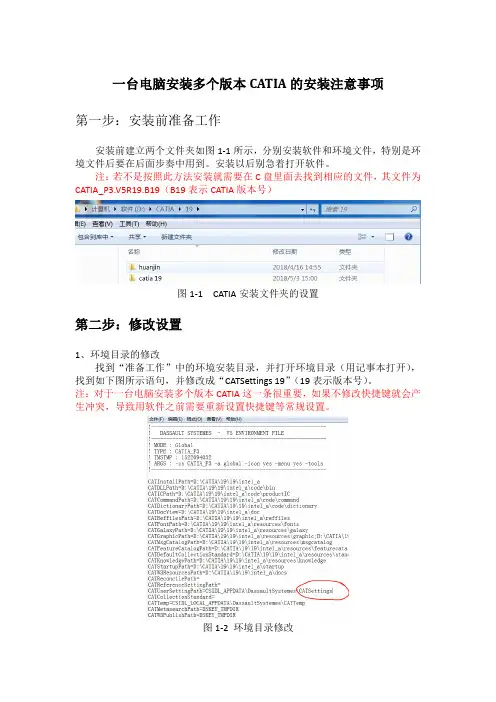

一台电脑安装多个版本CATIA的安装注意事项第一步：安装前准备工作安装前建立两个文件夹如图1-1所示，分别安装软件和环境文件，特别是环境文件后要在后面步奏中用到。

安装以后别急着打开软件。

注：若不是按照此方法安装就需要在C盘里面去找到相应的文件，其文件为CATIA_P3.V5R19.B19（B19表示CATIA版本号）图1-1 CATIA安装文件夹的设置第二步：修改设置1、环境目录的修改找到“准备工作”中的环境安装目录，并打开环境目录（用记事本打开），找到如下图所示语句，并修改成“CATSettings 19”（19表示版本号）。

注：对于一台电脑安装多个版本CATIA这一条很重要，如果不修改快捷键就会产生冲突，导致用软件之前需要重新设置快捷键等常规设置。

图1-2 环境目录修改2、修改文字包A、找到如下路径D:\CATIA19\ CATIA1919\intel_a\resources\msgcatalog\Simplified_Chinese（在桌面单击CATIA图标右键找到按照前面红色路径寻找）搜索“CATIA”这个文件后用“记事本”打开B、找到如图1-3所示字样，将其修改为对应的版本号，如"CATIA V5 19"图1-3C、修改以后打开CATIA就会出现如图1-4所示界面，会跟着你的修改发生变化，修改以后防止做设计的时候发生版本混用的情况。

图1-4第三步：常规设置1、安装好软件以后按照自己的使用习惯对各个版本进行常规设置，如：“工具——自定义”里面的快捷键等设置和“工具——选项”里面的单位等设置。

2、在进行常规设置以后找到路径“C:\Users\Administrator\AppData\Roaming\DassaultSystemes”你会发现在此文件夹里面出现了在第二步设置的文件夹，如图1-5所示：图1-53、若你已经按照自己的习惯把每个版本的设置都设置好了以后，现在就可以把图1-5里面的对应文件夹进行备份了，后面重新安装软件或者其他电脑安装软件都可以拷贝过去，不用重新设置，可以使你安装软件以后立即进入设计状态。

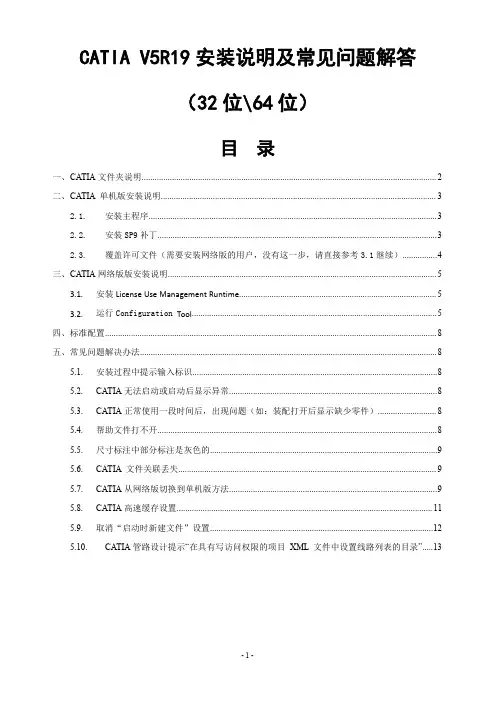

CATIA V5R19安装说明及常见问题解答（32位\64位）目录一、CATIA文件夹说明 (2)二、CATIA单机版安装说明 (3)2.1.安装主程序 (3)2.2.安装SP9补丁 (3)2.3.覆盖许可文件（需要安装网络版的用户，没有这一步，请直接参考3.1继续） (4)三、CATIA网络版版安装说明 (5)3.1.安装License Use Management Runtime (5)3.2.运行Configuration Tool (5)四、标准配置 (8)五、常见问题解决办法 (8)5.1.安装过程中提示输入标识 (8)5.2.CATIA无法启动或启动后显示异常 (8)5.3.CATIA正常使用一段时间后，出现问题（如：装配打开后显示缺少零件） (8)5.4.帮助文件打不开 (8)5.5.尺寸标注中部分标注是灰色的 (9)5.6.CATIA文件关联丢失 (9)5.7.CATIA从网络版切换到单机版方法 (9)5.8.CATIA高速缓存设置 (11)5.9.取消“启动时新建文件”设置 (12)5.10.CATIA管路设计提示“在具有写访问权限的项目XML文件中设置线路列表的目录” (13)一、CATIA文件夹说明1）、CATIA_64bit-------------------------------------------------------------适用于64位机器的CATIAV5R19 2）、CATIA_32bit------------------------------------------------------------适用于32位机器CATIAV5R19 3）、网络许可----------------------------------------------------------------------------------CATIA服务器许可4）、标准配置-------------------------------------------------------------JAC标准图框设置、生成网格线宏5）、帮助文件-------------------------------------------------与PDM集成、使用技巧、HELP等帮助文件注：1)确保计算机系统日期和时间正确，不正确的时间可能无法正常使用CATIA。

Catia保存管理的原理和应用1. 概述Catia是一款由法国达索公司开发的先进的三维设计和工程分析软件，被广泛应用于航空、汽车、船舶等制造业领域。

在使用Catia进行设计和开发过程中，保存管理是一个重要的环节。

本文将介绍Catia保存管理的原理和应用，帮助用户更好地利用Catia进行文件的保存和管理。

2. Catia保存管理的原理Catia保存管理的原理主要包括以下几个方面：2.1 文件结构Catia保存的文件以树形结构进行组织，每个文件都有一个唯一的标识符。

文件结构的组织方式有助于用户对文件进行分类、归档和查找，提高工作效率。

2.2 版本控制Catia通过版本控制来管理文件的修改和更新。

每次对文件进行修改保存，Catia都会生成一个新的版本，并自动将修改前的版本保留下来。

这样可以方便用户在需要时回溯到之前的版本，避免错误或丢失重要数据。

2.3 文件链接Catia允许用户在文件中创建链接，将不同文件之间进行关联。

这样可以使用户在一个文件中快速跳转到其他相关文件，并进行查看和修改。

2.4 数据完整性Catia通过使用校验和（Checksum）来确保文件的完整性。

当文件被保存或传输时，Catia会对文件进行校验和计算，并将结果与文件原始的校验和进行比对。

如果两者不一致，说明文件发生了错误或损坏。

3. Catia保存管理的应用Catia的保存管理功能广泛应用于以下几个方面：3.1 多人协作在多人协作的设计环境中，Catia的保存管理功能可以确保团队成员之间的文件同步和一致性。

团队成员可以通过版本控制功能对文件进行修改和更新，并及时获取最新的版本。

3.2 档案管理Catia的文件结构和版本控制功能使其成为一款优秀的档案管理工具。

用户可以通过创建文件夹和子文件夹的方式对文件进行分类和归档，同时可以通过文件链接功能将相关文件进行关联，便于查找和管理。

3.3 项目管理Catia的保存管理功能也可以应用于项目管理。

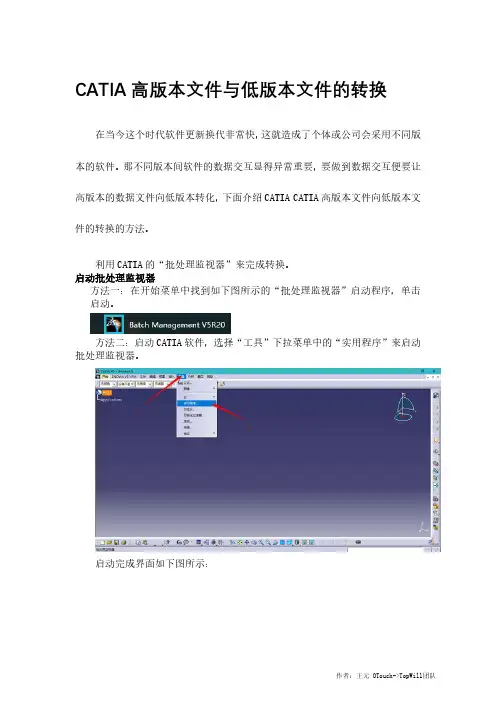

CATIA高版本文件与低版本文件的转换在当今这个时代软件更新换代非常快，这就造成了个体或公司会采用不同版本的软件。

那不同版本间软件的数据交互显得异常重要，要做到数据交互便要让高版本的数据文件向低版本转化，下面介绍CATIA CATIA高版本文件向低版本文件的转换的方法。

利用CATIA的“批处理监视器”来完成转换。

启动批处理监视器
方法一：在开始菜单中找到如下图所示的“批处理监视器”启动程序，单击启动。

方法二：启动CATIA软件，选择“工具”下拉菜单中的“实用程序”来启动批处理监视器。

启动完成界面如下图所示：
找到DownwardCompatibility 双击启动应用，
启动界面如下图所示：
“1”处下拉菜单中选择转换。

“2”处下拉菜单选择要转换成的CATIA版本
（只能向更低的版本转换）然后单击“3”处的文件夹图标，弹出选择文件对话框：
左键点击“1”处的成员，弹出文件选择浏览器
选择要转换的目标文件（注意：不能选择高于自己当前catia版本的文件），然后点击打开。

若要更改转换目标文件的环境目录，选择“2”处，然后单击“3”处的更改，来改变保存目录。

（如上图，我将其保存到桌面上）然后单击确定。

此处再更改下目标目录，该目标文件为报告文件。

单机运行，桌面上便会多出两个文件：
CATIA图标文件即为转化版本后的文件，html文件为生成转化的报告文件
到此就以完成全部工作了，你学会了吗？。
