DLZ-MA-300系列等离子体发生器说明书-2011.06.30

  • 格式：docx
  • 大小：582.76 KB
  • 文档页数：18

DLZ-MA-300系列等离子体发生器说明书烟台龙源电力技术股份有限公司2011年6月目录安全注意事项 (1)第一章概述 (2)1.1工作原理 (2)1.2主要部件 (3)第二章技术参数 (6)2.1电源 (7)2.2 载体工质 (7)2.3 冷却水 (8)第三章安装 (9)3.1验收、保管及存放 (9)3.2 等离子体发生器的安装 (9)第四章调试与运行 (10)4.1 调试过程 (10)4.2 运行 (11)第五章维护 (11)5.1 检修和维护前的准备 (11)5.2日常维护 (12)5.3 常见故障处理 (16)附录：备件清单 (17)安全注意事项声明：本说明书列出了等离子体发生器安全、可靠运行所需的基本措施，对特殊的应用，可能需要附加补充资料或进一步说明。

如遇到该情况，请与烟台龙源电力技术股份有限公司就近办事处或直接与本部联系以便获取技术支持。

如果在维修等离子体发生器时使用了未经烟台龙源认可的零件，或是由不具备资格的人员进行了不正确的操作都会增加出现危险的机会，这将导致事故的发生及设备损坏。

请仔细阅读本说明书所提供的安全信息，并严格遵守所有的安全提示。

警告第一章概述1.1工作原理DLZ-MA-300等离子体发生器为二级旋流空气稳弧等离子体发生器，其工作原理为：首先设定输出电流，当阴极2前进同阳极1接触后，整个系统具有抗短路的能力且电流恒定不变，当电流达到设定电流后，阴极缓慢离开阳极，在阴极和阳极之间形成电弧；当一定压力的空气通过电弧后，被电离为等离子体，其温度达到5000K以上，为点燃不同的煤种创造了良好的条件,原理简图如图1.1。

图1.11.2主要部件DLZ-MA-300等离子体发生器主要由阴极组件、拉弧机构、阳极支架组件、启弧阳极组件、过渡阳极组件、主阳极等组成；如图1.2所示。

1.阴极组件，2. 拉弧机构，3外罩，4. 阳极支架组件，5. 启弧阳极组件，6. 过渡阳极组件，7. 主阳极图1.21.2.1如图1.3图1.3 1.2.2 拉弧机构阴阳极通电后通1.4。

1.2.3阴阳极、拉弧机构等都在其上安装。

此外，阳极支架组件能将冷却水和载体工质引入并进行分配，冷却水管路和载体工质管路与阳极支架组件上的对应接头相连，详见图1.5。

1.2.4 外形见图1.6。

1.2.5 外形见图1.7。

进回水管路必须正确连接，不可接反，否则严重影响阴阳极寿命；一、1.2.6 主阳极发生器启动后，等离子体从主阳极出口喷出，主阳极由高导电抗氧化材料制使用寿命不低于500本产品与本公司的其它产品，包括燃烧器、冷却水系统、载体工质系统、电源系统等作为一个整体设计，即本产品只能与本公司为其特定设计的其它系统匹配使用。

等离子体系统包括：等离子体发生器、冷却水、载体工质、电源等，见图2.1。

1. 二级载体工质管路，2. 一级载体工质管路，3.等离子体发生器，4. 电源，5.进水管路，6.回水管路。

图2.1等离子体发生器在电源、冷却水和载体工质等条件具备的情况下产生等离子体；电源系统提供保证等离子体稳定运行的恒定电流，并具有完善的保护报警功能以及远程数据传输和通讯接口功能，可方便实现就地操作和远程控制及监视；载体工质系统提供用于电离产生等离子体的洁净稳定的工作气体；冷却水系统则对阴阳极进行冷却，冷却水进回水压差的大小直接影响阴阳极及整个发生器的寿命。

2.1电源电流调节范围：200A–400A电压调节范围：400VDC–600VDC最大消耗功率：200kW2.2 载体工质DLZ-MA-300型发生器产生等离子体所用的两路载体工质都是干燥洁净且压力稳定的压缩空气，方案如下：1）从空压机而来的压缩空气经过滤、去油干燥等处理后，分别送到等离子体发生器附近；2）然后每根压缩空气管道分成两路，分别提供发生器所需的一、二级载体工质。

两路载体工质管道上均装有压力表（或浮子流量计）和压力开关，把压力信号送回整流柜；3）等离子体发生器载体工质气源的压力要求为0.4MPa-0.8MPa，每台发生器的两路载体工质的总流量约为80Nm3/h；4）载体工质系统同时设计有备用吹扫管路，用于保证在等离子体发生器停用时其内部不被粉尘污染。

具体参数见表1：表12.3 冷却水等离子体发生器运行时，电弧温度大于5000K，需用水进行冷却等离子体发生器；DLZ-MA-300型发生器要求冷却水进回水最小压力差不低于0.4MPa，冷却水温度不能高于40℃。

1）冷却水可采用闭式循环水，也可单设冷却水箱供水；2）冷却水经母管分别送至发生器，单台发生器的冷却水最大流量为5t/h；3）等离子体发生器进水管道上设有手动调节阀，用于调整等离子体发生器冷却水流量，同时安装有压力表、过滤器；回水管道上装有流量开关；4）为减少冷却水对机体的腐蚀，防止高温结垢，冷却水采用除盐化学水。

具体参数为：最小压差：0.4MPa最大压差：0.8MPa最大流量：5t/h水质要求：除盐水，温度≤40℃第三章安装3.1验收、保管及存放3.1.1 设备到货与验收1、设备运到现场后，用户应在起重、运输设备及人员等方面积极配合并对到货件数与箱件清单进行核对，及时将到货及包装损坏情况反馈至我公司市场部；2、对所发现的包装损坏应明确责任，现场修复后方可入库，对设备的缺损应做好记录；3、设备开箱时由用户与制造厂共同对设备逐一清点检查，双方共同签署设备到货交验单，标明设备到货情况、存在问题及责任归属，用户可根据此单向制造厂提出修复或补供要求。

3.1.2 设备的保管及存放1、设备到现场后，按《电力基本建设火电设备维护保管规程》(SDJ68-84)和本文要求保管存放；2、对于发货部件的包装，其主要用于发货、运输，而不是现场防风避雨，防腐的主要手段，不能一律放置在露天不顾，一定要核实箱内部件；3．等离子体发生器应在室内存放，尽可能存放在有湿度控制的库房内。

3.2 等离子体发生器的安装等离子体发生器的安装应在燃烧器及一、二级风管道安装完毕后再进行。

等离子体发生器安装如图3.1所示，具体安装过程如下：1）首先将托架安装到燃烧器弯头所带的托架安装板上，然后把小车装入托架导轨；2）将等离子体发生器安放到小车顶部，并保证小车位于等离子体发生器后半部，然后合上两个钳口并拧紧小车上的蝶形螺母，将等离子体发生器固定在小车上；3）旋转小车上的手柄调节等离子体发生器的高度，使等离子体发生器主阳极与燃烧器护套组件中心高度一致,然后推动等离子体发生器插入燃烧器的护套组件内,推入过程要求顺畅，无干涉、卡滞现象；4）当等离子体发生器大部分插入后，可松开小车上的蝶形螺母，旋转手柄降低小车高度，使小车与等离子体发生器脱离，并把小车后退到托架后端远离燃烧器的位置；5）继续向护套组件内推动等离子体发生器，直到等离子体发生器到位，最后用拉杆拉紧固定耳可将等离子体发生器固定在燃烧器上。

1.固定耳（两个），2.小车，3.等离子体发生器，4.拉杆，5.护套组件，6.托架。

图3.1等离子体发生器就位并固定牢靠，待冷却水及载体工质管路吹扫完毕后，用专用管道分别将冷却水管路、载体工质管路与发生器连接，注意对应关系不要接错；并按要求连接阴阳极电缆、拉弧机构电源线等，保证牢固紧锁，接触良好。

第四章调试与运行4.1 调试过程1）检查整流柜、隔离变、等离子体发生器、控制系统等所有接线，确认接线正确、牢固；2）按相关标准，对隔离变压器、电缆等进行耐压试验、绝缘测试等工作，且整流柜调试完毕；3）就地检查等离子体发生器冷却水、载体工质管道连接良好；4）调节等离子体发生器的冷却水手动阀门使等离子体发生器进回水最小水压差不低于0.4MPa，水温不高于40℃；5）在启弧前调节载体工质的手动阀门，使一、二级载体工质的压力（流量）符合表1的要求；6）在远方控制系统显示起弧条件满足的情况下，远方进行启弧、停弧试验。

在上述试验完成的情况下，可按表1要求改变一二级载体工质的压力（流量），进行短时间的功率调节范围试验，调整范围在80-200kW之间。

4.2 运行1.确认一二级载体工质路和冷却水路已经正确连接；2.确认阴阳极电缆已经正确连接；3.确认拉弧机构运行正常；4.确认冷却水压、一二级载体工质压力（流量）满足启动条件；5．根据整流柜《LYKG1整流柜说明书》或《LYZKG-500整流柜说明书》的具体操作说明来完成等离子体发生器的冷态启动；可以根据点火的要求，在启动成功后通过适当调整等离子体发生器的工作电流并相应调整载体工质的压力（流量）来调整等离子体发生器的功率，以适应不同煤种的点火要求。

注意：如果启动后发现电压低于380V，应立即停止运行，按表1调整一二级载体工质参数后重新启动。

第五章维护5.1 检修和维护前的准备等离子体发生器的稳定性将直接影响锅炉点火的效果，所以应对发生器进行精心的维护，熟知发生器的构造与原理，遇到问题不要盲目拆卸，应认真分析现象，查找原因，准确找到原因后应本着“先易后难，先外后内”维护原则进行检修。

5.1.1本装置运行于大电流高电压，为高热部件，在从事维修工作前，必须切断供电电源，挂禁止操作牌；5.1.2准备好工具及厂家提供的专用工具；5.1.3清扫等离子体发生器上的积灰，煤粉；5.1.4现场必须有人监护。

5.2日常维护5.2 .1 阴极头阴极头（图5.1）为消耗件，在设计工况下运行，使用寿命不低于80小时；如载体工质含水或油，阴极头表面被煤粉污染等异常情况下，阴极头寿命可能达不到预定的时间。

在使用过程中，如果多次拉弧不成功或经常断弧，有可能阴极头漏水,应对其检查或更换；正常烧蚀的阴极头表面光滑，如烧蚀表面粗糙，有银白色的麻点，则阴极头有可能漏水，应对其进行检查，检查方法为：抽出阴极组件后，再接上进回水管，打开冷却水阀，检查阴极头是否有漏水。

■阴极头的更换、维护１）确认关闭整流柜电源，关闭冷却水和载体工质；２）将拉弧机构尾部推拉杆向上抬，使拉弧机构与阴极组件脱离；３）将阴极电缆卸下（如有必要），将分流尾座上的阴极进回水接头卸下，抽出阴极组件；４）用专用工具将阴极头拧下，装上新的阴极头（带密封垫），用专用工具将阴极头拧紧，再恢复分流尾座与进回水接头的连接，通水试压；5）确认无漏水后，将阴极组件插入阳极支架内，恢复分流尾座与电缆和拉弧机构的连接，盖上外罩；6）恢复冷却水，载体工质至规定值。

阴极头的日常维护主要是对表面被含油载体工质或煤粉污染后进行清理；可按照上述步骤抽出阴极组件，用砂纸打磨阴极头露出金属原色即可。

5.2.2 阳极5.2.2.1 主阳极DLZ-MA-300型发生器主阳极可见图1.8，主阳极是主要的导电元件，工作环境比较恶劣，易污染，在拉弧过程中，主阳极作为等离子体出口易烧损，主阳极的污染和烧损将影响电弧的稳定，因此达到使用寿命后需及时更换。

合集下载

等离子点火系统LYZKG-500D型整流柜说明书

等离子点火系统LYZKG-500D型整流柜说明书

LYZKG-500D型整流柜说明书（Ver 1.0）烟台龙源电力技术股份有限公司2012年11月目录安全注意事项 (2)第一章概述 (3)1.1系统组成 (3)第二章技术参数 (5)2.1 LYZKG-500D整流柜技术参数......................................................... 错误！未定义书签。

第三章安装.. (6)3.1安装准备 (6)3.2环境要求 (6)3.3系统安装 (6)第四章调试与运行 (8)4.1操作说明 (8)4.2调试准备 (11)4.3系统调试 (11)4.4运行 (12)第五章维护 (13)5.1日常维护与要求 (13)5.2常见故障及处置 (13)备件清单 (14)安全注意事项本章包括了安装、操作和维护LYZKG-500D整流柜时必须遵守的安全须知。

如果忽略此须知，则会造成设备的损坏或财产损失，甚至人身安全伤害。

只有经过审定具备资格人员，在经过操作培训和彻底理解本设备的工作原理并熟练掌握操作规程后方可对设备进行操作整流柜的安装必须按照所有的有关安全规定进行，为了确保操作人员的安全，减少电磁干扰，传动、电机和相连设备必须良好接地，接地导线的横截面积要足够大在安装时，确保不要将钻孔及电缆的碎屑灰尘进入整流柜各组件内部。

导电碎屑落入组件内部可能引起装置损坏或故障设备安装周围要确保足够的冷却通风空间，并保证设备所在密闭空间有充足通风散热能力 可控硅功率组件单元很重，严禁一人进行维护更换，以免不必要的设备损坏及人身伤害 设备在正常运行时，该装置有旋转部件(风扇)并带有危险性电压，所有的控制板和柜门必须关闭。

在进行目视检查和维护工作之前，一定要将整流柜的交流 电源断开并锁定当进行带电测量时，无论如何不能触摸电器连接处，站在绝缘的平面上并将手腕和手指上的工艺品取下 不管设备是否运行，只要存在输入电压，设备输出端子就可能存在危险电压；进行等离子体发生器阴极更换及例行检查时，务必将整流柜交流输入切断以上并不代表装置安全运行所必须采取的全部措施，如果你需要其他的资料或者本使用说明书并未覆盖设备的所有细节或变更请你与烟台龙源电力技术股份有限公司售后服务部门联系烟台龙源电力技术股份有限公司仅保证所提供的设备和逻辑能正确实现工艺要求，保证设备正常运行，不承担因违章操作或误操作导致的设备和人身伤害的责任第一章 概 述LYZKG-500D 整流柜应用三相桥式全控整流技术及专用等离子体点火电源控制技术，最大功率输出可达250kW。

等离子使用说明书

等离子使用说明书

技术多数本体阻力≤120Pa处理风量2000-50000m3/h接地电1H≤2Ω本体漏油率<3%概振间绝缘电阻≥100MΩ产品使用寿命>8年消耗功単≤1000w输入电压220v50Hz低温等高子简介低温等离子属于高压静电场的一种.它是由电子、离子、自由基和中性离子流组成。

工作状态是流行于状导电性流体，属固态、液态、气态之外第四种物质形态。

等离子发生器整体保持电中性.安全可靠。

铵离子的温度，等离子分为热平衡等离子体、非平衡等离子体和低温等离子体。

低温等高子净化工作原理采用低温等离子体净化油雾、废气等污染介质时.等离子体中的高能高离子起决定性的作用。

流星雨状的高能离子与介质内分子(原子)的内能,发生激发、高解、电离等一系列过程使污染介处子活化状态.污染介质在等离子体的作用下，产生活性自由基,被活化的污染物分子经过等离子体定向链化反应后被脱除。

当离子平均能量超过污染介质中化学键结合能时,分子链断裂.污染介质分解,井在等高子发生器吸附场作用下被收集。

在低温等高子体中,会发生各种类型的化学反应,这主要取决于等高子的平均能量、离子密度、气体温度、污染物介质内分子浓度及共存的介成成分。

浄化器风量的配置油畑产生量是以厨房社眼为技术单位, 一般一个灶眼产生油烟量为2000-3000风量每小时。

风机风量的配置风机风量要求小于浄化器的风量。

风管的配置标准配置为浄化器进出风口2-3米处,进行安装弯头、变径或风机。

实际安装受场地限制。

安装人员应计算管道截面积、管道长度、弯头风阻、管径等因素对净化效率的影响。

浄化器进出风口风管净化器法兰尺寸保持一致，变径位置变径位置要求在浄化器法兰对角线长度三倍以上。

浄化器本体的安装(仅限I型产品)浄化器交装时,场地空间小,可以选择左右进风安装,将浄化器门打开，导流板调换方向,导流板此时的方向即为进风口。

III型产品根据风向箭头指示:进风口一出风口注意！安全须知注意！安装及使用净化器前应详细阅读本“安全须知”1高压电源线不得在中间进行接续或延长,外表不可有损伤在安装和使用过程中 ,接续或延长高压电源线，可能因绝续不良导致短路、引起火灾或有触电危险。

AZM300系列电磁锁说明书

AZM300系列电磁锁说明书

AZM300More than just a solenoid interlockAZM300Protection against hazardous inertial movementsOne of the unique features of the AZM300 is the innovative patented operating principle with rotating shaft and star handle.This operating principle offers the advantage that the safety guard is pulled into its end position upon closing the guarddoor and it is held shut. The solenoid interlock can be used as an end stop, which eliminates the use of a separate doorstop. The integrated latching ensures that the closed condition of the door is maintained after the unlocking of the solenoidinterlock and that the door cannot autonomously open itself. The latching force can be easily increased by turning the starhandle by 180° from 25 N to 50 N.For safe identification of the actuator an RFID sensor is used, featuring three different coding levels thus providing protectionagainst defeat.Fields of application■ Wood-processing machinery■ Printing machines and presses■ Handling and assembly technology■ S pecial-purpose and customisedmachine construction■ Food-processing industry■ Pharmaceutical industryPrinting machines and pressesProtecting humans and machinesThe safety outputs of the AZM300Z solenoid interlock (solenoid interlock monitoring) are enabled when the safety guard is closed and the solenoid interlock is locked.For applications where process protection is required, the AZM300B version (actuator monitoring) can be used. The safety outputs of this model are enabled when the safety guard is closed and can be locked. With this device locking is not required for operation, however the ability for a proper locking is still monitored.Identical mounting for left and right hinged doorsThree actuating directionsActuation from the slim side Actuation from frontAcutation from the rearsideProtection against defeating through individual codingIf interlocking devices are defeated, the machine is not operated under the conditions foreseen by the manufacturer. The result could be a significantly increased residual risk for the operator, possibly much higher than acceptable.If the defeating incentive cannot be eliminated completely by modified or additional modes of operation, then the designer has only one element left. This is to make the defeating of interlocking devices more difficult or even impossible. (Excerpt from prEN ISO 14119).The basic version of the AZM300 accepts any suitable target. A second version only accepts the actuator that has been taught upon the first activation. And finally, a third variant is available; here, the teaching process can be repeated anarbitrary number of times. In this way, the user can choose the most suitable coding variant for the intended application as well as the desired degree of protection against defeating. This is enabled by integration of the RFID technology into the safety sensor technology.Teaching actuators without additonal toolsThe AZM300-I1 and AZM300-I2 versions with individual coding, no tool whatsoever is required for the actuator teaching procedure.The teaching process starts automatically as soon as the device is switched on. The user must connect the solenoid interlock to the operating voltage and bring the actuator into the detection range. After approx. 10 seconds, a brief cyclic flashof the AZM300 LED indicates to remove the operating voltage. Next the operating voltage is switched back on and the actuator must be placed in the detection range once again to activate the actuator code.For ordering suffix -I1, once the actuator coding process has been completed it is irreversible. For ordering suffix -I2, the teaching procedure for a new actuator can be repeated an unlimited number of times. A restart inhibit period of 10 minutes prevents thelast-minute change of an actuator, thus increasing the protection against tampering.Automatic teaching after the operatingvoltage is switched on10 minute restart inhibit following the teaching procedure of a replacement actuatorMinutesSerial diagnosticSimilar to all electronic safety sensors and solenoid interlocks from Schmersal, the AZM300 is also available with serial di-agnostic. Solenoid interlocks with serial diagnostic feature have a serial input and output cable instead of the conventionaldiagnostic output. When solenoid interlocks are wired in series, the serial diagnostic cables are wired in series, in additionto the safety channels. The thus created "common diagnostic line" is wired to a serial Diagnosic Gateway for evaluation.Up to 31 different Schmersal electronic safety devices can be wired in series.For the evaluation of the serial diagnostics line either the PROFIBUS-Gateway SD-I-DP-V0-2 or the Universal-GatewaySD-I-U-… are used. This serial diagnostic interface is integrated as a slave in an existing field bus system. In this way,the diagnostic signals can be evaluated by means of a PLC. In addition to the comprehensive diagnostic and status infor-mation, the solenoid interlock is locked or unlocked through the diagnostic cable. The device can be wired either directlyto the machine through a special Y-adapter or in the control cabinet by means of terminal blocks. Because of the use ofserial diagnostics, an input (diagnostic) and an output (locking signal) can be saved for each device in the PLC.Hygiene-sensitive applications Packaging machineryFeaturesEasy latching force adjustment ■ T he latching force can be increased from 25 N to 50 N simply by turning the star handle 180°.■ P osition I: approx. 25 N, Position II: approx. 50 N LED display ■ S mart diagnostic by means of 3-color LEDs ■ L ED green: Power LED yellow: Status LED red: FaultLarge actuator tolerances ■ A ctuator tolerance inlongitudinal direction ± 3.5 mm, lateral direction ± 2.0 mmLegend➀H igh degree of protection against tampering because of the coded RFID sensor (also available with individual coding)➁ Dampener for door stop - saves costs: no additional mounting parts required ➂ Star handle - adjustable latching force - 25 N or 50 N ➃ Mounting hole for M6 screws ➄ Connector plug M12, 8-pole ➅ Manual release ➆ LED display± 3.5 mm± 2.0 m mThe AZM300 in detail➃➅➆➄Technical dataElectronic safety sensorsAZM300 ➀ - ➁ -ST- ➂ - ➃No. Option Description➀Z Guard locking monitored B Actuator (RFID) monitored➁Standard versionI1 Individual coding (Irreversible) I2 Individual coding (re-teachable)➂ 1P2P Diagnostic outputSD2P Serial Diagnostic ➃Power to unlock (spring lock)APower to lock• Thermoplastic enclosure • 2 short-circuit proof, p-type safety outputs (24 VDC per 250 mA)• I ncreased protection against tampering by optional individual coding of safety sensor and actuator• Adjustable latching from 25N to 50N • S afety and diagnostic signals can be wired in series • I ntegral cross-wire, wire breakage and external voltage monitoring of the safety cables up to the control cabinet • LED status indication • R obust design using cleaningagent-resistant materials achieving protection class IP69K ApprovalsOrdering detailsActuator AZ/AZM300-B1• Thermoplastic• Solenoid actuator key • Dampener for end stop • RFID tagApprovalsCertification incombination withsafety sensorOrdering detailsConnector CablesA-K8P-M12-S-G-5M-BK-1-X-A-4 IP69K cable, 5 meter length A-K8P-M12-S-G-10M-BK-1-X-A-4 IP69K cable, 10 meter length A-K8P-M12-S-G-5M-BK-1-X-A-2 IP67 cable, 5 meter length A-K8P-M12-S-G-10M-BK-1-X-A-2 IP67 cable, 10 meter length MountingMP-AZ/AZM300-1 Spacer plateMS-AZ/AZM300-B1 Mounting kit for actuatorStandards: IEC 60947-5-3, IEC 60947-5-1, IEC61508, EN ISO 13849-1Enclosure: glass-fibre reinforced thermoplasticMode of operation:RFID Actuator: AZ/AZM300-B1Series-wiring: unlimited number of components, up to 200 M; max. 31components for serial diagnosisConnection: Integrated connector M12 - Integrated connector: M12, 8-pole, A-coded Switching distances to IEC 60947-5-3:Rates switching distance S n : 2 mm Assured switch-on point S ao : 1 mm Assured switch-off point S ar : 20 mm Minimum distance between two sensors: 100 mm Ambient conditions:Ambient temperature Tu: 0 °C … +60 °C Storage and transport temperature: -10 °C … +90 °C Protection class: IP66 / IP67 to EN 60529; IP69K to DIN 40050-9 Mechanical Data:Resistance to vibration: 10…150 Hz,amplitude 0.35 mmResistance to shock: 30 g / 11 ms Electrical data:Switching frequency f: 0.5 Hz Response time: 120 ms Duration of risk: < 200 ms Standby delay: ≤ 5 s Rated Supply voltage U s : 24 VDC -15% / +10%(PELV)Power consumption with solenoid enabled: 0.25 APower consumption without load: 0.1 A Required rated short-circuit current:100 AOrdering detailsNOTESAZM Rev1 7/13660White Plains RoadSuite 160Tarrytown,New York 10591Tel:(914)347-4775Fax:(914)347-1567E-mail:********************** USA 15Regan Road Unit #3Brampton,Ontario L7A 1E3Tel:(905)495-7540Fax:(905)495-7543E-mail:************************* CanadaElectronic Safety Sensor & Solenoid Interlock Product FamilySchmersal offers a wide selection of Electronic safety devices which are designed to help solve application challenges for industry while enhancing operator safety.■ N on-contact sensor principle■ 3 color LEDs indicate status, error codes ■ Integrated dual monitoring microprocessor provides continuous internal function tests ■ Highest level of safety: PLe per ISO 13849-1, SIL3 per IEC 62061■ Wired in series without detriment to safety level ■ Serial Diagnostic option for connection to PLCs ■ RFID allows for individual coding of actuators The available features from the Schmersal electronic family provide our customers multiple options when selecting the appropriate productfor any application.CSS180CSS34CSS30SAZ200/AZM200RSS36AZM300CSS16MZM100。

等离子说明书

等离子说明书

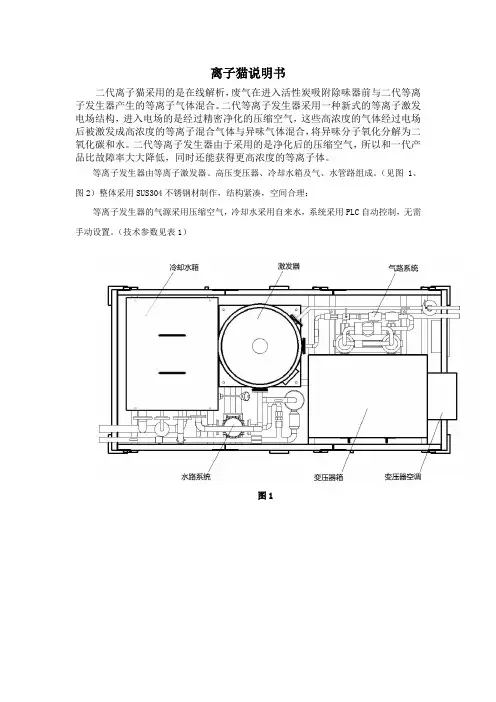

离子猫说明书二代离子猫采用的是在线解析，废气在进入活性炭吸附除味器前与二代等离子发生器产生的等离子气体混合。
