电气试验的分类

7、变更接线或试验结果时，必须首先切断电源，对被试品 放电，并将升压设备的高压部分短路接地。
8、未装地线的大电容设备，必须先放电再试验。高压直流 试验，每告一段落或试验结束后，应对该设备放电数次， 最后短路接地。
9、高压试验用的仪器、设备，非金属外壳的应与地绝缘， 金属外壳的，其外壳必须接地。
三、试验安全基本要求
5、高压试验现场必须装设遮栏、围栏或醒目的栏绳，向外 悬挂“止步!高压危险!”标志牌，并派人看守，严防人员误 入。被试品两端不在同一地点时，另一端还必须派人看守。
三、试验安全基本要求
6、加压前应认真检查试验接线、表计倍率、量程、调压器 零位及仪表的开始状态，均正确无误后，通知有关人员离 开被试设备，经试验负责人许可后方可加压。试验过程中， 操作人员应站在绝缘垫上，必须严格执行呼唤应答制度， 精神应高度集中，密切关注仪器、仪表显示数据并随时警 戒设备异常现象的发生。
10、使用摇表测设备绝缘时，应参照加压设备执行，由两人 担任，一人监护，一人操作，先断开与被测设备相连接的 接线，验明无电，确认无人工作后方可进行，在摇测过程 中，严禁他人接近设备，试验前后必须充分放电。
四、试验项目
（一）干式变压器试验项目： 1、测量绝缘电阻； 2、测量直流电阻； 3、测量变压比和极性； 4、交流耐压试验； 5、冲击合闸试验。
（4）10000V 以下至 3000V 的电气设备或回路，采用 2500V 10000MΩ 及以上兆欧表；
（5）10000V 及以上的电气设备或回路，采用 2500V 或 5000V 10000MΩ 及以上兆欧表。
（6）用于极化指数测量时，兆欧表短路电流不应低于2mA。
三、试验安全基本要求
1、高压设备试验中的任何作业，必须注意选择试验设备、 仪器、仪表的安放位置、与附近带电设备保持足够的安全 距离。

电气试验培训课件汇报人：日期:目录CATALOGUE•电气试验基础•高压电气试验•低压电气试验•电气安全与操作规程•典型案例分析与实践操作•总结与展望01CATALOGUE电气试验基础定义：电气试验是对电气设备及系统进行各种试验，以验证其性能、绝缘状况、安全运行等特性是否符合设计要求及标准规定的过程。

目的•确保电气设备及系统在正常和异常工况下均能安全、可靠地运行。

•及时发现并处理设备潜在缺陷，防止事故发生。

•为电气设备及系统的维护、检修提供科学依据。

电气试验的定义与目的电气试验的分类•预防性试验：为预防设备发生故障而进行的定期检查、试验。

按试验对象分类•特性试验：检验电气设备机械、电气性能的试验。

按试验性质分类•诊断性试验：针对设备出现的异常现象，为查明原因而进行的试验。

•绝缘试验：检验电气设备绝缘性能的试验。

010*********电气试验常用设备与工具高压试验设备•高压发生器：用于产生高压交流或直流电源。

•耐压测试仪：测试电气设备绝缘耐压能力。

绝缘电阻测量设备•绝缘电阻表：测量电气设备绝缘电阻值。

•接地电阻测试仪：测量设备接地电阻。

电气性能测试设备•继电保护测试仪：对继电保护装置进行性能检测。

•开关特性测试仪：测试开关设备的机械、电气性能。

电气试验常用设备与工具常用工具•绝缘垫、绝缘梯：提供绝缘工作环境。

•高压绝缘手套、绝缘靴：保障操作人员安全。

•电流、电压表：测量电流、电压值。

02CATALOGUE高压电气试验高压电气试验概述定义与目的01高压电气试验是对高压电气设备进行各种试验，以验证其性能、绝缘能力和安全性的过程。

目的是确保设备在正常运行时能达到预期的技术指标，并保障电力系统的安全稳定运行。

试验分类02高压电气试验一般分为绝缘试验和特性试验两大类。

这两类试验的目的和方法有所不同，但都是电力设备运行前必不可少的检测环节。

试验设备和场地03进行高压电气试验需要特定的试验设备和场地，通常包括高压发生器、测量仪表、保护设备等。

电气试验的分类一． 电气试验一般分为出厂试验、交接验收试验、大修试验、预防性试验。

1．出厂试验是电力设备生产厂家根据国家有关标准和产品技术条件规定的试验项目，对每台场产品所进行的检查试验。

试验目的在于加查产品设计、制造、工艺的质量，防止不合格产品出厂。

大容量重要设备（如发电机、大型变压器）的出厂试验应在使用单位人员的监督下进行。

每台电力设备制造厂家应出具齐全合格的出厂试验报告。

2．交接验收试验、大修试验是指安装部门、检修部门对新投设备、大修设备按照有关标准及产品技术条件或《规程》规定进行的试验。

新设备在投入运行前的交接验收试验，用来检查产品有无缺陷，运输中有无损坏等：大修后设备的试验用来检查检修质量是否合格等。

3．预防性试验是指设备投入运行后，按一定周期由运行部门、试验部门进行的试验，目的在于检查运行中的设备有无绝缘缺陷和其他缺陷。

与出厂试验及交接验收试验相比，它主要侧重与绝缘试验，其试验项目较少。

二．若按照试验的性质和要求，电气试验分为绝缘试验和特性试验两大类。

1.绝缘试验一般分为两大类：第一类是非破坏性试验，是指在较低电压下，用不损伤设备绝缘的办法来判断绝缘缺陷的试验，如绝缘电阻吸收比试验、介质损耗因数tanδ试验、泄漏电流试验、油色谱分析试验等。

这类试验对发现缺陷有一定的作用与有效性。

但这类试验中的绝缘电阻试验、介质损耗因数tanδ试验、泄漏电流试验由于电压较低，发现缺陷的灵敏性还有待于提高。

但目前这类试验仍然是一种必要的不可放弃的手段。

第二类是破坏性试验，如交流耐压试验、直流耐压试验，用比较高的试验电压考验设备的绝缘水平。

这类试验优点是易于发现设备的集中性缺陷，考验设备绝缘水平：缺点在于电压较高，个别情况下给被测试设备造成一定损伤。

应当指出，破坏性试验必须在非破坏性试验合格之后进行，以避免对绝缘的无辜损伤乃至击穿。

例如互感器受潮后，绝缘电阻、介质损耗因数tanδ试验不合格，但经过烘干处理后绝缘仍可恢复。

2.特性试验：主要是指对电力设备的
电气或机械方面的某些特性进行试验， 如电机、变压器直流电阻的测试、断路 器导电回路的接触电阻测试、互感器的 变比、极性，断路器的分合闸时间、速 度及同期性的测试等。
三． 各类试验方法各有所长，各有局限。 试验人员应对试验结果进行全面综合分 析：
1.与该产品出厂及历次试验的数据进行比较， 分析设备绝缘变化的规律和趋势； 2 .与同类或不同相别的设备的数据进行比较， 寻找异常； 3.将试验结果与《规程》给出的标准进行比较， 综合分析是否超标，判 断是否有缺陷和薄弱环 节。
预防性试验的意义
高压设备的运行条件比较恶劣，长期承受来自化 学、机械、湿度、电力等方面因素的作用，且大 部分都安装在室外， 受环境影响较大，致使电 气设备绝缘成薄弱环节而容易损坏，使某些电气 特性发生变化影响正常运行。通过认真细致的预 防性试验，可以尽早发现绝缘缺陷和薄弱环节， 电气特性的现状及其变化情况，改进绝缘维护， 减少绝缘损坏事故，延长设备使用寿命，配合检 修人员分解试验，提高检修质量和设备的可靠性， 有利于发、供、用电的安全运行。
电气试验
一、电气试验的分类
1． 电气试验是保证电力设备安全可靠 运行的重要手段，按种类一般分为出厂 试验、交接验收试验、预防性试验。
1. 出厂试验指的是电力设备生产厂家根 据国家有关标准和产品技术条件规定的 试验项目，对每台场产品所进行的检查 试验。试验目的在于检查产品设计、制 造、工艺的质量，防止不合格产品出厂。 大容量重要设备（如发电机、大型变压 器）的出厂试验应在使用单位人员的监 督下进行。每台电力设备制造厂家应出 具齐全合格的出厂试验报告。
交接试验的意义：
1.检查鉴定制造单位生产的电气设备的质量是 否合格。 2.检查电气设备运输、保管、安装过程中是否 损坏。 3.向使用单位表明电气设备的安装质量状况， 以判断设备是否能投入运行。 4.为以后设备使用部门运行监督和检修提供基 础性参考技术数据。

3、电气试验的要求
•1、试验技术的要求 4）进行绝缘试验时，应尽量将连接在一起的各种设备分离开来单独试验，同一试 验标准的设备可以连在一起试验。 5）进行与温度、湿度有关的各种电气试验时（如测量直流电阻、绝缘电阻、损耗 因数、泄漏电流等），应同时测量被试设备周围的温度和湿度。绝缘试验应在良 好的天气，且被试设备周围空气温度不低于5℃，空气相对湿度不大于80％的条件 下进行。
这类试验对绝缘考核是严格的，特别是能发现危险的集中性缺陷。通过这类 试验能保证绝缘有一定的水平和裕度，其缺点是有可能在试验中给被试设备的绝 缘造成损伤。但目前仍是绝缘试验中的一项主要方法。
为了避免破坏性试验对绝缘的损伤，破坏性试验要在非破坏性试验之后进行。
2、电气试验的分类
• 2、特性试验 通常把绝缘以外的试验统称为特性试验。这类试验主要对电气设备的电气、
4、交接试验规程简介
1、电力变压器 1）电力变压器的试验项目 1 绝缘油试验或SF6气体试验； 2 测量绕组连同套管的直流电阻； 3 检查所有分接头的电压比； 4 检查变压器的三相接线组别和单相变压器引出线的极性； 5 测量与铁芯绝缘的各紧固件及铁芯绝缘电阻； 6 非纯瓷套管的试验； 7 有载调压切换装置的检查和试验； 8 测量绕组连同套管的绝缘电阻、吸收比或极化指数； 9 测量绕组连同套管的介质损耗角正切值tanδ； 10测量绕组连同套管的直流泄漏电流； 11 变压器绕组变形试验； 12测量绕组连同套管的交流耐压试验； 13测量绕组连同套管的长时感应耐压试验带局部放电试验； 14额定电压下的冲击合闸试验； 15检查相位； 16测量噪声。
电气试验技能培训
吉林省电力科学研究院有限公司
2012.6
• 1、电气试验的目的 • 2、电气试验的分类 • 3、电气试验的要求 • 4、交接试验规程简介 • 5、如何控制试验质量

操作技能培训与考核
培训内容
包括电气试验的基本理论、操作 技巧、安全注意事项等。
培训方式
采用理论讲解和实践操作相结合的 方式，通过案例分析和模拟演练等 方式加深理解。
考核方式
对学员进行实际操作考核，评估其 掌握程度和操作技能水平。
04
电气试验安全与防护措施
电气试验安全规定与操作规程
规定
在电气试验中，必须严格遵守安全规定和操作规程，确保试验过程的安全性。
02
电气试验设备与工具
电气试验设备介绍
01
02
03
变压器试验设备
用于检测变压器的性能， 包括绝缘电阻、介质损耗 、直流电阻等。
开关柜试验设备
用于对开关柜进行全面的 检测，包括断路器、互感 器、母线等部分的性能。
电机试验设备
用于对电机进行检测，包 括绝缘电阻、直流电阻、 耐压试验等。
电气试验工具的使用方法
电气试验培训课件
汇报人： 2023-12-18
目录
• 电气试验基础知识 • 电气试验设备与工具 • 电气试验操作技能培训 • 电气试验安全与防护措施 • 电气试验数据处理与分析方法 • 实际案例分析与讨论
01
电气试验基础知识
电气试验的定义与目的
电气试验的定义
电气试验是电力系统中的一项重要工 作，旨在检测电气设备在正常状态和 异常状态下的性能和安全可靠性，保 证电力系统的稳定运行。
经验分享与总结
经验分享一
经验分享二
分享高压开关柜故障排查过程中的经验教 训
继电保护装置故障排查的心得体会
经验分享三
总结
生产线电气设备故障修复过程中的经验积 累
对本次案例分析与讨论进行总结，提炼共 性问题和解决方法，为今后工作提供参考 。

电气试验作业(特种作业)考试题库及答案(全真题库)一、选择题1. 电气试验作业人员在进行试验前，应检查试验设备是否（）。

A. 完好B. 正常运行C. 符合要求D. 安全可靠答案：C2. 下列哪种电压等级的电气设备属于高压电气设备？（）A. 500VB. 1000VC. 10000VD. 50000V答案：C3. 下列哪种试验属于电气设备的交接试验？（）A. 绝缘电阻测试B. 直流电阻测试C. 交流耐压试验D. 绝缘油试验答案：C4. 在进行电气试验时，应确保试验现场（）。

A. 无杂物B. 通风良好C. 严禁烟火D. 所有人员远离试验设备答案：C5. 电气试验作业人员在进行试验时，应穿戴（）。

A. 防静电服B. 防护眼镜C. 绝缘手套D. 防尘口罩答案：C二、判断题1. 电气试验作业人员在进行试验前，不需要检查试验设备的状态。

（）答案：错误2. 电气试验作业人员在进行试验时，可以不穿戴防护用品。

（）答案：错误3. 电气试验作业人员在进行试验时，应确保试验现场环境安全，并做好安全防护措施。

（）答案：正确4. 电气试验作业人员在进行试验时，可以边操作边与他人交谈。

（）答案：错误5. 电气试验作业人员在进行试验时，应确保试验设备与被试验设备之间的连接正确可靠。

（）答案：正确三、填空题1. 电气试验作业人员在进行试验前，应检查试验设备的（）、（）和（）。

答案：完好、正常运行、符合要求2. 电气试验作业人员在进行试验时，应穿戴（）、（）和（）等防护用品。

答案：绝缘手套、防护眼镜、防静电服3. 电气试验包括（）、（）、（）和（）等内容。

答案：绝缘电阻测试、直流电阻测试、交流耐压试验、绝缘油试验四、简答题1. 请简述电气试验作业人员在进行试验时应注意的安全事项。

答案：电气试验作业人员在进行试验时应注意以下安全事项：（1）检查试验设备的状态，确保设备完好、正常运行且符合要求。

（2）穿戴防护用品，如绝缘手套、防护眼镜、防静电服等。

电气试验的分类
1. 直流耐压试验呀，就好比是给电气设备来一场特别的“压力测试”。

比如说，给电缆做直流耐压试验，能看看它承受直流电压的能力咋样。

这样就知道它是不是个“坚强”的家伙啦，能不能稳定可靠地工作呀！
2. 交流耐压试验，这可是个“大考验”呢！就像要让电气设备去冲过一道难关。

就拿变压器来说吧，进行交流耐压试验，是为了检验它在实际运行中遇到交流电时会不会“掉链子”。

你说重要不重要？
3. 绝缘电阻测试呀，它类似于给电气设备的绝缘性能打个分。

像电机的绝缘电阻测试，能清楚看到它的绝缘好不好，这可是直接关系到安全的呢！要是绝缘不行，那可不得了，多危险呀！
4. 局部放电测试呢，就仿佛是在寻找电气设备里的那些“小调皮”。

例如在开关柜里进行局部放电测试，能及时发现那些潜在的小问题，不然等出大问题就晚啦，不是吗？
5. 雷电冲击耐压试验，哇，是不是听起来就很刺激！这就像是给电气设备来一场“闪电风暴”的洗礼。

像避雷器做这个试验，就是要看看它能不能在雷电的冲击下保护好设备呀！
6. 介质损耗因数测试，相当于给电气设备的介质健康状况做个体检。

电容式套管的介质损耗因数测试就能反映出它的介质有没有损耗过度呀，这可不能忽视呀！
7. 泄漏电流测试，这就像在检测电气设备有没有偷偷“泄密”。

对绝缘子进行泄漏电流测试，能知道它有没有“守好秘密”，保障设备的正常运行呀！
我觉得呀，这些电气试验分类都好重要呀，每一个都像是给电气设备的不同方面进行细致的检查和把关，让我们能更好地了解和使用它们，确保它们安全可靠地工作呢！。

四、绝缘试验方法分类：
• （1）非破坏性试验：是指在较低的电 压下，或是用其他不会损伤绝缘的办 法来测量各种特性，从而判断绝缘内 部的缺陷。实践证明，这类方法是有 效的，但由于试验的电压效低，有些 缺陷不能暴露，目前还不能只靠它来 可靠的判断绝缘水平，还需要我们不 断地改进非破坏性试验方法。
• （2）破坏性试验：也称为耐压试 验。这类试验对绝缘的考验是严格 的，特别是能揭露那些危险性较大 的集中性缺陷。通过这类试验，能 保证绝缘有一定的水平和强度，其 缺点是可能在试验中给被试设备的 绝缘造成一定的损伤，但在目前仍 然是绝缘试验中的一项主要方法。
二、电气试验的分类：
• 按试验的作用和要求不同，电气设备的试 验可分为： • （1）绝缘试验： • （2）特性试验： • 电气设备的绝缘缺陷，一种是制造时潜伏 下来的；一种是在外界作用下发展起来的。 外界作用有工作电压、过电压、潮湿、机 械力、热作用、化学作用等。
三、绝缘缺陷的分类：
• （1）集中性缺陷:如绝缘子的瓷质开裂；发电机 绝缘的局部磨损、挤压破裂；电缆绝缘的气Байду номын сангаас在 电压作用下发生局部放电而逐步损伤绝缘；其他 的机械损伤、局部受潮等等。 • （2）分布性缺陷:指电气设备的整体绝缘性能下 降，如电机、套管等绝缘中的有机材料受潮、老 化、变质等等。 • 绝缘内部缺陷的存在，降低了电气设备的绝缘水 平，我们可以通过一些试验的方法，把隐藏的缺 陷检查出来。
电气试验基本知识
电气试验基本知识
• 一、电气试验的作用： • 电力系统包括众多的电气设备，有些电气设备的故 障甚至会威胁到整个系统的安全供电。电力生产的实践 证明，对电气设备按规定开展试验工作，是防患于未然， 保证电力系统安全、经济运行的重要措施之一。所谓 “预防性试验”由此得名。 • 对于新安装和大修后的电气设备进行试验，称为交 接验收试验。其目的是鉴定电气设备本身及安装和大修 的质量。交接验收试验和预防性试验的目的是一致的。

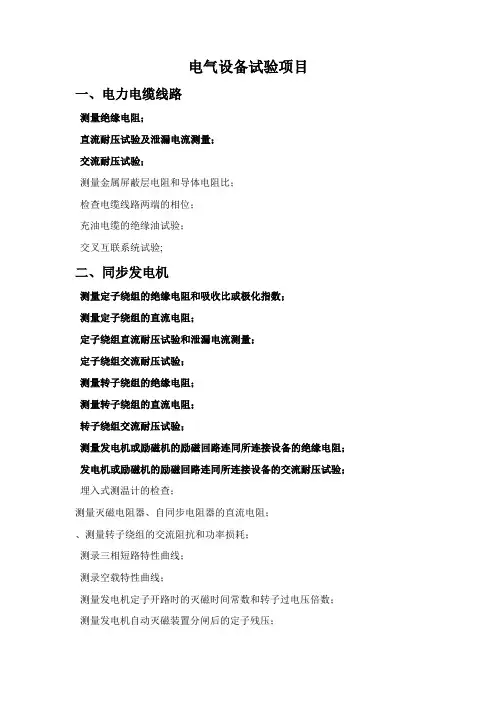

电气设备试验项目一、电力电缆线路测量绝缘电阻；直流耐压试验及泄漏电流测量；交流耐压试验；测量金属屏蔽层电阻和导体电阻比；检查电缆线路两端的相位；充油电缆的绝缘油试验；交叉互联系统试验;二、同步发电机测量定子绕组的绝缘电阻和吸收比或极化指数；测量定子绕组的直流电阻；定子绕组直流耐压试验和泄漏电流测量；定子绕组交流耐压试验；测量转子绕组的绝缘电阻；测量转子绕组的直流电阻；转子绕组交流耐压试验；测量发电机或励磁机的励磁回路连同所连接设备的绝缘电阻；发电机或励磁机的励磁回路连同所连接设备的交流耐压试验；埋入式测温计的检查；测量灭磁电阻器、自同步电阻器的直流电阻；、测量转子绕组的交流阻抗和功率损耗；测录三相短路特性曲线；测录空载特性曲线；测量发电机定子开路时的灭磁时间常数和转子过电压倍数；测量发电机自动灭磁装置分闸后的定子残压；测量相序；测量轴电压；定子绕组端部固有振动频率测试及模态分析；定子绕组端部现包绝缘施加直流电压测量;三、交流电动机1 测量绕组的绝缘电阻和吸收比；2 测量绕组的直流电阻；3 定子绕组的直流耐压试验和泄漏电流测量；4 定子绕组的交流耐压试验；5 绕线式电动机转子绕组的交流耐压试验；6 同步电动机转子绕组的交流耐压试验；7 测量可变电阻器、起动电阻器、灭磁电阻器的绝缘电阻；8 测量可变电阻器、起动电阻器、灭磁电阻器的直流电阻；9 测量电动机轴承的绝缘电阻；10 检查定子绕组极性及其连接的正确性；11 电动机空载转动检查和空载电流测量;四、电力变压器1 SF6 气体试验；2 测量绕组连同套管的直流电阻；3 检查所有分接头的电压比；4 检查变压器的三相接线组别和单相变压器引出线的极性；5 测量与铁心绝缘的各紧固件连接片可拆开者及铁心有外引接地线的绝缘电阻；6 非纯瓷套管的试验；7 有载调压切换装置的检查和试验；8 测量绕组连同套管的绝缘电阻、吸收比或极化指数；9 测量绕组连同套管的介质损耗角正切值tan δ ；10 测量绕组连同套管的直流泄漏电流；11 变压器绕组变形试验；12 绕组连同套管的交流耐压试验；13 绕组连同套管的长时感应电压试验带局部放电试验；14 额定电压下的冲击合闸试验；15 检查相位；16 测量噪音;五、真空断路器1 测量绝缘电阻；2 测量每相导电回路的电阻；3 交流耐压试验；4 测量断路器主触头的分、合闸时间,测量分、合闸的同期性；5 测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻；6 断路器操动机构的试验六、隔离开关、负荷开关及高压熔断器1 测量绝缘电阻；2 测量高压限流熔丝管熔丝的直流电阻；3 测量负荷开关导电回路的电阻；4 交流耐压试验；5 检查操动机构线圈的最低动作电压；6 操动机构的试验;七、避雷器1 测量金属氧化物避雷器及基座绝缘电阻；2 测量金属氧化物避雷器的工频参考电压和持续电流；3测量金属氧化物避雷器直流参考电压和0 .75 倍直流参考电压下的泄漏电流；4 检查放电记数器动作情况及监视电流表指示；5 工频放电电压试验;八、1kV 及以下电压等级配电装置和馈电线路1、测量绝缘电阻2、交流耐压试验,九、接地装置1 接地网电气完整性测试；2 接地阻抗十、低压电器1 、测量低压电器连同所连接电缆及二次回路的绝缘电阻；2、低压电器连同所连接电缆及二次回路的交流耐压试验十一、互感器1 测量绕组的绝缘电阻；2 测量35kV 及以上电压等级互感器的介质损耗角正切值tan δ ；3 局部放电试验；4 交流耐压试验；5 绝缘介质性能试验；6 测量绕组的直流电阻；7 检查接线组别和极性；。

19
5.5 安全工器具使用的危险点
1.使用前应对安全工器具进行检查，防止安全工器具存在隐患（例 如操作绝缘杆、绝缘挡板受潮等），造成人身触电。
2.检查现场使用的绝缘手套、绝缘靴（鞋）试验合格不超期，使用 前确认无破损，防止绝缘手套、绝缘靴（鞋）不合格导致的触电。
20
5.6 人员素质的危险点
1.工作负责人在工作前应注意观察、询问人员身体状况是否满足工 作要求；合理安排工作人员。
2. 安全合理布置试验场地，做好安全措施，与带电设备保证足够的安全 距离。测量、控制及操作装置应在就近处放置，以便于操作及读数。
3. 必须正确无误地接线、操作。 4. 记录人员详细记录被试设备编号、试验项目、测试数据、使用仪器编
号，以及试验时的温度、湿度、日期、试验人员等，最后整理好试验 报告。 5. 对于测试数据反映出的设备缺陷应及时向负责人及领导反映，并填写 有关记录。
10
4.1 全面的安全技术知识
7. 变更接线或试验结束时，应首先断开试验电源放电，并将升压设备 的高压部分短路接地。
8. 未装地线的大电容被试设备，应先行放电再做试验。高压直流试验 时，每告一段落或试验结束时，应将设备对地放电数次，并短路接 地。
9. 试验结束时，试验人员应拆除自装的接地短路线，对被试设备进行 检查并清理现场。
1.核对并正确悬挂标示牌 和装设遮栏（围栏），以 免对工作人员形成误导， 导致触电。
2.开工前应对危险点进行 详细交待、做好预控，工 作班成员应明确自己当天 的工作任务。
危险点分析
3.工作负责人和专职监护 人应恪尽职守，全面履行 自己的安全职责。
4.应检查核对后规范正确 的装设接地线，确保接地 可靠良好。
13

电气调试项目所需设备
• 400V系统 • 必备：兆欧表（500V）、相序表、三用表。 • 电动机：转向测试仪、直流电阻测试仪（100KW以上电动 机使用）。 • 电流互感器：CT变比测试仪。 • 综保及表计：微机继电保护测试仪。 • 电容器：三用表（带电容档）。
电气调试项目所需设备
• 6KV-10KV • 必备：直流电源、兆欧表（2500V）、相序表、三用表、 核相仪、高压电笔、绝缘手套、绝缘靴。 • 电动机：串联谐振（或相应容量的交流耐压设备）、直流 电阻测试仪、直流高压发生器（同步机及发电机）、转向 测试仪。 • 变压器：绝缘油测试仪（干式变不需要）、串联谐振（或 相应容量的交流耐压设备）、直流电阻测试仪、变压器变 比测试仪。 • 电压互感器：三倍频耐压、电压表（三用表）、电流表（ 量程1000mA）、变压器变比测试仪。 • 电流互感器：CT变比测试仪、串联谐振（或交流耐压设备 ）。
电气试验的分类
• 电气试验一般分为出厂试验、交接验收试验、大修试验、预防性试验 • 出厂试验是电力设备生产厂家根据国家有关标准和产品技术条件规定 的试验项目，对产品所进行的检查试验。试验目的在于检查产品设计 、制造、工艺的质量，防止不合格产品出厂。大容量重要设备（如发 电机、大型变压器）的出厂试验应在使用单位人员的监督下进行。每 台电力设备制造厂家应出具齐全合格的出厂试验报告。 • 交接验收试验、大修试验是指安装部门、检修部门对新投入设备、大 修设备按照有关标准及产品技术条件或《电气试验规程》规定进行的 试验。电气设备通常是由专门电气安装单位施工安装，安装结束后， 安装单位在正式移交给使用单位时，要对电气设备进行试验，这种试 验称为电气设备的交接试验。新设备在投入运行前的交接验收试验， 用来检查产品有无缺陷，运输中有无损坏等：大修后设备的试验用来 检查检修质量是否合格等。

电气设备检测试验电气设备是现代工业、交通、通信等领域中不可或缺的重要设备，它们的功能直接关系到相关行业的安全、效率和经济利益。

为了确保电气设备的良好运行和品质，电气设备检测试验成为一项必要且重要的工作。

本文将详细介绍电气设备检测试验的相关内容。

一、电气设备检测的分类1. 设备检查：设备检查主要是为了检查设备的可靠性、完整性，以及设备是否满足安全、环保等法规标准。

设备检查的主要目的是确认设备的运行状况和质量。

2. 初次检验：初次检验是在设备的生产和安装过程中进行的，以验证设备是否符合相关国家安全标准。

初次检验主要包括设备参数测试、设备接地检查、安全开关检查、线路阻抗检查等内容。

3. 定期检验：定期检验是为了确认设备是否能在整个运行周期中保持稳定的性能，通常每年进行一次。

定期检验的主要目的是确认设备的性能、安全性及环保性。

4. 特殊检验：特殊检验是在设备发生异常状态时进行的检查，处理异常状态，保障设备安全，最大限度的减少损失。

二、电气设备检测的对象1. 电机：电机是现代工业中运用广泛的关键设备，使用时必须按照安全标准进行定期检验和维护保养，以确保电机的安全性和长时间的使用寿命。

2. 电子设备：电子设备是现代通讯、计算机等领域必不可少的设备，使用时需要定期检验其电路、阻值、容值、电感等各项参数，以保证设备性能的稳定。

3. 焊机：焊机是制造业中广泛使用的设备，使用时必须排除其短路、过热等故障，以确保焊接质量和安全性。

4. 电缆：电缆是现代工业中经常使用的输电线路材料，使用时需要检测其的绝缘阻值、耐压试验、耐热性等参数，以确保电缆性能的稳定和安全性。

三、电气设备检测的方法1. 物理测试：物理测试是一种直接测量检测方法，如使用万用表等仪器对电气设备的电学参数进行测量，以确定设备的可靠性和性能。

2. 软件测试：软件测试是一种通过软件仿真验证设备的性能和状态的测试方法，如使用Matlab等软件，通过输入不同的控制参数，对电气设备的反应进行模拟，以确保设备的正常运行。

发电机电气试验发电机是一种将机械能转化为电能的设备，广泛应用于电力、交通等领域。

在发电机生命周期的不同阶段，都需要进行电气试验，以保证其正常运行和安全性。

本文将对发电机电气试验的相关知识进行介绍和分析。

发电机电气试验的分类发电机电气试验可按照电气参数的种类分类，分为以下几种类型：负载特性试验负载特性试验主要是测试发电机在不同负载下的输出电功率与负载电流之间的关系，主要参数有正向电压降、反向电压降、电流、功率因数、频率、效率等。

负载特性试验可分为单载试验和多载试验两种形式。

绝缘试验绝缘试验是检测发电机绝缘性能的一种方法，主要包括耐压试验和绝缘电阻测试。

耐压试验是指在规定条件下，通过加给定电压对发电机的绝缘系统进行测试，以确定绝缘系统的强度和稳定性。

绝缘电阻测试是指测试发电机的各电气部件与机壳之间和各电气部件之间的电阻。

机械试验是对发电机机械性能的测试，主要包括轴承、平衡、几何尺寸、机壳和连接部件等。

其中，轴承试验是发电机常见故障之一，轴承故障会引起失衡、振动、噪声等问题，甚至会导致发电机严重损坏，因此轴承试验尤为重要。

发电机电气试验的方法发电机电气试验主要包括实验室内试验和现场试验两种方法。

实验室内试验实验室内试验是在专门的试验室中进行的试验。

实验室内试验通常需要经过以下步骤：1.检查试验设备及仪器仪表：在试验设备投入使用前，需要检查仪器仪表、电源、调节器、传感器等试验设备，确保其正常工作。

2.导通线路：将试验设备与测试发电机的线路连接好并调整其电参数，确认线路连接稳定。

3.负载特性试验：按照计划进行负载特性试验，记录各项参数。

4.绝缘试验：按照计划进行绝缘试验，记录各项参数。

5.机械试验：按计划进行机械试验，记录各项参数。

6.数据处理：对实验数据进行处理和分析，并撰写试验报告。

现场试验是在发电机安装完成后，在其正常运行条件下进行的试验。

现场试验的方法有以下几点需要注意：1.确认试验范围和要求：进行现场试验前，需要确认试验的范围和要求，并准备好所需的仪器和设备。

1电气试验的作用电力系统包括众多的电气设备，有些电力设备的故障甚至会威胁到整个系统的安全供电。

电力生产的实践证明，对电气设备按规定开展检测试验工作，是防患于未然，保证电力系统安全、经济运行的重要措施之一。

所谓“预防性试验” 由此得名。

对于新安装和大修后的电力设备进行的试验，称为交接验收试验。

其目的是鉴定电力设备本身及其安装和大修的质量。

交接验收试验和预防性试验的目的是一致的。

2按试验目的不同分类（1）交接试验电气设备通常是由专门电气安装单位施工安装的，安装结束后，安装单位在正式移交给使用单位时，要对电气设备进行试验，这种试验称为电气设备的交接试验。

（2）预防性试验预防性试验是一种针对已投入运行的电气设备而进行的试验。

它主要是以预防为主，电气设备不论运行情况如何，经过一定的运行时间后，都要进行定期试验，通常是结合电气设备的大修或小修来进行。

电气设备预防性试验是判断设备能否继续投入运行、预防设备损坏及保证安全运行的重要措施。

3按试验内容的不同分类（1）特性参数试验特性参数试验通常是指对电气设备的电气和机械方面的某些特性进行测试，如线圈的极性、变压器的接线组标号、断路器的分合闸时间、合闸接触器以及分合闸电磁铁线圈的最低动作电压；测定发电机的各种损耗、空载及短路特性的录制等。

（2）绝缘试验绝缘试验是指对电气设备绝缘状况进行检查、鉴定的试验。

据统计，在电力系统各种事故中，绝缘事故占主导地位，为了保证电气设备的安全运行和使用寿命，必须对其进行绝缘试验。

4电力试验的总体要求（1）《电力设备预防性试验规程》和《交接试验规程》的各项规定是检查设备的基本要求，应认真执行。

在维护、检修、交接工作中，有关人员还应执行部颁检修、运行的有关规定，不断提高质量，坚持预防为主，积极改进设备，使设备能长期、安全、经济地运行。

（2）坚持科学的态度，对试验结果必须全面地、历史地进行综合分析，掌握设备性能变化的规律和趋势。

要加强技术管理，健全资料档案，开展技术革新，不断提高试验技术水平。

（四）、回路电阻测试步骤及要求
1cm
课程小结
回路电阻 的概念
回路电阻 测试的目的
回路电阻 测试的注意事项
回路电阻 测试的要求
课后作业
电气试验项目
一、绝缘电阻检测 二、导电回路电阻测试 三、接地导通性测试 四、高压开关机械特性测试 五、六氟化硫气体检漏 六、六氟化硫气体测试 七、绝缘安全工器具使用及保管维护
三、接地导通性测试
（五）、接地导通性试验标准
1.状况良好的设备测试值应在50mΩ以下； ）2.50mΩ～200mΩ的设备状况尚可，宜在以后例行测 试中重点关注其变化， 重要的设备宜在适当时候检 查处理； 3. 200mΩ～1Ω的设备状况不佳，对重要的设备应尽 快检查处理，其它设备宜在适当时候检查处理； 4. 1Ω以上的设备与主地网未连接，应尽快检查处理； 5.独立避雷针的测试值应在500mΩ以上； 6.测试中相对值明显高于其它设备，而绝对的定义
绝缘体在直流电压的作用 下产生极化、电导等物理过程， 由所加直流电压和流过绝缘体 的电流之比即为绝缘体的绝缘 电阻。 由于在绝缘体整个加压的过程 中，电流始终都在变化，因此， 我们规定绝缘体的绝缘电阻是 指电流稳定时对应的绝缘电阻 数值。
一、绝缘电阻检测
（一）、绝缘电阻的定义
一、绝缘电阻检测
（六）、对试验结果的判断
将所测得的结果与有 关数据比较，这是对实验 结果进行分析判断的重要 方法。通常用来作为比较 的数据包括：同一设备的 各相间的数据、出厂试验 数据、耐压前后数据等。 如发现异常，应立即查明 原因或辅以其他测试结果 进行综合分析、判断。
二、吸收比和极化指数检测
绝缘电阻 会减小
不同的电压等级 采用不同电压 的兆欧表
绝缘介质 吸收的性能
