单相国网电能表介绍(DDZY188C-Z)

单相费控智能电能表杭州海兴电力科技股份有限公司序言适用范围：本说明书适用以下单相费控智能电能表：注：DDZY208C-Z型\ DDZY208-Z型支持低压电力线载波通讯方式。

DDZY208C-J型\ DDZY208-J型支持微功率无线通讯方式。

DDZY208C 型\DDZY208C-Z型\ DDZY208C-J型支持CPU智能卡读写功能。

请根据您的产品选择阅读。

版本：V1.01产品简介1.1概述单相费控智能电能表是采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和使用寿命。

可根据具体产品型号选配低压电力线载波通讯模块或者微功率无线通讯模块，以及CPU智能卡读写接口。

1.2依据标准1.3工作原理单相费控智能电能表由电压采样网络、电流采样网络、存储器、和MCU组成数据处理单元；由交流电源、电池组成供电单元；由LCD显示、红外通信、RS485通信、按键、载波通注：载波、微功率无线、IC卡接口可选配。

1.4技术参数2主要功能2.1电能计量有功电能计量●具有正反向有功电能计量和分时电能计量功能，并可设置有功组合方式。

●保存当前和最近12个月的组合有功、正向有功、反向有功总和各费率电能量，结算时间可设定为1至28日的整点时刻。

2.2瞬时量测量可测量、记录、显示当前电压、电流、功率、功率因数等电网参数，测量误差（引用误差）不超过±1％。

2.3冻结功能2.3.1日冻结：保存最近62次的日冻结时间、正向有功、反向有功总、尖、峰、平、谷电能量和瞬时功率，日冻结时间可设。

2.3.2整点冻结：保存最近254次的整点冻结时间、正向有功、反向有功总电能量，整点冻结起始时间、时间间隔可设。

2.3.3定时冻结：保存最近60次的定时冻结时间、正向有功、反向有功总、尖、峰、平、谷电能量和瞬时功率，包括年、月、日、小时为周期的定时冻结。

2.3.4瞬时冻结：保存最近3次的瞬时冻结时间、正向有功、反向有功总、尖、峰、平、谷电能量和瞬时功率，在收到瞬时冻结命令后立即冻结。

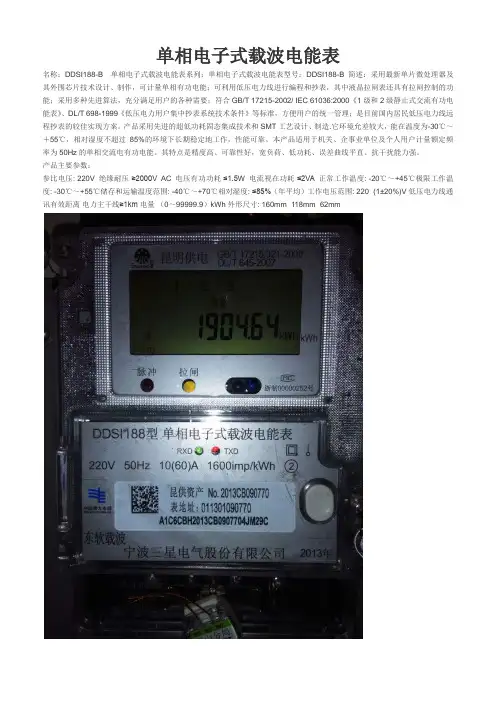

单相电子式载波电能表名称：DDSI188-B单相电子式载波电能表系列：单相电子式载波电能表型号：DDSI188-B简述：采用最新单片微处理器及其外围芯片技术设计、制作，可计量单相有功电能；可利用低压电力线进行编程和抄表，其中液晶拉闸表还具有拉闸控制的功能；采用多种先进算法，充分满足用户的各种需要；符合GB/T 17215-2002/ IEC 61036:2000《1级和2级静止式交流有功电能表》、DL/T 698-1999《低压电力用户集中抄表系统技术条件》等标准，方便用户的统一管理；是目前国内居民低压电力线远程抄表的较佳实现方案。

产品采用先进的超低功耗固态集成技术和SMT工艺设计、制造.它环境允差较大，能在温度为-30℃～＋55℃，相对湿度不超过85%的环境下长期稳定地工作，性能可靠。

本产品适用于机关、企事业单位及个人用户计量额定频率为50Hz的单相交流电有功电能。

其特点是精度高、可靠性好，宽负荷、低功耗、误差曲线平直、抗干扰能力强。

产品主要参数：参比电压: 220V绝缘耐压≥2000V AC电压有功功耗≤1.5W电流视在功耗≤2VA正常工作温度: -20℃～+45℃极限工作温度: -30℃～+55℃储存和运输温度范围: -40℃～+70℃相对湿度: ≤85%（年平均）工作电压范围: 220×(1±20%)V低压电力线通讯有效距离电力主干线≥1km电量（0～99999.9）kWh外形尺寸: 160mm×118mm×62mm10、丰富的自检、纠错和报警功能；11、停电后可通过按钮、手抄器唤醒显示，可远红外抄表；12、10级密码保护，多次密码错误后通讯锁定，支持单级密码闭锁功能；13、记录多种冻结数据，形成由事件记录、负荷曲线及冻结数据组成的图形化用电异常分析；14、监测电表运行状态，实时主动上报窃电、非法操作和故障等报警信息。

15、采用RS-485和载波电力线进行数据通信；不带IC卡口，支持通信远程拉合闸。

日冻结：存储每天零点时刻的电能量，可存储60天的数 据整。点冻结：存储整点时刻或半点时刻的有功总电能，可存 储254个数据。
支持尖、峰、平、谷四个费率。
24小时内至少可以设置14个时段；时段最小间隔为15分钟，且应大 于电能表内设定的需量周期；时段可以跨越零点设置。
具有两套可以任意编程的费率和时段，并可在设定的时间点起用另一 套费率和时段。
投切信号输出）
永久记录电能表清零事件的发生时刻及清零时的电能量数据。
记录编程总次数，最近10次编程的时刻、操作者代码、编程项 的数据标识。
记录校时总次数（不包含广播校时），最近10次校时的时刻、 操作者代码。
记录掉电的总次数，最近10次掉电发生及结束的时刻。
记录最近10次远程控制拉闸和最近10次远程控制合闸事件，记 录拉、合闸事件发生时刻和电能量等数据。
两套时区表可以任意编程，并可设定两套时区表切换时间，定时在两 套时区表之间切换，通过电表运行状态3中的bit5了解表计当前使用的 是第1套还是第2套时区表。
两套日时段表可以任意编程，并可设定两套日时段表切换时间，定时 在两套日时段表之间切换，通过电表运行状态3中的bit0了解表计当前 使用的是第1套还是第2套日时段表。
2、表号设置卡 需要编程键配合，在公钥状态下； 从起始表号到终止表号，每次成功修改一只表计后，卡内当 前表号加1； 生成编程记录； 注：本地费控表表号仅能通过表号设置卡设置。
3、增加电量卡 需要编程键配合，在公钥状态下； 每次操作成功后，将卡类购电金额加到剩余金额上，购电次数 加1；生成购电记录。
总表 总表
RS485总线 RS485总线
集中器
变压器
集中器 电力线载波
变压器
电力线载波

DDZY22C-Z说明书1．概述DDZY22C-Z 型单相费控智能电能表，采用当今最先进的电能表专用集成电路、微处理器、永久保存信息的不挥发性存贮器、宽温液晶显示等技术和 SMT工艺设计、制造，是高精度、宽负载、高灵敏、低功耗，供计量额定频率为 50/60Hz的单相电网中的交流有功电能，该表集众多功能于一体，实现了正、反向有功、分时电能计量以及远传实时电压、电流、零线电流、功率、功率因数等，并可通过 IC卡售电系统实现用户“先买后用”的预付费功能，又可灵活预置多种功能：冻结电量、故障报警、自动断电、开盖记录、自动抄表等功能。

以 IC 卡、PC 机和掌上电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有红外、RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

供电部门可通过计算机和 IC 卡售电管理系统对用户预置购电量，并可设置剩余报警电量、跳闸报警电量、协议透支电量等。

此电能表一表，一卡，一加密模块，智能表上的所有数据信息均经加密处理，保障了用户的用电利益，同时售电管理系统中存储用户地址、姓名、以及此用户表的出厂表号、表常数等信息，便于用电管理与用电监察。

销售电话：0731-********1.1 性能1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高，为方便供电部门对表的标准化管理，表内设有误差微调装置。

1.1.2、当电源失电后，不可充环保锂电池作为后备电源，保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合隔离脉冲输出接口，以便于进行误差测试或脉冲采集，脉冲输出常数与标牌标志的表常数一致。
