基于单片机的红外遥控解码电路的设计

毕业论文（设计）论文（设计）题目：基于单片机的红外遥控解码器设计所属系别信息工程系专业班级 10大专电子信息工程技术2班姓 名学 号指导教师撰写日期 2013 年 4月本设计是一种以单片机和一体化红外接收器为核心，由单片机最小系统、通信模块、红外接收模块和液晶显示模块组成。

通过红外遥控接收头HS0038将光信号转变成电信号，经放大、解调、滤波后，将遥控脉冲波形送入单片机AT89S52中，利用相应的硬件滤波功能和软件滤波算法，对的输出信号进行信号识别、解码的实时动态处理，得到红外遥控器相应按键键码，单片机将得到的数据送入显示驱动电路，再通过LCD1602更直观的显示出来，实现单片机的红外解码。

经过解码后，可以将多种遥控器进行合成，实现一个遥控器控制多台电器设备。

即减少了遥控器的数量，同时又增强了遥控器的功能。

通过对电路的设计和实际调试，可以在液晶显示模块显示出来红外源码，从而验证了本设计是可行的。

关键词：AT89S52，红外接收HS0038，红外解码The design is a microcontroller and integrated infrared receiver as the core, from the smallest single-chip system, the communication module, the infrared receiving module and liquid crystal display module. Receiving head HS0038 the light signal is converted into electric signal through the infrared remote control, after amplification, demodulation, filtering, remote control pulse waveform into the SCM AT89S52, using the corresponding hardware filter and software filtering algorithm, the output signal of the signal recognition, real-time dynamic processing of infrared remote control decoding, obtained the corresponding key code, SCM will get data into the display driving circuit, and then through the LCD1602 display, infrared decoder chip. After decoding, can be a variety of remote controller synthesis, the realization of a remote control a plurality of electric equipment. Namely, reducing the number of remote control, and strengthen the function of the remote controller. Through the circuit design and debugging, in the liquid crystal display module display infrared source, which verified the design is feasible. Keywords: AT89S52, infrared receiver HS0038, infrared decoder1 引言 (1)2 总体设计方案 (1)2.1 方案论证 (1)2.2 总体设计框图 (1)3硬件电路设计 (2)3.1 单片机及其硬件电路设计 (2)3.1.1 单片机的介绍 (2)3.1.2 时钟电路及RC复位电路 (3)3.2 红外遥控器电路设计 (4)3.2.1 TC9012芯片介绍 (4)3.2.2 红外发射电路 (5)3.2.3 红外接收电路的设计 (7)3.3 1602液晶显示电路 (8)3.3.1 引脚功能说明 (9)3.3.2 指令说明 (9)4程序设计 (10)4.1 红外接收电路主程序流程图 (10)4.2 红外接收电路子程序流程图 (10)5结果分析与讨论 (12)5.1 测试仪器 (12)5.2 硬件调试的方法和过程 (12)5.3 软件调试问题及解决方法 (12)6总结 (13)参考文献： (14)致谢 (15)附录1: 系统电路原理仿真图 (16)附录2: 系统电路实物图 (17)附录3: 程序 (18)1 引言随着电子技术的发展，红外遥控器越来越多的应用到电器设备中，比如电视机、DVD机、空调、机顶盒甚至音响、热水器等都用到遥控器，而这些红外遥控器都是针对各自产品所设计的，从而导致了一般家庭中拥有数个遥控器，那么，能否将这些遥控器的功能进行复用，进而减少遥控器的数量，使遥控器的功能更加强大，就显得十分必要了。

开放实验报告课题名称基于单片机的红外解码器的设计学生姓名系、年级专业信息工程系、11、12级电子信息工程指导教师江世明2014年 5 月20日基于单片机的红外解码器的设计一．实验目的1、了解红外编码原理，模拟红外发射信号；2、用程序实现红外编码的解码；二．实验内容设计基于单片机的红外解码器，实现红外遥控信号智能解码，要求制作出实物，实现解码功能。

三．电路设计1、红外编码原理在实际应用中红外编码将二进制码调制到38MHz的载波频率上，通过在空中传播，由红外接收头接收之后，由内部的解调电路进行解调, 解调出来的就是我们发送的那些二进制码。

红外编码方式根据日本NEC 协议编码。

每次发送四个字节：用户码，用户反码，数据码，数据反码。

数据 0和 1的区别通常体现在高低电平的时间长短上。

一次按键首先发送9ms的低电平和4.5ms的高电平的引导码。

实际生活中，用遥控器发出的信号与上面的信号是相反的，经过红外线接收头解码以后就和上图一样了，值得大家注意的是发射模块的芯片不同，引导区的时间和数据都有所不同，但解决的方法都是一样的。

引导码后就是用户码。

但是怎么来区分0和1呢？前面我们提到了PWM（脉宽调制）。

根据脉冲的宽度来区别0和1.0.56ms低电平之后接0.56ms高电平为0，接1.12ms高电平为1.2、红外解码方法在实际生活中红外解码一般由红外接收头接收并解码。

解码时先跳过9ms 高电平和4.5ms的低电平，然后跳过0.56ms的低电平，最后通过循环等待搞电平的结束并计时。

通过判断高电平时间的长短来区分0（0.56ms）和1（1.12ms）。

最后判断接收到的四个字节（用户码，用户反码，数据码，数据反码）中数据码和取反后的数据反码相不相等。

3、红外编解码电路四、程序设计见附录五、系统仿真仿真分析：仿真照片如上图，当从4*4键盘按下K5时，单片机U1的数码管显示5，同时P3.0发送出如下图所示的脉冲。

上图包含了9ms高电平和4.5ms低电平的引导码和4字节（32位）的信息码，包括用户码（00000000），用户反码（11111111），数据码（00001001），数据反码（11110110）。

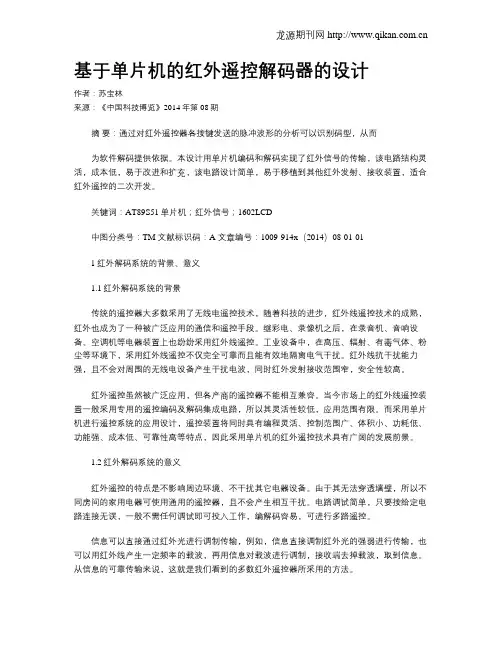

基于单片机的红外遥控解码器的设计作者：苏宝林来源：《中国科技博览》2014年第08期摘要：通过对红外遥控器各按键发送的脉冲波形的分析可以识别码型，从而为软件解码提供依据。

本设计用单片机编码和解码实现了红外信号的传输，该电路结构灵活，成本低，易于改进和扩充，该电路设计简单，易于移植到其他红外发射、接收装置，适合红外遥控的二次开发。

关键词：AT89S51单片机；红外信号；1602LCD中图分类号：TM 文献标识码：A 文章编号：1009-914x（2014）08-01-011红外解码系统的背景、意义1.1红外解码系统的背景传统的遥控器大多数采用了无线电遥控技术，随着科技的进步，红外线遥控技术的成熟，红外也成为了一种被广泛应用的通信和遥控手段。

继彩电、录像机之后，在录音机、音响设备、空调机等电器装置上也纷纷采用红外线遥控。

工业设备中，在高压、辐射、有毒气体、粉尘等环境下，采用红外线遥控不仅完全可靠而且能有效地隔离电气干扰。

红外线抗干扰能力强，且不会对周围的无线电设备产生干扰电波，同时红外发射接收范围窄，安全性较高。

红外遥控虽然被广泛应用，但各产商的遥控器不能相互兼容。

当今市场上的红外线遥控装置一般采用专用的遥控编码及解码集成电路，所以其灵活性较低，应用范围有限。

而采用单片机进行遥控系统的应用设计，遥控装置将同时具有编程灵活、控制范围广、体积小、功耗低、功能强、成本低、可靠性高等特点，因此采用单片机的红外遥控技术具有广阔的发展前景。

1.2红外解码系统的意义红外遥控的特点是不影响周边环境、不干扰其它电器设备。

由于其无法穿透墙壁，所以不同房间的家用电器可使用通用的遥控器，且不会产生相互干扰。

电路调试简单，只要按给定电路连接无误，一般不需任何调试即可投入工作，编解码容易，可进行多路遥控。

信息可以直接通过红外光进行调制传输，例如，信息直接调制红外光的强弱进行传输，也可以用红外线产生一定频率的载波，再用信息对载波进行调制，接收端去掉载波，取到信息。

基于51单片机的红外遥控小车设计和制作红外遥控小车设计和制作是一个有趣且实用的项目。

本文将介绍一个基于51单片机的红外遥控小车的设计方案和制作过程。

设计方案：1.硬件设计：-采用STC89C52单片机作为控制核心，具有良好的性能和稳定性。

-红外接收器模块：用于接收红外信号并将其转换为电信号。

-直流电机：用于驱动小车的轮子，实现前进、后退、转弯等动作。

-驱动电路：将单片机的输出信号转换为合适的电流和电压来驱动电机。

-电源：使用锂电池作为电源，提供所需的电能。

2.软件设计：-红外信号解码：将接收到的红外信号进行解码，并判断是前进、后退、转弯等命令。

-控制逻辑：根据解码结果产生相应的电信号，驱动电机实现小车的相应动作。

-响应机制：处理红外信号的时延和干扰，避免误操作或信号丢失。

制作过程：1.连接电路：-将STC89C52单片机与电源、红外接收器模块和驱动电路连接。

确保连接正确、稳定。

-连接直流电机和驱动电路，通过电路板或者线缆进行连接，确保电机可以正确驱动。

2.烧录程序：- 使用Keil C编译器编写控制程序，并将程序通过编程器烧录到STC89C52单片机中。

3.完善控制逻辑：-在控制程序中添加红外信号解码和控制逻辑代码，使小车能够根据接收到的红外信号做出相应动作。

4.调试和测试：-将红外遥控器对准红外接收器模块，发送不同的红外信号，确保小车能够正确接收和处理信号。

-确保小车能够根据接收到的信号做出正确的动作，如前进、后退、转弯等。

5.完善功能：-可以根据实际需求添加其他功能，如声控、避障、图像识别等，提升小车的智能性和功能性。

通过以上设计和制作过程，一个基于51单片机的红外遥控小车就可以完成。

这个小车可以通过红外遥控器进行远程控制，并实现前进、后退、转弯等动作。

它可以在室内或者室外进行运行，并具有一定的智能性和便携性。

这个项目不仅可以培养学生的动手能力和创造力，还可以加深对电子电路和嵌入式系统的理解和掌握。
