溧阳抽水蓄能电站水泵水轮机模型验收试验

水轮机模型验收验规程Code for model acceptance testsof hydraulic turbinesGB／T 15613—1995目次1 主题内容与适用范围2 引用标准3 术语和符号4 模型验收试验台5 模型水轮机组6 模型验收试验保证值的验证7 模型验收试验各种参数测量及误差8 模型验收试验程序9 模型验收试验组织及负责事项附录A临界气蚀系数的确定（补充件）附录B水的密度、重力加速度、水银密度、汽化压力（参考件）附加说明本规程参照采用国际标准IEC 193《水轮机模型验收试验国际规程》（1965年版）、IEC193A《水轮机模型气蚀验收试验国际规程》（1972年版）和IEC 193ANo．1《水轮机模型验收试验国际规程的修正》（1977年版）。

1 主题内容与适用范围本规程规定了水轮机水力性能模型验收试验的内容、方法和原则。

本规程适用于包括混流式、轴流式、斜流式及贯流式等反击式水轮机的模型水力性能试验，不涉及水轮机的结构、强度及其他方面的问题。

冲击式水轮机可作参考。

本规程规定的验收试验项目有：水轮机能量特性（包括效率和输出功率特性）、气蚀特性、飞逸转速特性。

水压脉动特性验收试验项目。

用户提出如力特性、补气试验等上述以外的试验项目，可由双方协商决定。

2 引用标准GB／T 15468－1995水轮机基本技术条件3 术语和符号3. 1 流量 discharge Q每秒钟流过给定断面的水的体积。

3．2 水轮机流量 turbine discharge Q每秒钟流过水轮机的水的体积。

3．3 额定流量 rated discharge Q r水轮机在额定水头、额定转速下发出额定功率时所需要的流量。

3. 4 单位流量 unit discharge Q’1；在1m净水头下，转轮直径为1m时水轮机所通过的流量。

3．5 过流面积 sectional area A与水流方向相垂直的过水断面面积。

3． 6 水轮机进口面积 inlet measuring section of turbine A1 指蜗壳或贯流式水轮机进口商定的断面面积。

溧阳抽水蓄能电站机组设备国产化工作策划与实践章存建;陈忠宾【摘要】溧阳抽水蓄能电站项目被列为抽水蓄能电站机组设备国产化的依托项目,目前已全面稳定投产,多项工作实现行业首创.其机组设备招议标工作中,明确设备和技术的招标范围,通过调研交流、设计优化、带模型转轮投标、选定专业监造单位进行机组设备的制造监理等措施,保证机组设备国产化工作的开展.在水泵水轮机水力开发、推力轴承研制、首台机首次启动方式等关键设备和技术上开展创新性研究.在国内率先开展了抽水蓄能机组同台对比复核试验,首次采用单波纹弹性油箱支撑结构的推力轴承,整个工作得到顺利实施.【期刊名称】《水力发电》【年(卷),期】2018(044)010【总页数】5页(P4-7,74)【关键词】国产化;抽水蓄能机组;实践;溧阳抽水蓄能电站【作者】章存建;陈忠宾【作者单位】江苏国信溧阳抽水蓄能发电有限公司,江苏溧阳213334;江苏国信溧阳抽水蓄能发电有限公司,江苏溧阳213334【正文语种】中文【中图分类】TV734;TV743(253)1 基本情况溧阳抽水蓄能电站(以下简称“溧阳电站”)是江苏省首个抽水蓄能机组国产化项目，装有6台单机容量为250 MW混流可逆式机组，2017年6台机组全部投产。

2008年11月26日，国家发展和改革委员会以发改能源[2008]3181号《印发国家发展改革委关于江苏溧阳抽水蓄能电站项目核准的请示的通知》核准了溧阳电站项目，文中明确“为巩固抽水蓄能电站机组设备技术引进成果，实现抽水蓄能电站机组设备自主化(国产化)目标，溧阳电站项目列为抽水蓄能电站机组设备国产化后续工作的依托项目，机组设备(含主机以及调速器、励磁、变频启动装置和计算机监控系统等附属设备)采用招议标方式在哈尔滨电机厂有限责任公司(简称“哈电”)和东方电气集团东方电机有限公司(简称“东电”)之间进行采购，由哈电或东电独立成套设计、制造和供货。

溧阳电站核准时，哈电和东电在国家重点支持下，通过打捆招标、引进技术，抽水蓄能机组设备研发制造水平有了长足的进步，但当时尚无独立开发制造的大型抽水蓄能机组投运。

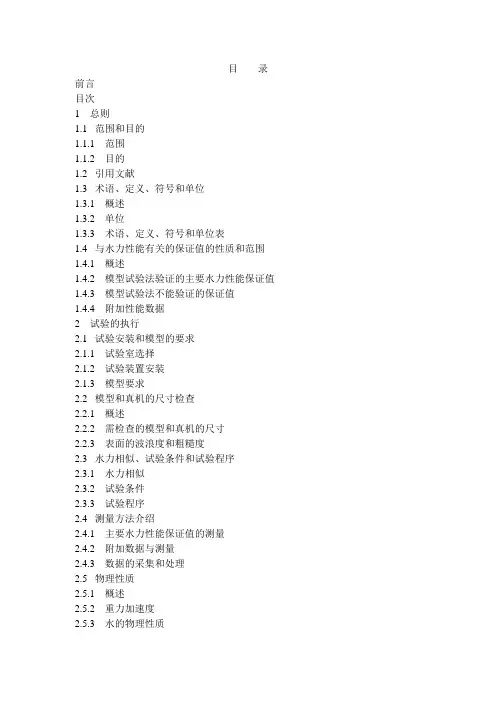

目录前言目次1总则1.1范围和目的1.1.1范围1.1.2目的1.2引用文献1.3术语、定义、符号和单位1.3.1概述1.3.2单位1.3.3术语、定义、符号和单位表1.4与水力性能有关的保证值的性质和范围1.4.1概述1.4.2模型试验法验证的主要水力性能保证值1.4.3模型试验法不能验证的保证值1.4.4附加性能数据2试验的执行2.1试验安装和模型的要求2.1.1试验室选择2.1.2试验装置安装2.1.3模型要求2.2模型和真机的尺寸检查2.2.1概述2.2.2需检查的模型和真机的尺寸2.2.3表面的波浪度和粗糙度2.3水力相似、试验条件和试验程序2.3.1水力相似2.3.2试验条件2.3.3试验程序2.4测量方法介绍2.4.1主要水力性能保证值的测量2.4.2附加数据与测量2.4.3数据的采集和处理2.5物理性质2.5.1概述2.5.2重力加速度2.5.3水的物理性质2.5.4大气的物理性质2.5.5水银密度国际标准IEC60193由IEC TC4即水轮机技术委员会编制。

第二版IEC60193将取消和替代1965年出版的第一版IEC60193及其补充1（1977），IEC60193A（1972）以及IEC60497（1976）和IEC60995（1991）。

本标准的第1至第3章覆盖了上述出版物，第十章给出。

3附加内容本标准的文本基于下列文献：上表的表决报告给出了本标准表决标准的所有情况。

附录B、F、G、K、L和M内容是本标准不可分割的一部分。

附录A、C、D、E、H、J、N和P是供参考内容。

水轮机、蓄能泵和水泵水轮机模型验收试验1总则1.1范围和目的1.1.1范围本国际规程适用于在试验室条件下所试验的各种类型的冲击式和反击式的水轮机、蓄能泵或水泵水轮机。

本规程适用于的机组功率大于5MW或名义直径大于3米的原型机所对应的模型。

将该规程所规定的程序完全地应用于机组功率或直径较小的水轮机，一般来讲，并不合适。
